临电施工组织设计方案.docx

一、编制依据1.1图纸及施工组织设计
1.2主要规范规程
表1.2-1主要规范一览表
类别
名称
编号
国标
施工现场临时用电安全技术规范
JGJ46-25
国标
建筑施工现场供电用电安全规范
GB50194-2014
国标
手持式电动工具的管理、使用、检查和维修安全技术规程
GB3787-93
表1.2-2主要标准一览表

类别
名称
编号
国标
建筑施工安全检查标准
JGJ59-2011
地标
建设工程施工现场安全防护、场容卫生及消防保卫标准
DB11/945-2012
、工程概况

2.1建设概况
工程名称

工程地点

建设单位

设计单位

监理单位

施工单位

北京市朝阳区泰康大厦项目（CBD核心区Z12地块项目）总承包工程位于北京朝阳区光华路CBD核心区Z12地块，地块位于CBD核心区景辉街和金和东路交的东南角，东侧南侧分别与Z13和Z10相邻，相邻地块之间均为规划的步行道。

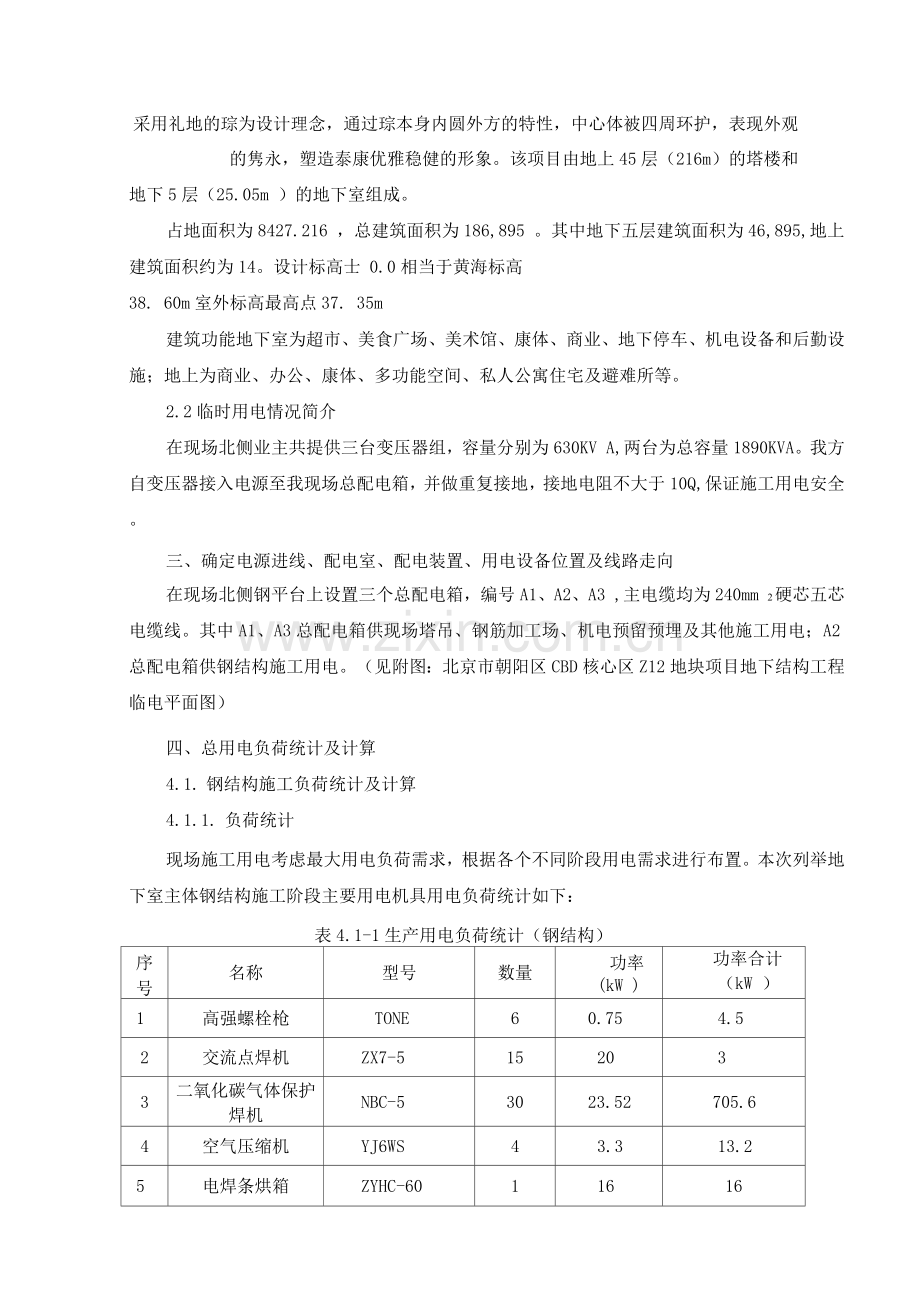

采用礼地的琮为设计理念，通过琮本身内圆外方的特性，中心体被四周环护，表现外观的隽永，塑造泰康优雅稳健的形象。该项目由地上45层（216m）的塔楼和
地下5层（25.05m ）的地下室组成。
占地面积为8427.216 ，总建筑面积为186,895 。其中地下五层建筑面积为46,895,地上建筑面积约为14。设计标高士 0.0相当于黄海标高
38. 60m室外标高最高点37. 35m
建筑功能地下室为超市、美食广场、美术馆、康体、商业、地下停车、机电设备和后勤设施；地上为商业、办公、康体、多功能空间、私人公寓住宅及避难所等。
2.2临时用电情况简介
在现场北侧业主共提供三台变压器组，容量分别为630KV A,两台为总容量1890KVA。我方自变压器接入电源至我现场总配电箱，并做重复接地，接地电阻不大于10Q,保证施工用电安全。
三、确定电源进线、配电室、配电装置、用电设备位置及线路走向
在现场北侧钢平台上设置三个总配电箱，编号A1、A2、A3 ,主电缆均为240mm 2硬芯五芯电缆线。其中A1、A3总配电箱供现场塔吊、钢筋加工场、机电预留预埋及其他施工用电；A2总配电箱供钢结构施工用电。（见附图：北京市朝阳区CBD核心区Z12地块项目地下结构工程临电平面图）
四、总用电负荷统计及计算
4.1. 钢结构施工负荷统计及计算
4.1.1. 负荷统计
现场施工用电考虑最大用电负荷需求，根据各个不同阶段用电需求进行布置。本次列举地下室主体钢结构施工阶段主要用电机具用电负荷统计如下：
表4.1-1生产用电负荷统计（钢结构）
序
号
名称
型号
数量
功率
(kW )
功率合计
（kW ）
1
高强螺栓枪
TONE
6
0.75
4.5
2
交流点焊机
ZX7-5
15
20
3
3
二氧化碳气体保护焊机
NBC-5
30
23.52
705.6
4
空气压缩机
YJ6WS
4
3.3
13.2
5
电焊条烘箱
ZYHC-60
1
16
16

6
熔焊栓钉机
JSS-25
3
225
675
7
半自动切割机
CG1-30
2
24
48
8
角向磨光机
/
15
0.75
11.25
9
磁力钻
13-32
4
0.7
2.8
10
堆场照明
/
20
1
20
2用电量计算

计算公式：
Sj=1.05-1.1 [（K 1P1/COS0） + （ K 2P2/cos① + （ K 3P3/cos① +K 4S4+K 5S5]-L XL, L,JJ
Sj——总是在计算负荷或总容量（KV A）；
P1> P2、P3——电动机额定功率（kW）；
54— —电焊机额定功率（kW）；
55— —室外照明容量（kW ）。
Cos①——电动机的平均功率因数（0.65- 0.75）
K1、K2、K3、K4、K5、K6——需用系数，见下表：
表4.2-3需用系数
用电设备
数量（台）
需要系数
用电设备
数量（台）
需要系数
塔吊

K1
0.4
电焊机
10台以下
K4
0.3
施工升降机

K2
0.5
10台以上
0.2
一般电动机
20台以下
K3
0.5
室外照明

K5
0.6
20台以上

其他

K6
0.5
生产电源：
一般电动机：K 3P3/co@=0.5x 95.75/0.75=63.8kV
电焊机：K4S4=0.2x 1680.6=336.1kW
照明：K5S5=0.6x20=12kVA
S,=1.05〜1.1x ( K T1/co;0)+( K ,P,/co@)+( K R/co@)+K R/K K R J
21 12 23 34 4 5 5+ 6 6
=1.05x( 63.8+336.1+12)=432.5kVA
4.2. 除钢结构施工外负荷统计及计算
4.2.1. 负荷统计
结构施工阶段负荷除钢结构施工外主要为土建施工及机电预留预埋施工及其他用电等，分为生产、办公两大部分。生产用电主要包括塔吊、电焊机和其他中、小
型设备；办公用电主要包括空调和照明。
表4.2-1除钢结构外生产用电负荷统计
序
号
名称
型号
数量
单位
功率
（kW）
功率合计
（kW）
备注
1
塔吊
D11
1
台
180
180

2
塔吊
D11
1
台
180
180

3
塔吊
QTZ5013
1
台
45
45

4
塔吊
QTZ6015
1
台
45
45

5
施工升降机
SC2/2Z
3
台
66
198

6
空压机
VA-80
10
台
3
30

7
消防泵
XBD9.8/15
6
台
30
180

8
平刨
MB513
2
台
4
8

9
压刨
MB-105
2
台
4
8

10
圆盘锯
MJ-105
3
台
2.2
6.6

11
钢筋切断机
GQ40-B
2
台
4
8

12
钢筋弯曲机
GTJB7-40
2
台
3.5
7

13
钢筋套丝机
HGS-40
2
台
4
8

14
钢筋调直机
GJ6-4/8
2
台
4
8

15
插入式振捣棒
ZN30 、 ZN50
50
台
2
1

16
潜污泵
QY50-10-54/3-3
10
台
3
30

17
降水深井泵
1.85kW
40
台
1.85
74

18
降水深井泵
5.6kW
8
台
5.6
44.8

19
降水深井泵
11kW
6
台
11
66

20
直流电焊机

20
台
10
2

21
交流电焊机
BX1-5
20
台
20
4

22
镝灯

30
盏
2
60

23
其他

10

合计

1896.4

表4.2-2办公用电负荷统计
序
号
名称
型号
数量
单位
功率
(kW )
功率合计
（kW ）
备注
1
空调

15
台
1.5
22.5

2
照明

30
盏
0.04
1.2

3
办公设备

15
台
0.5
7.5

4
其他

10

合计

41.2

4.2.2用电量计算

计算公式：
Sj=1.05-1.1 [（K 1P1/C0S® + （ K 2P2/cos① + （ K 3P3/cos① +K 4S4+K 5S5]-L XL, L,JJ
Sj——总是在计算负荷或总容量（KV A）；
P1> P2、P3——电动机额定功率（kW）；
54— —电焊机额定功率（kW）；
55— —室外照明容量（kW ）。
Cos①——电动机的平均功率因数（0.65- 0.75）
K1、K2、K3、K4、K5、K6——需用系数，见下表：
表4.2-3需用系数
用电设备
数量（台）
需要系数
用电设备
数量（台）
需要系数
塔吊

K1
0.4
电焊机
10台以下
K4
0.3
施工升降机

K2
0.5
10台以上
0.2
一般电动机
20台以下
K3
0.5
室外照明

K5
0.6
20台以上

其他

K6
0.5
生产电源：
塔吊：K 1P1/co;0=0.4x 450/0.75=240kW

施工升降机：K 2P2/co@=0.5x 198/0.75=132kW
一般电动机：K3P3/co@=0.5x( 398.6+180) /0.75=385.7kV
电焊机：K4S4=0.2x 6=120kVA
照明：K5S5=0.6x 60=36kVA
回路电流计g公式I js=KxKX£P/ V3 J cos①
Ijs负载的计算电流；
K ——安全系数（一般取1.05~1.1 ）;
KX ——需用系数
EP——配电线路总功率（KVA ）;
cos①功率因数；
U——线电压，220V （单相电源设备）或380V （三相电源设备）。
容许电压降验算
△ U=£PxL/ （1CxS）
AU.摭降；一般规范允许电压降为5%;
EP——配电线路总功率（kW ）;
L——配电线路电缆长度（m）;
C——材料系数，在三相五线制中，铜线CCU=77，铝线CAL=46.3 ;在单相220V
供电时，铜线CCU=12.8，铝线CAL=7.75。
6.3. 1总回路A1总配电箱配电线路：
总回路A1总配电箱主要负责1#塔吊、3#塔吊钢筋加工场及西侧施工用电。
序
名称
型号
数量
单位
功率
(kW)
功率
合计
（kW）
备注
1
塔吊

1
台
180
180

塔吊

1
台
45
45

1
镝灯

4
台
2
8

2
平刨
MB513
2
台
4
8

3
切割机

1
台
3
3

4
圆盘锯
MJ-105
1
台
3
3

7
其他

1

8
合计

302

I=KK1 (/( : . U cos①)
=1.1 x 0.4 x 225 x 10/ ( 1.732 x 380 x 0.75 )+1.1 x 0.5 x 14 x 10/ ( 1.732
x 380 x 0.75 )+1.1 x 0.6 x 108 x 10/ ( 1.732 x 380 x 0.75 )
= 356A
选用VV: 3 x 240+2 x 120橡套电缆，长度为30m。
电缆较短，基本不存在电压降，即电压降亦符合要求。
6.3.2总回路A2总配电箱配电线路：
总回路A2总配电箱主要负责钢结构施工用电需要。
序
号
名称
型号
数量
单位
功率
(kW)
功
率合计
(kW)
备注
1
高强螺栓枪
TONE
6

0.75kW
4.5

2
交流电焊机
ZX7--5
10

20kW
2

3
二氧化碳气体
保护焊机
NBC-5
10

2 3. 5 2kW
2 35. 2

4
空气压缩机
YJ6WS
4

3. 3kW
13.2

4
电焊条烘箱
ZYHC-60
1

16kW
16

5
熔焊栓钉机
JSS-25
1

225kW
225

6

I=KK1P(q U cos①)
=1.1 x 0.6 x 242.7 x 10/ ( 1.732 x 380 x 0.75 ) +1.1 x 0.2 x 435.2 x 10/

(1.732 x 380 x 0.75 )+1.1 x 0.6 x 16 x 10/ ( 1.732 x 380 x 0.75 )
=539.8A
选用VV: 3 x 240+2 x 120橡套电缆，长度70m。
△ U=£PxL/ (1CxS)
=539.8 x 70/ ( 1 x 77 x 240 )
=0.020〈0.05
即电压降符合要求。
6.3.3总回路A3总配电箱配电线路：
总回路A3总配电箱主要负责2号塔吊、4号塔吊和现场东侧施工用电需要。
序
号
名称
型号
数量
单位
功率
(kW)
功率
合计
(kW)
备注
1
塔式起重机
D11
1
台
180
180

塔式起重机
QTZ6015
1
台
45
45

2
镝灯

10
盏
2
20

3
空压机
0.9m3
2
台
7.5
15

4
电焊机
BXi-315
4
台
16
64

5
钢筋弯曲机
GM-40
3
台
4
12

6
钢筋切断机
GQ-40
2
台
4
8

7
钢筋调直机
JK3
1
台
8
8

8
切割机

2
台
3
16

9
其他

1

10
合计

513

I=KK1P/ ( 3 U cos①)
=1.1 x 0.4 x 225 x 10/ ( 1.732 x 380 xQ.75)+1.1xQ.6 x 59 x 10/ ( 1.732

x 380 x 0.75 )+1.1 x 0.3 x 64 x 10/( 1.732 x 380 x 0.75 )+1.1 x 0.6 x 120 x 10/
( 1.732 x 380 x 0.75 )
=478.2A
选用VV: 3 x 240+2 x 120橡套电缆，长度为70米。
△ U=£PxL/ (1CxS)
=478.2x70/(1x77x240)
=0.018〈0.05
即电压降符合要求。
6.3.4现场北侧B1 一级分配电箱
B1 一级分配电箱主要负责北侧钢筋加工场需要。
序
号
名称
型号
数量
单位
功
率
功率
合计
备注

(kW)
(kW)

1
空压机
0.9m3
2
台
7.5
15

2
电焊机
BXi-315
2
台
16
32

3
钢筋弯曲机
GM-40
3
台
4
12

4
钢筋切断机
GQ-40
2
台
4
8

5
钢筋调直机
Jk3
1
台
8
8

6
镝灯

3
盏
2
6

7
合计

81

I=KK1P ( ( : U cos①)
=1.1 x 0.6 x 43 x 10/ ( 1.732 x 380 xQ.75)+1.1xQ.3 x 32 x 10/ ( 1.732

x 380 x 0.75 )+1.1 x 0.6 x 6 x 10/ ( 1.732 x 380 x 0.75 )
=87A
选用VV: 3 x 120+2 x 70橡套电缆，长度为50米。
△ U=£PxL/ (1CxS)
=87 x 50/ ( 1 x 77 x 120 )
=0.5〈0.05
即电压降亦符合要求。
6.3.5现场西北侧B2 一级分配电箱
B2 一级分配电箱主要负责1号塔吊需要。
序
号
名称
型号
数量
单位
功率
(kW)
功率
合计
(kW)
备注
1
塔式起重机
D11
1
台
180
180

2
空压机
0.9m3
2
台
7.5
15

3
镝灯

5
台
2
10

4
其他

1

5
合计

305

I=KK1P/ ( U cos①)
=1.1 x 0.4 x 180 x 10/ ( 1.732 x 380 x 0.75 )+1.1 x 0.6 x 15 x 10/ ( 1.732
x 380 x 0.75 )+1.1 x 0.6 x 110 x 10/ ( 1.732 x 380 x 0.75 )
= 327.6A
选用VV: 3 x 120+2 x 70橡套电缆，长度为50米。
△ U=£PxL/ (1CxS)
=327.6x50/(1x77x120)
=0.018〈0.05
即电压降亦符合要求。
6.3.6现场西侧B3 一级分配电箱
B3 一级分配电箱主要负责现场3#塔吊及西侧施工用电需要。
序
号
名称
型号
数量
单位
功率
(kW)
功率
合计
(kW)
备注
1
塔式起重机
QTZ5015
1
台
40
40

2
空压机
0.9 m3
3
台
7.5
22.5

3
电焊机
BX1-315
4
台
16
64

4
镝灯

5
盏
2
10

5
其他

80

6
合计

216.5

I=KK1P/ (二 U cos①)
=1.1x0.5x40x10/(1.732x380x0.75)+1.1x0.6x22.5x10/(1.732
x 380 x 0.75 )+1.1 x 0.3 x 64 x 10/ ( 1.732 x 380 x 0.75 )+1.1 x 0.6 x 90 x 10/
(1.732 x 380 x 0.75 ) =44.6+30+42.8+120.3
=237.7A
选用VV: 3 x 70+2 x 35橡套电缆，长度为30米。
△ U=£PxL/ (1CxS)
=237.7x30/(1x77x70)
=0.013〈0.05
即电压降亦符合要求。
6.3.7现场南侧B4 一级分配电箱
B4 一级分配电箱主要负责4#塔吊及南侧其他施工用电。
序
号
名称
型号
数量
单位
功率
(kW)
功率
合计
(kW)
备注
1
塔式起重机
QTZ5015
1
台
40
40

2
电焊机
BX1-315
2
台
16
32

3
插入式振捣器
ZN50
6
台
2.2
17.2

4
镝灯

5
台
2
10

5
其他

50

6
合计

189.2

I=KK1P/ (- U cos①)
=1.1 x 0.5 x 40 x 10/ ( 1.732 x 380 xQ.75)+1.1xQ.6 x 17.2 x 10/ ( 1.732x 380 x 0.75 )+1.1 x 0.3 x 32 x 10/ ( 1.732 x 380 x 0.75 )+1.1 x 0.6 x 60 x 10/(1.732 x 380 x 0.75 ) =44.6+23+21.4+80
=169A
选用VV: 3 x 185+2 x 95橡套电缆，长度为2米。
△ U=£PxL/ (1CxS)
=169x2/(1x77x185)
=0.024〈0.05
即电压降亦符合要求。
6.3.8总回路B5 一级分配电箱配电线路：

1
平刨
MB513
2
台
4
8

2
切割机

2
台
3
6

3
插入式振捣器
ZN50
6
台
2.2
17.2

4
镝灯

6
台
2
12

5
电焊机
BX1-315
3
台
16
48

6
其他

1

7
合计

191.2

I=KK1P/ (:.U cos①)
=1.1 x 0.6 x 31.2 x 10/ ( 1.732 x 380 x 0.75 )+1.1 x 0.3 x 48 x 10/ ( 1.732

x 380 x 0.75 )+1.1 x 0.6 x 112 x 10/ ( 1.732 x 380 x 0.75 )
=223.6A
选用VV: 3 x 70+2 x 35橡套电缆，长度为80米。
△ U=£PxL/ (1CxS)
=223.6 x 80/ ( 1 x 77 x 70 )
=0.033〈0.05
即电压降亦符合要求。
6.3.9总回路B6 一级分配电箱配电线路：
B6 一级分配电箱主要负责2#塔吊及东北侧其他施工用电。
序
名称
型号
数量
单位
功率
(kW)
功率
合计
(kW)
备注
1
塔式起重机
D11
1
台
180
180

2
空压机
0.9m3
2
台
7.5
15

3
镝灯

5
台
2
10

4
其他

1

5
合计

305

I=KK1P/ (: U cos①)
=1.1 x 0.4 x 180 x 10/ ( 1.732 x 380 x 0.75 )+1.1 x 0.6 x 15 x 10/ ( 1.732
X 380 x 0.75 )+1.1 x 0.6 x 110 X 10/ ( 1.732 x 380 x 0.75 )
=327.6A
选用VV: 3 x 120+2 x 70橡套电缆，长度为60米。
△ U=£PxL/ (1CxS)
=327.6 x 60/ ( 1 x 77 x 120 )
=0.021〈0.05
即电压降亦符合要求。
现场实际用电可能会略有调整，届时根据实际情况来布置电缆及电箱位置和走向。根据现场实际用电情况，回路干线下设多条用电支线，(详见临时用电布置图)
七. 电器类型、规格的选择
7.1电器选择名优产品，杜绝使用劣质廉价产品；
7.2电器型号详见配电箱定型图。
7.3箱体厚度为1.5〜2mm，表面做防腐处理。内部连接线为铜芯绝缘导线；
7.4电器先安装在安装板上，后紧固在配电箱体内；
7.5总配电箱内漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1s;开关箱内漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1s。使用潮湿或有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
7.6 C.N、PE线颜色依次为黄、绿、红、淡蓝、绿/黄双色，严禁混用或相互代用；
7.7并列电器(含单极熔断器)间距最小为30mm;电器至板边最小间距为40mm;电器进出线孔与电器边沿最小间距为80mm,至板边最小间距为40mm;
7.8进出线应配置固定线卡，箱体、安装板、箱门应做电气连接；
7.9电器选择德力西、正泰等名优产品，杜绝使用劣质廉价产品。
7.10配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离为1.4m〜1.6m,移动式配电箱、开关箱应装设在牢固、稳定的支架上，其中心点与地面的垂直距离为0.8m〜1.6m,同时配电箱的配置及外形符合北京本市要求，只有电工能将配电箱打开操作，非电工人员无法进行施电作业，确保用电安全。
7.11分配电箱与开关箱的安装距离要不大于30m。
7.12配电箱、开关箱周围应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、维修的物品，装设在干燥、通风良好的场所。
7.13现场用电实行“一机、一闸、一漏、一箱、一锁”制度。
八. 临电系统的布置
电缆架空敷设必须采用绝缘子固定或三角支架上悬挂。垂直敷设应不大于10米作一次固定，避免电缆过分承受自身荷载。暂时盘绕存放的电缆应放在木板上，直径视电缆直径而定，35平方毫米的电缆，盘绕直径应在1.2米以上；
电缆在室外埋设时应避开车道，埋设深度不小于70cm,沟槽底部应找平，上下铺5~10cm细砂埋住电缆，上面铺盖红砖，填平后沿走向设置标志。埋设电缆过道时，必须穿管保护；
结构内电缆干线沿地面敷设段，必须用槽型扣板扣住，禁止明露；
地下建筑结构照明应沿楼层顶或沿墙壁安装支架，用绝缘绑线或瓷瓶固定，其高度距地面不小于2.5米；
低压照明线也须按上述要求架设固定，分设支路应作出标志。
九. 接地与防雷
本工程一律采用TN—S系统供电；
总配电箱处做一组工作接地，接地体采用3根50*50*5镀锌角钢，每根长2.5米，接地体连接使用50*5镀锌扁钢，接地电阻小于10。；
每个配电箱处做一重复接地，连接在每处一级分配电箱接地电阻小于10。；现场内所有高大设施如塔吊、电梯等应作可靠的接地，接地电阻小于4。。
十.确定防护装置及绘制临时用电布置图及接线系统图
1、严格执行“三级配电、逐级保护”制度，总配电箱装设电源隔离开关及短路、过载、漏电保护电器。对搁置已久重新使用或连续使用的漏电保护器应逐月检测其特性，发现问题及时修理或更换。
2、总配电箱设置配电室，严禁无关人员入内，分配电箱搭设防砸、防雨、防护棚。
3、电气设备周围不得存放易燃易爆物、污源和腐蚀介质；
4、特殊场所应使用安全低电压照明器。
5、在塔吊顶部、平衡臂、小车设置红色信号灯。
6、电焊机管理要求：一次电源长度不超过5m,二次电源线不超过30m,专用开关箱内必须设有二次降压保护器。
7、电缆防护，明设电缆采用槽钢铺盖作为防护，以免被碾压或者造成电缆破皮漏电。
十一.临时用电现场施工管理节电措施及用电措施
为了加强项目成本管理，安全、合理、节约地使用水电，特制定本条例。
11. 1适用范围
本条例依据《环境管理体系规范及使用指南》(GB/T241 — 1996 )、《施工现场环境控制规程》(中国建筑工程总公司编著)、公司《环境和职业健康安全管理体系文件》(第二版)及相关法律法规制定，适用于所有进场作业人员。项目动力部应在作业人员进场前对其进行交底和签发。
11.2安全用电措施
(1 )安全用电技术措施
保证正确可靠的接地与接零。必须按要求设置接地与接零，杜绝疏漏。所有接地、接零处必须保证可靠的电气连接。保护零线PE必须采用绿黄双色线，严格与相线、工作零线相区别，杜绝混用。
电气设备的设置必须符合JGJ46-25《施工现场临时用电安全技术规范》的要求。电气选用正规合格产品，总配电柜、一级分配电箱、二级分配电箱分级设置，漏电保护器参数分级设置，总配电箱漏电保护器额定漏电动作电流应大于30mA，开关箱漏电保护器额定漏电动作电流不应大于30mA。
电气设备的安装必须符合 JGJ46-25《施工现场临时用电安全技术规范》的要求。配电柜按定型图统一定做，箱体采用金属板，厚度达到要求，不小于1.5mm；配电箱内电器应首先安装在非木质绝缘的电器安装板上，然后整体紧固在配电箱箱体内。配电箱箱体应作电气连接；配电箱、开关箱内的连接线应采用绝缘导线，接头不得松动，不得有外露带电部分；配电箱和开关箱的金属箱体、金属电器安装板以及箱内电器的不应带电金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接。配电箱必须防雨、防尘；配电箱导线进出是漏电事故的多发点，因此必须绝缘，所有进出线应一律设在箱体下底板上，并将导线卡固；所有配电箱均应标明其名称、用途，并作出分路标记；电缆干线应采用埋地或架空敷设，严禁沿地面敷设，并应避免机械损伤和介质腐蚀；电缆在室外直接埋地敷设的深度应不小于0.7m,并因在电缆上下各均匀铺设不小于50mm厚的细砂，然后覆盖砖等硬质保护层；埋地电缆的接头应设在地面上的接线盒内，接线盒应能防水、防尘、防机械损伤并应远离易燃、易爆、易腐蚀场所。电缆应尽量避开车道，尽量沿墙角敷设以避免机械损伤；电缆安装前必须进行绝缘阻值测定，并填写《电缆绝缘阻值摇测记录表》。
电气设备的防护必须符合JGJ46-25《施工现场临时用电安全技术规范》的要求。配电室建在合适的位置，并做好可靠的防雨防砸，防止坠物。室外配电箱用钢管做围档，上面做好防雨措施、铺板防砸。电缆沿墙或埋地敷设，做好防护并有明显的标示牌。
电气设备的使用与维护必须符合JGJ46-25《施工现场临时用电安全技术规范》的要求。电气设备使用前，必须对临电工程进行验收，验收包括电缆的绝缘阻止、接地电阻、防护装置等。使用过程中，必须按要求进行定期检查、评定，对不合格的地方限期整改。
电气设备的操作与维修人员必须符合JGJ46-25《施工现场临时用电安全技术规范》的要求。电气作业人员必须持合格有效操作证上岗，严禁无证人员进行电气作业及维修。
（2）安全用电组织措施
建立临时用电施工组织设计和安全用电技术措施的编制、审批制度，并建立相应的技术档案。技术档案按JGJ46-25安全用电技术规范中关于技术档案整理要求进行，临电工程施工前编制临时用电施工组织设计，由部门负责人审核，公司总工审批，审批后按施工组织设计进行施工。
建立技术交底制度。向专业电工、各类用电人员介绍用电施工组织设计和安全用电技术措施的总体意图、技术内容和注意事项，并应在技术交底文字资料上履行交底人和被交底人签字手续，载明交底日期。每月对专业电工进行一次安全技术交底，每半月召开安全生产例会，会后做会议纪要。分包单位进场时签订安全用电合同，施工过程中严格按合同执行。
建立安全检测制度。从临时用电工程竣工开始，定期对临时用电工程进行检测，主要内容是：每月测定接地电阻值、电气设备绝缘电阻值、每周检测漏电保护器，在经常使用的漏电保护器每天都应进行检测，以监视临时用电工程是否安全可靠，并做好检测记录，填写相关表格。
建立电气维修制度。加强日常和定期检修工作，及时发现和消除隐患，并建立维修工作记录，记载维修时间、地点、设备、内容、技术措施、处理结果、维修人员、验收人员等。
建立临电工程拆除制度。建筑工程竣工后，临时用电工程的拆除应有统一的组织和指挥，必须规定拆除时间、人员、程序、方法、注意事项和防护措施等。临电工程拆除成立以项目机电工长为首、由专业电工具体操作的小组，责任明确具体。
建立安全检查和评估制度。按照JGJ59-2011《建筑施工安全检查评分标准》，每月对现场用电情况进行检查评比并做好相关记录。
建立安全用电责任制，对临时用电工程各部位的操作、监护、维修分片、分块、分机落实到人，并辅以必要的奖惩。现场安全用电项目机电工长为第一责任人，电工班长对现场安全用电具体负责，分包单位电工负责本单位的安全用电，
建立安全教育和培训制度。每半年对专业电工进行一次考核，每年进行一次集中培训。
强化安全用电领导体制，改善电气技术队伍素质。
安全用电小组名单：
组长：
副组长：石
组员：各分包电工
11.3电气防火措施
（1）电气防火技术措施
合理配置、整定、更换各种保护电器，对电器和设备的过载、短路故障进行可靠的保护。
在电气装置和线路周围3m不堆放易燃、易爆和强腐蚀介质；不使用火源。
在电气装置相对集中的场所，如变电所、配电室、发电机室等配置沙箱、事故照明，灭火器使用干粉灭火器，并禁止烟火。
加强电气设备相间和相对地间绝缘。
合理设置防雷装置。
（2）电气防火组织措施
建立易燃、易爆物和强腐蚀介质管理制度。本项工作具体由项目材料部门负责组织实施。
建立电气防火责任制，加强电气防火重点场所烟火管制，并设置禁止烟火标志。电气防火由黄波总负责，各分包单位电工协助。
建立电气防火教育制度，经常进行电气防火知识教育和宣传，提高各类用电人员电气防火自觉性。
建立电气防火检查制度，发现问题及时处置。
强化电气防火领导体制，建立电气防火队伍。
电气防火小组名单：
组长：杨
副组长：石浩
组员：分包电工
十二.分包队伍施工用电管理条例规定
第一条、编制目的：为了认真贯彻执行“安全第一，预防为主，综合治理”的方针，规范现场施工用电管理，杜绝各种安全事故的发生及消除事故隐患，将《安全生产法》真正地落实到位，特制定本条例。
第二条、编制依据：JGJ46-25《施工现场临时用电安全技术规范》，JGJ59-2011《施工用电检查评分标准》，《中建三局（北京）施工现场临时用电安全技术管理标准》。
第三条、适用范围：本条例适用于所中建三局集团有限公司工地现场区域内，从事建筑、安装、装修等工程施工的分包队伍。
第四条、各分包单位进场两天之内，必须与项目机电部门签订《安全用电协议书》。
第五条、进场时分包单位应上报用电量大小、用电设备清单以及主要用电部位，施工用电设备、电缆线必须经总包方检验合格并提供接后，方可使用。
第六条、用电量在50kW以上的分包单位按要求编制本单位在本现场临时用电的专项施工组织设计。其中应包含加工车间的电器线路平面图、系统图及摆放机械位置平面图。
第七条、各分包单位必须配备专职电工，并将电工名单及有效操作证件报送总包方；专职电工必须参加总包方的入场教育、培训、考核及技术交底等工作。
第八条、各分包单位应设立临时用电负责人，并将联系方式报之总包方。
第九条、各分包单位必须制定本单位的安全用电保证措施，并充分落实到位。
第十条、各分包单位的所有人员必须爱护现场配电设施，严禁人为的进行破坏。
第十一条、各分包单位电工等特种作业人员必须参加总包方每半个月的安全生产例会，并积极配合总包方定期或不定期的检查，及时按照有关要求进行整改。
第十二条、各分包单位电工必须佩戴明显电工标志（袖标），坚守岗位，不得擅自脱岗。各分包单位电工除服从自己单位的管理外，还必须服从总包动力部门的管理。
第十三条、施工现场总配电箱必须由项目总包方的专业电工进行装拆、各分包单位工人员严禁私自拆接，三级分箱由分包方电工装拆。
第十四条、各分包单位的配电箱正面门内应粘贴接线系统图，并在门外标明其名称、使用单位、用途、责任人、和防触电标示，开关上做好分路标记，标明分路的电流值。
第十五条、配电箱板铁的厚度须在1.5mm以上，其内部配置应装设主隔离开关、分路隔离开关，漏电保护器，接地接零端子（左零右地）等。
第十六条、配电箱进、出线应设在箱体下面，严禁设在箱体的上顶面、侧面、后面。
第十七条、固定式开关箱应装设端正、牢固，下底与地面的垂直距离应界于1.3m至1.5m之间，其进出线应加塑料套管或PVC护套，并做防水弯。
第十八条、移动式开关箱应装设在坚固的支架上，下底与地面的垂直距离应界于0.6m至1.5m之间，其进出线须采用未破损的橡皮绝缘电缆。
第十九条、分包单位电工必须每周对自有配电箱内的漏电保护器进行检查并确认是否灵敏、有效，损坏的应立即更换。检查电缆的绝缘状况，发现破损的应立即包扎，破损严重的必须更换。
第二十条、各分包单位的配电箱、开关箱内不得存放任何杂物，并且不得在配电箱周围1.5米范围内堆放任何物料，道路必须畅通。
第二十一条、各分包单位在配电装置和线路周围，不能堆放易燃、易爆和强腐蚀介质，不能使用火源。在施工现场临时用电较多的区域，应配备消防灭火器材。
第二十二条、现场所有用电线路必须由专业持证电工进行拆接，不得进行违章作业。非专业电工不得自行拆接。
第二十三条、各分包单位在进行电缆架空敷设时，应用绝缘子固定，室内高度不得低于2.5m、室外露天高度应不得低于3m，且应注意做好避免塔吊作业时碰撞。水平
