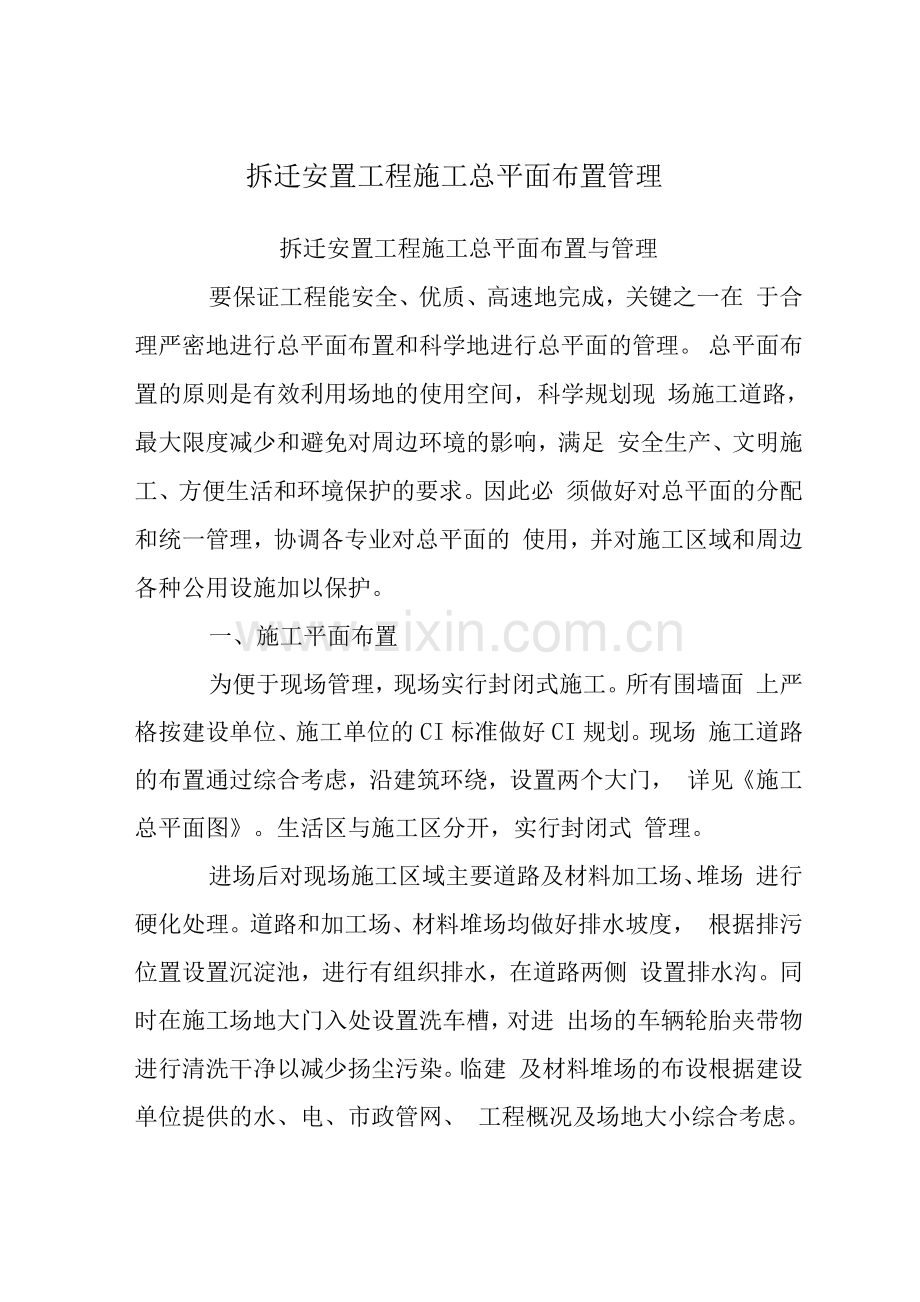

拆迁安置工程施工总平面布置管理
拆迁安置工程施工总平面布置与管理
要保证工程能安全、优质、高速地完成，关键之一在 于合理严密地进行总平面布置和科学地进行总平面的管理。 总平面布置的原则是有效利用场地的使用空间，科学规划现 场施工道路，最大限度减少和避免对周边环境的影响，满足 安全生产、文明施工、方便生活和环境保护的要求。因此必 须做好对总平面的分配和统一管理，协调各专业对总平面的 使用，并对施工区域和周边各种公用设施加以保护。
一、施工平面布置
为便于现场管理，现场实行封闭式施工。所有围墙面 上严格按建设单位、施工单位的CI标准做好CI规划。现场 施工道路的布置通过综合考虑，沿建筑环绕，设置两个大门， 详见《施工总平面图》。生活区与施工区分开，实行封闭式 管理。
进场后对现场施工区域主要道路及材料加工场、堆场 进行硬化处理。道路和加工场、材料堆场均做好排水坡度， 根据排污位置设置沉淀池，进行有组织排水，在道路两侧 设置排水沟。同时在施工场地大门入处设置洗车槽，对进 出场的车辆轮胎夹带物进行清洗干净以减少扬尘污染。临建 及材料堆场的布设根据建设单位提供的水、电、市政管网、 工程概况及场地大小综合考虑。现场除硬化区域外，其他部 分进行绿化，做到黄土不露天，美化环境，减少污染。
施工平面布置中，应考虑不同施工阶段的动态调整， 对施工现场平面布置如下：
1、现场平面布置本着动态管理的原则，分为土方平 整阶段、地下室施工阶段、主体施工阶段、装修施工阶段五 个不同时期进行管理，根据每个时期的材料和设备的不同， 合理调整堆场位置，同时兼顾到不宜移动的设施，如办公用 房，大型机械设备，临时水电管线、道路等。
2、本工程混凝土采用预拌商品混凝土，施工阶段配 备4台HBT6OA混凝土输送泵。
3、所有材料堆放场地均进行硬化，其中钢筋加工房 布置在施工现场附近，周转材料堆放场地布置在建筑物周围。 所有材料堆场按照"就近堆放"的原则，应考虑到交通运输的 便利。
4、在装饰施工阶段，在建筑物边上设置搅拌机，搅 拌砌筑、装修用的砂浆。现场材料堆场根据材料的具体品种 和施工部位，合理调整材料堆场。
5、办公区布置在建筑物东侧，在东南角、西南角各 设置一个大门，大门旁设置门卫室。在场内施工道路旁利用 拐角处设立一个封闭式垃圾处理站，临建设施己考虑消防要 求。厕所设置三级化粪池，所有污水必须经过沉淀处理。
总平面布置具体参见附图。
二、现场临电、临水计算
(一)、临时用水
本工程现场临时用水包括给水和排水两套系统。给水 系统又包括生产、生活和消防用水。排水系统包括现场排水 系统和生活排水系统。
1、给水系统：
从业主指定的水接用水管至生活区和各施工用水点， 并按有关要求安装和安装水表。管道布置及管道选型需以施 工用水量计算为依据，合理进行选择。
现场临时供水量及管径计算：
1 )、工程用水量q1采用公式q1=K1 E QlNlK2/(8 X 36) 计算，取用水量最大的底板混凝土浇注阶段进行计算。
K1-未预计的施工用水系数，取1.05；
Q1-每班完成工程量，按每班浇筑450m3混凝土；
N1-施工用水定额，混凝土采用预拌混凝土，仅考虑 混凝土自然养护，耗水量取3L；
K2-现场施工用水不均衡系数，取1.5。
工程用水量 q1=1.05 X 450 X 3 X 1.5/(8 X 36)=7.38/s。
2) 、施工机械用水量q2=K1EQ2N2K3/8X36计算：
K1-未预计施工用水系数，取1.05；
Q2-同一种机械台数，取主要用水机械，对焊机1台；
N2-施工机械台班用水定额，对焊机取3L；
K3-施工机械用水不均衡系数，取1.05；
施工机械用水量 q2=1.05 X 3 X 4 X 1.05/(8 X 36)=0.046L/s
3) 、现场生活用水量q3采用公式q3=P1N3K4/ (tX8 X36)计算：
P1-施工现场高峰昼夜人数，取10人；
N3-施工现场生活用水定额，耗水量20L/人；
K4-施工现场生活用水不均衡系数，取1.3；
t-每天工作班数，取每天工作两班；
现场生活用水量q3=10 X 20 X 1.3/(2 X 8 X 36)=0.46L/s。
4) 、消防用水量q3计算，本工程勺5取10L/s。
5) 、施工现场总用水量Q计算，因q1+q2+q3Vq5
故 Q=q5=10L/s
d= (4Q/nv10) 1/2
d-配水管直径(m)；
v-管网中水流速度(m/s)，取1.6m/s；
d=(4X10/n X1.6X10) 1/2=0.089m，选取管径为 1mm。
由供水接驳点至施工现场给水主管管径取DN110，供 水分管管径取DN90或DN75。
2、排水系统：
施工现场的各类排水必经过处理，达标后排入城市排 水管网。沿临时设施、建筑四周及施工道路设置排水明沟， 并做好排水坡度，生活污水和施工污水经过沉淀处理后排入 市政管线。排水沟要定期派人清掏，保持畅通，防止雨季高 水位时发生雨水倒灌。生产、生活用水经过沉淀，厕所的排 污经过三级化粪处理。施工现场出入设洗车槽，外运车辆 进行清洗，减少车辆带尘。
详见附图：施工用水平面布置图
（二）、临时用电
1、现场用电计算：
根据生产施工需要，本工程在施工过程中准备使用： 各类施工机械83台用电功率为797.55KW，电焊机、碰焊机 17台，用电容量为631.6KVA，生产照明及生活区照明用电 为95KW。其中用于生产照明为45KW。
（1）工地机械设备投入使用量较多，根据有关规范 规定，计算机械设备用电量时、电动机的需要系数Kx选择 0.5,即电机用电系数K=0.5,电动机功率因数COS 6=0.75, 同期使用系数Kp=0.7。
（2）工地电动机用电量计算式
根据式：P动二K1*NP/COS6
工地电动机合计功率为797.55KW
即：P 动=0.5*797.55/0.75=531
.7KW
(3) 碰焊机、电焊机共17台，用电容量合计为631.6KVA， 根据台数规定所需系数取K2=0.5
即
(4) 室内照明及生活用电为50KW，所需系数K3取 0.8
即 K3* E P=0.8*50=40KW
(5) 室外施工生产照明用电量为45KW，所需系数K4 取1。
即：K4*EP=1*45=45KW
(6) 总用电量计算，根据式：
P 总二 1.05〜1.10(K1*EP1/COS6+K2*EP2+K3*EP3+ K4*EP4)
即 :P 总 =1.05*
(0.5*797.55/0.75+0.5*631.6+0.8*50+1*45)
=1.05*932.5
=979.1KW.
(7) 工地施工生产由于各施工作业点同时施工，投 入的机械设备较多，电动机启动功率使用高峰期长，所以同 期使用系数Kp取0.7
工地电机总用电功率为979.1KW，同期使用系数二0.7
即 P 总二979.1KW*0.7=685.37KW
工地总用电量为685.37KW。故现场配备两台4变压 器，能满足施工用电量的要求。
2、用电布线情况：
1）、从业主提供电接线路至施工现场，并设置配电房， 供电电缆采用埋地敷设。
2）、遵循生产生活用电分路的原则。由总配电室引三 相五线至各用电点。
3）、现场系统按"三级配电三级保护"的原则进行配置。
4）、现场施工用电按《施工现场临时用电安全技术规 范》（JGJ 46-2021）执行。
现场临时用电主要干线布置详见附图：施工用电平面 布置图。
三、总平面管理
本工程施工工期紧，施工质量要求特别高，各专业施 工队伍多，现场内施工人员复杂，要保证完成施工任务，不 仅要合理置施工总平面，而且要有科学严密的管理措施：
1、施工平面管理由项目经理负责，各施工班组进场 前应将本班组所需的材料堆场、库房、临时办公室需用面积 报总包单位项目经理部，根据现场实际情况划分各施工班组 的材料堆场、库房、临时办公室。未经同意，任何施工班组
不得随意占领其它施工班组区域，如确需调整扩大材料堆放 场地区域，必须以书面形式报项目部。由项目部进行协调。
2、现场运输道路和加工场、材料堆场按不同要求作 好硬化处理，设置好排水坡度，做好排水沟并保持畅通。
3、现场入处设门卫室，挂出入制度、场容管理条 例、"五牌一图"等图牌。所有出入人员凭出入证，无关人员 禁止入内，警卫全天候值班，特别加强夜间巡逻，防止偷盗 现场材料，维持良好工作秩序和劳动纪律等行为。
4、凡进出入现场的设备、材料需出示有关部门所签 发的出入证，门卫进行登记后方可进出，所有设备、材料必 须按平面布置图指定的位置堆放整齐，不得任意堆放或改动。
5、施工现场的水准点，轴线控制点，埋地线缆，架 空电线应有醒目标志，所有材料堆场也必须作好标识，并加 以保护。
6、现场施工垃圾集中堆放在垃圾池内，专人管理、 统一搬运，并及时运出场外。另外考虑现场空地比较零散， 每20米设置1个垃圾筒。
7、各个场区均安排固定的施工管理人员和相关的专 业施工队伍负责人负责该区的材料堆放和文明施工。
