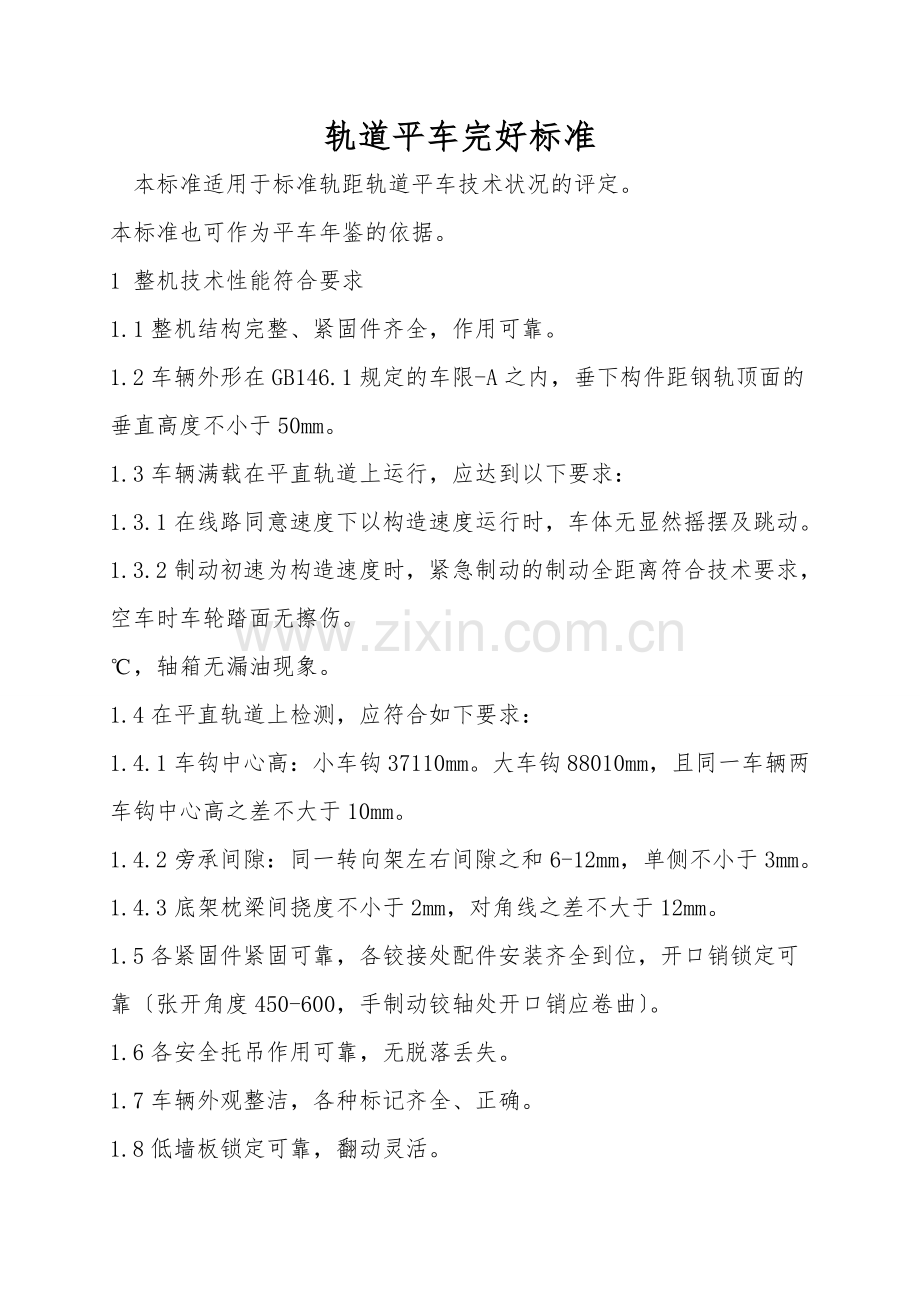

轨道平车完好标准
本标准适用于标准轨距轨道平车技术状况的评定。
本标准也可作为平车年鉴的依据。
1 整机技术性能符合要求
1.1整机结构完整、紧固件齐全，作用可靠。
1.2车辆外形在GB146.1规定的车限-A之内，垂下构件距钢轨顶面的垂直高度不小于50mm。
1.3车辆满载在平直轨道上运行，应达到以下要求：
1.3.1在线路同意速度下以构造速度运行时，车体无显然摇摆及跳动。
1.3.2制动初速为构造速度时，紧急制动的制动全距离符合技术要求，空车时车轮踏面无擦伤。
℃，轴箱无漏油现象。
1.4在平直轨道上检测，应符合如下要求：
1.4.1车钩中心高：小车钩37110mm。大车钩88010mm，且同一车辆两车钩中心高之差不大于10mm。
1.4.2旁承间隙：同一转向架左右间隙之和6-12mm，单侧不小于3mm。
1.4.3底架枕梁间挠度不小于2mm，对角线之差不大于12mm。
1.5各紧固件紧固可靠，各铰接处配件安装齐全到位，开口销锁定可靠〔张开角度450-600，手制动铰轴处开口销应卷曲〕。
1.6各安全托吊作用可靠，无脱落丢失。
1.7车辆外观整洁，各种标记齐全、正确。
1.8低墙板锁定可靠，翻动灵活。

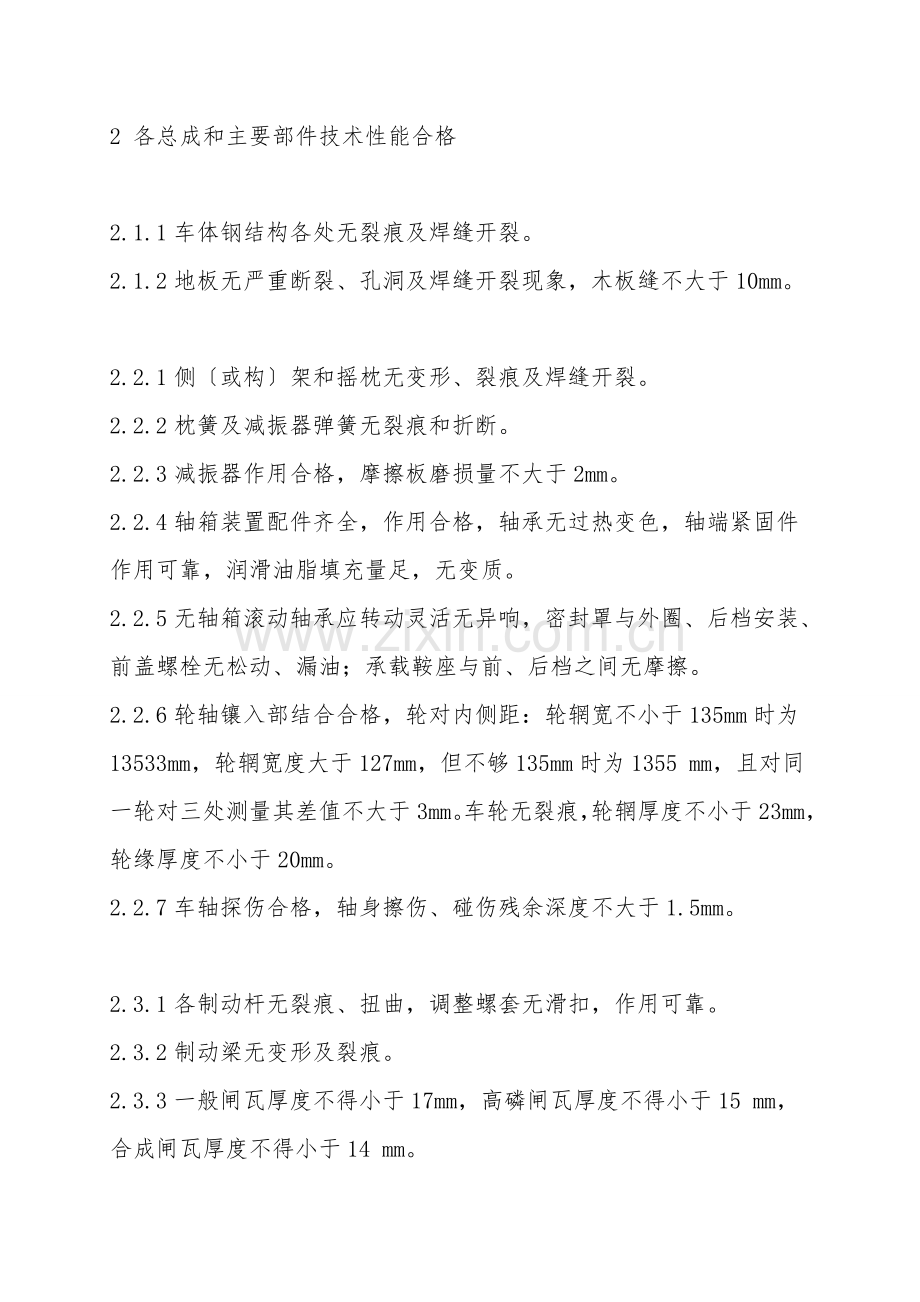

2 各总成和主要部件技术性能合格

2.1.1车体钢结构各处无裂痕及焊缝开裂。
2.1.2地板无严重断裂、孔洞及焊缝开裂现象，木板缝不大于10mm。

2.2.1侧〔或构〕架和摇枕无变形、裂痕及焊缝开裂。
2.2.2枕簧及减振器弹簧无裂痕和折断。
2.2.3减振器作用合格，摩擦板磨损量不大于2mm。
2.2.4轴箱装置配件齐全，作用合格，轴承无过热变色，轴端紧固件作用可靠，润滑油脂填充量足，无变质。
2.2.5无轴箱滚动轴承应转动灵活无异响，密封罩与外圈、后档安装、前盖螺栓无松动、漏油；承载鞍座与前、后档之间无摩擦。
2.2.6轮轴镶入部结合合格，轮对内侧距：轮辋宽不小于135mm时为13533mm，轮辋宽度大于127mm，但不够135mm时为1355 mm，且对同一轮对三处测量其差值不大于3mm。车轮无裂痕，轮辋厚度不小于23mm，轮缘厚度不小于20mm。
2.2.7车轴探伤合格，轴身擦伤、碰伤残余深度不大于1.5mm。

2.3.1各制动杆无裂痕、扭曲，调整螺套无滑扣，作用可靠。
2.3.2制动梁无变形及裂痕。
2.3.3一般闸瓦厚度不得小于17mm，高磷闸瓦厚度不得小于15 mm，合成闸瓦厚度不得小于14 mm。
2.3.4手制动链余量充足，操作灵活，锁紧可靠。　

2.4.1制动部件在校验周期以内，且性能合格。
2.4.2风管连接可靠。
2.4.3制动缸活塞行程符合以下限度：K型制动机：15525mm，GK制动机：空车85-135mm。制动缸活塞行程 100～180mm，制动缸152型 70～120mm，制动缸203型 50～90mm，制动缸254型 120～170mm。

大车钩三态作用合格。
