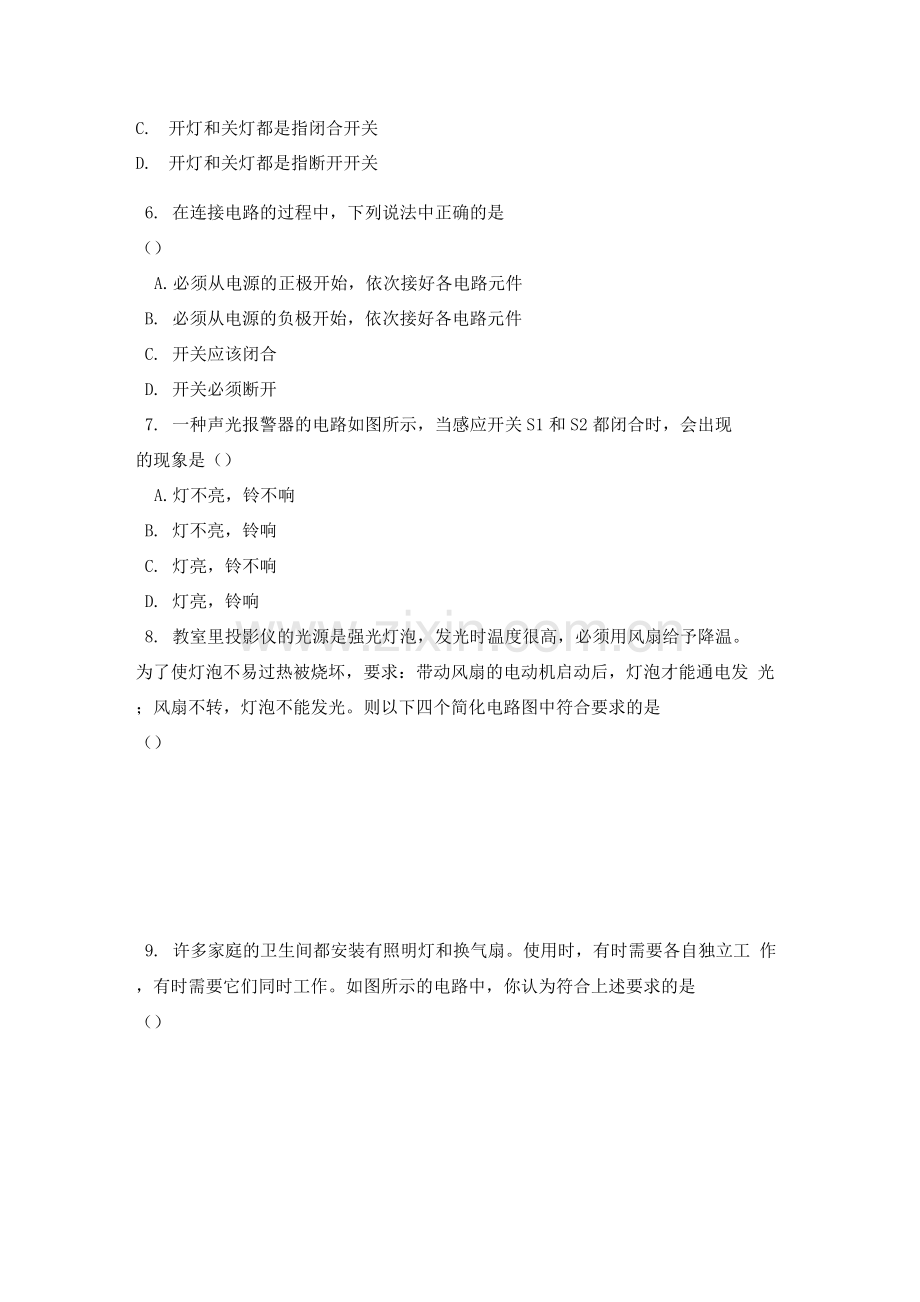

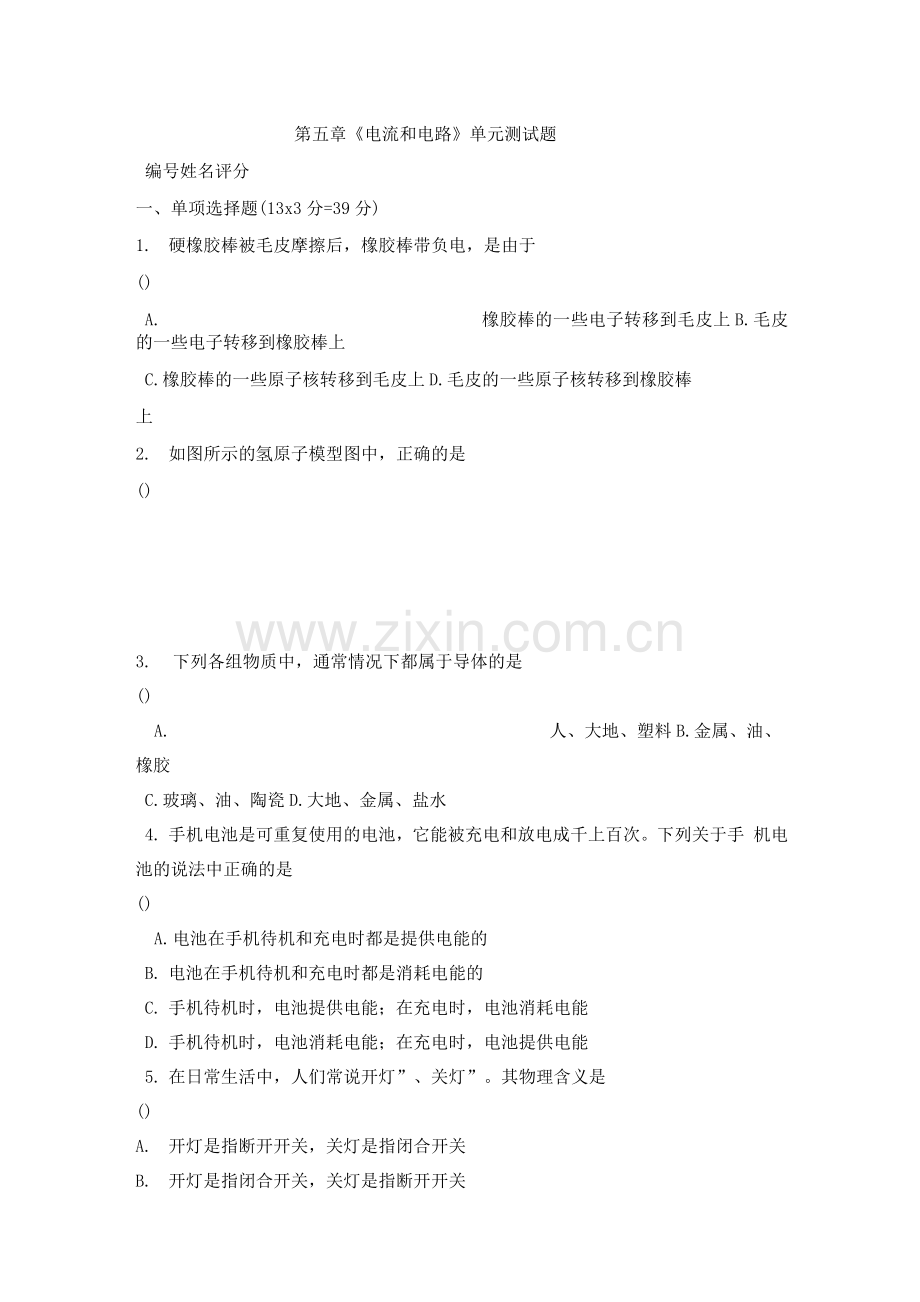

第五章电流和电路单元测试题编号姓名评分一、单项选择题(13x3分=39分)1. 硬橡胶棒被毛皮摩擦后，橡胶棒带负电，是由于()A. 橡胶棒的一些电子转移到毛皮上B.毛皮的一些电子转移到橡胶棒上C.橡胶棒的一些原子核转移到毛皮上D.毛皮的一些原子核转移到橡胶棒上2. 如图所示的氢原子模型图中，正确的是()3. 下列各组物质中，通常情况下都属于导体的是()A. 人、大地、塑料B.金属、油、橡胶C.玻璃、油、陶瓷D.大地、金属、盐水4. 手机电池是可重复使用的电池，它能被充电和放电成千上百次。下列关于手 机电池的说法中正确的是()A. 电池在手机待机和充电时都是提供电能的B. 电池在手机待机和充电时都是消耗电能的C. 手机待机时，电池提供电能；在充电时，电池消耗电能D. 手机待机时，电池消耗电能；在充电时，电池提供电能5. 在日常生活中，人们常说开灯”、关灯”。其物理含义是()A. 开灯是指断开开关，关灯是指闭合开关B. 开灯是指闭合开关，关灯是指断开开关C. 开灯和关灯都是指闭合开关D. 开灯和关灯都是指断开开关6. 在连接电路的过程中，下列说法中正确的是（）A. 必须从电源的正极开始，依次接好各电路元件B. 必须从电源的负极开始，依次接好各电路元件C. 开关应该闭合D. 开关必须断开7. 一种声光报警器的电路如图所示，当感应开关S1和S2都闭合时，会出现的现象是（）A. 灯不亮，铃不响B. 灯不亮，铃响C. 灯亮，铃不响D. 灯亮，铃响8. 教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为了使灯泡不易过热被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发 光；风扇不转，灯泡不能发光。则以下四个简化电路图中符合要求的是（）9. 许多家庭的卫生间都安装有照明灯和换气扇。使用时，有时需要各自独立工 作，有时需要它们同时工作。如图所示的电路中，你认为符合上述要求的是（）10. 如图所示，S闭合时，电流表测量的是（）A. 干路中的电流B. L1中的电流C. L2中的电流D. 以上说法都不对11. 在一个电路中有两个用电器，用电流表测量时发现通过每个用电器的电流 不相等，则这两个用电器的连接方式（）A. 一定是串联 B. 一定是并联C.可能是串联，也可能是并联D.无法判断12. 如图所示，在探究并联电路中的电流关系时，小华同学用电流表测出A、B、 C三处的电流分别为IA=0.4A、IB=0.2A、IC=0.2A，在表格中记录数据后，下一 步应该做的是（）A.整理器材，结束实验B. 分析数据，得出结论C. 换用不同规格的小灯泡，再测出几组电流值D. 换用电流表的另一量程，再测出一组电流值13. 如图所示的电路，闭合开关S后，灯泡L1亮，电流表有示数，但灯泡L2 不亮。这可能是（）A.灯泡L2的灯丝断了或灯泡L2与灯座未接通B. 电流表被烧坏、烧断了C. 电流表的两个接线柱间被短路D. 灯L2的两个接线柱间被短路二、填空题（每空1分，共23分）14. 电扇使用一段时间后，扇叶很容易粘上灰尘，这是因为扇叶转动过程中带 上了 ，具有的性质，所以灰尘被吸在扇叶上。15. A、B、C、D是四个带电小球，将它们用细线吊起后静止时的情形如图所 示。已知B球带正电，则A球带 电，C球带 电，D球带 电。16. 将一个带电体接触带正电的验电器时，若：（1 ）金属箔张角变大，说明带电体是带电荷；（2）金属箔张角变小，说明带电体是带电荷；（3）金属箔闭合后又张开，说明带电体是带电荷，且所带电荷量比验电器所带电荷量 （选填多”或少”）。17. 电风扇中有一个自动断电的安全装置，如图所示。当电风扇倾倒时，它电路；直立时，它电路。（选填断开诚接通”）18. 城市中的路灯是联的；家庭中的用电器大多是 联的；圣诞树上使用的满天星”小彩灯有些是联的。19. 如图所示，要使灯L1和灯L2串联在电路中，应闭合的开关是 ；要使灯L1和灯L2并联在电路中，应 闭合的开关是；开关不能同时闭合，否则会发生短路。20. 如图所示，闭合开关后，电流表A2测量的是灯泡的电流，电流表A3测量的是灯泡 的电流。电流表 的示数最大，电流表的示数最小。21. 某同学用电流表测量电流时，发现电流表指针反偏，这是因为；另一位同学发现电流表指针偏转到右边没有刻度的地方，这 是因为三、作图题（共16分）22. （6分）如图所示，在电路的“处填入两个灯泡及两只电流表，并标出电 流表的牛”、Q接线柱。23. （5分）根据实物图，画出对应的电路图。24. （5分）如图所示，两间独立病房里各装一个开关，方便病人呼叫医护人员。 在护士值班室有红灯、绿灯各一个，病人按下开关S1, L1灯亮；另一病人按下 S2，L2灯亮。请用笔画线代替导线，连好电路。要求所画线不能交叉和不能超 出方框。四、探究与创新题（共14分）25. （4分）如图所示的是小敏同学利用发光二极管的单向导电性设计的一个判 断电池正负极的电路。闭合开关S后，（1）若红二极管发光，则表明A端为电池的 极，B端为电池的极。（2）若绿二极管发光，则表明A端为电池的 极，B端为电池的极。26. （4分）在探究串联电路的电流规律时，小红同学连成了如图所示的电路，在连接电路时，开关应该 。经检查电路无误后，闭合开关，两灯L1、L2均发光。接着她应。实验时她记录了如下表所示的实验数据，由表一中的实验数据可知。小明同学也做了此实验，记录的实验数据如表二所示。从表二可以看出C处的 电流比A、B处的电流大许多，出现此情况的原因可能是。27. （6分）小阳同学用如图所示的电路研究串联电路的特点。 闭合开关S后，发现灯泡L1较亮，灯泡L2较暗。他对这一 现象的解释是：电流从电源正极出发，经过灯泡L1、L2逐渐 变小，所以L1较亮，L2较暗。小强同学认为小阳的解释是 错误的，小强只利用图中的器材设计了一个实验，并根据 实验现象说明了小阳的解释是错误的。请完成下列问题：（1）在右侧虚线框内，画出小强同学设计的电路图。（2）根据实验现象说明小阳的解释是错误的。五、综合应用题（共8分）28. 如图所示，当开关S闭合时，两只电流A1、A2的示数分别如图所示。问:（1）电流表A1、A2使用的量程和读数分别是多少?（2）通过灯泡L1、L2的电流分别是多少?第五章电流和电路单元测试题参考答案一、单项选择题1 2 3 4 5 6 7 8 9 10 11 12 13B A D C B D B C A C B C D二、填空题14. 电荷，吸引轻小物体。15. 正，负，负。16. 正，负，负，多。17. 断开，连通。18. 并，并，串。19. S3 , S1 S2 , S1 S3 。20. L2、L3, L3, A1 , A3。21. 电流表的正、负接线柱接反了，电流表的量程选小了。三、作图题22. 或23.24. 图略。四、探究与创新题25. 正，负；负，正。26. 断开，用电流表分别测出A、B、C三处的电流，串联电路中处处电流相 等，读数时看错了电流表的量程。27. 闭合开关后，还是灯泡L1较亮，灯泡L2较暗。故说明小阳的解释是错误的。五、综合应用题28. (1)A1的量程为03A，读数是0.8A; A2的量程为00.6A，读数是 0.48A。(2)通过灯泡L1、L2的电流分别是0.32A、0.48A。
