铝扣板吊顶施工方案.docx

15#楼厨卫间吊顶施工方案

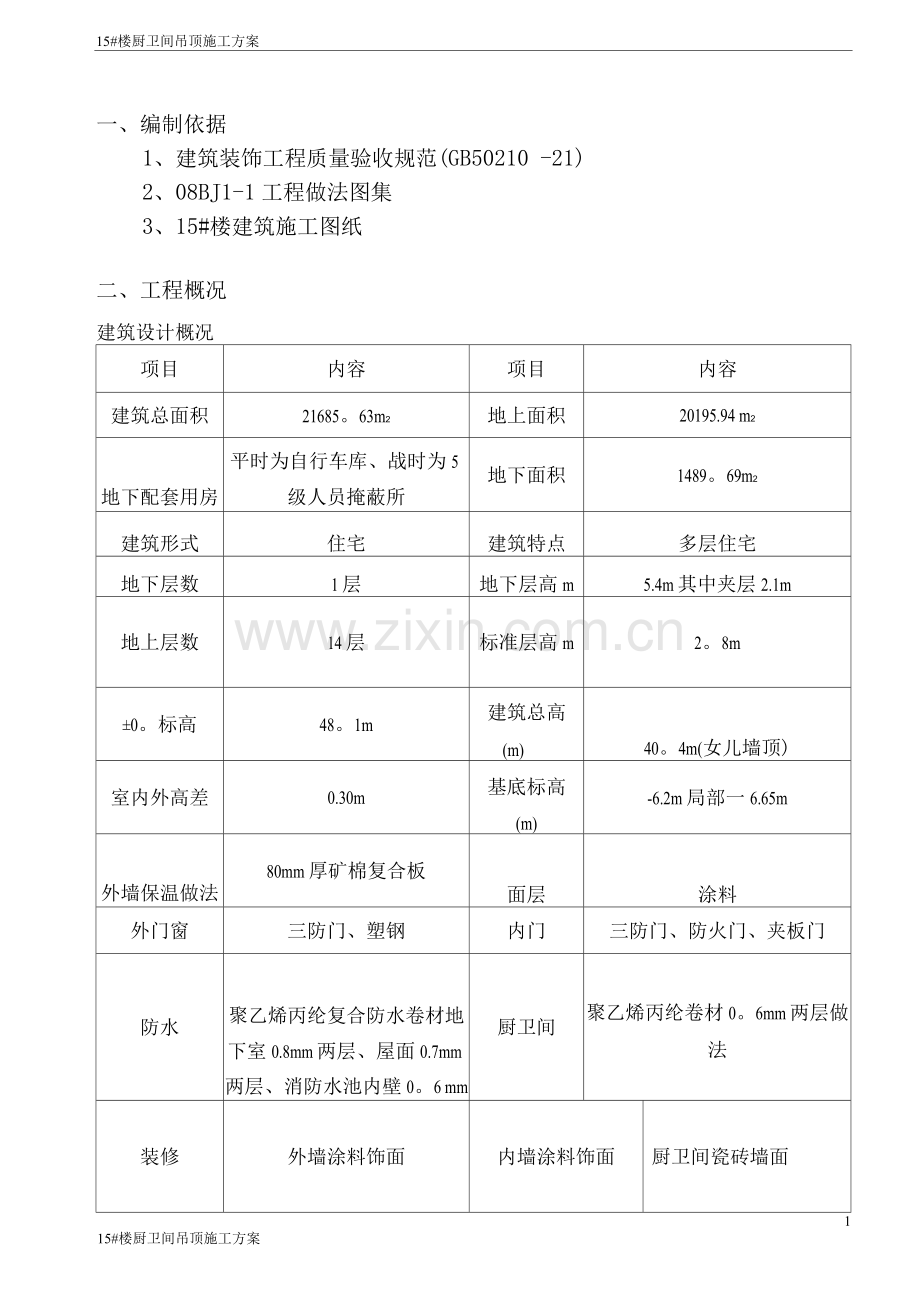

一、编制依据
1、建筑装饰工程质量验收规范(GB50210 -21)
2、08BJ1-1工程做法图集
3、15#楼建筑施工图纸
二、工程概况
建筑设计概况
项目
内容
项目
内容
建筑总面积
21685。63m2
地上面积
20195.94 m2
地下配套用房
平时为自行车库、战时为5级人员掩蔽所
地下面积
1489。69m2
建筑形式
住宅
建筑特点
多层住宅
地下层数
1层
地下层高m
5.4m其中夹层2.1m
地上层数
14层
标准层高m
2。8m
±0。标高
48。1m
建筑总高
(m)
40。4m(女儿墙顶)
室内外高差
0.30m
基底标高
(m)
-6.2m 局部一6.65m
外墙保温做法
80mm厚矿棉复合板
面层
涂料
外门窗
三防门、塑钢
内门
三防门、防火门、夹板门
防水
聚乙烯丙纶复合防水卷材地下室0.8mm两层、屋面0.7mm两层、消防水池内壁0。6 mm
厨卫间
聚乙烯丙纶卷材0。6mm两层做法
装修
外墙涂料饰面
内墙涂料饰面
厨卫间瓷砖墙面
1
15#楼厨卫间吊顶施工方案
地面
地下室、管道井水泥地面
其它
地砖地面
顶棚
涂料
厨卫间
铝条板
三、施工准备
1、技术准备
（1）熟悉图纸.
（2）确定现场实际吊顶标高.
（3）排水系统灌水试验、防结露、电器引下线已施工完毕。
2、人员准备：
项目部管理体系图：
项目经理、二级建造师
现场负责人、劳动力管理员
土
建
质
检
员
军
电
气
质
检
员
水
暖
质
检
员
土
建
质
检
员
土
建
工
长
水
暖
工
长
电
气
工
长

T
1
「V
技术负责人

安全负责人
木工班长

电气班组

水暖班长
1
1
1
2
15#楼厨卫间吊顶施工方案
吊顶专业施工队
3、材料准备：
轻钢龙骨及轻钢龙骨专用吊挂件、铝条板和辅材必须符合国家规范和设计要求，必须有质量合格证明书和出场检测证明及厂家提供的详细的技术性能。
4、主要机具：
（1）电动机具:冲击电锤、自攻螺丝钻、手提圆盘踞、手提线锯机.
（2）手动工具:手锯、钳子、螺丝刀、扳子、钢尺、钢水平尺、线坠。
四、工艺流程
弹顶棚标高水平线、划龙骨分档线
一
固定吊挂杆
一
安装边龙骨
-|安装龙骨|-罩面板安装|-验收
五、操作工艺：
1、弹顶棚标高水平线、划龙骨分档线：
用水准仪在房间内每个墙（柱）角上抄出+5水平点，弹出水准线，从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙（柱）弹出吊顶中龙骨、边龙骨的下皮线.按吊顶平面图，在混凝土顶板弹出龙骨的位置.龙骨宜平行房间长向安装，间距为9〜12 为宜。
2、固定吊杆、龙骨：
采用内胀螺栓固定吊挂杆件。吊杆采用中4镀锌通丝，吊杆的一端同膨胀螺栓固定。另一端固定u型龙骨，丝条长度不小于1 ,也可以买成品丝杆与吊杆焊接。吊杆用内膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径要稍大于膨胀螺栓的直径。
灯具、风及检修等要设附加吊杆。大于3kg的重型灯具、排风扇及其他重型设备严禁安装在吊顶工程的龙骨上，要另设吊挂件与结构连接。
3、安装边龙骨：
边龙骨要按弹线安装，沿墙（柱）上的边龙骨控制线把L形铝条用自攻螺丝或专用胶固定墙面上，铝条板用密封胶直接收边。
15#楼厨卫间吊顶施工方案
4、安装主龙骨：_
主龙骨应吊挂在吊杆上。主龙骨间距9 12 。主龙骨应起拱，起拱高度为房间短跨度的1/5。主龙骨的悬臂段不应大于3，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。龙骨挂好后应调平.
5、铝条板安装：
铝条板直接进行吊挂或增加主龙骨，龙骨间距9mm12为宜，板式吊顶龙骨形式与条板配套。
铝条板吊顶与四周墙面所留空隙,用边龙骨压片与吊顶找齐。
6、饰面板上的灯具等设备的位置应符合设计要求，与饰面的交接应吻合、严密。
六、质量标准
1、吊顶标高、尺寸、起拱合要求。
2、铝条板的材质、品种、规格、图案及颜色要符合要求及国家标准的规定。
3、吊杆、龙骨的材质、规格、安装间距及连接方式要符合产品使用要求。
4、铝条板与龙骨连接必须紧固可靠，不得松动变形。
5、铝条板、块分格方式要符合要求;套割尺寸要准确，边缘整齐、不漏缝。条、块排列要顺直、方正。
6、铝条板的表面要洁净、美观、色泽一致，无翘曲、凹坑、划痕。
7、铝条板安装质量要符合以下规定：起拱较为准确，表面平整；
接缝、接严密；板缝顺直、无错台，宽窄一致；阴阳角方正。
8、轻钢骨架铝条板顶棚允许偏差及检验方法要符合下表的规定:
项
次
项类
项目
允许偏差（mm）
检验方法
条板
方条板
1
龙骨
龙骨间距
2
2
尺量检查
2
龙骨平直
2
2
尺量检查
3
起拱高度
3
3
拉线尺量
4
15#楼厨卫间吊顶施工方案
4

龙骨四周水平
3
3
尺量或水准仪检查
5
罩面板
表面平整
1.5
1。5
用2m靠尺检查
6
接缝平直
2
2
拉5m线检查
7
接缝高低
0.5
0。5
用直尺或塞尺检查
七、施工中应注意的问题
1、弹线必须准确，经复验后方可进行下道工序.金属板加工尺寸必须准确，安装时拉通线。
2、吊顶的平整度：安装主龙骨吊杆要调直，长短一致；龙骨安装后要调平、锁紧条件和螺母，并拉通线检查标高和平整度，要达到施工规范的要求。
3、铝条板施工时应注意板块的规格，板安装要拉线找正，保证板缝平正对直。
八、成品保护
1、轻钢骨架及铝条板安装要注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不得固定在通风管道及其他设备上。
2、轻钢骨架、铝条板及其他吊顶材料在入场存放、使用过程中严格管理，保证不变形、不受潮、不生锈。
3、施工顶棚部位的门窗、地面、墙面、窗台等要注意保护，防止污损。
4、已装轻钢骨架不得上人踩踏。其它工种吊挂件，不得吊于轻钢骨架上。
5、安装装饰面板时，施工人员应防止污染板面。
九、安全措施
1、现场临时水电设专人管理，防止长明灯、长流水。用水、用电分开计量，通过对数据的分析得到节能效果并逐步改进。
2、工人操作地点和周围必须清洁整齐，做到活完脚下清，工完场地清，制定严格的成品保护措施。
3、持证上岗制：特殊工种必须持有在有效期内的上岗操作证，严禁无证上岗。
15#楼厨卫间吊顶施工方案
4、中小型机具必须经检验合格，履行验收手续后方可使用。同时应由专门人员使用操作并负责维修保养。必须建立中小型机具的安全操作制度,并将安全操作制度牌挂在机具旁明显处。
5、中小型机具的安全防护装置必须保持齐全、完好、灵敏有效.
6、使用人字梯攀高作业时只准一人使用，禁止同时两人作业。
