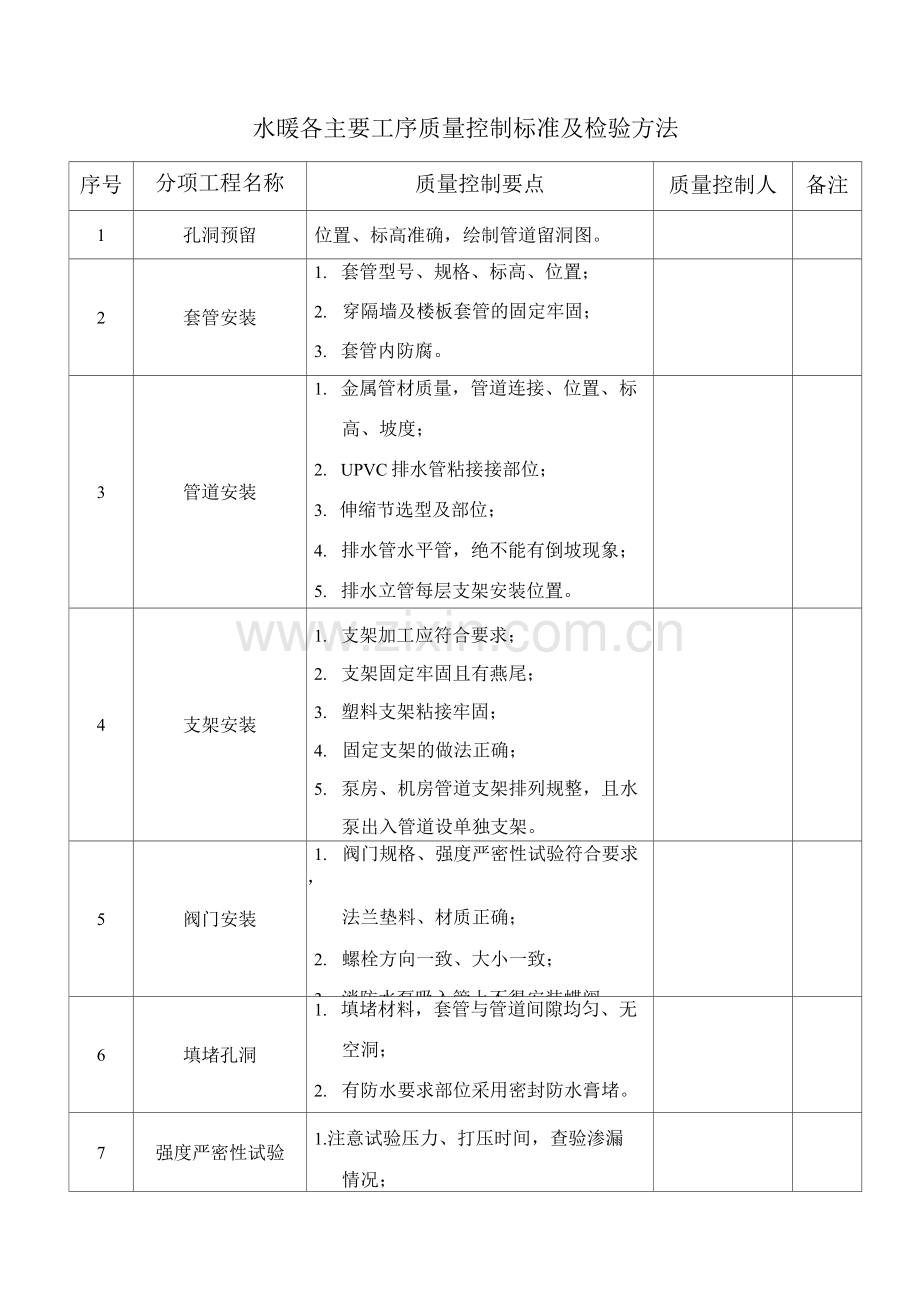

水暖各主要工序质量控制标准及检验方法
序号
分项工程名称
质量控制要点
质量控制人
备注
1
孔洞预留
位置、标高准确，绘制管道留洞图。

2
套管安装
1. 套管型号、规格、标高、位置；
2. 穿隔墙及楼板套管的固定牢固；
3. 套管内防腐。

3
管道安装
1. 金属管材质量，管道连接、位置、标
高、坡度；
2. UPVC排水管粘接接部位；
3. 伸缩节选型及部位；
4. 排水管水平管，绝不能有倒坡现象；
5. 排水立管每层支架安装位置。

4
支架安装
1. 支架加工应符合要求；
2. 支架固定牢固且有燕尾；
3. 塑料支架粘接牢固；
4. 固定支架的做法正确；
5. 泵房、机房管道支架排列规整，且水 泵出入管道设单独支架。

5
阀门安装
1. 阀门规格、强度严密性试验符合要求，
法兰垫料、材质正确；
2. 螺栓方向一致、大小一致；
3. 消防水泵吸入管上不得安装蝶阀。

6
填堵孔洞
1. 填堵材料，套管与管道间隙均匀、无
空洞；
2. 有防水要求部位采用密封防水膏堵。

7
强度严密性试验
1.注意试验压力、打压时间，查验渗漏
情况；

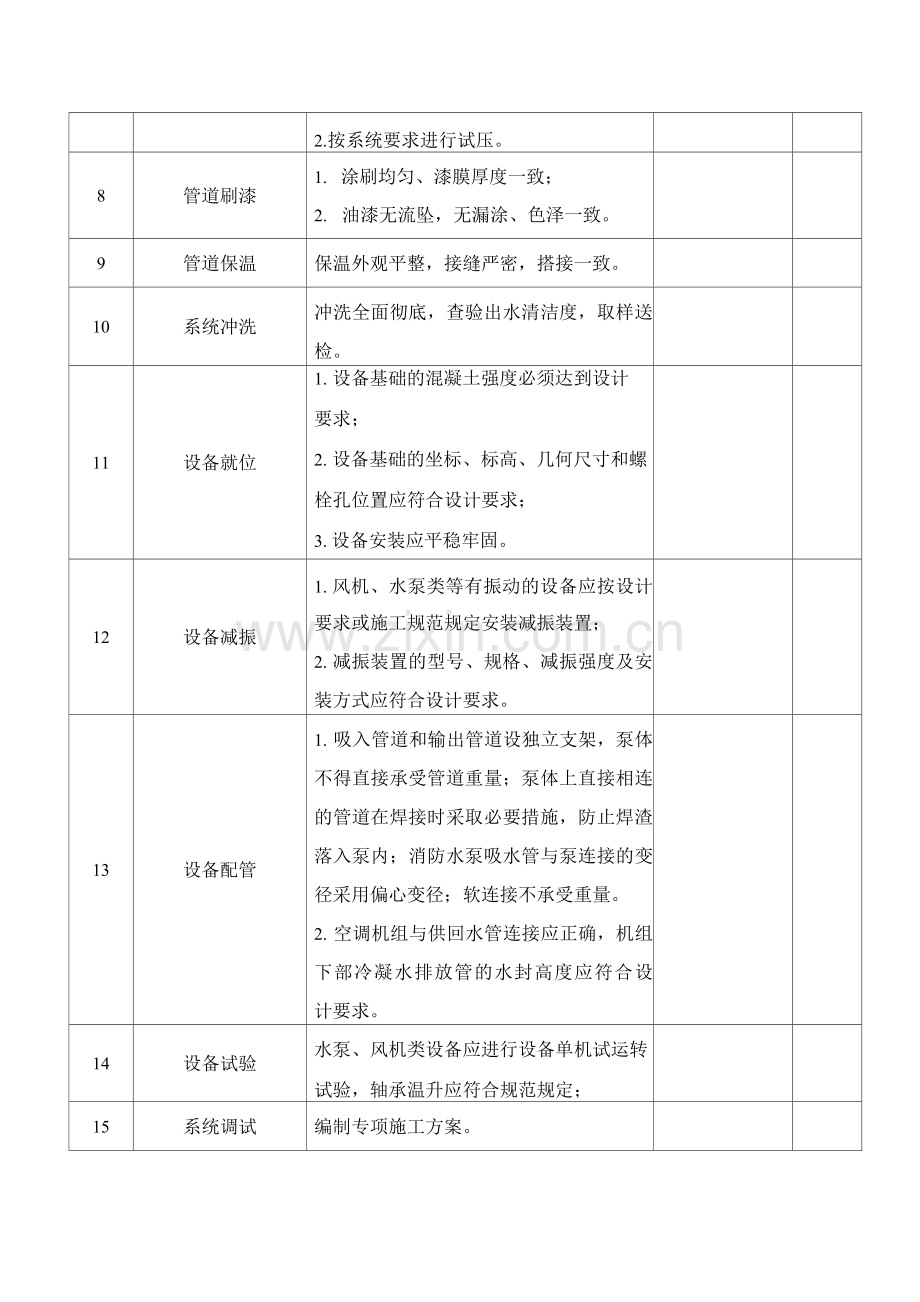

2.按系统要求进行试压。

8
管道刷漆
1. 涂刷均匀、漆膜厚度一致；
2. 油漆无流坠，无漏涂、色泽一致。

9
管道保温
保温外观平整，接缝严密，搭接一致。

10
系统冲洗
冲洗全面彻底，查验出水清洁度，取样送 检。

11
设备就位
1. 设备基础的混凝土强度必须达到设计
要求；
2. 设备基础的坐标、标高、几何尺寸和螺
栓孔位置应符合设计要求；
3. 设备安装应平稳牢固。

12
设备减振
1. 风机、水泵类等有振动的设备应按设计 要求或施工规范规定安装减振装置；
2. 减振装置的型号、规格、减振强度及安 装方式应符合设计要求。

13
设备配管
1. 吸入管道和输出管道设独立支架，泵体 不得直接承受管道重量；泵体上直接相连 的管道在焊接时采取必要措施，防止焊渣 落入泵内；消防水泵吸水管与泵连接的变 径采用偏心变径；软连接不承受重量。
2. 空调机组与供回水管连接应正确，机组 下部冷凝水排放管的水封高度应符合设 计要求。

14
设备试验
水泵、风机类设备应进行设备单机试运转
试验，轴承温升应符合规范规定；

15
系统调试
编制专项施工方案。

16
风管软连接
1. 风管软连接材料必须符合设计要求；
2. 软管连接长度为150〜250mm;
3. 软管与法兰连接铆钉间距不大于80mm;
4. 不得使用软连接做变径使用。

17
防火阀安装
1. 防火阀安装应单独设支吊架；
2. 防火阀及排烟阀与隔墙距离不大于
2 0 0mm

18
风管支、吊架安装
1. 支、吊架的规格、间距、位置、方向；
2. 风管吊架角钢上下都应加螺母而且下 面应加双螺母固定。
3. 风管支架安装平整牢固，与风管接触紧 密。
4. 风管弯头处、三通处、阀门处、必须加 吊架。
5. 保温风管与支、吊架之间需垫同保温层 厚度的木块。

19
风机安装
1. 风机的规格、型号；
2. 风机安装的减振；
3. 风机传动装置的外露部位以及直通大 气的进、出、必须装设防护罩或其它安 全设施。
