1405运输顺槽底抽巷迎头84m处施工超前探孔安全技术措施.doc

1405运输顺槽底抽巷迎头84m处施工超前探孔安全技术措施

为保证1405运输顺槽底抽巷安全掘进，探清巷道前方水文地质状况，给下步巷道的施工提供充分依据,制定于84m迎头位置施工长探孔，保证1405运输顺槽底抽巷的安全掘进。现为保证钻孔施工安全有序的进行，特编制此安全技术措施。
工作面概况 1、巷道名称：1405运输顺槽底抽巷。
2、位置及相邻关系：1405运输顺槽底抽巷开口位于1405运顺联系巷84m处，其相邻巷道有+865m北翼轨道大巷、1405运输顺槽专回。
二、钻孔制定
    本次循环施工的超前探孔制定个数为9个钻孔，其中巷道掘进方向施工一个中心孔〔Y1孔〕；巷道轮廓线外两帮施工两个探放水钻孔〔Y2、Y3孔〕；巷道轮廓线外顶底板施工两个探放水孔〔D2、X2孔〕；为探清4#煤层以及顶板临近煤层状况，向顶板方向施工两个地质钻孔〔D1、D3〕；为探清9#煤层以及底板临近煤层状况，向底板方向施工两个地质钻孔〔X1、X3〕。以上探放水钻孔均兼做地质钻孔。详见附图及参数表。
三、钻孔位置标定
由防突队技术员按照制定参数对超前探孔进行放线，确定方位、倾角，误差在±1°，并严格按照地测部制定钻孔参数施工。

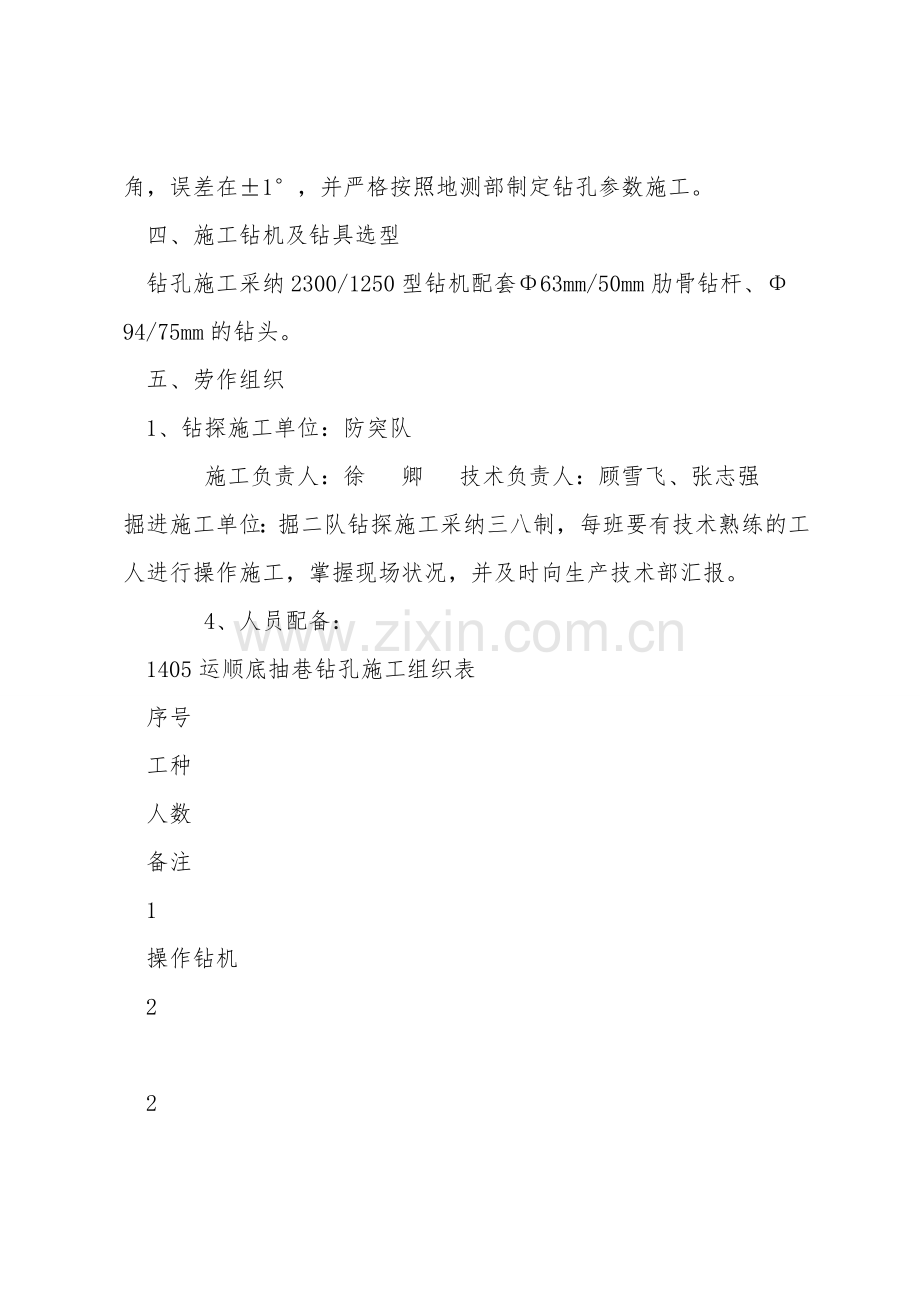

四、施工钻机及钻具选型
钻孔施工采纳2300/1250型钻机配套Φ63mm/50mm肋骨钻杆、Φ94/75mm的钻头。
五、劳作组织
1、钻探施工单位：防突队
   施工负责人：徐  卿  技术负责人：顾雪飞、张志强
掘进施工单位：掘二队钻探施工采纳三八制，每班要有技术熟练的工人进行操作施工，掌握现场状况，并及时向生产技术部汇报。     4、人员配备：
1405运顺底抽巷钻孔施工组织表
序号
工种
人数
备注
1
操作钻机
2

2
电工/机修工
1

3
跟班对干/班组长等负责人
1

总计

4人

六、钻机安装
将钻机移到指定位置，定好孔位，进行稳钻。钻机固定时，钻机底座要垫道木，压柱固定牢固，压柱上部要系好防倒绳。如果压柱上用托顶木时，托顶木要用8#铁丝拴牢，以防托顶木坠落伤人。钻机供油管路、电缆要吊挂整齐。
七、钻孔施工排渣工艺
钻孔施工过程中采纳水力排渣工艺，如遇软煤塌孔严重，钻进困难时，可以改为风力排渣。
八、排水系统
1、掘进单位提前清理施工地点巷道，整平稳钻地点，并在巷道右帮距迎头5m处施工1个1m×1m×1m(长×宽×高〕的排水泵坑。
排水泵选型为：BQS20-25-7.5KW型电泵〔掘进单位负责〕和QBY-10气动隔膜泵各两台〔防突队负责〕，一台工作，一台备用。掘进单位安装一趟DN100mm×6m的焊管作为排水管路，排水管路必须接到迎头。掘进单位完善排水系统后通知生产技术部组织安监部、机电部、调度室到现场验收，验收合格后方可通知防突队进钻机组织施工。 九、施工前准备工作
³、消防铲2把、消防桶2个。
8、钻机组装完成后需进行试运转，保证钻机无故障后方可正常开钻。
十、防瓦斯超限安全技术措施
1、施工上行钻孔过程中必须正常使用“四防装置〞。
2、下行孔施工过程中如遇钻孔有瓦斯动力现象及瓦斯浓度异常时，需及时用透明软管连接负压正对孔口进行瓦斯抽放。
3、钻孔钻进到煤段过程中，如果出现瓦斯大、喷孔等状况时需降低钻进速度，当发现便携瓦斯浓度达到0.5％时应马上把动力头退离孔口，停止钻进，并观察孔口瓦斯状况，待孔内瓦斯恢复正常时，方可钻进。
4、当孔口甲烷便携仪瓦斯浓度达到或超过0.8％时，马上停止钻进，开大连接四防装置的抽放负压，通过四防装置对钻孔进行抽放，孔口便携仪瓦斯浓度低于0.5％时方可恢复施工。
5、当施工地点回风流中瓦斯探头浓度达到或超过1%时，必须马上停电闭锁，按照避灾路线，迅速撤离到防突反向风门以外的安全地点，并及时上报调度室〔先撤人、后汇报〕，待调度室通知协调相关部门分析瓦斯超限原因并制定出处理措施后方可确定是否正常开钻。
6、如因现场条件不同意，无法正常使用四防装置时，必须由班长或跟班副队长现场专盯，见煤期间慢进慢退，杜绝瓦斯超限。
十一、防一氧化碳超限安全技术措施
因钻孔见煤段较多，为杜绝一氧化碳超限，防范于未然，钻孔施工过程中需严格按照以下措施执行。
CO超限预兆：
钻进过程中出现不返风钻进过程中孔口冒烟钻进过程中返水冒白气钻进回风段有煤焦油味钻孔孔口出现明火CO便携仪及CO传感器报警  CO超限处理流程：
     A.停止供风往孔内注水〔注水期间钻孔前方严禁有人〕。
    B.停止注水、人员站在上风侧，用黄泥堵孔。
    C.停电撤人，汇报调度室。
    1、钻孔施工期间必须控制钻进速度，保证排渣畅通后方能向前钻进，防止堵钻、卡钻事故。
2、严禁在不返风排渣的状况下，长时间〔超过3分钟〕连续转动钻杆。
3、在施工过程中必须安装风水联动装置，在发生钻进困难或钻杆折断现象时必须及时停止钻进，防止钻杆长时间与煤体摩擦造成煤体氧化，如果引起CO超限，必须马上关闭风切换到水力排渣装置上，向孔内进行注水。
4、施工人员操作时应必须站在钻孔上风侧操作，避免出现一氧化碳时发生人员窒息事故。
5、所有施工人员必须熟练掌握自救器的使用方法及避灾路线，一旦发生孔内瓦斯燃烧或煤炭燃烧时人员要马上佩戴自救器撤至进风流巷到中。
十二、钻孔内涌水安全技术措施
1、开钻时先用127钻头扩孔1m，埋入孔口套管，保证所有制定施工的超前探孔施工过程中都使用好孔口套管。
2、孔口套管埋入后用封孔胶填充严实。
3、施工钻孔时，如碰到钻孔涌水、水量突然增大，应马上停止钻进，固定钻杆，严禁移动钻机或拔出钻杆，并及时进行疏排水工作。
4、当发现涌水量较大，所使用排水泵无法满足排水需要时，必须及时，直接将水导入排水管，并及时增加大功率排水泵，防止淹头。
5、施工过程中不管涌水量大小都必须如实记录钻孔涌水量在原始记录本及验收单上，并及时汇报防突队值班室、调度室，由防突队值班室及时联系生产技术部进行分析处理。
十三、钻孔施工安全技术措施
1、钻机运转过程中，各部位应无漏油现象，否则应及时排除方可开钻，杜绝浪费液压油。
2、钻探过程中，因故停钻时，应及时设法将钻具提出孔口或提至安全孔段；假设停钻时间较短，也应将钻具提至安全孔段，防止埋钻事故发生。
3、孔内事故发生后，必须具体分析和记录孔内状况，并向防突队值班室汇报，待方案确定后方可处理。事故处理过程中，跟班队长或班长必须亲自操作。〔如卡钻、掉钻、瓦斯浓度异常等〕
4、开钻前，通风队必须将风筒接至打钻地点，并保证足够的风量，保证巷道的正常通风，打钻时，必须有专职瓦检员检查瓦斯，保证施工地点及打钻过程中瓦斯浓度都不得大于0.8%，否则停止作业，采用措施处理，正常后方可正常作业。
5、钻孔当班一次不能施工结束，必须将钻杆全部退出，防止卡钻；一个钻孔施工结束，无水涌出时，必须用黄泥将眼口封堵，防止瓦斯涌出造成瓦斯积聚或超限。
6、严格按施工技术要求操作，操作时必须集中精力，正确控制给进压力，当孔内钻屑过多，阻力过大时，不应突然停钻，卡钻时不能强力拔钻，应慢速退钻，以防钻杆折断。
7、防止突然停水、停电现象，钻机要固定牢固，钻头直径应一致，钻杆要平直，磨损严重不合格的钻杆要及时改换。
8、边钻进边将钻屑全部排出，一旦发生塌孔卡钻现象，应减缓钻进速度，待机器运转正常后再钻进。
9、遇地质破碎带或倾角大的煤层打钻孔时，应慢速钻进，孔壁应尽量平滑。一有卡钻预兆应马上后退钻杆反复钻进，直至卡钻现象消失。
十四、其它注意事项及要求
1、开钻后，要做好钻孔施工记录，施工记录包括深度、岩性、见煤位置、煤层厚度、见水深度、水量、瓦斯涌出量及有无异常状况等，并填好记录。
2、认真填写“现场钻探原始记录〞及“现场交接班记录〞。各类原始记录应签字完全，保存完好。
3、钻孔退钻时必须要有验收人员现场监督并在验收单上签字。
4、钻孔施工时必须强化四周巷道的支护，背好顶、帮，工作面打上牢固的顶柱和篦子，以防高压水冲跨岩壁和支架。
5、在钻孔施工过程中，保证施工地点的通风，做到不通风、不施工。如果出现风量不够、停风等状况时，应马上停钻，切断电源，将开关打到零位后，戴好自救器，撤离到安全区域内。由队长、班组长或现场负责人向调度室汇报。
6、钻进中发现有害气体喷出时，应马上停止钻进、切断电源，将人员撤到有新鲜风流的地点、报告矿调度室，采用措施进行处理。
7、施工钻孔过程中如发现见煤岩状况与地测部估计的偏差过大时需及时汇报防突队值班室，由防突队值班人员及时联系生产技术部进行分析。
8、钻机动力电缆、油管要求吊挂整齐，及时排水强化文明卫生管理。
十五、避灾路线：
1405运输底抽巷--1405运输联系巷--北翼轨道大巷--井下车场--主〔副〕斜井--地面
十六、措施说明
本措施未尽事宜，严格按《煤矿安全规程》、《防治煤与瓦斯特别规定》、《煤矿防治水规定》及永贵〔2021〕536号文件—关于超前地质钻探及分析工作管理规定〔试行〕执行。
附：1402沿空反掘超前探孔制定平、剖面图及参数表
