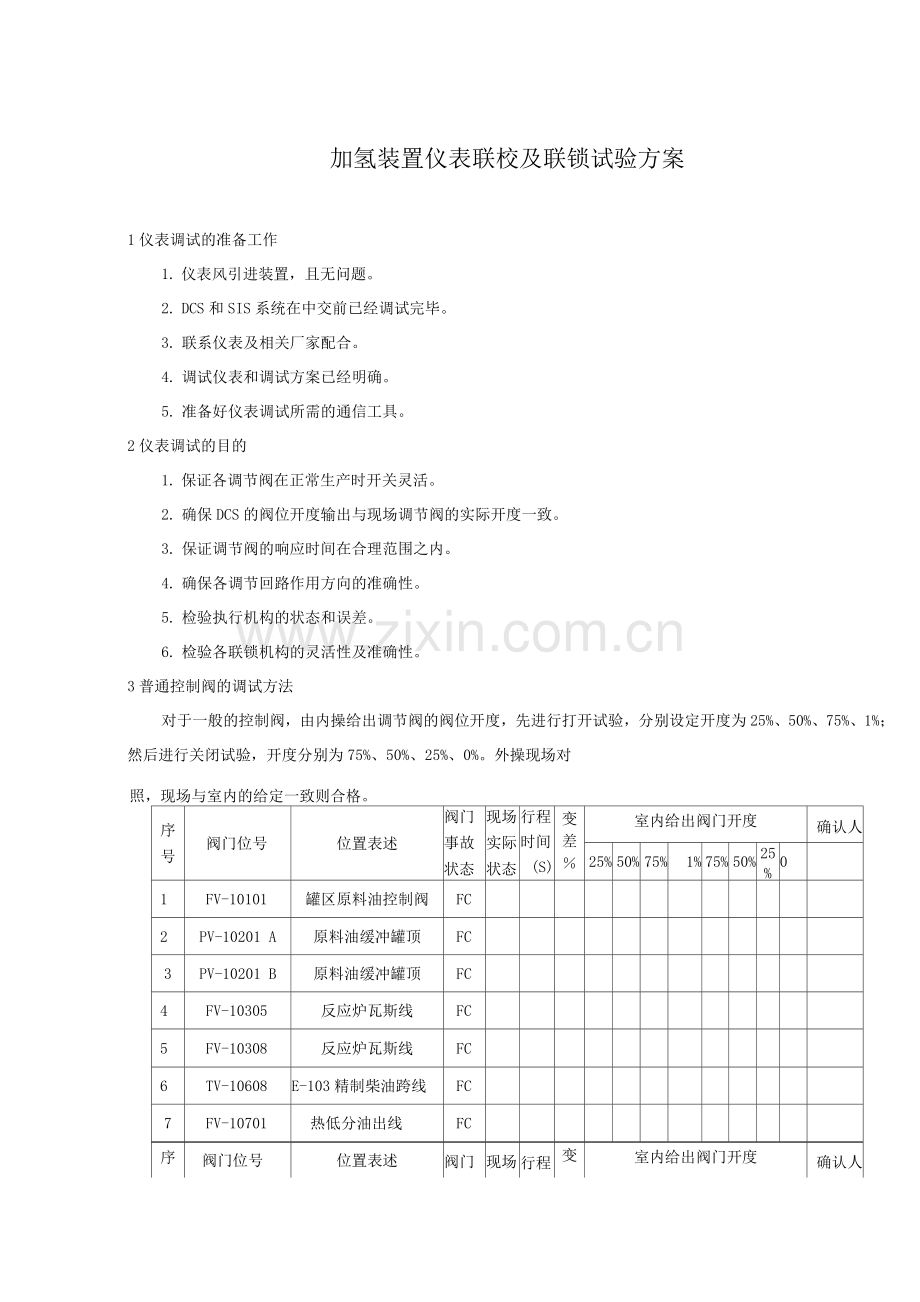

加氢装置仪表联校及联锁试验方案
1仪表调试的准备工作
1. 仪表风引进装置，且无问题。
2. DCS和SIS系统在中交前已经调试完毕。
3. 联系仪表及相关厂家配合。
4. 调试仪表和调试方案已经明确。
5. 准备好仪表调试所需的通信工具。
2仪表调试的目的
1. 保证各调节阀在正常生产时开关灵活。
2. 确保DCS的阀位开度输出与现场调节阀的实际开度一致。
3. 保证调节阀的响应时间在合理范围之内。
4. 确保各调节回路作用方向的准确性。
5. 检验执行机构的状态和误差。
6. 检验各联锁机构的灵活性及准确性。
3普通控制阀的调试方法
对于一般的控制阀，由内操给出调节阀的阀位开度，先进行打开试验，分别设定开度为25%、50%、75%、1%；然后进行关闭试验，开度分别为75%、50%、25%、0%。外操现场对
照，现场与室内的给定一致则合格。
序
号
阀门位号
位置表述
阀门
事故
状态
现场
实际
状态
行程
时间
(S)
变差％
室内给出阀门开度
确认人
25%
50%
75%
1%
75%
50%
25%
0

1
FV-10101
罐区原料油控制阀
FC

2
PV-10201 A
原料油缓冲罐顶
FC

3
PV-10201 B
原料油缓冲罐顶
FC

4
FV-10305
反应炉瓦斯线
FC

5
FV-10308
反应炉瓦斯线
FC

6
TV-10608
E-103精制柴油跨线
FC

7
FV-10701
热低分油出线
FC

序
号
阀门位号
位置表述
阀门
事故
状态
现场
实际
状态
行程
时间
(S)
变差％
室内给出阀门开度
确认人
25%
50%
75%
1%
75%
50%
25%
0

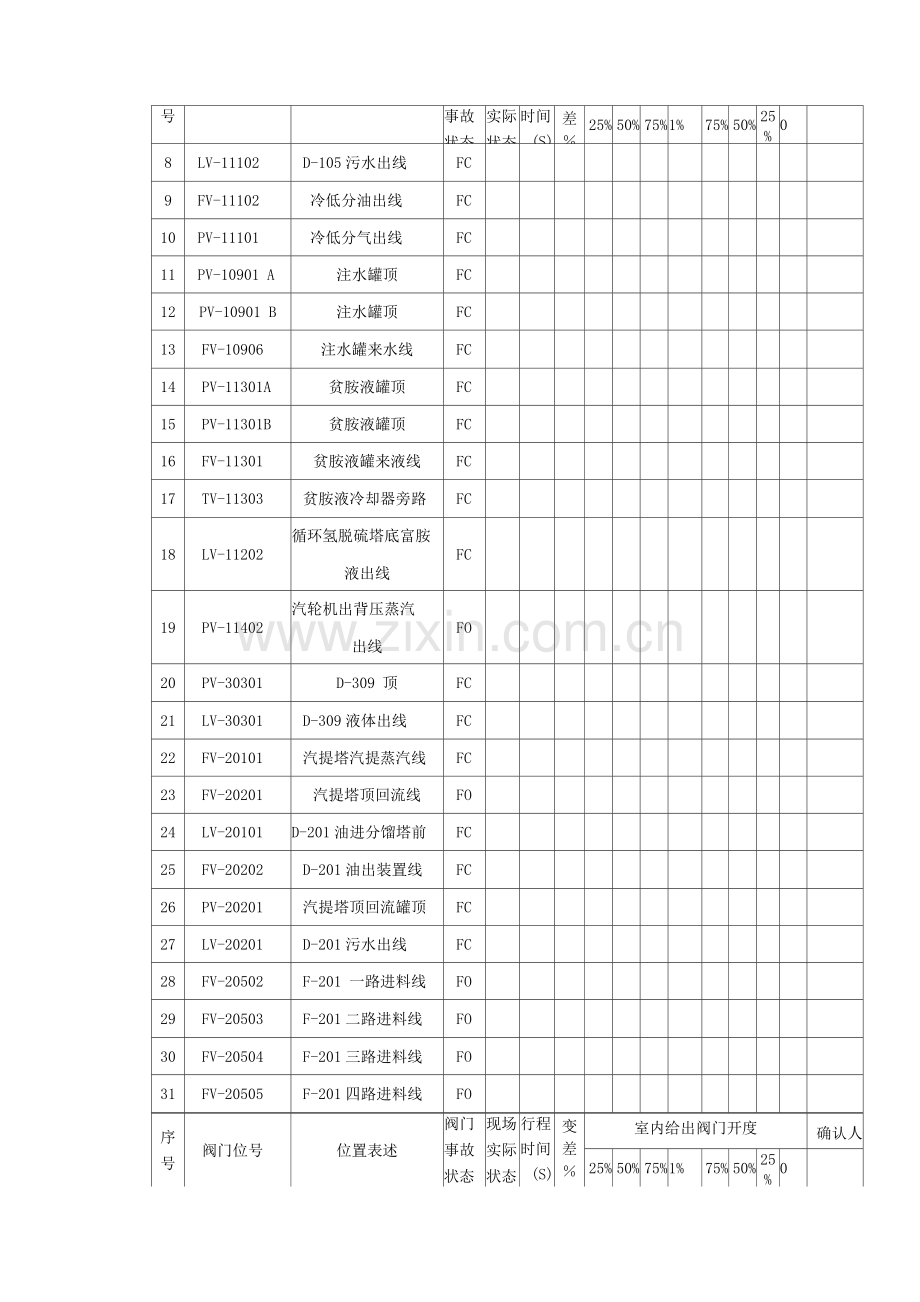

8
LV-11102
D-105污水出线
FC

9
FV-11102
冷低分油出线
FC

10
PV-11101
冷低分气出线
FC

11
PV-10901 A
注水罐顶
FC

12
PV-10901 B
注水罐顶
FC

13
FV-10906
注水罐来水线
FC

14
PV-11301A
贫胺液罐顶
FC

15
PV-11301B
贫胺液罐顶
FC

16
FV-11301
贫胺液罐来液线
FC

17
TV-11303
贫胺液冷却器旁路
FC

18
LV-11202
循环氢脱硫塔底富胺
液出线
FC

19
PV-11402
汽轮机出背压蒸汽
出线
FO

20
PV-30301
D-309 顶
FC

21
LV-30301
D-309液体出线
FC

22
FV-20101
汽提塔汽提蒸汽线
FC

23
FV-20201
汽提塔顶回流线
FO

24
LV-20101
D-201油进分馏塔前
FC

25
FV-20202
D-201油出装置线
FC

26
PV-20201
汽提塔顶回流罐顶
FC

27
LV-20201
D-201污水出线
FC

28
FV-20502
F-201 一路进料线
FO

29
FV-20503
F-201二路进料线
FO

30
FV-20504
F-201三路进料线
FO

31
FV-20505
F-201四路进料线
FO

序
号
阀门位号
位置表述
阀门
事故
状态
现场
实际
状态
行程
时间
(S)
变差％
室内给出阀门开度
确认人
25%
50%
75%
1%
75%
50%
25%
0

32
FV-20506
F-201五路进料线
FO

33
FV-20507
F-201六路进料线
FO

34
PV-20502
F-201瓦斯线
FC

35
FV-20301
分馏塔顶回流线
FO

36
PV-20401A
分馏塔顶回流罐顶
FC

37
PV-20401B
分馏塔顶回流罐顶
FC

38
TV-20601
分馏塔进料旁路
FC

39
PV20506
燃料油进F-201
FC

40
FV-20701
精制柴油出装置界区
FC

41
FV-20401
D-202油出装置线
FC

42
LV-20402
D-202污水出装置线
FC

43
PV-30401
燃料气进D-307线
FC

44
LV-40101
除氧水进E-202线
FC

45
PV-30201B
D-305顶压控
FC

46
PV-30201C
D-305顶压控
FC

47
LV-30201
含硫污水出装置
FC

48
PV-30402
燃料油温控
FC

4高压阀门的调试方法
对于加氢装置一些重要的高压阀、电动阀、切断阀，具体调试项目与方法如下。
序号
阀门位号
位置表述
调试内容
备注
1
FV-10201
P-101A泵最小回流线
室内开关与现场对比；现场手动与现场对比

2
FV-10202
P-101B泵最小回流线
室内开关与现场对比；现场手动与现场对比

3
FV-10203
反应进料泵出控制阀
室内开关与现场对比；现场开关与现场对比

4
TV-10605
E-101壳程跨线
室内开关与现场开度比较；关仪表风后阀是
否锁定开

序号
阀门位号
位置表述
调试内容
备注
5
FV-10501
冷氢温控线
室内开关与现场开度比较；关仪表风后阀是否锁定开。DCS的阀位回讯与现场对比

6
LV-10701A
热高分油去热低分线
室内开关与现场对比；现场手动与现场对比

LV-10701B
热高分油去热低分线
室内开关与现场对比；现场手动与现场对比

7
FV-10702
热高分油去透平线
室内开关与现场对比；现场手动与现场对比

9
LV-114
冷高分污水出
室内开关与现场对比；现场手动与现场对比

10
LV-112
冷高分油出线
室内开关与现场对比；现场开关与现场对比

11
FV-10903
注水泵出线
室内开关与现场对比；现场开关与现场对比

12
FV-10901
P-102A最小回流线
室内开关与现场对比；现场开关与现场对比

13
FV-10902
P-102B最小回流线
室内开关与现场对比；现场开关与现场对比

14
FV-11303
P-103A最小回流线
室内开关与现场对比；现场开关与现场对比

15
FV-11304
P-103B最小回流线
室内开关与现场对比；现场开关与现场对比

16
FV-11302
注胺泵出线
室内开关与现场对比；现场开关与现场对比

17
HV-11201
循环氢脱硫塔旁路
室内开关与现场对比；现场开关与现场对比

18
LV-11202
C-101底富胺液出
室内开关与现场对比；现场开关与现场对比

19
FV-11401
废氢排放线
室内开关与现场对比；现场开关与现场对比

20
FV-11404
防喘振线
室内开关与现场对比；现场开关与现场对比

21
LV-11402
D-107底液去D-309线
室内开关与现场对比；现场开关与现场对比

22
PV-11502B
K-102A 一返一线
室内开关与现场对比；现场开关与现场对比

23
PV-11502A
K-102A 二返二线
室内开关与现场对比；现场开关与现场对比

24
PV-11503B
新氢去D-307线
室内开关与现场对比；现场开关与现场对比

25
PV-11503A
新氢去放空线
室内开关与现场对比；现场开关与现场对比

26
LV-11502
D-108底部液体放空线
室内开关与现场对比；现场开关与现场对比

27
LV-11501
D-109A液体去D-105线
室内开关与现场对比；现场开关与现场对比

28
PV-11602B
K-102B 一返一线
室内开关与现场对比；现场开关与现场对比

29
PV-11502A
K-102B 二返二线
室内开关与现场对比；现场开关与现场对比

30
LV-11601
D-109B液体去D-105线
室内开关与现场对比；现场开关与现场对比

序号
阀门位号
位置表述
调试内容
备注
31
XZV-10101
原料进过滤器入
仪表给信号；现场开关；室内开关反馈对照

32
XZV-10201
原料油至E-103
仪表给信号；现场开关；室内开关反馈对照

33
XZV-10202
热高分油进HT-101
仪表给信号；现场开关；室内开关反馈对照

34
XZV-10301
燃料气进F-101线
仪表给信号；现场开关；室内开关反馈对照

35
XZV-10302
燃料气进F-101线
仪表给信号；现场开关；室内开关反馈对照

36
XZV-10303
燃料气进F-101线
仪表给信号；现场开关；室内开关反馈对照

37
XZV-10304
燃料气进F-101线
仪表给信号；现场开关；室内开关反馈对照

38
PV-10302
F-101东侧炉膛压控阀
室内开关与现场对比；现场开关与现场对比

39
PV-10310
F-101西侧炉膛压控阀
室内开关与现场对比；现场开关与现场对比

40
XV-10401
F-101东侧烟气去大气
室内开关与现场对比；现场开关与现场对比

41
XV-10402
F-101西侧烟气去大气
室内开关与现场对比；现场开关与现场对比

42
XV-10403
F-101 烟气去 F-201
室内开关与现场对比；现场开关与现场对比

43
PV-20505
F-201炉膛压控阀
室内开关与现场对比；现场开关与现场对比

44
XZV-10405
总烟气直接去烟囱
室内开关与现场对比；现场手动与现场对比

45
XZV-10404
总烟气去空气预热器
室内开关与现场对比；现场开关与现场对比

46
XV-10405
引风机入控制阀
室内开关与现场对比；现场开关与现场对比

47
HV-20501
鼓风机入控制阀
室内开关与现场对比；现场开关与现场对比

48
XV-10407
空气侧预热器副线
室内开关与现场对比；现场开关与现场对比

49
HV-20502
空气进F-201
室内开关与现场对比；现场开关与现场对比

50
HV-20301
空气进F-101东侧
室内开关与现场对比；现场开关与现场对比

51
HV-20302
空气进F-101西侧
室内开关与现场对比；现场开关与现场对比

52
XZV-10701
热高分液至D-104
室内开关与现场对比；现场开关与现场对比

53
XZV-112
D-103底酸性水流出线
仪表给信号；现场开关；室内开关反馈对照

54
XZV-113
D-103 油至 D-105
仪表给信号；现场开关；室内开关反馈对照

55
XZV-10901
P-102 出
仪表给信号；现场开关；室内开关反馈对照

56
XZV-11302
贫胺液进C-101线
仪表给信号；现场开关；室内开关反馈对照

57
XZV-111
紧急放空线
仪表给信号；现场开关；室内开关反馈对照

序号
阀门位号
位置表述
调试内容
备注
58
XZV-11201
C-101底富胺液出线
仪表给信号；现场开关；室内开关反馈对照

59
XZV-20501
燃料气进F-201
仪表给信号；现场开关；室内开关反馈对照

60
XZV-20502
燃料气进F-201
仪表给信号；现场开关；室内开关反馈对照

61
MZV-11402
K-101入管
室内开关与现场对比；现场开关与现场对比。

62
MZV-11401
K-101出管
室内开关与现场对比；现场开关与现场对比。

63
XZV-11502
新氢至K-101出管
室内开关与现场对比；现场开关与现场对比。

64
XZV-11501
新氢机分液罐入管
室内开关与现场对比；现场开关与现场对比。

65
XZV-20503
燃料油进F-201
室内开关与现场对比；现场开关与现场对比。

5装置联锁调试
5. 1联锁调试的基本要求
（1）对于液位、压力、温度联锁信号，由现场一次表给出信号或仪表提供模拟信号来观察联锁动作情况。
（2）对于涉及到机泵的联锁，由电气给到试验位置来观察联锁动作后的状态情况。
（3）对于联锁涉及到阀的状态，要求现场实际动作到位。
（4）在调试一个信号时，其他联锁信号旁路。
（5）对于三取二、二取二联锁，要先试每一个信号，联锁不动作，当有两个信号同时满足时则联锁动作。
（6）联锁校验时，先分解成单个联锁回路，当单个联锁系统试验合格后，再做整套联锁系统的联动试验。
5.2装置连锁图

注1:人工判断是否停机。

5.3主要工艺设备紧急停车自动联锁保护系统
1. 紧急泄压停车自动联锁保护系统
0.7 Mpa/Min.自动/手动紧急泄压联锁停车系统启动条件:
A. 循环氢压缩机本机系统故障停机；
B. 装置内出现紧急情况如：发生火灾等。
联锁内容：
A. 循环压缩机停车（人工判断停机）；
B. 新氢压缩机零负荷（人工判断停机）;
C. 加氢进料泵停泵；
D. 贫溶剂泵停泵；
E. 反应进料加热炉熄火。
2. 加氢进料泵停车自动联锁保护系统
发生下列条件之一加氢进料泵紧急停车：
A. 装置紧急泄压；
B. 循环氢压缩机停运;
C, 泵组内部故障。
当加氢进料泵停车时，引起以下动作：
A. 反应进料加热炉熄火停炉（常明火嘴不灭）；
B. 泵出调节阀关闭；
C. 泵出切断阀关闭。
透平联锁如下：
A. 当热高分液位低低限时（三取二）联锁系统动作，自动切断透平入管上的紧急切断阀；
B. 液力透平505-HT-101透平超速或其它机械故障，切断液力透平入紧急切断阀。
3. 反应进料加热炉（ 505-H01）停炉自动联锁保护系统
发生下列条件之一时，反应进料加热炉紧急熄火停炉：
A. 装置紧急泄压；
B. 循环氢压缩机停车；
C. 燃料气压力低低限；
D. 加氢进料泵停机（人工判断停炉）；
E. 反应器入温度超高限。
停炉时，常明火嘴不灭；当常明火嘴燃料气压力低低限时，常明火嘴才自动熄灭；反应进料加热炉熄火停炉不引发其他设备联锁停车，但此时应调整有关工艺参数。
4. 循环氢压缩机（ 505Y-101）停车自动联锁保护系统
循环氢压缩机在该装置中应最大限度的保持运行状态，即使在0.7MPa/min紧急泄压（着火或反应器超温）时，也应尽量维持运转或最大量的运行，以便把反应系统中的热量携带出去，除非循环氢机因内部故障或其它工艺参数超限不得不停机。
循环氢压缩机发生下述条件即可自动停机：
A. 循环氢压缩机入分液罐液位超高限；
B. 0.7MPa/min紧急泄压启动人工判断停机）；
C. 机组本身的机械故障。
当循环氢压缩机停车时，引起以下动作：
A. 加氢进料泵停车；
B. 0.7MPa/min紧急泄压启动；
C. 新氢压缩机零负荷人工判断停机）；
D. 反应进料加热炉停炉。
5. 新氢压缩机（ 505Y-102A/B）停车联锁系统
发生下述条件之一时，新氢压缩机停机：
A. 0.7MPa/min泄压启动，机组处于零负荷，人工判断停机；
B. 机组内部故障；
C. 手工停机（触发就地或中控制室停机按钮）。
新氢压缩机停车，一般不引发其他设备联锁停车，但应调整有关工艺参数。
6. 热高压分离器（505-D-102），冷高压分离器（505-D-103），循环氢脱硫塔（505->101），循环
氢压缩机入分液罐（ 505-D-107）
（1）热高压分离器
当热高分液位低低限时（三取二）联锁系统动作，自动切断热高分液体出管上的紧急切断阀。
（2）冷高压分离器
A. 当冷高分液位低低限时（三取二）联锁系统动作，自动切断冷高分油出管上的紧急切断阀。
B. 当冷高分界位低低限时联锁系统动作，自动切断酸性水出管上的调节阀。
（3）循环氢脱硫塔
当循环氢脱硫塔液位低低限时（三取二）联锁系统动作，自动切断塔底富液出管上的紧急切断阀。
（4）循环氢压缩机入分液罐
当循环氢压缩机入分液罐液位高高限时（三取二）联锁系统动作，循环氢压缩机停车。
7. 贫溶剂泵（505-P-103A/B）停车自动联锁保护系统
发生下述条件之一时，自动联锁停贫溶剂泵：
A. 循环氢压缩机停车；
B. 泵组内部故障；
C. 循环氢脱硫塔（ 505V-101）液位高高，关闭贫溶剂泵出切断阀。
8. 分馏塔底重沸炉505-F-201
当发生下述情况之一时，自动联锁主火嘴停炉:
A.进料流量低低；
B.燃料气总管压力低限。
常明火嘴不熄火，常明火嘴的熄火只与燃料气压力低低限有关。
9. 放空罐（505-D-308）液面与放空油泵（50印-302）电机联锁。
10. 地下污油罐（505-）-303）液面与地下污油泵（505-P-303）电机联锁。
11. 地下溶剂罐（ 505-）-306 ）液面与地下溶剂泵（ 505-P-304 ）电机联锁。
