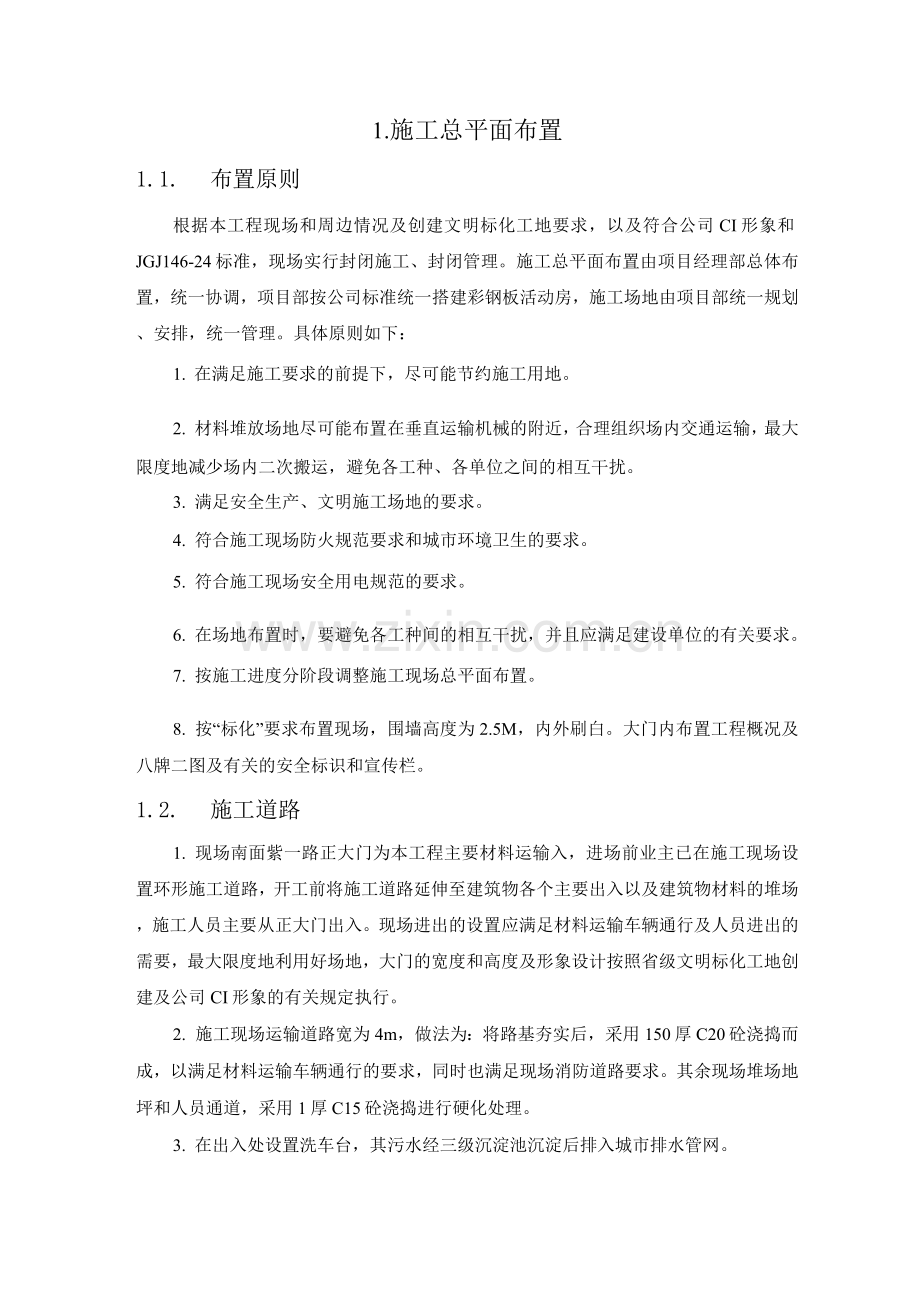

1.施工总平面布置
1.1. 布置原则
根据本工程现场和周边情况及创建文明标化工地要求，以及符合公司CI形象和JGJ146-24标准，现场实行封闭施工、封闭管理。施工总平面布置由项目经理部总体布置，统一协调，项目部按公司标准统一搭建彩钢板活动房，施工场地由项目部统一规划、安排，统一管理。具体原则如下：
1. 在满足施工要求的前提下，尽可能节约施工用地。
2. 材料堆放场地尽可能布置在垂直运输机械的附近，合理组织场内交通运输，最大限度地减少场内二次搬运，避免各工种、各单位之间的相互干扰。
3. 满足安全生产、文明施工场地的要求。
4. 符合施工现场防火规范要求和城市环境卫生的要求。
5. 符合施工现场安全用电规范的要求。
6. 在场地布置时，要避免各工种间的相互干扰，并且应满足建设单位的有关要求。
7. 按施工进度分阶段调整施工现场总平面布置。
8. 按“标化”要求布置现场，围墙高度为2.5M，内外刷白。大门内布置工程概况及八牌二图及有关的安全标识和宣传栏。
1.2. 施工道路
1. 现场南面紫一路正大门为本工程主要材料运输入，进场前业主已在施工现场设置环形施工道路，开工前将施工道路延伸至建筑物各个主要出入以及建筑物材料的堆场，施工人员主要从正大门出入。现场进出的设置应满足材料运输车辆通行及人员进出的需要，最大限度地利用好场地，大门的宽度和高度及形象设计按照省级文明标化工地创建及公司ci形象的有关规定执行。
2. 施工现场运输道路宽为4m，做法为：将路基夯实后，采用150厚C20砼浇捣而成，以满足材料运输车辆通行的要求，同时也满足现场消防道路要求。其余现场堆场地坪和人员通道，采用1厚C15砼浇捣进行硬化处理。
3. 在出入处设置洗车台，其污水经三级沉淀池沉淀后排入城市排水管网。

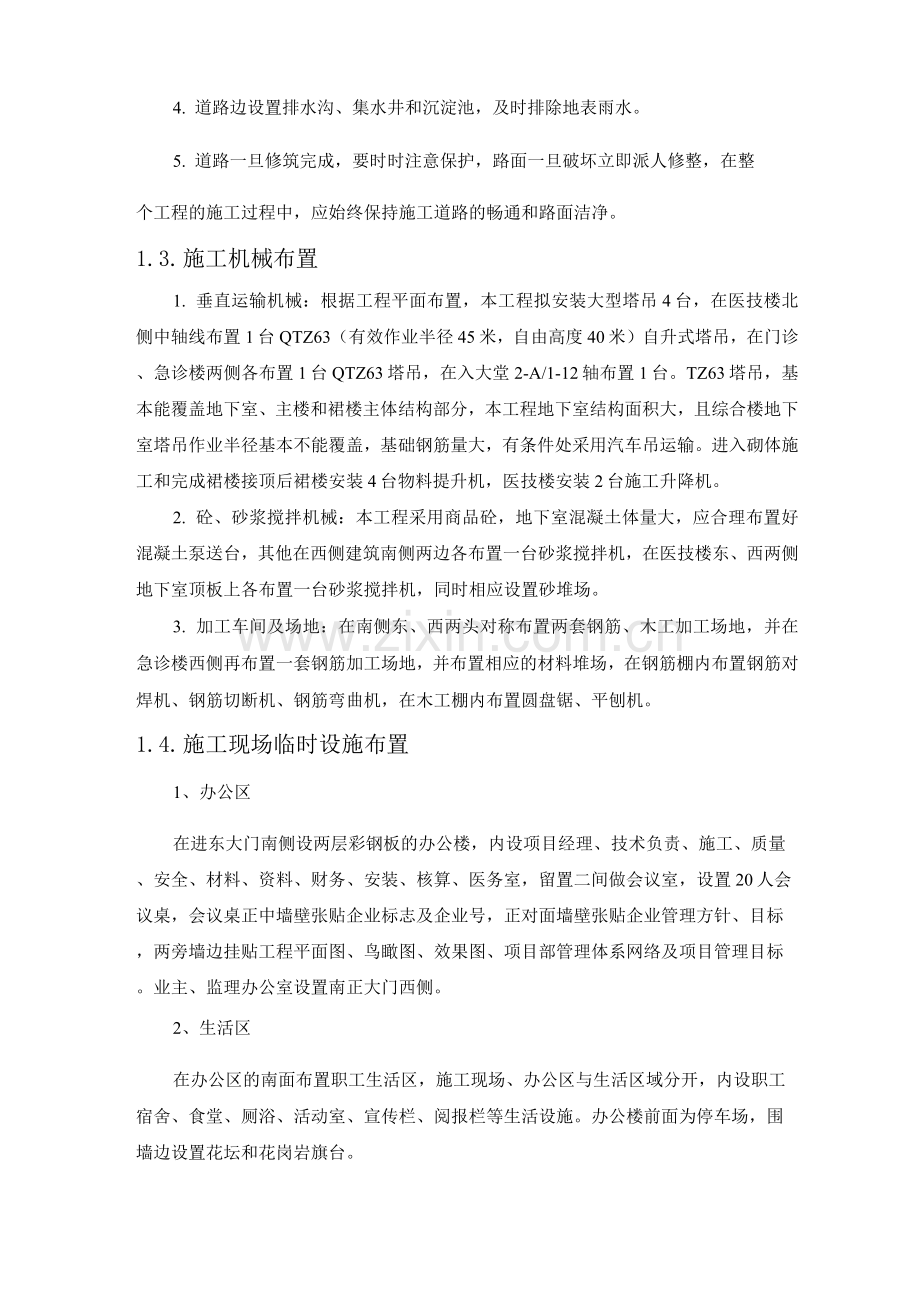

4. 道路边设置排水沟、集水井和沉淀池，及时排除地表雨水。
5. 道路一旦修筑完成，要时时注意保护，路面一旦破坏立即派人修整，在整
个工程的施工过程中，应始终保持施工道路的畅通和路面洁净。
1.3. 施工机械布置
1. 垂直运输机械：根据工程平面布置，本工程拟安装大型塔吊4台，在医技楼北侧中轴线布置1台QTZ63（有效作业半径45米，自由高度40米）自升式塔吊，在门诊、急诊楼两侧各布置1台QTZ63塔吊，在入大堂2-A/1-12轴布置1台。TZ63塔吊，基本能覆盖地下室、主楼和裙楼主体结构部分，本工程地下室结构面积大，且综合楼地下室塔吊作业半径基本不能覆盖，基础钢筋量大，有条件处采用汽车吊运输。进入砌体施工和完成裙楼接顶后裙楼安装4台物料提升机，医技楼安装2台施工升降机。
2. 砼、砂浆搅拌机械：本工程采用商品砼，地下室混凝土体量大，应合理布置好混凝土泵送台，其他在西侧建筑南侧两边各布置一台砂浆搅拌机，在医技楼东、西两侧地下室顶板上各布置一台砂浆搅拌机，同时相应设置砂堆场。
3. 加工车间及场地：在南侧东、西两头对称布置两套钢筋、木工加工场地，并在急诊楼西侧再布置一套钢筋加工场地，并布置相应的材料堆场，在钢筋棚内布置钢筋对焊机、钢筋切断机、钢筋弯曲机，在木工棚内布置圆盘锯、平刨机。
1.4. 施工现场临时设施布置
1、办公区
在进东大门南侧设两层彩钢板的办公楼，内设项目经理、技术负责、施工、质量、安全、材料、资料、财务、安装、核算、医务室，留置二间做会议室，设置20人会议桌，会议桌正中墙壁张贴企业标志及企业号，正对面墙壁张贴企业管理方针、目标，两旁墙边挂贴工程平面图、鸟瞰图、效果图、项目部管理体系网络及项目管理目标。业主、监理办公室设置南正大门西侧。
2、生活区
在办公区的南面布置职工生活区，施工现场、办公区与生活区域分开，内设职工宿舍、食堂、厕浴、活动室、宣传栏、阅报栏等生活设施。办公楼前面为停车场，围墙边设置花坛和花岗岩旗台。
3、宿舍
职工宿舍采用两层彩钢板房，共计五幢宿舍楼，每层10间，房间尺寸为60*33,每间宿舍放五张双层钢床，单间最多可住8-9人，宿舍门挂标牌，注明宿舍管理制度。宿舍楼内安排三间职工活动室，配置乒乓球桌、棋牌、29寸彩电、报纸杂志等供职工娱乐、丰富职工生活，并设专人管理。
4、厕所、浴室
厕所、浴室设置在生活区的南侧转角处，采用砖砌房，内外墙抹灰、刷白色涂料，尺寸为60*180，地面采用防滑地砖铺贴，墙裙面砖饰面，塑料扣板吊顶，设专人定时冲洗打扫，喷洒空气清新剂，保持环境清洁，厕所外地下设临时化粪池一座，污水经沉淀后与市政污水管网连通。
5、食堂
食堂为单独一幢彩钢板房，厨房采用砖砌房；内墙面贴白瓷砖,地面铺地砖。食堂内设电热开水壶供给开水，气温高时在施工场地内设置临时茶水棚和茶水筒供应开水。餐厅兼做职工学校，对职工进行安全教育、传授有关新技术、新产品及有关法令、法规。
6、施工区临时设施的布置：主楼南侧布置材料仓库、机修车间、标养室，班组仓库、危险品仓库。
7、对现场施工区和办公生活区空闲场地，精心规划，合理布置绿化地。在南正大门设置八牌牌二图和花坛和茶水亭。大门附近办公楼、宿舍楼与施工区采用临时围墙与施工区隔离。
8、在现场进出大门处设置门卫，实行24小时值勤，对人员和物料进出严格检查和登记管理。
1.5. 施工临时用水布置
本工程施工临时用水为工程施工用水、施工现场生活用水、生活区生活用水和消防用水四个部分组成。水源设在现场西北角，现场总供水总管经计算需DN1楼层用水采用直径50的铝塑管通至各楼层，以满足楼层部位消防及施工用水，施工现场的重点防火部位布设消火栓具体管线布置详见施工现场平面布置图。
1. 6.施工临时用电
由于本工程体量大、供电线路长，在生活区围墙边设一台变压器进行供电，并设置变配电房对整个施工现场进行供电，施工现场电力线路采用三相五线制，同时考虑到建筑占地面积大，为减少临时线路电气设备的金属外壳必须与专用保
护零线连接。
1、初步设计所有临时用电的配电线路均采用电缆埋地和沿电缆沟敷设，通过交通要道等处采用钢管保护。临时施工用电安全按照《施工临时安全用电安全技术规范》JGJ46—25和《建筑施工安全检查标准》JG59 99及安徽省的有关规定，并参照施工组织总设计要求。本工程采用TN—S专用保护接零系统即三相五线制。临时施工用电设三级配电、三级保护，即总配电室的配电柜一一分配电箱 开关箱。实行一机一箱一闸一漏保。
2、施工现场电力线路采用三相五线制，电气设备的金属外壳必须与专用保护零线连接。
3、利用建设单位提供的变压器，进线电缆采用(YJV4 x 150+1 x 952 ) + (YJV4X 1202+1 X 702 )沿电缆沟引进，施工现场拟建配变电房配制配电柜，由配电柜分别向各单体的分配电箱、钢筋加工场、生活区、塔吊和混凝土输送泵等设置动力专线，其余分配电箱分别引出向物料提升机、施工升降机、模板加工供电的分支动力专线；生活区配电箱分设食堂配电箱和职工住宿区照明配电箱，另现场办公室特设一路照明专线。
4、到现场各配电箱用YJV电缆埋地敷设，其中埋地深度在6mm以上，用细砂覆盖保护，上面用红砖或水泥预制板等作保护。
5、楼层埋设钢套管电缆，电缆线通过每层引至楼层总配电箱，水平供电由楼层总配电箱接出分配电箱和开关箱，再由分配电箱和开关箱接至用电机具。
6、配电系统布置及操作必须合下图要求：
配电系统布置示意图
变电所低压输出
总
配
电
箱
—
分
配
电
箱

开
关
箱
—
用电机具

,

小于30.0
小于3.0
布置距离小于1;

1.7. 施工现场排水设施的布置
1. 在本工程场地周边设置排水明沟网，排水沟坡度为0.2%,沟底和沟壁砖砌后用水泥砂浆抹光。排水沟穿过道路时，在道路下埋设砼管。在场地转角处和适当部位设置足够的砖砌集水井，用水泥砂浆粉光，井底标高根据实际情况确定。保持排水沟排水通畅，做到场内无积水。
2. 基坑内排水：地下室施工时，污水及雨水等用地坑集中，用污水泵抽排至坑外场地三级沉淀池，经沉淀后排入城市市政管网。
3. 道路、堆场排水：施工现场道路、堆场采用砼硬地坪，根据现场排水沟位置，道路、堆场向排水沟方向设置0.3%的坡度，能使雨水、施工排水能自然流向排水沟。
4. 根据现场实际设置一定数量的窨井，窨井采用砖砌窨井，井盖为铸铁窨井盖。
5. 施工现场在大雨期间，当自然排水不能满足排水要求时采用强制排水，强制排水时在各窨井处布置水泵，由水泵抽水直接排出。
6. 为了控制现场施工中的污水，在进出大门及搅拌机处，各设一套专门设计的三级沉淀池，沉淀后的水通过管道排入城市管网。
7. 生活污水：在厕所附近设置一只10号砖砌不覆土化粪池，污水排入化粪池，经化粪池净化处理的污水排入市政排污管网。
8. 现场排水系统安排专人负责管理，经常检查排水系统，一旦发现有损坏立即派人修补，并经常检查排水沟、窨井的泥砂沉淀情况，当泥砂沉淀满时及时进行清理，对用于强制排水的水泵在不使用时应统一保管，并经常检查设备完好情况，保证强制排水时能正常使用。
1.8. 施工现场平面管理措施
1. 施工现场周围设立围墙，其高度为2.5m，外墙面整洁、封闭、严密、完整，设立明显的标志牌和禁令标志，非施工人员不得入内。
2. 加强工地综合治理，作业人员需持证上岗。设专职门卫及纠察，建立门卫及纠察值班制度，严格管理。施工人员进入施工现场应有明显标志，从服装、安全帽的颜色及佩证上来区分各工种员工及管理人员。加强同当地公安部门的联系，所有外来员工应有身份证、劳务证、务工证、暂住证，并加强女职工的计划生育
