室内内排水管道及配件安装工程检验批质量验收记录
工程名称

检验批部位

项目经理

工程施工
单位名称

分包项目经理

专业工长

分包单位

施工执行标准名称及编号

施工班组长

序号
GB50242-22 的规定
施工单位检查评定记录
监理（建设
）
单位验收记录
主控项目
1
隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度就不低于底层卫生器具的上边缘或底层地面高度.

2
生活污水铸铁管道的坡度必须符合设计或下表的规定
O

项次
管径（mm）
标准坡度（%。
）
最小坡度（%。
）

1
50
35
25

2
75
25
15

3
1
20
12

4
125
15
10

5
150
10
7

6
2
8
5

3
生活污水塑料管道的坡度必须符合设计或下表的规定
O

项次
管径（mm）
标准坡度（%。
）
最小坡度（%。
）

1
50
25
12

2
75
15
8

3
110
12
6

4
125
10
5

5
160
7
4

4
排水塑料管必须按设计要求及位置装设伸缩节。如设
计无要求时，伸缩节间距不得大于4m o
高层建筑中明设排水塑料管道应按设计要求设置阻火圈或防火套管。

5
排水主立管及水平干管道均应做通球试验，通球球径

1 / 4

不小于排水管道管径的2/3，通球率必须达到1%。

一
般
项
目
1

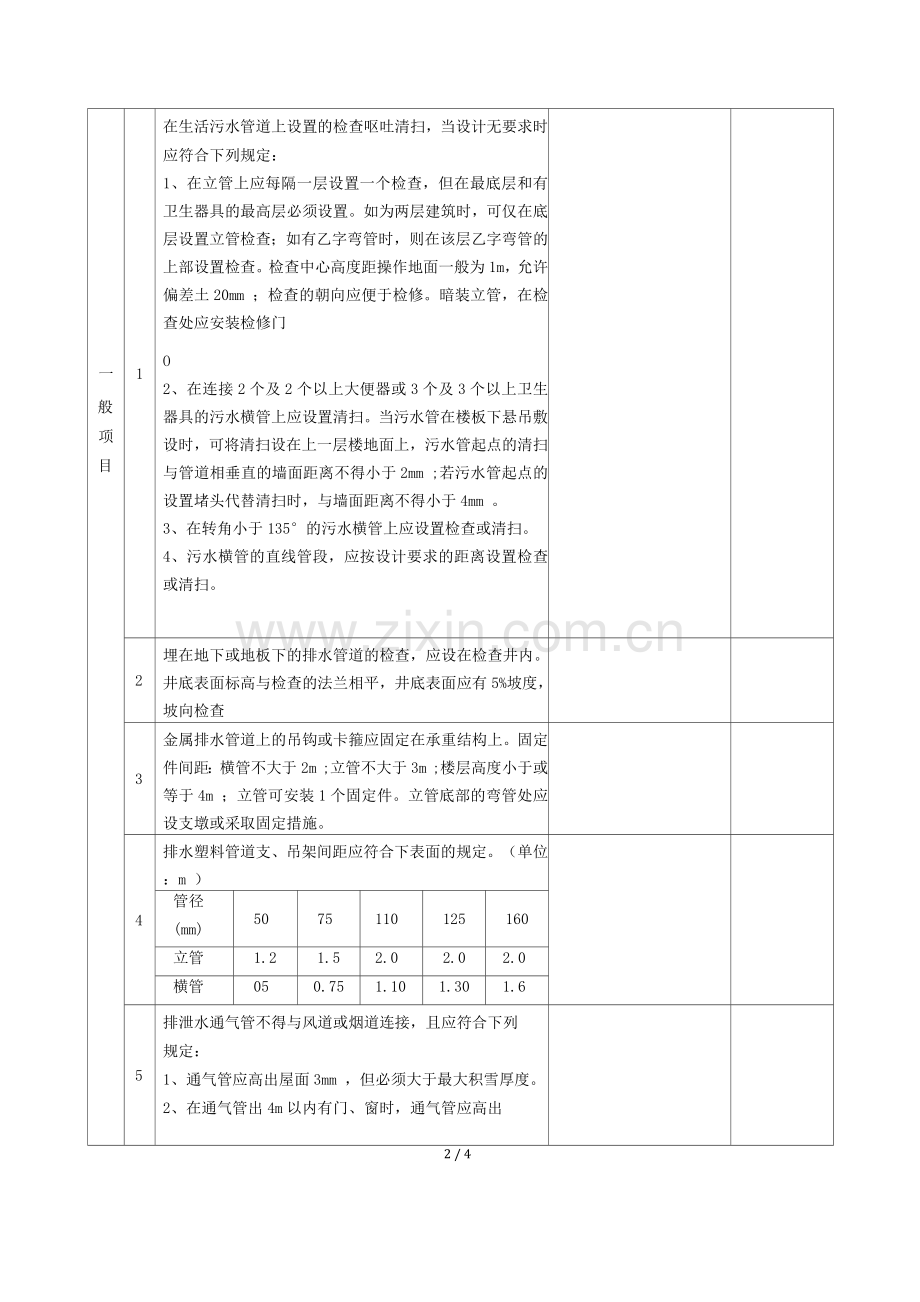

在生活污水管道上设置的检查呕吐清扫，当设计无要求时应符合下列规定：
1、在立管上应每隔一层设置一个检查，但在最底层和有卫生器具的最高层必须设置。如为两层建筑时，可仅在底层设置立管检查；如有乙字弯管时，则在该层乙字弯管的上部设置检查。检查中心高度距操作地面一般为1m，允许偏差土20mm ；检查的朝向应便于检修。暗装立管，在检查处应安装检修门
O
2、在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫。当污水管在楼板下悬吊敷设时，可将清扫设在上一层楼地面上，污水管起点的清扫与管道相垂直的墙面距离不得小于2mm ;若污水管起点的设置堵头代替清扫时，与墙面距离不得小于4mm 。
3、在转角小于135°的污水横管上应设置检查或清扫。
4、污水横管的直线管段，应按设计要求的距离设置检查或清扫。

2
埋在地下或地板下的排水管道的检查，应设在检查井内。井底表面标高与检查的法兰相平，井底表面应有5%坡度，坡向检查

3
金属排水管道上的吊钩或卡箍应固定在承重结构上。固定件间距：横管不大于2m ;立管不大于3m ;楼层高度小于或等于4m ；立管可安装1个固定件。立管底部的弯管处应设支墩或采取固定措施。

4
排水塑料管道支、吊架间距应符合下表面的规定。（单位：m ）

管径
(mm)
50
75
110
125
160
立管
1.2
1.5
2.0
2.0
2.0
横管
05
0.75
1.10
1.30
1.6
5
排泄水通气管不得与风道或烟道连接，且应符合下列
规定：
1、通气管应高出屋面3mm ，但必须大于最大积雪厚度。
2、在通气管出4m以内有门、窗时，通气管应高出

2 / 4

门、窗顶6mm或引向无门、窗一侧。
3、在经常有人停留的平屋顶上，通气管应高也屋面2m，并应根据防雷要求设计防雷装置。
4、屋顶有隔热层应从隔热层板面算起。

6
安装未经消毒处理的医院含菌污水管道，不得与其他排水管道直接连接。

7
饮食业工艺设备引出的排水管及饮用水水箱的溢流管，不得与污水管道直接连接，并应留出不小于1mm的隔断空间。

8
通向室外的排水管，穿过墙壁或基本必须下返时，应采用45。三通和5°变头连接，并应在垂直管段顶部设置清扫。

9
由室内通向室外排水检查井的排水管，井内引入管应高于排水管或两管顶相平，并有不小于90 °的水流转角，如跌落差大于3mm可不受角度限制。

1
0
用于室内排水的水平管道与水平管道、水平管道与立管的连接，应采用45°斜三通或5°三通或5°四通和90°斜三通或0°斜四通。立管与排出管端部的连接，应采用两个45°弯头或曲率半径不小于倍管径的90°弯头。

4
项
次
项目（雨水管道安装）
允许偏差
（mm）

1
坐标

2
标高

3
横管纵横向弯曲
铸铁管
每1m

全长（25m以上）

钢
管
每1m
管径小于或等于
1mm

管径大于1mm

全长
（25m 以上）
管径小于或等于
1mm

管径大于1mm

塑料管
每1m

全长（25m以上）

钢筋混凝土管、
混凝土管
每1m

全长（25m以上）

般
项目
3 / 4

4
立管垂直度
铸铁管
每1m

全长（25m以上）

钢管
每1m

全长（25m以上）

塑料管
每1m

全长（25m以上）

5
雨水钢管焊接允许偏差

项
次
项目
允许偏差

1
焊平直度
壁厚＜ 10mm
管壁厚1/4

2
焊缝加强面
高度
+1mm

宽度
+1mm

3
咬边
深度
小于0.5mm

长
度
连续长度
25mm

总长度（两侧）
小于焊缝长度的
10%

施工单位检查评定结果
项目专业质量检员：年月曰
监理（建设）单位验收结论
专业监理工程师（建设单位项目专业技术负责人）：年月曰
