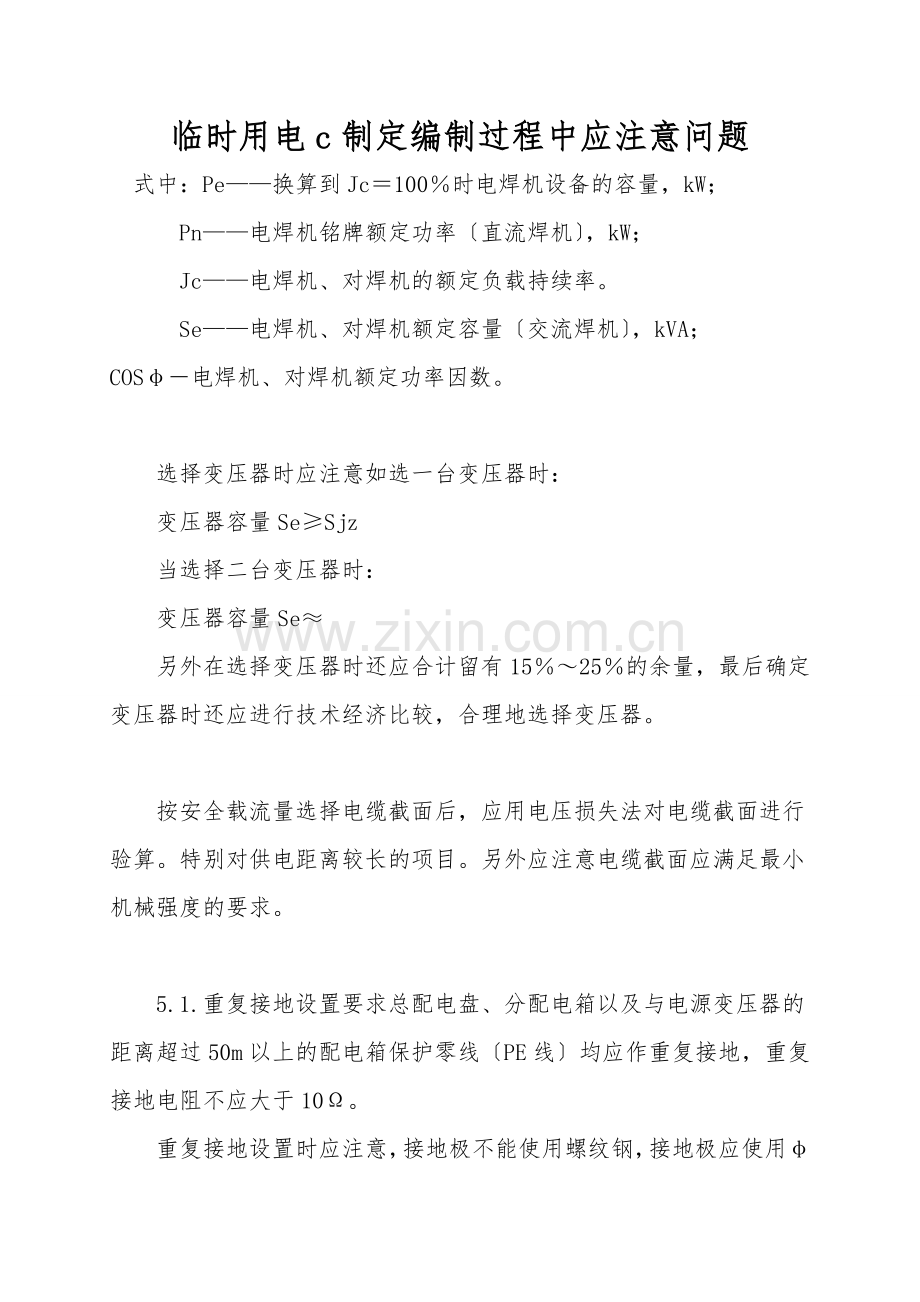

临时用电c制定编制过程中应注意问题
式中：Pe——换算到Jc＝100％时电焊机设备的容量，kW；
　　　Pn——电焊机铭牌额定功率〔直流焊机〕，kW；
　　　Jc——电焊机、对焊机的额定负载持续率。
　　　Se——电焊机、对焊机额定容量〔交流焊机〕，kVA；
COSφ－电焊机、对焊机额定功率因数。

　　选择变压器时应注意如选一台变压器时：
　　变压器容量Se≥Sjz
　　当选择二台变压器时：
　　变压器容量Se≈
　　另外在选择变压器时还应合计留有15％～25％的余量，最后确定变压器时还应进行技术经济比较，合理地选择变压器。

　　按安全载流量选择电缆截面后，应用电压损失法对电缆截面进行验算。特别对供电距离较长的项目。另外应注意电缆截面应满足最小机械强度的要求。

　　5.1.重复接地设置要求总配电盘、分配电箱以及与电源变压器的距离超过50m以上的配电箱保护零线〔PE线〕均应作重复接地，重复接地电阻不应大于10Ω。

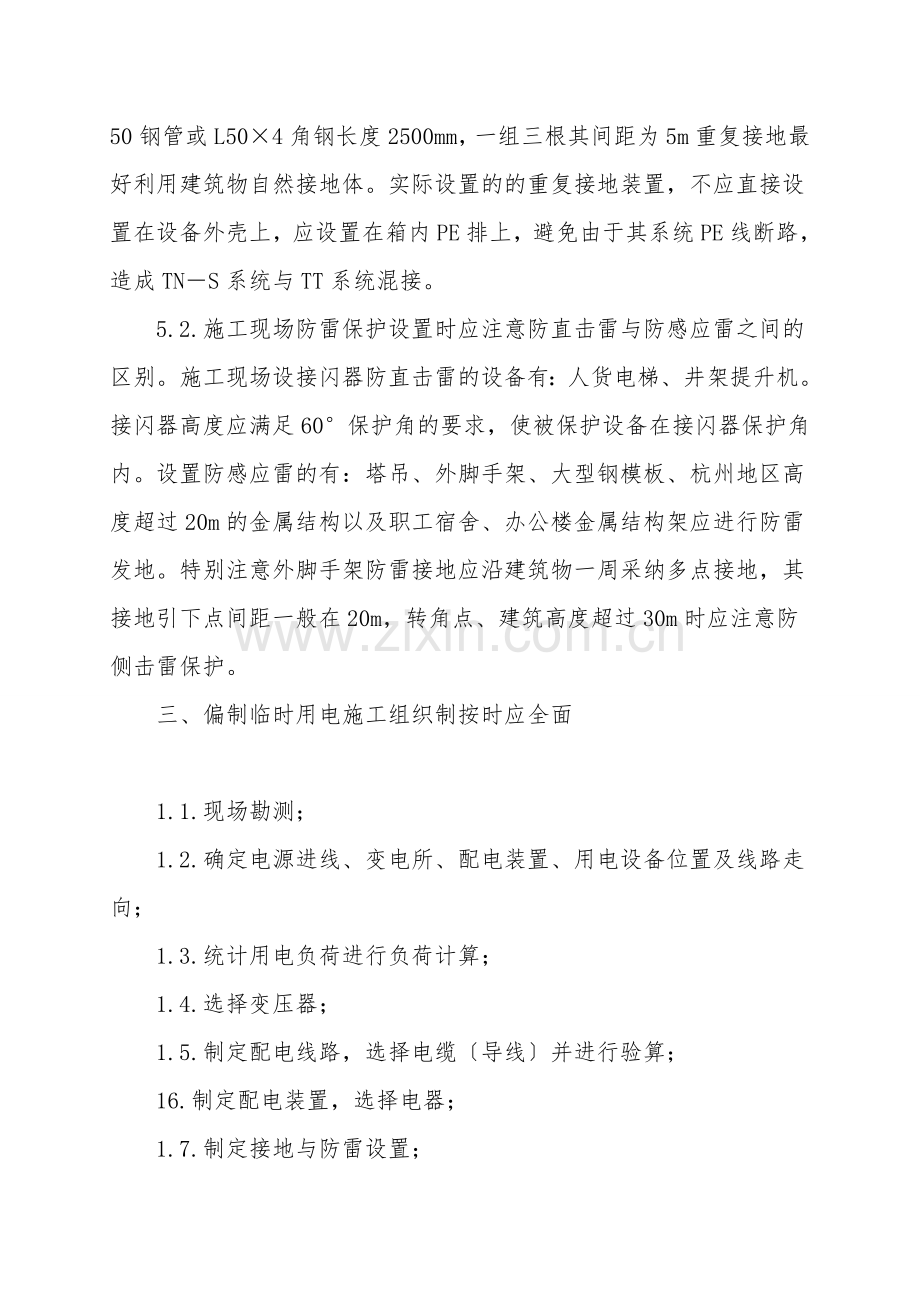

　　重复接地设置时应注意，接地极不能使用螺纹钢，接地极应使用φ50钢管或L50×4角钢长度2500mm，一组三根其间距为5m重复接地最好利用建筑物自然接地体。实际设置的的重复接地装置，不应直接设置在设备外壳上，应设置在箱内PE排上，避免由于其系统PE线断路，造成TN－S系统与TT系统混接。
　　5.2.施工现场防雷保护设置时应注意防直击雷与防感应雷之间的区别。施工现场设接闪器防直击雷的设备有：人货电梯、井架提升机。接闪器高度应满足60°保护角的要求，使被保护设备在接闪器保护角内。设置防感应雷的有：塔吊、外脚手架、大型钢模板、杭州地区高度超过20m的金属结构以及职工宿舍、办公楼金属结构架应进行防雷发地。特别注意外脚手架防雷接地应沿建筑物一周采纳多点接地，其接地引下点间距一般在20m，转角点、建筑高度超过30m时应注意防侧击雷保护。
　　三、偏制临时用电施工组织制按时应全面

　　1.1.现场勘测；
　　1.2.确定电源进线、变电所、配电装置、用电设备位置及线路走向；
　　1.3.统计用电负荷进行负荷计算；
　　1.4.选择变压器；
　　1.5.制定配电线路，选择电缆〔导线〕并进行验算；
　　16.制定配电装置，选择电器；
　　1.7.制定接地与防雷设置；
　　1.8.制定自备发电机组操作使用程序及与市供电网电气联锁的操作措施。
　　1.9.确定外电防护措施；
　　1.10.绘制临时用电工程图纸，主要有供电系统图、供电系统平面布置图、供电立面图、接地装置制定图、自备发电机操作控制原理图。
　　1.11.制定安全用电措施和电气防火措施；

　　2.1. 临时用电施工组织制定审批后，必必须对操作人员进行技术交底工作，同时做好交底记录。
　　2.2制定临时用电检查制度，定期检查。电工天天施工前应进行检查，施工现场项目每七天应检查一次；公司每季度应进行一次检查，检查后应做好检查记录。对检查过程存在的问题应及时整改。
