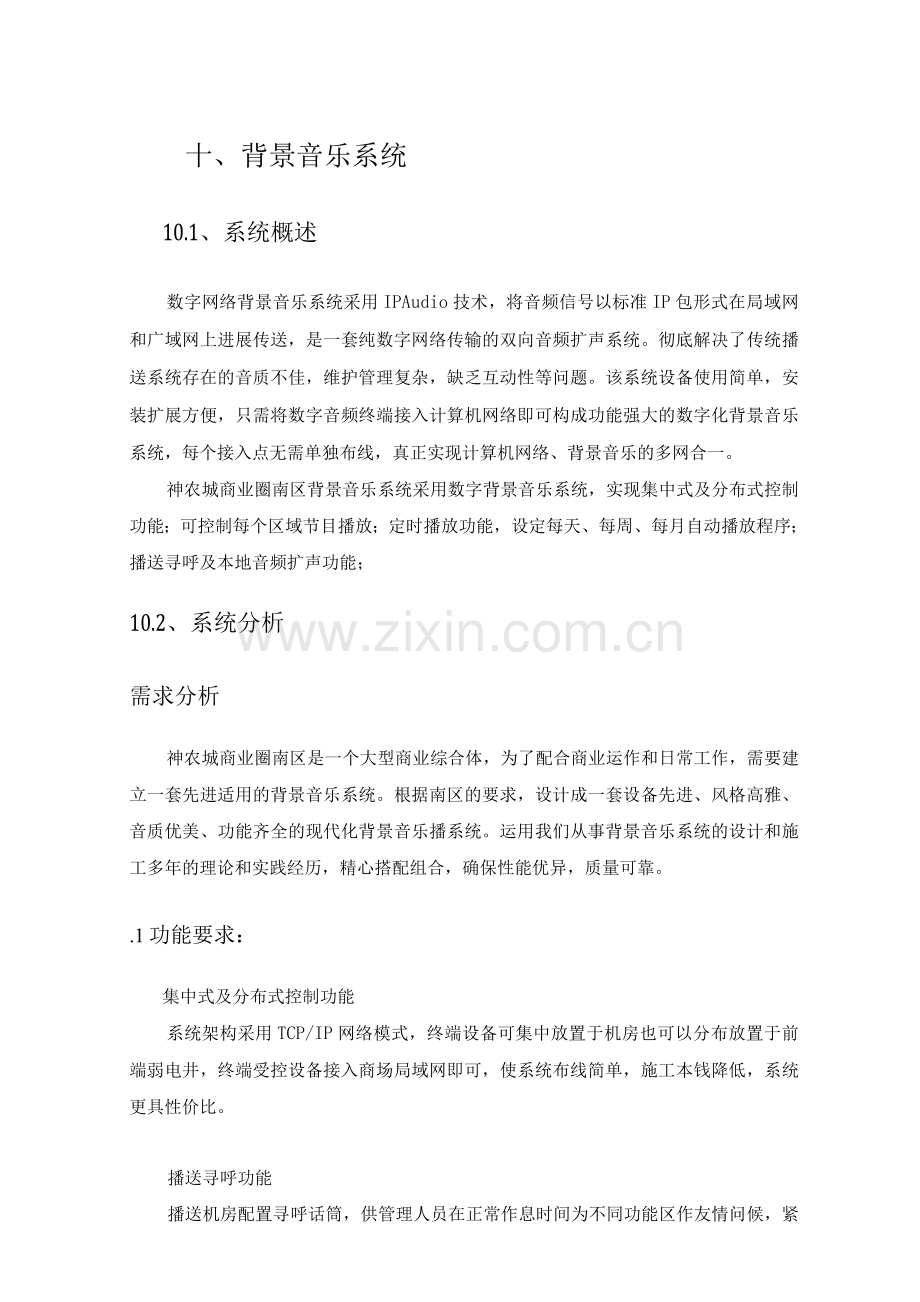

十、背景音乐系统
10.1、系统概述
数字网络背景音乐系统采用IPAudio技术，将音频信号以标准IP包形式在局域网和广域网上进展传送，是一套纯数字网络传输的双向音频扩声系统。彻底解决了传统播送系统存在的音质不佳，维护管理复杂，缺乏互动性等问题。该系统设备使用简单，安装扩展方便，只需将数字音频终端接入计算机网络即可构成功能强大的数字化背景音乐系统，每个接入点无需单独布线，真正实现计算机网络、背景音乐的多网合一。
神农城商业圈南区背景音乐系统采用数字背景音乐系统，实现集中式及分布式控制功能；可控制每个区域节目播放；定时播放功能，设定每天、每周、每月自动播放程序；播送寻呼及本地音频扩声功能；
10.2、系统分析
需求分析
神农城商业圈南区是一个大型商业综合体，为了配合商业运作和日常工作，需要建立一套先进适用的背景音乐系统。根据南区的要求，设计成一套设备先进、风格高雅、音质优美、功能齐全的现代化背景音乐播系统。运用我们从事背景音乐系统的设计和施工多年的理论和实践经历，精心搭配组合，确保性能优异，质量可靠。
.1功能要求：
集中式及分布式控制功能
系统架构采用TCP/IP网络模式，终端设备可集中放置于机房也可以分布放置于前端弱电井，终端受控设备接入商场局域网即可，使系统布线简单，施工本钱降低，系统更具性价比。
播送寻呼功能

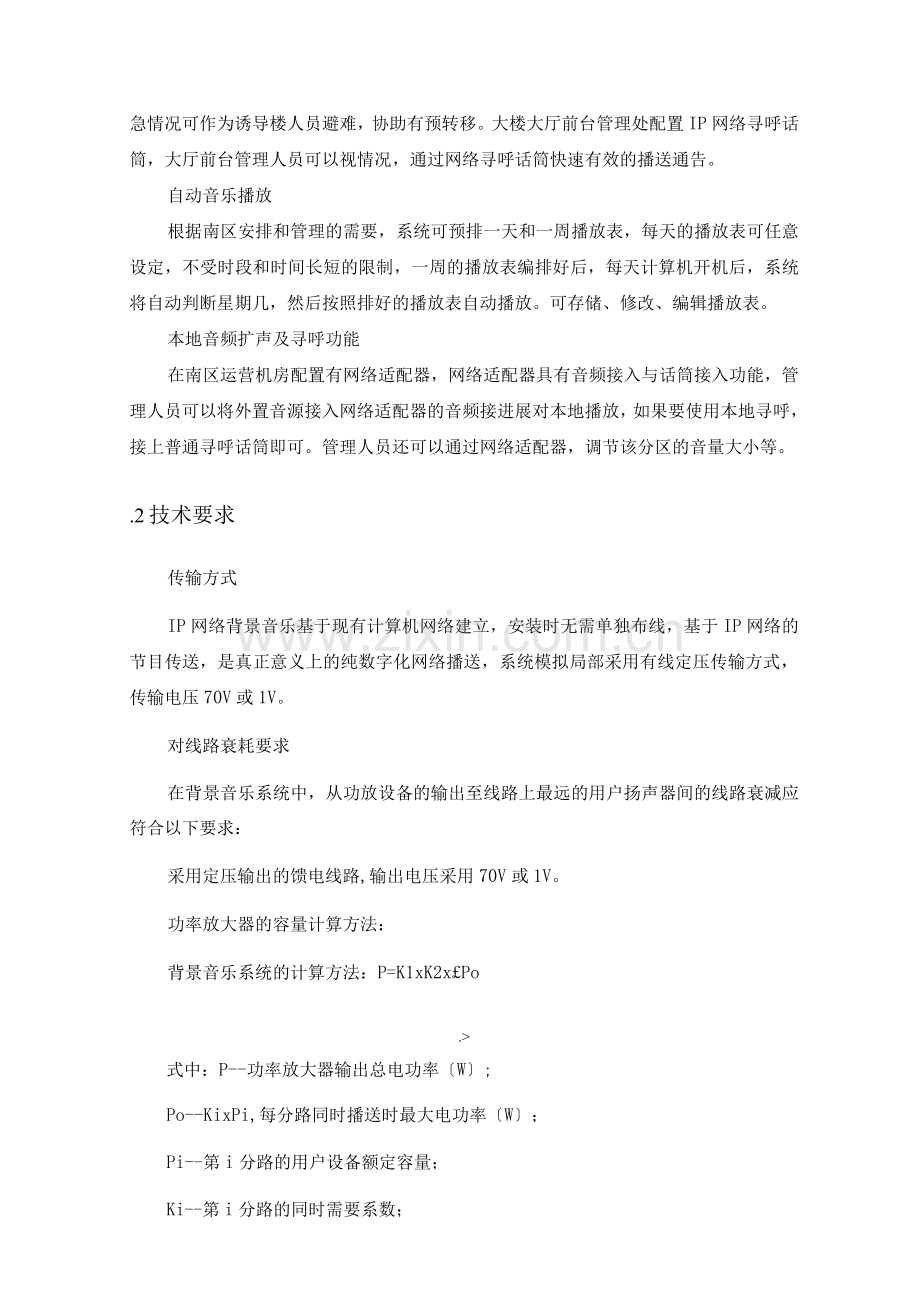

播送机房配置寻呼话筒，供管理人员在正常作息时间为不同功能区作友情问候，紧急情况可作为诱导楼人员避难，协助有预转移。大楼大厅前台管理处配置IP网络寻呼话筒，大厅前台管理人员可以视情况，通过网络寻呼话筒快速有效的播送通告。
自动音乐播放
根据南区安排和管理的需要，系统可预排一天和一周播放表，每天的播放表可任意设定，不受时段和时间长短的限制，一周的播放表编排好后，每天计算机开机后，系统将自动判断星期几，然后按照排好的播放表自动播放。可存储、修改、编辑播放表。
本地音频扩声及寻呼功能
在南区运营机房配置有网络适配器，网络适配器具有音频接入与话筒接入功能，管理人员可以将外置音源接入网络适配器的音频接进展对本地播放，如果要使用本地寻呼，接上普通寻呼话筒即可。管理人员还可以通过网络适配器，调节该分区的音量大小等。
.2技术要求
传输方式
IP网络背景音乐基于现有计算机网络建立，安装时无需单独布线，基于IP网络的节目传送，是真正意义上的纯数字化网络播送，系统模拟局部采用有线定压传输方式，传输电压70V或1V。
对线路衰耗要求
在背景音乐系统中，从功放设备的输出至线路上最远的用户扬声器间的线路衰减应符合以下要求：
采用定压输出的馈电线路,输出电压采用70V或1V。
功率放大器的容量计算方法：
背景音乐系统的计算方法：P=K1xK2x£Po
.>
式中：P--功率放大器输出总电功率〔W〕;
Po--KixPi,每分路同时播送时最大电功率〔W〕；
Pi--第i分路的用户设备额定容量；
Ki--第i分路的同时需要系数；
效劳性播送时，客房节目每套Ki取0.2-0.4;
背景音乐节目Ki取
K1--线路衰耗补偿系数线路衰耗1dB时取1.26；线路衰耗2dB时取1.58；
K2--老化系数，一般取1.2-1.5；
功率放大器容量按该系统扬声器总数的1.5倍确定。
扬声器的设置
扬声器能适应不同环境的需求，且音量和音质都比较讲究。背景音乐扬声器原则上以均匀、分散的原则配置于播送效劳区。其分散的程度应保证效劳区的信噪比不小于15dB。
线路及管道敷设要求
随建筑施工同步敷设管道时，有条件的应将管道敷设在建筑体，并要求按建筑敷设规选用管道的材料和敷设方式，对不便敷设在建筑体的管道，宜采用镀锌钢管、封闭金属线槽。对大型系统的主干线，应采用封闭金属桥架敷设，强电和弱电桥架应严格分开〔不得与照明、电力线同线槽敷设〕，分别走各自的弱电井。
防雷接地要求
雷电及电气干扰，对背景音乐的恶性影响很大，会造成交流噪声和设备芯片老化甚至烧焦，因此，严格的系统防雷接地，除了保护设备之外，还起到净化音质的作用。接地装置可以集中接至建筑体的防雷保护系统。机房强电要有严格的接地措施，并配有漏电保护开关供电源时序器（或电源管理器）接线，其接地电阻不大于4欧姆。室播送设备、机柜设专用地线接至接地装置，其接地电阻不大于4欧姆。
设计原则
神农城商业圈南区背景音乐系统设计需要遵循以下原则：
先进性和可扩展性
现代信息技术的开展，新产品、新技术层出不穷。因此本系统在投资费用许可的情况下应充分利用现代最新技术，以使系统在尽可能长的时间与社会开展相适应。但由于现代科学技术的飞速开展，故必须充分考虑今后的开展需要，设计方案必须具备前瞻性和可扩展性。这种可扩展性不仅充分保护了南区的投资，而且具有较高的综合性能价格比。本设计对此均作了充分考虑，预埋了必要的管线，预留了各种接，极便于系统的扩展和升级。
科学性和规性
背景音乐系统系统与一般播送系统不同，是一个先进复杂的综合性系统工程，必需从系统设计开场，包括施工、安装、调试直到最后验收的全过程，都严格按照国家有关的标准和规，做好系统的标准化设计和科学的管理工作。最后提交正规的测试验收报告及全套施工图纸和技术资料供南区存档。必须确保整个工程经得起各方面的和较长时间的严格考验。
平安性和可靠性
背景音乐系统的建立，直接影响着用户的使用效果、外部形象及投资回报，因此系统设计必须平安、可靠，本方案已充分考虑采用成熟的技术和产品，在设备选型和系统的设计中尽量减少故障的发生。并从线路敷设、设备安装、系统调试以及对南区物业人员的技术培训等方面，都必满足可靠性的要求。特别重要的一点是本方案选用的所有主要关键设备，均取得该设备的生产厂家或代理商的授权证书，并承诺在工程设备的提供、技术支援及售后效劳等方面给予全力支持。
设计依据
本方案的设计是根据神农城商业圈南区系统设计要点、最新建筑平面图、建筑设计图等，并符合以下设计规和技术标准：
"背景音乐系统工程技术规"GB-50526-2010
"智能建筑设计标准"GB/T 50314-26
”火灾报警与消防联动控制"JGJ/T16-92-24.1
”火灾自动报警系统设计规"GB50116-28
”火灾自动报警系统施工及验收规"GBJ50166-27
”建筑电气工程施工质量验收规"GB 50303-22
”综合布线系统工程验收规"GB/T 50312-27
”建筑物电子信息系统防雷技术规"GB 50343-2012
"民用建筑电气设计规"JGJ/T16-28
”高层民用建筑设计防火规"GB545-95〔 25年版〕
南区技术要求和相关建筑平面图
10.3、系统组成
系统选型
南区背景音乐系统工程设计为商场室背景音乐、室信息播送、紧急播送等，南区背景音乐系统设计主要考虑覆盖卖场的公共走道、各品牌卖场等区域；考虑到卖场面积之大，设计覆盖地方多，同时要求每个区域能独立控制音量；为此在设计背景音乐时，我们比照各种解决方案，最后选择我们用数字背景音乐系统进展设计播送。为什么要选择数字背景音乐系统，数字网络播送系统有那方面的使用优势，这些是本次设计要重要说明的一点，为此我们对数字背景音乐系统与传统播送系统进展分析。
数字背景音乐系统介绍
数字背景音乐，利用网络通信TCP/IP协议的优点，采用基于现有的LAN/WAN网络来建立，安装时无需单独布线。基于IP网络的节目传送，解决了传统播送系统存在的线路功率损耗、节目单一、控制方式落后、播送信号传播单向性等弱点，作为数字背景音乐系统，通过基于网络的通信，单独设置系统效劳器和通信终端，通信终端通过网络与系统效劳器连接，采用基于网络传输的数字TCP/IP通信协议，基于网络数字音频技术，将音频信号以数据包形式在局域网和广域网上进展传送，再加上生产厂家独有的核心处理效劳器，结合人性化的操作硬件，组成一套纯数字传输的远程应急呼叫系统。作为新一代具有纯数字音频、紧急呼叫、远程呼叫、音乐播送、应急播送等先进使用功能的数字背景音乐系统，解决了传输区域大、传输难、音频信号损耗高等问题，保证系统传输质量更好，系统更稳定。
数字背景音乐系统采用基于网络传输〔光纤网络〕的播送系统，数字背景音乐系统采用当今世界广泛使用的TCP/IP网络技术，将音频信号以IP包协议形式在局域网和广域网上进展传送，彻底解决了传统播送系统存在的音质不佳，维护管理复杂，互动性能差等问题。在传输方面解决传输距离远、信号损耗到、音质差等问题，借助网络，可以减少施工的难度和对建筑的破坏，减少复杂的施工，降低系统的复杂接线，提高系统的稳定性；传统播送系统，普遍采用音频或调频方式。音频播送受到电压、功率、阻抗等因素影响，传输距离短，频率低，容易受干扰，系统扩展性差。调频播送在调制解调中引入噪声，设备老化、频点偏移也会导致信号失真。基于音频和调频传输的可控制的智能播送，受传输方式的限制，也只能以分区、分组的方式实现控制。导致播送功能不能满足个性化的应用需求。数字背景音乐解决了传统播送系统存在的传输距离短，音质不佳，维护管理复杂，互动性能差等问题。
数字背景音乐系统采用数字压缩技术，每套音乐节目占用带宽约为128K左右，在一百套节目同时播放时最多占用带宽不大于10M，对于上千兆的网络没有任何影响。
数字背景音乐系统与传统播送系统区别
综合背景音乐使用要求，我们设计采用数字背景音乐系统，在日常使用中具有传统播送无可比较的功能优势和施工优势。
数字背景音乐系统利用网络传输的是数字音频信号，音频信号质量到达CD级，传统播送传输音频信号经过长距离传输，很难保证音频信号，经常会引入噪音和电流声。
南区背景音乐系统设计覆盖的面积很大，整个卖场的背景音乐系统如果采用传统播送系统不能解决信号远距离传输，也无法确保远距离传输信号的质量，传统播送传输音频信号经过长距离传输，很难保证音频信号，经常会引入噪音和电流声，利用数字背景音乐系统，采用基于光纤网络传输，传输信号采用IP压缩数据包传输，保证信号传输不受距离限制，保证信号到达每个播送点的质量如一。
系统配置
南区背景音乐系统设计如下：背景音乐系统要求严格按照卖场的背景音乐的设计要求，结合相关设计标准和建立图纸进展设计，背景音乐系统设计要求主要满足卖场的背景音乐播放、信息播送、播送通知、紧急播送等使用需求，背景音乐系统的总效劳器设备位于南区商业运营机房，在南区商业运营机房安装系统的总主控设备、音源设备、消防紧急联动设备、播送呼叫设备、周边设备等，南区商业运营机房的系统效劳器是整个系统的总效劳器，承当整个系统的运行通信，对整个系统进展播送寻呼控制，背景音乐播放控制，支持播送系统数据和音频的传输，支持系统定时播放、临时插播、消防紧急播送等系统效劳器功能；同时提供高品质的背景音乐，背景音乐包括有CD播放器，数字调谐器，PC播放器等。同时在南区商业运营机房安装IP网络适配器和功放，IP网络适配器通过网络交换机与数字背景音乐系统效劳器连接，音频IP网络音频解码终端主要对来自效劳器的控制信号和音频信号进展实时解码和播放，把数字音频信号转换成模拟音频信号传输给功率放大器，最后传输到前端音箱，由音箱放声。
系统分区
神农城商业圈南区根据前端总线式分为7个区，每个区可以单独播放音乐、调节音量，前端总共有257个天花喇叭，115个壁挂喇叭。
系统总体架构
前端设备：吸顶扬声器或壁装一体化优质音箱；
传输链路：前端设备采用70V/1V定压总线制，后端设备采用TCP/IP网络协议传输；
控制中心设备：播控主机、音源设备、播送呼叫设备、监听音箱、功率放大器、播放终端、消防紧急联动设备、播控工作站、播控软件。
背景音乐的控制中心位于南区商业运营机房，在南区商业运营机房设置系统效劳器、音源设备、消防连动控制设备、播送寻呼话筒、周边设备、监听音箱等。由以上设备组成系统的控制局部，整个播送系统以主控播放器为核心，主控播放器主要对整个系统进展播送寻呼控制，背景音乐播放控制，支持播送系统数据和音频的传输，支持系统定时播放、临时插播功能；同时提供高品质的背景音乐，背景音乐包括有CD播放器、数字调谐器、PC播放器等，通过控制软件进展文件播放、临时播送、设置定时播送、建立音乐节目库、设置大楼卖场的日常背景音乐播放等功能，软件采用密码登陆，确保系统平安。
在南区大厅效劳中心安装桌面式IP网络寻呼站，桌面式IP网络寻呼站可以进展对各个区域进展播送，用于紧急播送，在紧急情况下进展播送讲话。
在南区商业运营机房安装IP网络适配器，IP网络适配器通过网络交换机与数字背景音乐系统效劳器连接，音频IP网络音频解码终端主要对来自效劳器的控制信号和音频信号进展实时解码和播放，把数字音频信号转换成模拟音频信号传输给功率放大器，最后传输到前端音箱，由音箱放声。
监控配置IP网络有源监听音箱，通过效劳器软件的控制，可以利用有源监听音箱监听到前端各个区域的节目播放容和播放音量大小。
由电源时序器给播送设备供电，实现供电先后秩序管理。
背景音乐播送设备
IP网络适配器主要对来自主控效劳器的控制信号和音频信号进展实时解码和播放，把数字音频信号转换成模拟音频信号传输给功率放大器，最后传输到前端音箱，由音箱放音；IP网络适配器选择机柜式IP网络适配器,IP终端主要对来自主控效劳器的控制信号和音频信号进展实时解码和播放，把数字音频信号转换成模拟音频信号传输给功率放大器,IP网络适配器外接功率放大器。
公共区域扬声器设备
通过现场勘察，结合卖场的扩声环境进展设置扬器，首先要考虑背景音乐扬声器播放效果不出现声音的偏音和出现死角，另外要确保背景音乐声音在日常播放中不影响人的正常面对面谈话，在出现紧急事故时，能以最大声的效果进展播放，确保每个场所都要听到，扬声器选配还有考虑带场所环境和设计的美观；根据现场环境，装修工天花板的地方安装吸顶喇叭，没安装有天花板的地方安装壁挂喇叭或者吊顶喇叭。
系统拓扑图
10.4、系统功能
南区的背景音乐系统主要用于日常播放业务播送、背景音乐、信息播送等，同时还兼做火灾应急播送。该系统属于以播放背景音乐为主，播放语音播送为辅，同时满足远程寻呼播送等为一体的综合性背景音乐系统，如日常可以利用播送传播相关的休闲轻音乐、知识语音等，通过在系统主机进展预先编制，主机进展自动运行，可以实现系统自动运行，无人值守的播放，自动选择曲目播放，自动控制播放时间，方便、简单、快捷的操作。
播送系统根本功能
背景音乐播放
南区公共区域的背景音乐主要作用是信息发布及背景音乐播放，创出一种轻松愉快的气氛。主要是轻音乐为重点。这些优美的音乐在能够营造一个轻松惬意的环境。背景音乐系统通过主控设备的集中控制，实现音乐的自动定时开启和关闭播放，可通过系统效劳器预先编程音乐节目自动播放程序，由效劳器自动运行，同时具有随时插播、随时暂停、停顿。背景音乐系统配置有CD播放器，效劳器置播放器，满足卖场不同时段播放不同节目的需求。
业务语言播送
业务性播送可通过寻呼话筒对卖场各个区域播放通知、呼叫，插播语音信息。语音播送时可采用停顿背景音乐，也可选择暂停背景音乐播放和手动插播等方式进展语言播送。
自动播放功能
可按用户设置的时间表通过本系统每周或全年自动播放流行歌曲、古典音乐；轻音乐、外文歌曲及其它用户特定的效劳语音提示。如遇突发事件自动对全区告警播送。
节目采集播放
用户可通过计算机、话筒、VCD/CD/MP3等音源编辑输入到系统效劳器。通过系统效劳器软件进展实时采集播放，通过软件采集把节目播放到前端各个楼层喇叭。
独立编程功能
可按星期或日期编程输入播放时间表，系统自动运行。大屏幕中文彩色显示窗，一目了然。系统所有工作状态均直观的显示。
简便的操作
数字背景音乐系统结合鼠标键盘操作，不仅显示直观，操作更为方便人性化，超大触摸屏，可实时显示当前系统工作状态，良好的人机对话功能，初学者无需专业培训亦可轻松掌握，易学易懂易操作。
播送系统软件使用功能
软件控制每个区域节目播放，可以采用手动播放、定时播放、CD播放器、调谐器插播等功能。
具有分组管理功能，可以独立控制到每个区域，每个楼层。
具有建立节目库，满足大楼的多媒体节目播放。
具有软件监听每个区域的播放情况。
具有定时播放功能，设定每天、每周、每月自动播放程序，具有应急播放程序备用。
软件效劳器登录采用密码登录管理，并区分管理员与操作员登录密码，管理员具有最高系统设置权限，确保效劳器系统平安。
10.5、设备介绍
网络播送控制中心
设备用途
ip网络数字播送效劳器软件的运行载体，是播送的控制中心；安装在主控室，对整个播送系统进展实时有效的管理。
数字背景音乐控制中心，采用工业级工控机机箱设计，机箱采用钢构造，有较高的防磁、防尘、防冲击的能力；机械硬盘，专用抗震
设计；
15英寸友好的大幅显示屏幕，简单易用的触摸屏操控;
支持专用百兆网传输，可同时传输上百套节目源。
技术参数
屏幕尺寸
15英寸
屏幕颜色
TFT16位真彩色
操控方式
1240*768分辨率液晶电阻式（四线）触摸屏
工作环境
环境温度：5C~40C;相对湿度：75%
主板
Intel NM10芯片组，*86架构
标准接
1*PS/2 接； 6*串； 1*并； 1*VGA
硬盘
5G
存
DDR3 8MHZ 2G〔因产品不断升级，容量会不断增加〕
网卡
Realtek RTL8103EL, 1M
CPU
Intel ATOM D525,双核四线程，1. 8GHz
系统音频信号信噪比
LINE： 70dB； MIC: 60dB
系统音频信号失真度
1KHz<0. 5%
系统音频信号标准输入电
平
LINE： 3mV MIC: 5mV
系统音频信号标准输出电
平
0dBV
自身耗电量
AC~220V/50Hz/3W
软件操作平台
Windows

桌面式呼叫话筒
设备用途
专业的网络寻呼话筒；
安装在主控室、值班室或领导办公室，可进展单向播送设备特点
.>桌面式设计，黑色氧化铝拉丝面板，精致美观，工艺讲究，现代感十足；
3.4英寸LCD液晶显示屏，19个数字键和功能键，显示明了，操作简单；
设备采用嵌入式计算机技术和DSP音频处理技术设计；采用高速工
业级芯片，启动时间小于1秒钟；
置2W全频监听扬声器，声音清晰、洪亮；
强指向性麦克风，保证通话清晰无干扰；
带耳机输出接，支持免提通话和接收播送；
一路本地线路输入；
一路音频辅助输出，外扩功率放大器；
一个DC24V直流供电接；
有以太网的地方即可接入，支持跨网段和跨路由。
技术参数
网络接
标准RJ45输入
支持协议
TCP/IP,UDP,IGMP（组播）
音频格式
MP3/MP2
采样率
8K〜48KHz
传输速率
10/1Mbps
音频模式
16位立体声CD音质
输出频率
20Hz〜16KHz
谐波失真
<0.3%
信噪比
〉70dB
置扬声器输出阻抗及功率
4Q，2W
辅助线路输入电平
4mV工业标准压线接线端子
Line Out输出电平
775mV工业标准压线接线端子
Line Out输出阻抗
1KQ
MIC输入灵敏度
10mV
环境温度
5°C 〜40°C
>
环境湿度
10%〜90%
功耗
<10W
输入电源
DC24V

IP网络适配器
设备用途
专业的机柜式单通道网络音频解码设备，置数字功率放大器；
安装在各个播送管理区域的弱电间或分控机房，直接连接扬声器回路。
设备特点
标准机柜式设计〔2U/3U〕，黑色氧化铝拉丝面板，人性化的抽手，
讲究的工艺，尽显高档气质；
3. 4英寸LCD液晶显示屏，16个数字键和功能键，方便系统登录、
音乐点播、地址更改等操作，显示明了，操作简单；
设备采用嵌入式计算机技术和DSP音频处理技术设计；采用高速工
业级芯片，启动时间小于1秒钟；
置网络IP解码模块，支持TCP/IP、UDP、IGMP（组播）协议，实现网
络化传输16位立体声CD音质的音乐信号；
置 60W/120W/240W/350W 定阻〔4-16 Q〕，定压〔70V、1V〕功放输出，功率强劲，自由选配；
1路线路〔AU*〕和1路话筒〔MIC〕输入，实现本地外接音源输入和紧急播送输入，具有独立的音量调节；
1路EMC输入，优先网络和所有的外接信号，使各种联动的紧急报警设备多样化；
1路音频信号辅助输出，方便扩展外接功率放大器；
1路三线制报警强切输出接，可以由主机控制报警区域，无需24V强切电源，不限音控数量；
智能电源管理，无音乐或呼叫时，设备自动切断主电源，进入待机
状态，待机功率小于3W,符合国家节能认证要求；同时可软件设置
提前预翻开主电源时间；
本地MIC信号优先辅助输入AU*和网络背景音乐信号；辅助输入AU*和网络背景音乐信号是同级，无优先；网络紧急报警信号优先本地MIC、辅助输入AU*和网络背景音乐信号；EMC优先网络紧急报警信号、本地MIC、辅助输入AU*和网络背景音乐信号；
预留端子，可选择配置DC24V电源供电模块；预留红外接收接，可选择配置遥控器，方便远距离操作。
1路预留PC机下载地址的串，可以适应不同地方的网络地址修改;有以太网的地方即可接入，支持跨网段和跨路由。
技术参数
电源
AC220V
网络接
RJ45
传输速率
10Mbps/1Mbps
支持协议
TCP/IP，UDP，IGMP（组播）
音频格式
MP3/MP2
音频模式
16位立体声CD音质
采样率
8K〜48K
比特率
8K〜512Kbps
EMC输入灵敏度
775mV
AU*输入灵敏度
350mV
MIC输入灵敏度
10mV
可选额定功率
60W
120W
240W
350W
可选功耗
90W
180W
370W
540W
待机功耗
< 3W
频率响应

60Hz
~18KHz +1/-3dB
谐波失真
THD<0.1%
信噪比
>65dB
输出方式
4~16Q定阻输出、70V/1V定压输出
>
保护电路
直流输出、过载、过温、短路保护电路
环境温度
5°C〜40°C
环境湿度
20%〜80%相对湿度，无结露

IP网络有源音箱
设备用途
专业的一体化壁挂式网络音频解码音箱，置网络解码模块、数字立
体声定阻功率放大器和高保真扬声器；
安装在需定点控制的机房。
设备特点
一体化壁挂式设计，精致美观，工艺讲究，尽显高档气质；
采用高速工业级芯片，启动时间小于1秒钟；
主音箱置立体声功率放大器，最大输出功率8Q/2*30W，来推动主、
副音箱的高保真定阻扬声器，音质到达CD级；
主音箱置立体声功率放大器带功率选择分别为8Q/10W、8Q/20W、
8Q/30W，可根据不同的声场要有来选择适宜的功率；
支持左右声道音量、平衡调节；
1路话筒输入和1路立体声线路输入，带音量调节，实现本地扩音；
1路预留PC机下载地址的串端子，可以适应不同地方的网络地址修改；
待机功率小于2W,满足国家环保节能认证的标准；
有以太网的地方即可接入，支持跨网段和跨路由。
技术参数
网络接
标准RJ45
支持协议
TCP/IP, UDP, IGMP〔组播〕
音频格式
MP3/MP2
采样率
8K〜48KHz
传输速率
10/1Mbps
音频模式
16位立体声CD音质
>
输出频率
20Hz〜16KHz
谐波失真
<0.1%
信噪比
>90%
扬声器输出阻抗及额
定功比
〉70dB： 8O/30W工业标准接线端子
辅助线路输入电平
工业标准接线端子
环境温度
5°C〜40°C
环境湿度
20%〜80%相对湿度，无结露
功耗
<70W
输入电源
AC220V/50Hz

CD播放器
设备特点
标准机箱设计，1U铝合金面板；人性化的抽手设计，美观实用
微电脑控制，轻触式按键操作
高亮度动态VFD荧光显示，清晰醒目
采用进数码机芯，系统+ESS解码方案，超强纠错功能
自动播放控制，全数码伺服
可播放：CD/ MP3碟片
1路音频信号左右声道〔L /R〕输出
技术参数
电源
~220V / 50Hz
功耗
30W

数字调谐器
设备特点
标准机箱设计，1U铝合金面板；人性化的抽手设计，美观实用
微电脑控制，轻触式按键操作
高亮度动态VFD荧光显示，清晰醒目
调频、调幅〔AM/FM〕立体声二波段接收可选，电台频率记忆存储可达99个
电台频率自动搜索存储功能，且有断电记忆功能
石英锁相环路频率合成器式调谐回路，接收频率准确稳定
两组接收天线输入：AM接收天线输入；FM接收天线75。输入
1路音频信号左右声道〔L /R〕输出
遥控器控制操作简单
技术参数
电源
~220V / 50Hz
功耗
20W

十六位电源时序器
设备用途
为播送系统其它设备提供电源供电，并可结合系统主机进展电源上、断电管理的设备。
设备特点
标准机柜式设计〔2U〕，黑色氧化铝拉丝面板，人性化的抽手，讲究
的工艺，尽显高档气质；
16路电源输出，每路输出AC220V(10A),电源插总容量达6KVA;
设有电子锁开关，可手动控制16个电源上断电；也可与定时器、智能控制器相连接，实现自动控制；
16路电源插座依次间隔1秒翻开；
有1路24V消防信号输入接； 1路消防短路报警触发信号输出。
一体化优质天花喇叭
技术规格
额定功率(1V)
1.5W, 3W, 6W

额定功率（70V）
0.75W, 1.5W, 3W
阻抗
红：6.7KQ 绿：3.3KQ 白：1.7KQ
灵敏度（1W/1M）
94dB

室壁挂音箱
室壁挂音箱，流线型外观，声音辐射角度大，采用2分频设计。
技术参数
额定功率〔1V〕
6W
额定功率〔70V〕
3W
最大功率
10W
灵敏度
92dB±3dB
阻抗
黑-红-1.7KQ
频率响应
130-16KHz
喇叭单元
6.5”
防护等级
IPx5防尘

前置放大器
接线图
设备用途
具有多路话筒、音频以及紧急信号输入线路，单通道输出的前置放大器；
适用于对普通音源进展前级放大。
设备特点
标准机柜式设计〔2U〕，人性化的设计，讲究的工艺，尽显高档气质;具有5路话筒〔MIC〕输入，3路标准信号线路〔AU*〕输入，2路紧急线路〔EMC〕输入；
第5个话筒〔MIC5〕具有最高优先、强行切入优先功能；MIC5和EMC最高优先权限功能可通过拔动开关交替选择，客户可根据使用情况
选择优先；
4路紧急输入线路具有二级优先，强行切入优先功能；
MIC1、2、3、4、5和2路紧急输入〔EMC〕通道均附设有线路辅助输入接功能；
MIC1、2、3、4和AU*1、2、3可穿插混合输出；
话筒〔MIC〕输入通道和线路〔AU*〕输入通道均可独立调校音量，并设有总音量控制旋钮；
设有高音〔TREBLE〕和低音〔楼宇自控，〕独立调节；具有默音深度调节旋钮和EMC输入增益调节旋钮。
技术参数:
话筒1-5的输入灵敏度
话筒：5mV/6Q非平衡
线路RCA:775MV /10KQ非平衡
辅助1-3输入
AU* : 35mV/10KQ 非平衡
EMC1-2输入
RAC:非平衡 2MV〜10MV/10KQ
MIC:非平衡 5MV〜25MV/6Q
频率响应
20Hz-20KHz(±3dB)
信噪比
MIC 输入：50dB； AU* 输入：80dB
音调调节
低音：丑0dB at 1Hz；
高音：丑0dB at 10KHz
电源
〜220V/50Hz
功耗
20W

纯后级播送扩声机
设备用途
单通道中等功率的纯后级功率放大器；
为播送系统提供区域功率放大，适用于大、中型区域围的播送扩声。
设备特点
标准机柜式设计〔3U〕，人性化的设计，讲究的工艺，尽显高档气质;
1通道LINE不平衡TRS输入，1通道LINE不平衡TRS级联输出；
1通道LINE平衡xLR输入，1通道LINE平衡xLR级联输出；
面板带音量调节旋钮；
产品具有良好的短路、过载、过热等自我保护；
2种功率输出方式：定压输出1V、70V和定阻输出4〜16Q。
技术参数:
额定输出功率
350W
5W
650W
扬声器输出
70V, 1V & 4〜16。
输入灵敏度&
输入阻抗
± 385mV/10KQ,平衡xLR输入端子
775mV/10K。，不平衡TRS输入端子
输出灵敏度
&输出源阻抗
± 385mV/10K。，平衡xLR输出端子
775mV/10K。，不平衡TRS输出端子
过载源电动
势
〉15dB
频率响应
50〜16KHz(+1dB, -3dB )
信噪比
〉90Db
总谐波失真
1KHz时0.5%, 1/3输出功率
”地线悬浮
开关
信号”地线可选接机箱或是悬浮
散热
由前往后强制风冷，散热器温度55度时启动置风扇
保护
过热，过载&短路
电源
〜220V/50Hz
最大耗散功率
5W
720W
950W
>
纯厚级播送扩声机
设备用途
单通道大功率的纯后级功率放大器；
为播送系统提供区域功率放大，适用于较大区域围的播送扩声。
设备特点
标准机柜式设计〔3U〕，人性化的设计，讲究的工艺，尽显高档气质;
1通道LINE不平衡TRS输入，1通道LINE不平衡TRS级联输出；
1通道LINE平衡xLR输入，1通道LINE平衡xLR级联输出；
面板带音量调节旋钮；
产品具有良好的短路、过载、过热等自我保护；
2种功率输出方式：定压输出1V、70V和定阻输出4〜160。
技术参数:
额定输出功率
10W15W
扬声器输出
70 V, 1V & 4〜160
输入灵敏度&输入阻抗
775mV/10K0,平衡 x LR/TRS接
输出灵敏度&输出源阻抗
775mV/47,平衡 xLR 接
频率响应
50〜16KHz(+1dB, -3dB )
信噪比
>90dB
总谐波失真
1KHz时0.5%, 1/3输出功率
"地线悬浮开关
信号"地线可选接机箱或是悬浮
散热
由前往后强制风冷，散热器温度45度时
启动置风扇

八进八出前置信号放大器
设备用途
具有8路独立前级放大通道的前级放大设备；
适用于有多路音源需要同时进展独立前级放大的播送系统。设备特点
.>
设有8路独立输入，输出放大通道，每一通道均可独立调节音量；
1路话筒输入，可独立调校音量；具有最高优先级别，可强行切入优先，8组输出可任意选择，通过LED电平指示；
设有2路紧急输入，紧急输入具有二级优先，当有紧急信号输入时自动切入优先功能及播放紧急音频信号。
技术参数：
电源
〜220V/50Hz
电源功耗
35W
功率放大器、线路放大器和前置放大器的区别和应用
是由前置放大器放大输入的信号，比方通过麦克风拾取的声音信号，由于它比较弱，需要先被放大到一定的电平才可以到其它级上。通常前置具有较高的电压增益，可以将小信号放大到标准电平上。
线路放大器是为了传输使用的，为了减小输送衰减，使接收方得到足够强的信号，输送时要进展电流放大和推动，有时也需要提高电压输送，比方定压播送就是利用这个原理的。
功率放大器主要是放大电流，这样才能推动低阻的扬声器发出声音。当然，这个例子是按音频实例讲的，假设是射频信号，和这个讲法会有些出入，但是意思差不多，像发射机的功放，输出是输出到天线上的。
