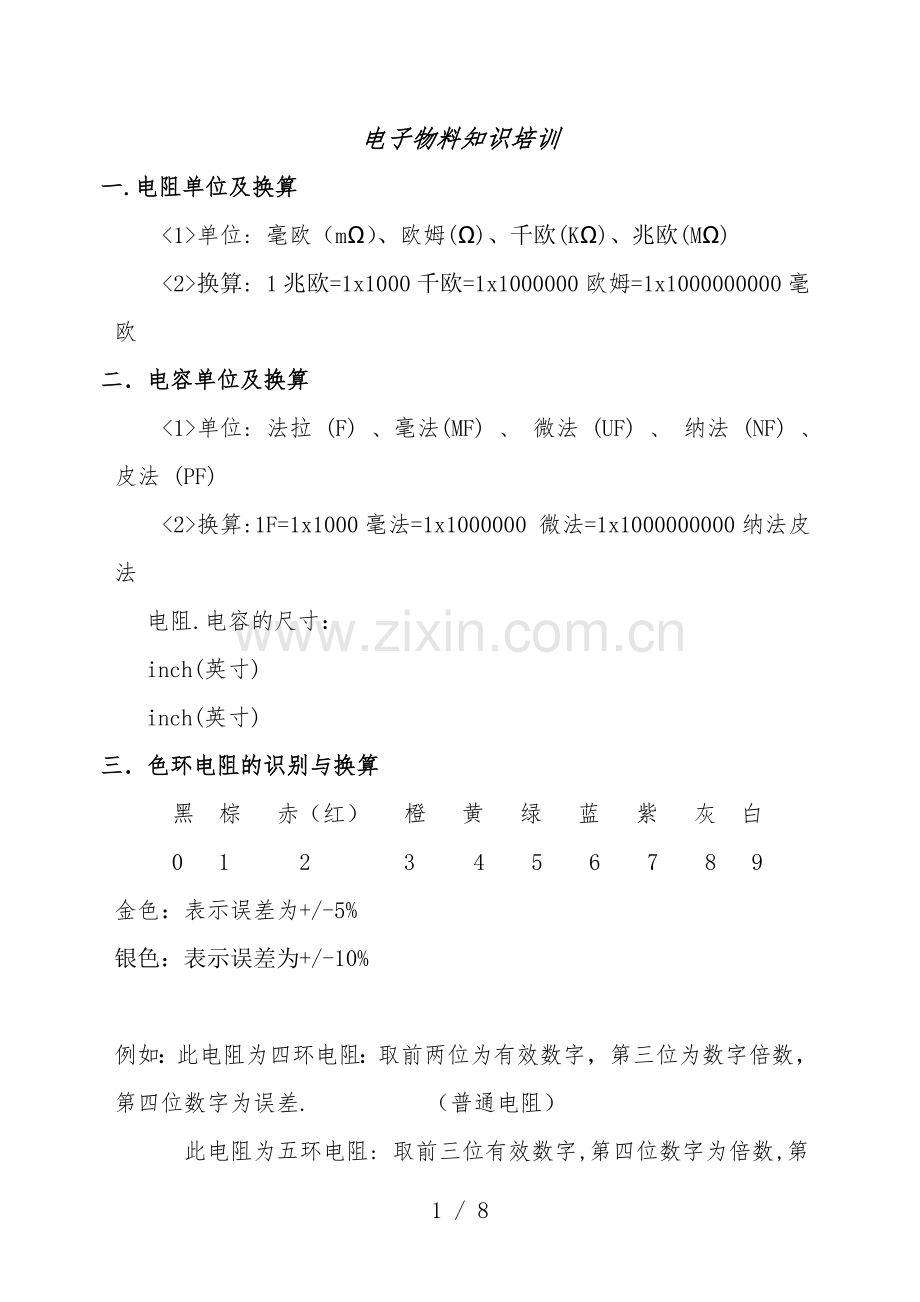

电子物料知识培训
一.电阻单位及换算
<1>单位: 毫欧（mΩ）、欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)
<2>换算: 1兆欧=1x1000千欧=1x1000000欧姆=1x1000000000毫欧
二．电容单位及换算
<1>单位: 法拉 (F) 、毫法(MF) 、 微法 (UF) 、 纳法 (NF) 、皮法 (PF)
<2>换算:1F=1x1000毫法=1x1000000 微法=1x1000000000纳法皮法
电阻.电容的尺寸：
inch(英寸)
inch(英寸)
三．色环电阻的识别与换算
黑 棕 赤（红） 橙 黄 绿 蓝 紫 灰 白
0 1 2 3 4 5 6 7 8 9
金色：表示误差为+/-5%
银色：表示误差为+/-10%

例如：此电阻为四环电阻：取前两位为有效数字，第三位为数字倍数，第四位数字为误差. （普通电阻）
此电阻为五环电阻: 取前三位有效数字,第四位数字为倍数,第五位数字为误差.(精密 电阻)
例:黄色 紫色 红色 橙色 棕色
4 7 2 3 1
有效数 1x1000 1%
472x1000=472000Ω=472 KΩ 误差: 1%
例:此电阻的阻值为:1500它的色环应该是：棕 绿 红
表示1x100=100/ 100表示红色
四．电阻器
〈1〉.RESISTOR（电阻器）。
〈2〉.在物料描述中缩写为RES的电阻器通常简称为电阻。
〈3〉.电阻器在电路中常用R来表示。
〈4〉.电阻器在电路中的作用：负载电阻，分流电阻，分压电阻。
〈5〉.电阻器的基本单位及常用单位；
基本单位：欧姆（简称欧），符号为“Ω”
常用单位：毫欧（MΩ）、欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)
1兆欧=1x1000千欧=1x1000000欧姆=1x1000000000毫欧
〈6〉.电阻器的标示方法：
直标法：阻值直接标住在电阻器上。
a: 用数字和单位符号直接把标称电阻值和允许偏差标在电阻器的表面上。
b：用文字，数字符号两者有规律地组合标示在标称阻值上。
ΩΩΩΩ 3m3=303mΩ
c：用三位数字标识电阻器的标称阻值。
X X X 有效数字后面零的个数或10的幂数。
有效数字。
SMD贴片：<1> 100即为有效数字，0为10x 即为1，则100为10 Ω。
<2> 221即22为有效数字,1为 即为10,则221为220Ω。
<3> 512即51为有效数字,2为 即为100,则512为51KΩ。
<4> 473即47为有效数字,3为 即为1000,则473为47 KΩ=47000Ω。
电阻分为: <1>直标法.
<2>色标法.

　颜色
　有效数字
　乘数
　允许偏差
　银

　+/-10(K)
　金

　+/-5(J)
　黑

　棕
　1

　+/-(F)
　红
　2

　+/-(G)
　橙
　3

　黄
　4

　绿
　5

　蓝
　6

　紫
　7

　灰
　8

　白
　9

　+5/-20
　无色
　/

　+/-20%(M)
六．电容器的常用单位及换算
<1> F（法拉） MF（毫法） ：较少使用 UF（微法） NF（纳法） PF（皮法）：常用
1F=1000MF 1MF=1000UF 1UF-1000NF=1000000PF
<2> 电容器的温度系数：
NOP（COG） 〉X7R 〉Y5V 〉Z5U
即：NOP优于X7R.，X7R优于Y5V，Y5V优于Z5U
温度系数越小，容值越稳定。
使用要求叫较高时，温度系数大的电容不能代替系数小的电容，反之可以。
〈3〉电容器的标示方法：
a
b．类似电阻的数字标示：102即10x100PF为1000PF=1NF。
103即10x1000PF为10000PF=10NF。
C．字母与数字组合：3N3即303NF 6U8即608UF 1M5即105MF。
〈4〉允许公差的表示法：
F= +/-1% J= +/-5% K= +/-10% M= +/-20% Z= +80%/-20%
〈5> 电容（SMD）尺寸与电阻一致。
〈6〉 薄膜电容额定电压表示法：
50VDC 1H
100VDC 2A
300VDC 2F

630VDC 2J
63VDC 1J
200VDC 2D

400VDC 2G
800VDC 2K
80VDC 1K

250VDC 2E
500VDC 2H
250VDC 2X
275VAC 2Y
〈7〉 薄膜电容允许公差代码：
F= +/-1% G= +/-2% M= +/-20% J= +/-5% K=+/-10%
〈8〉电容的代用原则：
同类电容高额定电压可代用底额定电压，底温度系数可代用高温度系数。
〈9〉电容器件描述中常用语：
电容：capacitor 容量:capcitance 脚距:pitch
七. 电阻检验注意事项
mm.
<2> 功率：同样尺寸规格.功率小的不可代替功率大的。
<3> 阻值：
<4> 标示：清晰或30—40CM距离目视可正确识别。
<5> 外观：引脚或端子有无氧化现象。
2.SMD电阻：<1> 尺寸： 尺寸须与规格相符。
<2> 标示：来料盘上功率标示须与描述相符，清晰或30—40CM距离目视可正确识别。
<3> 阻值： 料盘误差标示与实侧相符。
<4><4> 外观：引脚或端子有无氧化现象。
八．电容检验注意事项
1. 插机电容：<1> 尺寸：长、宽、高、脚长、脚距、脚位、漆脚长度不大于1.5MM。
<2> 标签中容值，误差符合描述要求且与实测值符合。
<3> 丝印清晰。
<4> 标签中所贴的耐压值与描述中相符，如有本体标示也应相符。
<5> 可焊性符合要求。
2. SMD电容：<1> 尺寸与描述中尺寸相符。
<2> 标签中溶值、耐压值、温度系数、误差与描述相符。
<3> 丝印清晰。
九. 电位器
1. 电位器可分为：转式可调电位器与滑动式可调电位器。
2. 检验项目：<1> 来料标签中所标示的产品型号、规格、供应商及生产日期是否与工程资料符合
3. 用LCR电桥测量阻值及残留阻值是否在规格以内。
十. 辅料
1. 检查来料与要求的物料名称.规格、型号、制造商及包装方式是否相符。
2. 各种LABEL纸、胶纸、用纸箱包装防潮保护、锡膏、黄胶、螺丝胶用塑胶瓶密封装，助焊剂、酒精或桶装密封。
3. 外包装应有物料的各种标示：如规格、型号、生产日期.数量批号、存储条件、有效日期等，对人体有害及安全要求的须有明显的标示（如；易燃，易爆，有害等危险品）
4. 检验各种LABEL纸.胶纸的粘度是否符合要求。
十一. 导电胶
1. 物料的相符性：检查来料与所需求的规格、型号是否相符。
2. 包装方式：导电胶一般用袋装或盒装。
3. 在正常条件下目视检查导电胶本体应无破损、表面清洁、无赃污、无刮花及黑点等现象。
4. 测试导电胶的弹力是否在规格范围内。
十二. 集成电路
1. 检验来料内、外包装标签中的品牌、型号是否与描述及规格相符（包括IC本体丝印）。
2. 生产周期是否超期（所有电子物料必须是两年以内的物料，两年以上三年以内的经MRB审批可特采使用、停产的物料以外）。
3. IC对静电敏感度高，通常要求用防静电材料包装。
4. %以上的酒精试擦，IC表面丝印应没有明显退色为合格。
5. IC封装形式是否与描述规格相符。
十三. 线路板（PCB）
1. PCB通常都有密封包装并有干燥措施保护。
2. 线路、焊盘、定位孔、过孔、位号丝印须与菲林、样板一致。
3. 用游标卡尺或塞规测量定位孔、零件孔直径须符合规格要求。
4. PCB版本须与描述及规格相符合（根据规格书版本检验）。
5. 整个PCB无弯曲.表面清洁无污迹、无刮花现象。
6. PCB的表面处理可分为:镀锡板/抗氧化铜板/沉银板/镀金板
沉银板处理注意事项：
1. 接触PCB板时必须戴干净的手套拿板。
2. 沉银板不可暴露在空气中。
3. 拆开真空包装后的沉银板如有不用，须重新真空包装。
4. 当打开真空包装后，尽可能在24小时内完成焊接制程
十四. 二.三极管
1. 包装及本体上必须清楚标示型号、极性。
2. 引脚应光亮无氧化。
3. 在半导体二极管本体上应有明确的极性丝印标志，若是轴向引出，则在二极管外壳上印有符号，有时在负端以及色环或色点作标志，用以区分正负。
