聚苯颗粒外墙保温施工方案

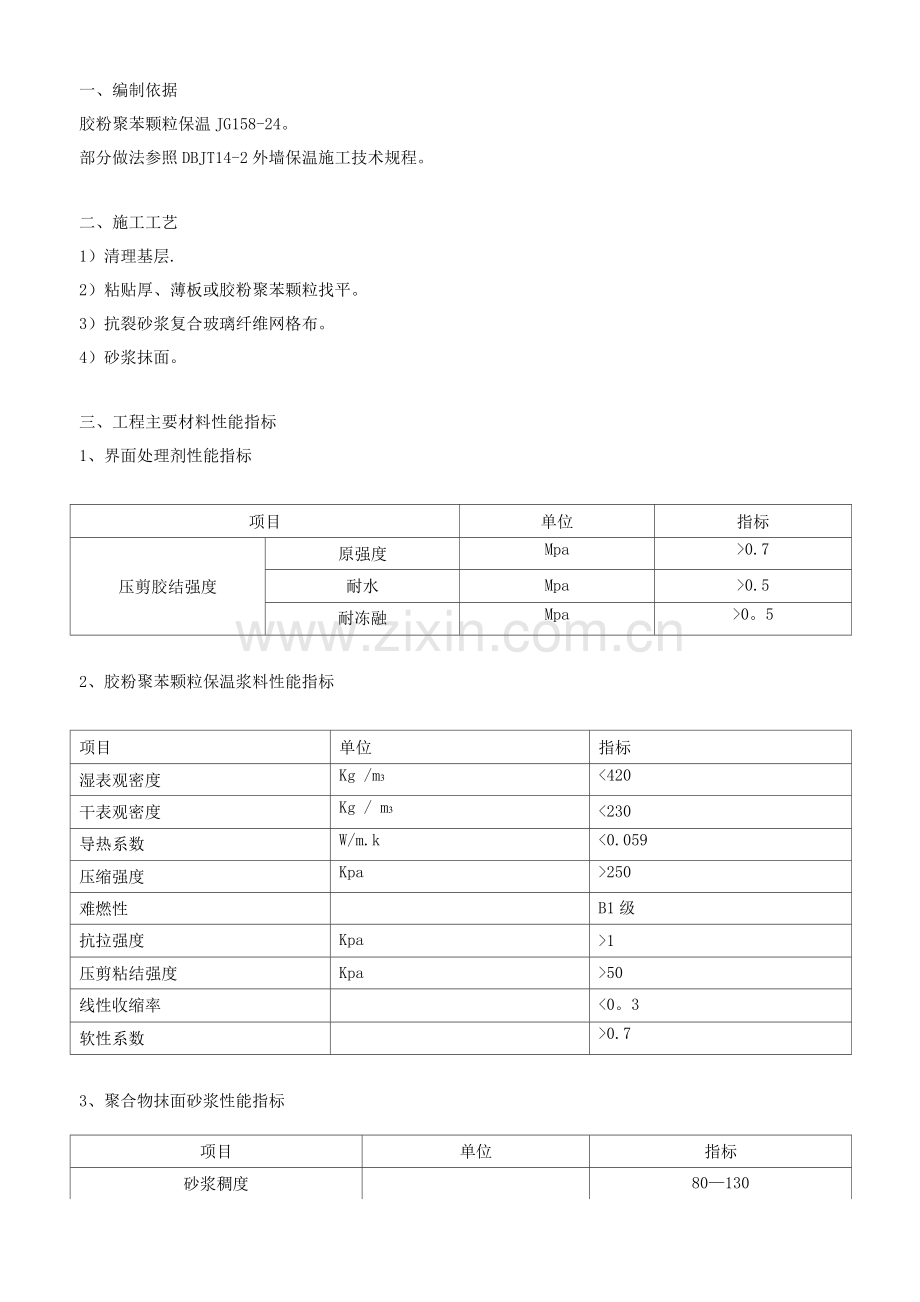

一、编制依据
胶粉聚苯颗粒保温JG158-24。
部分做法参照DBJT14-2外墙保温施工技术规程。
二、施工工艺
1)清理基层.
2)粘贴厚、薄板或胶粉聚苯颗粒找平。
3)抗裂砂浆复合玻璃纤维网格布。
4)砂浆抹面。
三、工程主要材料性能指标
1、界面处理剂性能指标
项目
单位
指标
压剪胶结强度
原强度
Mpa
>0.7
耐水
Mpa
>0.5
耐冻融
Mpa
>0。5
2、胶粉聚苯颗粒保温浆料性能指标
项目
单位
指标
湿表观密度
Kg /m3
<420
干表观密度
Kg / m3
<230
导热系数
W/m.k
<0.059
压缩强度
Kpa
>250
难燃性
B1级
抗拉强度
Kpa
>1
压剪粘结强度
Kpa
>50
线性收缩率
<0。3
软性系数
>0.7
3、聚合物抹面砂浆性能指标
项目
单位
指标
砂浆稠度
80—130
可操作时间
h
>2O 0
拉抻粘结强度(常温28d)
Mpa
>0.8
浸水粘结强度常温28d,浸水7 d)
Mpa
>0。6
抗弯曲性
5%弯曲变形无裂纹
渗透压力比
%
>2
4、耐碱涂塑玻璃纤维网格布技术指标:
单位面积质量
(g/ )
耐碱断裂强力保留率(% )
经纬向断裂强力(N/50mm )
涂胶量
(g/ )
网眼尺寸
()
>150
>90
>1250
>20
4-6
5、附件:其他材料符合国家标准。
四、施工工具
1、强制式砂浆搅拌、垂直运输机械、水平运输车、手提搅拌器、射钉枪等。
2、常用抹灰工具及抹灰的专用检测工具、经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺等。
3、脚手架或吊篮
五、材料配制
1、界面处理砂浆的配制
界面砂浆:水按3—3。5:1重量比,搅拌成均匀浆体。
2、胶粉聚苯颗粒保温浆料的配制:
先将35—40kg水倒入砂浆搅拌机内,然后倒入一袋25Kg胶粉料搅拌3—5min后,再倒入一袋2L聚苯颗粒继续搅拌3min,可按施工稠度适当调整加水量,搅拌均匀后倒出,应随搅随用,在4h内用完.
3、抗裂砂浆的配制
聚合物抗裂砂浆粉料:水近按4—4。5: 1用砂浆搅拌机或手提搅拌器搅拌均匀,抗裂砂浆不得任意加水,应在2h内用完。
六、作业条件
1、外墙墙体工程平整度达到要求,外门窗安装完毕,经有关部门检查验收合格。
2、门窗边框与墙体连接应预留出外保温层的厚度,缝隙应分层堵塞严密,做好门窗表面保护。
3、外墙面上的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕,并预留出外墙保温层的厚度。
4、施工用吊篮或专用外脚手架搭设牢固,安全检验合格.脚架横竖杆距离墙面、墙角适度,脚手板铺设与外墙分格相适应。
5、预制混凝土外墙板接缝外应提前处理好.
6、作业时环境温度不应低于5C,风力不应大于5级,风速不宜大于10m/s。严禁雨天施工.且雨季施工时应做好防御措施。
七、施工进程
八、施工要点
1、基层墙面处理
墙面应清理干净无油渍、浮尘等,旧墙面松动、风华部分剔凿干净.墙表面凸起物》10应铲平.
2、吊垂直、套方划规矩、弹厚度控制线、拉垂直、水平通线,套方作按厚度线用厚、薄板及胶粉聚苯颗粒保温浆料作标准厚灰饼冲筋。
3、胶粉聚苯颗粒保温浆料的施工。
1)抹胶粉聚苯颗粒保温浆料应至少分两遍施工,每两遍间隔应在24h以上。
2)后一遍施工厚度要比前一遍施工厚度小。最后一遍厚度留10左右为宜。
3)最后一遍操作时应达到冲筋厚度并用大杠搓平,墙面门平整度。
4)保温层固化干燥(用手掌按不动表面)后方可进行抗裂保护层施工.
4、抹抗裂砂浆,铺贴玻纤网格布
玻纤网格布按墙体尺寸事先裁好,抹抗裂砂浆一般分两遍完成,第一遍厚度约2 ,随即抹竖向铺贴玻纤网格布,用抹子将玻纤网格布压入砂浆,搭接宽度不应小于50 。先压入一侧,抹抗裂砂浆,再压入另一侧,严禁干搭.玻纤网格布铺贴要平整无褶皱,饱满度应达到1%,随即抹第二遍找平抗裂砂浆,抹平压实、平整,以仅覆盖玻纤网格布为宜。
5、抹完抗裂砂浆后,应查检平整、垂直及阴阳角方正。
九、质量检验
(一)保证项目
1、所用材料品种、质量、性能应符合设计和本规程规定要求。
2、保温层厚度及构造做法应符合建筑节能设计要求。
3、保温层与墙体以及个构造层之间必须粘接牢固,无脱层,空鼓、裂缝,面层无粉化,起皮、爆灰等现象。
4、工程竣工一年后,就按《采暖居住建筑节能检验标准》(JGJ132—21)规定现场抽检传热系数,应符合设计要求。
(二)基本项目
1、表面平整、洁净,接茬平整,线角,分格条顺直、清晰.
2、墙面所有门窗、空洞、槽、盒位置和尺寸正确,表面整齐洁净,管道后面抹灰平整。
3、分隔条(缝)宽度、深度均匀一致,条(缝)平整光滑,棱角整齐,横平竖直,通顺.滴水线(槽)流水坡向正确,线(槽)顺直。
(三)允许偏差
允许偏差及检验方法见表
项次
项目
允许偏差
检查方法
保温层
抗裂层
1
立面垂直
4
4
用2m托线板检查
2
表面平整
4
4
用2m靠尺及塞尺检查
3
阴阳角垂直
4
4
用2m托线板检查
4
阴阳角方正
4
4
用22方尺和塞尺检查
5
分格条(缝)平直
3
拉5m小线和尺量检查
6
立面总高度垂直度
H/10且不大于20
用经线仪、吊线检查
7
上下窗左右偏移
不大于20
用经线仪、吊线检查
8
同层窗上、下
不大于20
用经线仪、吊线检查
9
保温度厚度
不允许有负偏差
用探针、钢尺检查
十、成品保护及安全注意事项
1、门窗框、管道、槽盒上残存砂浆,应及时清理干净.
2、翻拆架子应防止破坏已抹好的墙面,门窗洞、边、角、垛宜采取保护性措施。其它工种作业时应不得污染或损坏墙面,严禁踩踏窗.
3、各构造层在凝结前应防止水冲,撞击,振动.
4、应遵守有关安全操作规程,新工人必须经过技术培训和安全教育方可上岗.脚手架或吊篮经安全检查验收合格后,方可上人施工.
十一、节点图
局部胶粉聚某颗粒一
聚合物抹血砂浆一
耐喊玻纤网搭接一
聚介物抹而砂浆一
