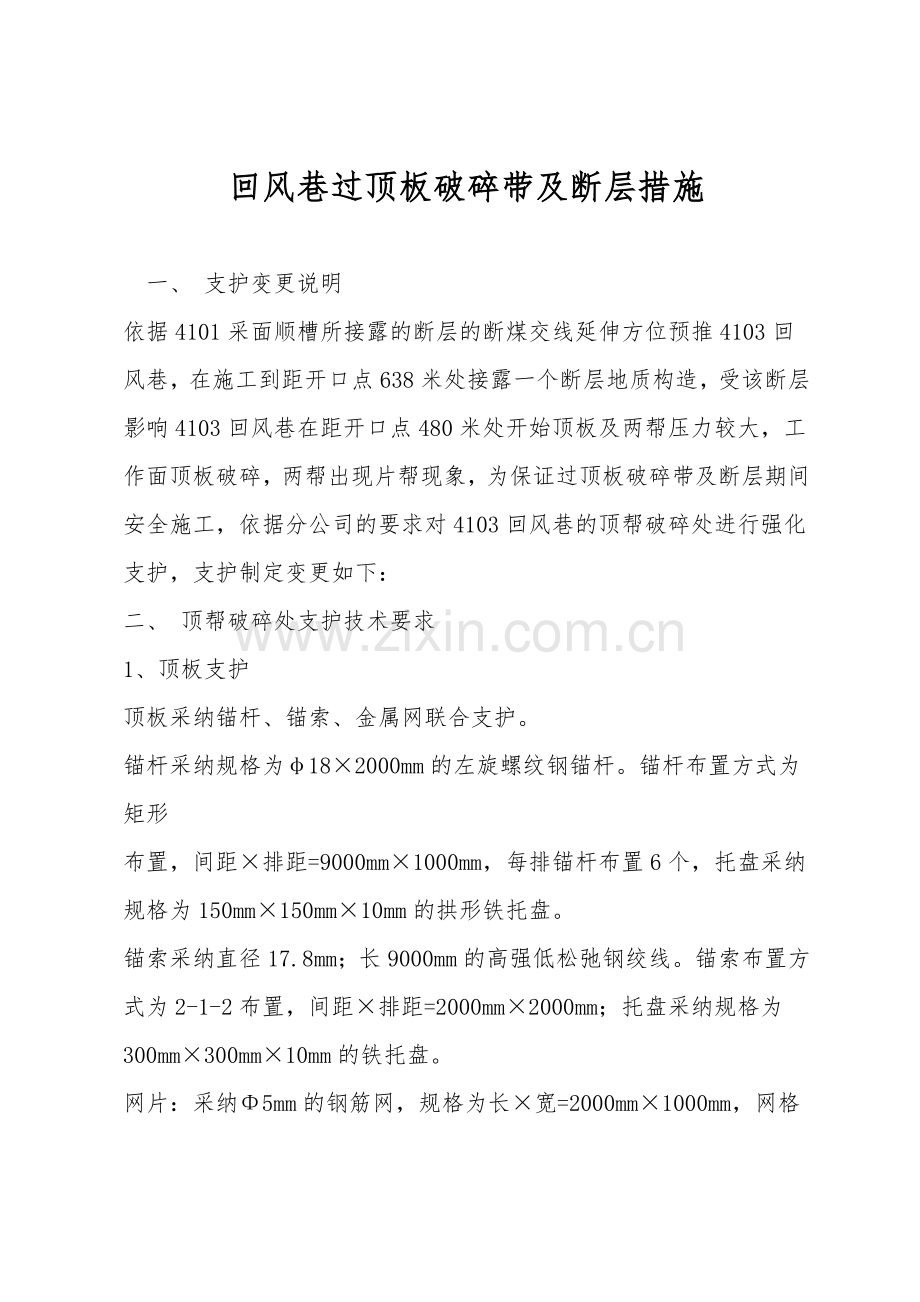

回风巷过顶板破碎带及断层措施

一、 支护变更说明
依据4101采面顺槽所接露的断层的断煤交线延伸方位预推4103回风巷，在施工到距开口点638米处接露一个断层地质构造，受该断层影响4103回风巷在距开口点480米处开始顶板及两帮压力较大，工作面顶板破碎，两帮出现片帮现象，为保证过顶板破碎带及断层期间安全施工，依据分公司的要求对4103回风巷的顶帮破碎处进行强化支护，支护制定变更如下：
二、 顶帮破碎处支护技术要求
1、顶板支护
顶板采纳锚杆、锚索、金属网联合支护。
锚杆采纳规格为φ18×2000mm的左旋螺纹钢锚杆。锚杆布置方式为矩形
布置，间距×排距=9000mm×1000mm，每排锚杆布置6个，托盘采纳规格为150mm×150mm×10mm的拱形铁托盘。
锚索采纳直径17.8mm；长9000mm的高强低松弛钢绞线。锚索布置方式为2-1-2布置，间距×排距=2000mm×2000mm；托盘采纳规格为300mm×300mm×10mm的铁托盘。

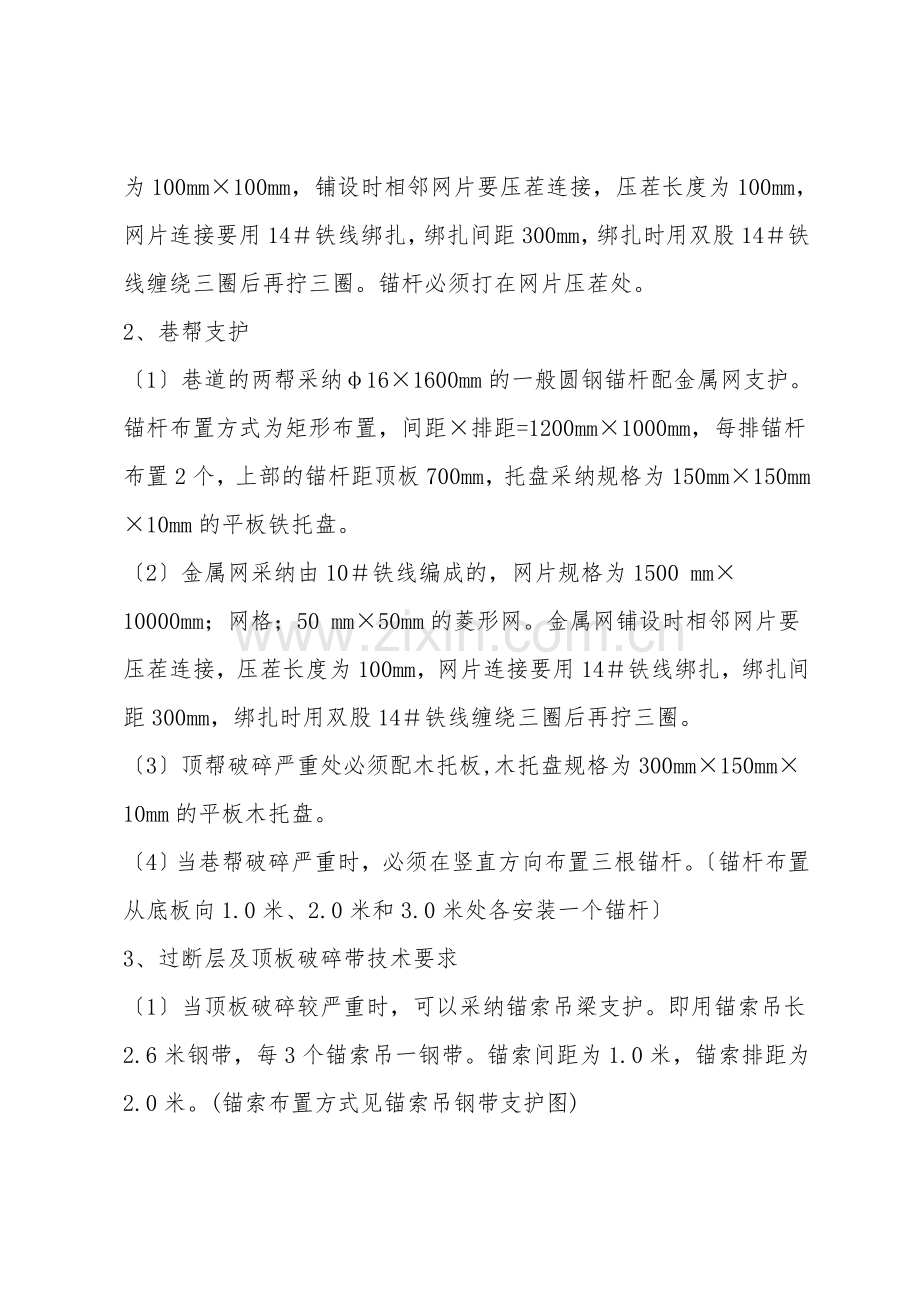

网片：采纳Φ5mm的钢筋网，规格为长×宽=2000mm×1000mm，网格为100mm×100mm，铺设时相邻网片要压茬连接，压茬长度为100mm，网片连接要用14＃铁线绑扎，绑扎间距300mm，绑扎时用双股14＃铁线缠绕三圈后再拧三圈。锚杆必须打在网片压茬处。
2、巷帮支护
〔1〕巷道的两帮采纳φ16×1600mm的一般圆钢锚杆配金属网支护。锚杆布置方式为矩形布置，间距×排距=1200mm×1000mm，每排锚杆布置2个，上部的锚杆距顶板700mm，托盘采纳规格为150mm×150mm×10mm的平板铁托盘。
〔2〕金属网采纳由10＃铁线编成的，网片规格为1500 mm×10000mm；网格；50 mm×50mm的菱形网。金属网铺设时相邻网片要压茬连接，压茬长度为100mm，网片连接要用14＃铁线绑扎，绑扎间距300mm，绑扎时用双股14＃铁线缠绕三圈后再拧三圈。
〔3〕顶帮破碎严重处必须配木托板,木托盘规格为300mm×150mm×10mm的平板木托盘。
〔4〕当巷帮破碎严重时，必须在竖直方向布置三根锚杆。〔锚杆布置从底板向1.0米、2.0米和3.0米处各安装一个锚杆〕
3、过断层及顶板破碎带技术要求
〔1〕当顶板破碎较严重时，可以采纳锚索吊梁支护。即用锚索吊长2.6米钢带，每3个锚索吊一钢带。锚索间距为1.0米，锚索排距为2.0米。(锚索布置方式见锚索吊钢带支护图)
〔2〕在顶板破碎段每隔30米安装一个顶板离层仪，并由生产单位技术人员天天对顶板离层仪进行观测，并按要求填写好观测记录，并将观测记录报予生产技术科，由生产技术科进行分析，依据顶板离层状况及时变更支护方式。
〔3〕假设顶板局部破碎严重，锚网支护已不能有效支护顶板时必须马上采纳工字钢棚支护，棚距0.6米。〔工字钢棚规格见工字钢棚支护断面规格图〕。
〔4〕假设巷道局部发生冒顶，必须在冒顶处的两侧各打设两个锚索。并用锚索吊一个11＃工字钢梁安装在冒落处〔工字钢梁长度和个数可依据现场顶板冒落长度确定〕工字钢梁间距1.0米，工字钢梁安装好后，再用枕木在工字钢梁上打木垛直到木垛接实冒顶处的顶板为止，当冒顶处刹严后即可在吊梁下面架设工字钢棚。
〔5〕在采纳架设工字钢棚支护或锚索吊梁支护时，工作面临时支护采纳前探锚杆做为临时支护。即采纳规格为φ18×2500mm的左旋螺纹钢锚杆，沿巷道横向每排布置5根，间距1.0米，排距1.2米，每个前探锚杆与施工方向所夹仰角为45度。
〔6〕在过破碎带施工期间，工作面最大空顶距离为1.2米，必须严格执行一掘一锚或一掘架设两架工字钢棚的施工方法。
〔7〕在过断层破碎带期间，全断面必须分两次割成，先割左半部后割右半部，每次截割宽度为2.6米，前进方向割1.0米，当左半部截割完并按要求打好支护后方可截割右半部，必须严格执行 “一掘一锚〞制度。
三、 施工安全技术措施
1、 施工人员作业前，必须先检查作业地点及四周20米范围内的顶板巷帮围岩和支护状况，敲帮问顶，挑掉顶板的离层煤体和巷帮的浮石，确认一切安全后方可作业。
2、 施工上部护帮锚杆时，作业人员必须站在预先做好的案子上作业。〔案子规格：长×宽×××1.5米〕
3、 人员上案子作业前，必须先检查案子放置是否平稳牢固，确认牢固后方可上案作业，同时还必须设一专人扶案子，以防打眼时案子受力翻倒。
4、 皮带运行时严禁作业，作业前必须先与皮带司机联系好。
5、 安装金属网时，必须保证上部和下部的锚杆分别打在距网的上下边缘100mm处。
6、 护帮锚杆打设必须垂直巷帮，每个锚杆打完后必须用扳手将螺母拧牢，扭矩不小于100NM。
7、 护帮锚杆施工完后必须收拾好所用工具，盘好风水管，并将挑落的浮煤清理干净，保证作业现场文明整洁。
8、 其他方面按《4103工作面回风巷作业规程》；《煤矿安全规程》和相关工种《操作规程》相关规定执行。
四、架设工字钢棚施工安全技术措施
1、作业人员进入作业地点后，必须先仔细检查架棚地点四周20米范围内的顶板，煤壁的围
岩状态敲帮问顶，挑掉顶板的离层煤体和巷帮的浮石，确认一切安全后方可作业。
2、架棚作业时，每组不得少于6人，其中四人扶好棚腿〔两人扶一个棚腿〕，两人用一吨吊
链将棚梁吊起后放到棚腿上，然后再用木刹杆将棚梁刹紧。
3、架棚前必须先在棚腿处用风镐挖出深100mm的腿窝，棚距按制定值误差不得大于100mm，
棚梁必须与两帮垂直，每架棚子的两个棚腿必须与底板垂直，并在一个平面内。

用风镐处理达到5.2米为准。
5、每架棚子必须用拉筋连成一体，拉筋采纳φ16×900mm一般圆钢，两端挑出长130mm的
螺丝扣，上拉杆时必须才用不小于15寸的扳手拧紧。

孔，拉筋孔的直径20 mm。
7、架棚后局部顶板超高处必须用半原木刹顶，直到与顶板接实为止。
8、假设局部顶压较大可适当加密棚距，并重新加工拉杆长度，棚距值由矿及分公司生产技术科
依据现场压力状况确定。
9、 工作人员在进入迎头前，一定要清理好退路，保证人员在撤离时能安全快速撤离。
10、 在该段的施工中，工作面迎头最大空顶距离不得大于1.2米，即每前掘够打一排锚杆时马上停掘并进行支护。
11、 当班瓦斯检查员必须对冒顶处的冒峒内的瓦斯浓度进行检查，发现瓦斯浓度大于1％时，马上责令现场所有人员停止作业撤到入风流中，等待相关人员排除瓦斯后，经瓦斯检查员同意后方可作业。
12、 作业人员在打锚杆和锚索时，必须设一人观察顶板和巷帮4岩活动状况，假设发现顶板有围岩断裂声响必须马上告知作业人员撤离作业现场，带围岩稳定后在进入作业现场，且必须在打设锚杆和锚索作业前安上述要求在离层围岩处加打带帽木点柱，木点柱打设位置和数量要依据现场围岩状况决定。打好带帽木点柱后方可打设锚杆和锚索作业。
13、 施工前先按作业规程要求打设好临时支护，另外在冒顶处前后各1米的未冒处各打1个带帽木点柱〔柱帽采纳长×宽×××0.1米的半圆木〕打好临时支护后再进行打设锚杆和锚索作业。待打设好锚杆和锚索后再撤掉木点柱。
