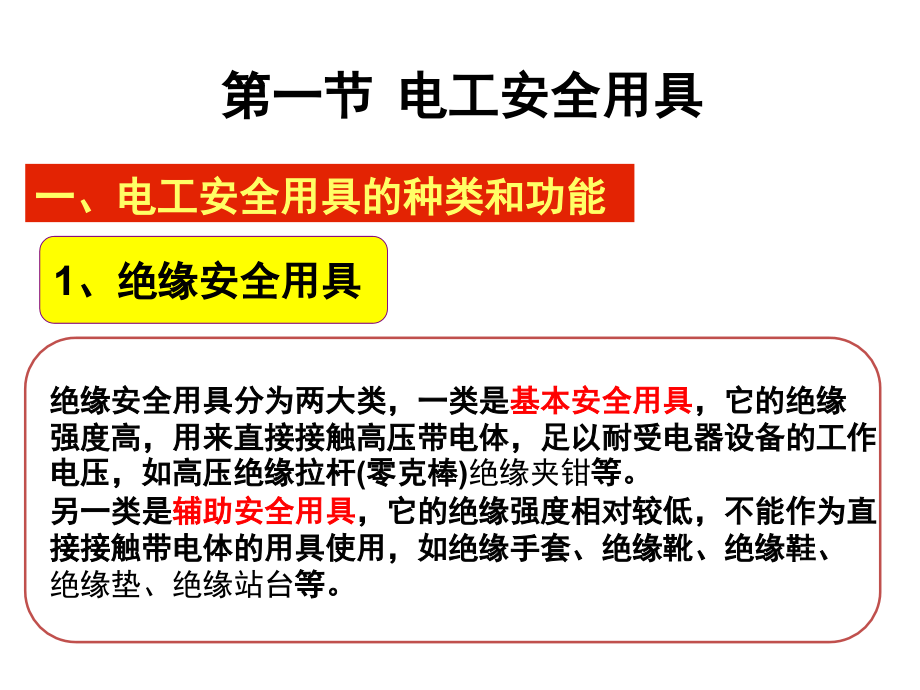

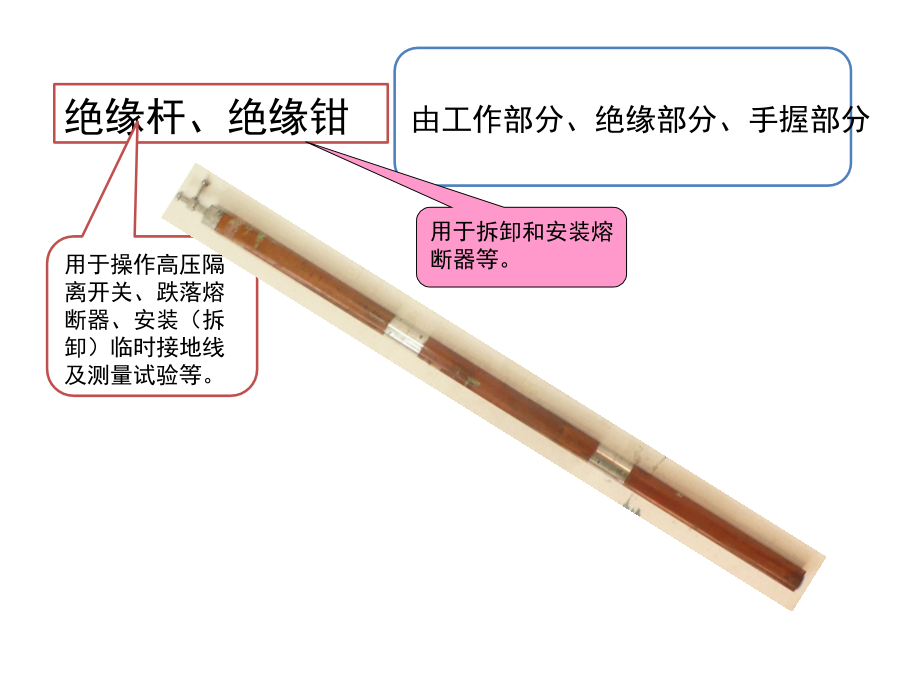

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,第一节 电工安全用具,绝缘安全用具分为两大类，一类是,基本安全用具,，它的绝缘,强度高，用来直接接触高压带电体，足以耐受电器设备的工作,电压，如高压绝缘拉杆,(,零克棒,),绝缘夹钳,等。,另一类是,辅助安全用具,，它的绝缘强度相对较低，不能作为直,接接触带电体的用具使用，如绝缘手套、绝缘靴、绝缘鞋、,绝缘垫、绝缘站台,等。,一、电工安全用具的种类和功能,1,、绝缘安全用具,绝缘杆、绝缘钳,用于操作高压隔离开关、跌落熔断器、安装（拆卸）临时接地线及测量试验等。,由工作部分、绝缘部分、手握部分,用于拆卸和安装熔断器等。,绝缘靴、绝缘手套,作为防护跨步电压,属辅助绝缘安全用具,作为低压工作的基本安全用具,绝缘垫、绝缘站台,绝缘橡胶制成，厚度不低于,5mm,尺寸不小于,0.8m*0.8m,属辅助绝缘安全用具,木板或木条制成（缝隙小于,2.5cm,），用绝缘子支撑，高度不低于,10cm,台面边缘不的伸出绝缘子以外，,0.8m*0.8m,尺寸,1.5m*1.5m,绝缘垫,高压和低压验电器,验电笔是用来检验电器设各是否带电的用具。,低压验电笔测量的电压范围在,60,500V,之间。,2,、验电器,带透明护套的软线,绝,缘,棒,接线夹,临时接地线是在电气设备检修时，将检修停电区与非停电区用短路接地的方式隔开并保护起来的一种安全用具。,使用临时接地线要注意的操作,顺序是：先停电，再验电，,确认无电才能挂接地线，,接线时，一定要先接接地端，,再接线路端。拆除时顺序相反，,一定要先拆线路端，后拆接地端。,以防在挂、拆过程中突然来电，,危及操作人员安全。,临时接地线要用多股软铜线制作，,截面积不得小于,25mm2,。,1,、临时接地线,二、防护用具,主要用来防止,工作人员无意,碰到或过分接,近带电体，也,用于检修安全,距离不够时的,安全隔离装置。,2,、遮拦,3,、标示牌,安全标示牌,有很多种，,电工用的,主要有,:,“,止步，,高压危险”、,“有人工作，,禁止合闸”,等。,三、登高安全用具,安全带是电工登高作业,的必备安全用具，,包括梯子、脚蹬、安全带等。,电工安全用具的使用和试验,1,、安全用具使用,3,）登高作业要使用登高用具、,安全带或安全帽。,根据工作条件选用适当的工具,1,）操作高压跌落或高压开关，必须使用,相应电压等级的绝缘杆，并戴绝缘手套，,雷雨天户外操作还要穿绝缘靴或站在绝缘台上。,2,）更换熔断器的熔体必须戴护目镜,和绝缘手套，必要时要使用绝缘夹钳,安全用具试验,耐压试验、泄漏电流试验,名称,电压,（,kv,）,实 验 标 准,实验周期（年）,耐压试验（,kv,）,耐压试验持续时间（,s,）,泄漏电流（,mA,）,绝缘杆、绝缘夹钳,35 kv,3,倍额定电压，且,40,300,1,绝缘挡板、绝缘罩,35,200,1,绝缘手套,高压,8,60,9,0.5,电压,2.5,60,2.5,0.5,绝缘靴,高压,15,60,7.5,0.5,绝缘鞋,1,3.5,60,2,0.5,绝缘垫,1,15,以,23cm/s,的速度拉过,15,2,1,5,5,2,绝缘站台,各种电压,45,120,3,绝缘柄工具,低压,3,60,0.5,高压验电器,10,40,300,0.5,35,105,300,0.5,钳表,绝缘部分,10,40,60,1,铁芯部分,10,20,60,1,一、,钢丝钳,钢丝钳主要用于剪切、绞弯、夹持金属导线，也可用作紧固螺母、切断钢丝。其结构和使用方法，如图,2-8,所示。电工应该选用带绝缘手柄的钢丝钳，其绝缘性能为,500V,。常用钢丝钳的规格有,150mm,、,175mm,和,200mm,三种。使用钢丝钳时应注意以下几个方面：,1,）在使用电工钢丝钳以前，首先应该检查绝缘手柄的绝缘是否完好，如果绝缘破损，进行带电作业时会发生触电事故。,2,）用钢丝钳剪切带电导线时，即不能用刀口同时切断相线和零线，也不能同时切断两根相线，而且，两根导线的断点应保持一定距离，以免发生短路事故。,3,）不得把钢丝钳当作锤子敲打使用，也不能在剪切导线或金属丝时，用锤或其他工具敲击钳头部分。另外，钳的轴要经常加油，以防生锈。,第二节 常用电工工具,二,.,电工刀,电工刀是一种切削工具，主要用于剖削导线绝缘层、削制木榫、切削木台、绳索等。电工刀有普通型和多用型两种，按刀片尺寸的大小分为大、小两号，大号的刀片长度为,1l2mm,，小号的为,88mm,。多用型电工刀除具有刀片外，还有可收式的锯片、锥针和旋具，可用以锯割电线槽板、胶木管、锥钻木螺钉的底孔。电工刀的刀口磨制应在单面上磨出呈圆弧状的刃口，刀刃部分要磨得锋利一些。电工刀外形如图,2-5,所示。,使用电工刀时要注意下列几个方面：,1,）在剖削电线绝缘层时，可把刀略微翘起一些，用刀刃的圆角抵住线芯，这样不易削伤线芯。,2,）切忌把刀刃垂直对着导线切割绝缘，以免削伤线芯。,3,）使用电工刀时，刀口应朝外向进行操作。,4,）电工刀的刀柄结构没有绝缘，不能在带电体上使用电工刀进行操作，以免触电。,三、螺钉旋具,螺钉旋具又被俗称为起子或改锥，主要用来紧固或拆卸螺钉。按头部形状的不同，常用螺钉旋具有一字形和十字形两种，如图,2-6,示。一字形螺钉旋具用来紧固或拆卸带一字槽的螺钉，其规格用柄部以外的长度来表示，一字形螺钉旋具常用的规格有,50mm,、,100mm,、,150mm,和,200mm,等，其中电工必备的是,50mm,和,150mm,两种。十字形螺钉旋具专供紧固或拆卸十字槽的螺钉，常用的规格有,4,种，,I,号适用于螺钉直径为,2,2.5mm,，,号为,3,5mm,号为,6,8mm,为,10,12mm,。,使用螺钉旋具时应该注意的几个方面：,1,）螺钉旋具的手柄应该保持干燥、清洁、无破损且绝缘完好。,2,）电工不可使用金属杆直通柄顶的螺钉旋具，在实际使用过程中，不应让螺钉旋具的金属杆部分触及带电体，也可以在其金属杆上套上绝缘塑料管，以免造成触电或短路事故。,3,）不能用锤子或其他工具敲击螺钉旋具的手柄，或当作鉴子使用。螺钉旋具的使用方法，如图,2-7,所示。,四、电烙铁,电烙铁从,15W,500W,有各种不同,的规格。,使用电烙铁要注意,安全，防止烫伤，,同时要远离易燃,物品，防止火灾。,五,.,低压验电器,低压验电器又称为电笔，是检测电气设备、电路是否带电的一种常用工具。,1,）使用低压验电器之前，首先要检查其内部有无安全电阻、是否有损坏，有无进水或受潮，并在带电体上检查其是否可以正常发光，检查合格后方可使用。如图,2-1,所示。,2,）测量时手指握住低压验电器笔身，食指触及笔身尾部金属体，低压验电器的小窗口应该朝向自己的眼睛，以便于观察，如图,2-2,所示。,3,）在较强的光线下或阳光下测试带电体时，应采取适当避光措施，以防观察不到氖管是否发亮，造成误判。,4,）低压验电器可用来区分相线和零线，接触时氖管发亮的是相线（火线），不亮的是零线。它也可用来判断电压的高低，氖管越暗，则表明电压越低；氖管越亮，则表明电压越高。,5,）当用低压验电器触及电机、变压器等电气设备外壳时，如果氖管发亮，则说该设备相线有漏电现象。,6,）用低压验电器测量三相三线制电路时，如果两根很亮而另一根不亮，说明这一相有接地现象。在三相四线制电路中，发生当单相接地现象时，用低压验电器测量中性线，氖管也会发亮。,7,）用低压验电器测量直流电路时，把低压验电器连接在直流电的正负极之间，氖管里两个电极只有一个发亮，氖管发亮的一端为直流电的负极。,8,）低压验电器笔尖与螺钉旋具形状相似，但其承受的扭矩很小，因此，应尽量避免用其安装或拆卸电气设备，以防受损。,六、高压验电器,高压验电器又称高压测电器，其结构如图,2-3,所示。使用时要注意下列几方面：,1,）高压验电器在使用前应经过检查，确定其绝缘完好，氖管发光正常，与被测设备电压等级相适应。,2,）进行测量时，应使高压验电器逐渐靠近被测物丢体，直至氖管发亮，然后立即撤回。,3,）使用高压验电器时，必须在气候条件良好的情况下进行，在雪、雨、雾、湿度较大的情况下，不宜使用，以防发生危险。,4,）使用高压验电器时，必须戴上符合要求的绝缘手套，而且必须有人监护，测量时要防止发生相间或对地短路事故。,5,）进行测量时，人体与带电体应保持足够的安全距离，,10kV,高压的安全距离为,0.7m,以上。高压验电器应每半年作一次预防性试验。,6,）在使用高压验电器时，应特别注意手握部位应在护环以下，如图,2-4,所示。,一、常用电工仪表的种类,测量各种电学量和各种磁学量的仪表统称为电工测量仪表。电工测量仪表的种类繁多，实用中最常见的是测量基本电学量的仪表。,1,）常用电工仪表的分类,一般按其测量方法、结构、用途等方面的特性总体可分为指示仪表、比较仪表、数字仪表和巡回检测装置、记录仪表和示波器、扩大量程装置和变换器等五大类。按测量对象不同，可分为电流表、电压表、功率表、电度表、欧姆表等。,按其工作原理不同可分为磁电式、电磁式、电动式、铁磁电动式、感应式及流比计（比率计）等,。按准确度的等级不同可分为,0.1,级、,0.2,级、,0.5,级、,1.0,级、,1.5,级、,2.5,级和,4,级共七个等级。按使用性质和装置方法的不同分为固定式和便携式等。,第三节、常用电工仪表,2,）电工仪表的等级,电工仪表的等级是表示仪表精确度的级别。通常,0.1,级和,0.2,级仪表用作标准表，,0.5,级至,1.5,级仪表用于实验，,1.5,级至,4.0,级仪表用于工程。所谓仪表的等级是指在规定条件下使用时，可能产生的误差占满刻度的百分数。表示级别的数字越小，精确度就越高。例如用,0.1,级和,4.0,级两只同样,10A,量程的电流表分别去测,8A,的电流，,0.1,级表可能产生的误差为,10A 0.1,=0.01A,，而,4.0,级表可能产生的误差为,10A4,=0.4A,。另外值得注意的是，同一只仪表使用的量程恰当与否也会影响测量的精确度。因此，对同一只仪表而言，在满足测量要求的前提下，用小的量程测量比用大的量程测量精确度高。所以通常选择量程时应使读数占满刻度,2/3,左右为宜。,二、指针式万用表,万用电表又称三用表、万能表等，是一种多功能的携带式电工仪表，用以测量交、直流电压、电流、直流电阻等。有的万用表还可以测量电容量、晶体管共射极直流放大系数,hFE,和音频电平等参数。图,2-18,为指针式万用表的外形图。,万用表的结构主要由表头（测量机构）、测量线路、转换开关、面板及表壳等部分组成。万用表的工作原理比较简单，采用磁电系仪表为测量机构。测量电阻时，使用内部电池做电源，应用电压、电流法；测量电流时，用并联电阻分流以扩大量限；测量电压时，采用串联电阻分压的方法以扩大电压量限。,（,1,）使用前认真阅读说明书，充分了解万用表的性能，正确理解表盘上各种符号和字母的含义及各标度尺的读法。熟悉转换开关旋钮和插孔的作用。,（,2,）使用前，先观察表头指针是否处于零位（电压、电流标度尺的零点），然后再检查表内电池是否完好。检查的方法是将转换开关置于电阻档，倍率转换开关置于,R1,档（测,1.5V,电池），置于,R10k,档（测量较高电压电池）。将表笔相碰看指针是否指在零位，调整旋钮后，指针仍不能指在零位，需要换新电池。,（,3,）测量前，要根据被测电学量的项目和大小，把转换开关置于合适的位置。量程的选择，应尽量使表头指针偏转到刻度尺满刻度偏转的,2/3,左右。如果事先无法估计被测量的大小，可在测量中从最大量程档位逐渐减小到合适的档次。,（,4,）测量时，不要用手触摸表笔的金属部分，以保证安全和测量的准确性。,（,5,）测量高电压（如,220V,）或大电流（如,0.5A,）时，不能在测量时旋动转换开关，避免转换开关的触头产生电弧而损坏开关。,（,6,）测量结束后，应将转换开关旋至最高电压档或空档。测量含有感抗的电路中的电压时，应在切断电源以前先断开万用表，以防自感现象产生的高压损坏万用表。,（,7,）应在干燥、无震动、无强磁场、环境温度适宜的条件下使用和保存万用表。长期不用的万用表，应将表内电池取出，以防电池因存放过久变质而漏出的电解液腐蚀表内元件。,1,、测量前的准备工作：（,1,）检查测试棒、外观是否完好。（,2,）将红色表笔插入“,+,”插孔，黑色表笔插入“,-,”插孔。（,3,）机械调零。（,4,）检查转换开关位置。,2,、测量电阻：（,1,）将转换开关置于相应的电阻倍率档，进行电调零，测量，读数。每次切换倍率档位时都必须进行调零。检查表内电池电压是否足够。（,2,）不允许用万用表的电阻档直接测量微安表表头和检流计等的内阻。（,3,）测量完毕后，将转换开关旋转至交流电压最高档或空档位置。,3,、测量电流电压：（,1,）将转换开关旋转到所需位置。（,2,）当不知道电压和电流大小时，将档位置置于最高档，然后再向低量限档转换。（,3,）测量直流量时要注意被测量的极性。,万用表,表 头,测量电流、电压和电阻的多用表,电阻刻度线,交、直流电压及电流刻度线,晶体管直流参数刻度线,电容刻度线,电感刻度线,电平刻度线,转换开关,三极管插孔,直流电压量程,交流电压量程,电阻,量程,直流电流量程,欧姆调,零旋钮,晶体管的直流放,大系数,H,FE,测量档,调零档,2500V,交直流,电压扩大插孔,5A,的直流电,流扩大插孔,黑表笔插孔,红表笔插孔,电阻值刻度，第一条刻度：电阻值刻度（读数时从右向左读）,交直流电流电压值刻度第二条刻度：交、直流电压电流值刻度（读数时从左向右读）,机械调零旋钮,欧姆调零旋钮,【,将红黑表笔短接,】,电阻大致读数指针区间,电流、电压读数指针区间,电阻阻值,=,刻度值 倍率,档位复位：,将档位开关打在,OFF,位置或打在交流电压,1000V,档,电阻阻值,=11,100=1100,测直流电压、电流时应注意极性,钳形电流表简称钳表，主要用于不断开电路的情况下，直接测量低压交流电路带绝缘导线的电流。,将被测电流导线卡入钳口，使铁芯钳口闭合。,注意转换档位开关，换档时钳口要离开导线才能进行。,测量时戴绝缘手套，站在绝缘垫上（或穿绝缘鞋）。,三、钳形电流表,钳形表原理结构图,1,载流导线,2,铁芯,3,磁通,4,线圈,5,电流表,6,改变量程的旋钮,7,扳手,步骤：,握紧钳形电流表的把手时，铁心张开，将通有被测电流的导线放入钳口中。,松开把手后铁心闭合，被测载流导线相当于电流互感器的一次绕组，绕在钳形表铁芯上的线圈相当于电流互感器的二次绕组。,于是二次绕组便感应出电流，送入整流系电流表，使指针偏转，指示出被测电流值。（电流表的标度值是按一次侧电流刻度的）,被测电流过小,(,小于,5A),时，为了得到较准确的读数，若条件允许，可将被测导线绕几圈后套进钳口进行测量。此时，钳形表读数除以钳口内的导线根数，即为实际电流值。,四、,兆欧表,兆欧表又叫摇表，是一种简便的，常用来测量高电阻值的直读式仪表。一般用来测量电路、电机绕组、电缆、电气设备等的绝缘电阻。测量绝缘电阻时，对被测试的绝缘体需加以规定的较高试验电压，以计量渗漏过绝缘体的电流大小来确定它的绝缘性能好坏。渗漏的电流越小，绝缘电阻也就越大，绝缘性能也就越好；反之就越差。最常见的兆欧表是由作为电源的高压手摇发电机（交流或直流发电机）及指示读数的磁电式双动圈流比计所组成。新型的兆欧表有用交流电作电源的或采用晶体管直流电源变换器及磁电式仪表来指示读数的。,1,）兆欧表的选用,兆欧表的常用规格有,250V,、,500V,、,1000V,、,2500V,和,5000V,，选用兆欧表主要应考虑它的输出电压及测量范围。一般额定电压在,500V,以下的设备，选用,500V,或,1000V,的表，额定电压在,500V,以上的设备，选用,1000V,或,2500V,的表，而瓷瓶、母线、刀闸等应选,2500V,以上的表。,兆欧表量程范围的选用，一般应注意不要使其测量范围过多地超出所需测量的绝缘电阻值，以免发生较大的测量误差。例如一般测量低压电器设备绝缘电阻时可选用,0200M,量程的表，测量高压电器设备或电缆时可选用,02000M,量程的表。有些兆欧表的读数不是从,0,开始，从,lM,或,2M,起始的兆欧表一般不宜用来测量低压电器设备的绝缘电阻，因为这时被测电器设备和线路的绝缘电阻有可能小于,1M,或,2M,，容易误将它的绝缘电阻判定为,0,。,2,）兆欧表的使用,（,1,）使用前的准备工作,测量前先将兆欧表进行一次开路和短路试验，检查兆欧表是否良好。若将两连线开路，摇动手柄，指针应指在,“,”,处，这时如再把两连接线短接一下，指针应指在,“,0,”,处，说明兆欧表是良好的，否则，该表不能正常使用。,测量前必须检查被测电气设备和线路的电源是否全部切断，绝对不允许带电测量绝缘电阻。然后应对设备和线路进行放电（约需,23min,），以免设备和线路的电容放电危及人身安全和损坏兆欧表，同时注意将被测点擦试干净。,（,2,）使用方法和注意事项,兆欧表应放在平整而无摇晃或震动的地方，使表身置于平稳状态。,兆欧表上有三个分别标有,E,（接地）、,L,（电路）和,G,（保护环或屏蔽端子）的接线柱。测量电路绝缘电阻时，可将被测端接于,L,接线柱上，而以良好的地线接于,E,接线柱上，如图,2-21a,所示；在作电机绝缘电阻测量时，将电机绕组接于,L,接线柱上，机壳接于,E,接线柱上，如图,2-21b,所示；测量电缆的缆芯对缆壳的绝缘电阻时，除将缆芯和缆壳分别接于,L,和,E,接线柱外，再将电缆壳芯之间的内层绝缘物接,G,接线柱，以消除因表面漏电而引起的误差，如图,2-21c,所示。,检查接地电阻测量仪,检查测试线、接地棒,检查绝缘手套,检查接地引下线,1.,看表面是否有年度检验合格证，有,效期是否过期。,2.,仪表表面是否脏污，受潮。,3.,轻轻摇动摇表，指针是否左右正确,摇摆。,4.,轻轻转动地轴表，读数盘是否有阻碍。,5.,将地轴表水平放置，摇表指针应与刻度,盘的刻线重合，如果没有重合，调微调,旋钮，轻轻摇动手柄，没有阻碍现象。,是否符合规格要求，测量线无破损，,接头，接地棒截面不得小于,190mm2,，,长度不得小于,0.8m,（打入绝缘深度,不得小于,0.6m,）,有没有变色，是否在有效期内；充气,压力阀，没有漏气是好的；提起充气，,卷起看手套手指是否张开,断线、断股、锈蚀，如果有，要用沥青,做防锈处理，连接点有无锈蚀，有进行,打磨。,1,、测量前的准备工作,五、接地电阻测试仪,2,、拆除接地引下线,拆除接地引下线时必须戴绝缘手套，因为线路、杆塔、,配电变压器都处于运行状态，,其零线存在一定的零序电流，,特别是配电变压器的接地引下线是与避雷器变压器的中性,点，变压器外壳连接在一起的，当三相负荷不平衡时，在,中性点产生一个电位差，形成相当大的零序电流，如徒手,接触与地线断开的接地引下线，就会造成触电事故，所以,拆除接地引下线时严禁直接接触与接地体断开的接地引下,线。,安规,。,接地引下线拆卸后，应对接地线与接地体的连接地点,进行打磨。,特别强调，拆除运行中的变压器接地线时，必须,在做好临时工作接地后才能拆除原有接地线。,3,、测量接地电阻,施放接地线,两线与线路同向布置，两线间隔不得小于,1m,，（两测量线夹角不得大于,45,），测量线之间不得交叉。,打入测试棒,选择适当打入的地方打入接地棒（不得将接地棒置于水田、稻田、水沟等地），下雨以后不能进行测量。敲打接地棒必须垂直打入土壤中，保证与土壤的紧密结合，打入深度不得低于地面,0.6m,。,摇表的正确选位,地面平整，干燥，摇表放置平稳，如果不平稳在转动摇表时会产生波动，影响正常测量。将指针调整到与刻度盘中间黑线重合在一起,连接测试线,测试线分为电压（,P,）线，长度,20m,；电流（,C,）线，长度,40m,；连接线（,E,），长度,2m,。,注意：所有设备与地连接点都要断开，,P,、,C,线间距不得低于,1m,。,接地电阻测试示意图,六,.,功率表,功率表用于测量直流电路和交流电路的功率，又称为电力表或瓦特表。功率表大多采用电动式仪表的测量机构。它有两组线圈，一组是电流线圈，一组是电压线圈。它的指针偏转（读数）与电压、电流以及电压与电流之间的相角差的余弦的乘积成正比。因此，可用它测量电路的功率。由于它的读数与电压、电流之间的相角差有关，因此电流线圈与电压线圈的接线必须按照规定的方式连接才正确。,功率表的接线规则,功率表的接线必须遵守,“,发电机端,”,规则，即：功率表标有,“,*,”,号的电流端钮必须接到电源的一端，而另一电流端钮接到负载端，电流线圈串联接人电路中。功率表标有,“,*,”,号的电压端钮，可以接到电流端钮的任一端，而另一电压端钮则跨接到负载的另一端。图,2-22a,、,b,所示为功率表的两种正确接线方式。,三相有功功率表实际相当于两只单相功率表的组合，其内部接线与两只单相功率表测三相三线制电路功率的接线相同，但它也只能测量三相三线制或对称三相四线制电路，其接线方法如图,2-24,所示。,用电流互感器和电压互感器扩大功率表量程的接线 被测电路功率如果大于功率表量程，必须加接电流互感器和电压互感器，扩大其量程。接线方法如图,2-25a,、,b,所示。,
