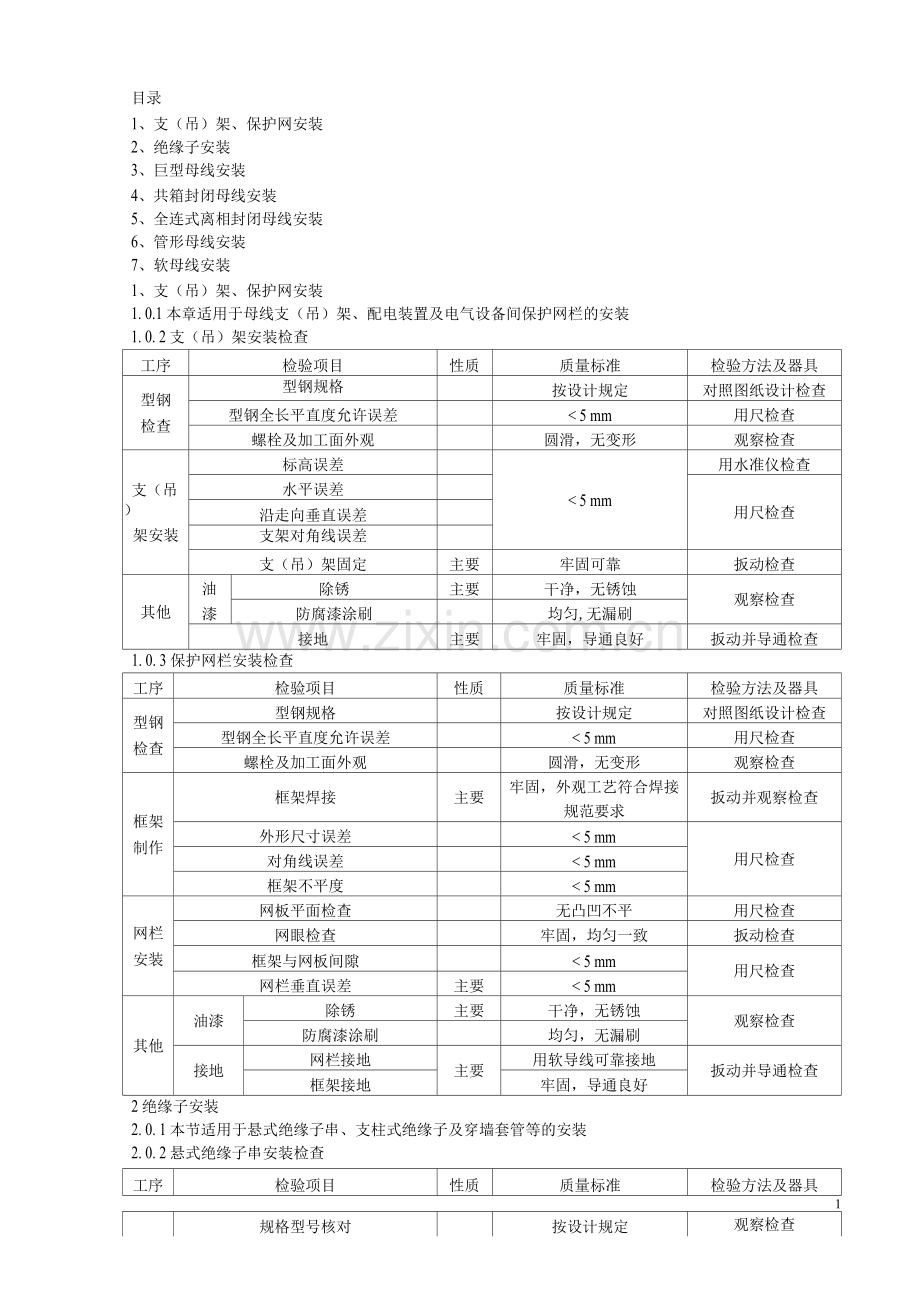

目录 1、支（吊）架、保护网安装 2、绝缘子安装 3、巨型母线安装 4、共箱封闭母线安装 5、全连式离相封闭母线安装 6、管形母线安装 7、软母线安装 1、支（吊）架、保护网安装 1. 0.1本章适用于母线支（吊）架、配电装置及电气设备间保护网栏的安装 1. 0. 2支（吊）架安装检查工序检验项目性质质量标准检验方法及器具型钢检查型钢规格按设计规定对照图纸设计检查型钢全长平直度允许误差 < 5 mm 用尺检查螺栓及加工面外观圆滑，无变形观察检查支（吊）架安装标高误差 < 5 mm 用水准仪检查水平误差用尺检查沿走向垂直误差支架对角线误差支（吊）架固定主要牢固可靠扳动检查其他油漆除锈主要干净，无锈蚀观察检查防腐漆涂刷均匀,无漏刷接地主要牢固，导通良好扳动并导通检查 1. 0. 3保护网栏安装检查工序检验项目性质质量标准检验方法及器具型钢检查型钢规格按设计规定对照图纸设计检查型钢全长平直度允许误差 < 5 mm 用尺检查螺栓及加工面外观圆滑，无变形观察检查框架制作框架焊接主要牢固，外观工艺符合焊接规范要求扳动并观察检查外形尺寸误差 < 5 mm 用尺检查对角线误差 < 5 mm 框架不平度 < 5 mm 网栏安装网板平面检查无凸凹不平用尺检查网眼检查牢固，均匀一致扳动检查框架与网板间隙 < 5 mm 用尺检查网栏垂直误差主要 < 5 mm 其他油漆除锈主要干净，无锈蚀观察检查防腐漆涂刷均匀，无漏刷接地网栏接地主要用软导线可靠接地扳动并导通检查框架接地牢固，导通良好 2绝缘子安装 2. 0. 1本节适用于悬式绝缘子串、支柱式绝缘子及穿墙套管等的安装 2. 0. 2悬式绝缘子串安装检查工序检验项目性质质量标准检验方法及器具 1 外观检查规格型号核对按设计规定观察检查瓷件外观主要光洁，完整无裂纹瓷铁胶合处检查主要粘合牢固连接金具及附件齐全，完好弹簧销检查弹性充足扳动检查均压环及屏蔽罩检查完整,无变形观察检查绝缘子串安装绝缘子装配前试验主要合格检查试验报告连接螺栓、销钉、弹簧销等贯穿方向一致观察检查球头挂环、碗头挂板及锁紧销间配合灵活，无卡阻扳动检查连接金具防松措施检查主要防松螺母紧固，开销张开观察检查悬式绝缘子串允许倾斜角度（无设计时） <5° 观察检查绝缘子串并联时每串所受张力主要均匀绝缘子串吊装前整体检查清洁，装配正确，碗朝上 2. 0. 3支柱绝缘子安装检查工序检验项目性质质量标准检验方法及器具外观检查瓷件外观主要光洁，完整无裂纹观察检查瓷铁胶合处检查粘合牢固，无缝隙绝缘子安装绝缘子底座水平误差 < 5 mm 用尺检查母线支线段内各支柱绝缘子中心线误差主要 < 2 mm 用尺检查叠状支柱绝缘子垂直误差纯瓷绝缘子与金属接触面间垫圈厚度主要》1。5 mm 绝缘子固定主要螺栓齐全，紧固用扳手检查接地接地线排列方向一致观察检查与接地网连接主要牢固，导通良好扳动并导通检查 2. 0. 4穿墙套管的安装检查工序检验项目性质质量标准检验方法及器具外观检查瓷件外观主要光洁，完整无裂纹观察检查瓷铁胶合处检查主要粘合牢固，无缝隙套管安装预留孔径与套管嵌入部分配合 > 5 mm 用尺检查混凝土安装板最大厚度 < 50mm 15A及以上套管固定钢板不构成闭合磁路观察检查法兰位置垂直安装法兰应向上水平安装法兰应在外 6A及以上套管端部金属夹板夹板材料主要非磁性材料观察检查厚度 > 3mm 与母线等电位连接主要牢固可靠观察检查充油套管密封检查主要无渗漏观察检查油位指示主要正常 2 连接螺栓主要齐全，紧固用扳手检查接地端子及未用的电压抽取端子主要可靠接地扳动并导通接地 3矩形母线的安装 3. 0. 1本章适用于交、直流矩形母线及槽型母线的安装 3. 0. 2矩形母线的安装检查工序检验项目性质质量标准检验方法及器具母线加工配置外观检查表面检查光洁，无裂纹褶皱观察检查外形检查平直无变形扭曲螺接面加工搭接面长度主要按 GBJ 149-1990 规定对照规范用尺检查螺孔布置及规格主要螺孔间中心距误差 ± 0.5mm 用尺检查端面外观平直、光洁，无尖角毛刺观察检查接触面平直度平整无局部凹陷钢尺靠测接触面断面减少量主要铜 <3%，铝 < 5% 用游标卡尺检查母线弯制允许最小弯曲半径主要按 GBJ 149-1990 规定对照规范用样板检查弯曲始点至接头边缘最小距离 > 50mm 用尺检查弯曲始点至母线支持器边缘距离 > 50mm ;<0。25 支点距离 90°扭弯的扭转长度mm 2.5~5倍母线宽弯曲部分外观主要无裂纹，无明显褶皱观察检查三相同一断面上的弯曲弧度一致用样板检查同相多片母线弯取弧度一致观察检查相同布置的分支母线各相弯曲弧度母线安装金具安装金具检查清洁，无损伤观察检查单相交流母线金具连接主要牢固，且无闭合磁路固定装置外观无尖角、毛刺母线安装母线平置时母线与支持器上部夹板间隙 1mm 1 。 5mm 用尺检查母线立置时上部夹板与母线的距离 1.5mm 2mm 母线与支持间应力检查主要无外应力观察检查同相多层母线层间间隙同母线厚度用尺检查母线在绝缘子上的固定死点每段设置一个，且在全长或两伸缩节中点观察检查母线连接支持器与接头边缘距离 > 50mm 用尺检查母线间及母线与设备端子连接主要无外应力连接时检查搭接面主要平整、无氧化膜，镀银层不得磋磨，涂有电力负荷脂观察检查端子外观主要无弹簧垫 3 连接与螺杆形平垫圈铜质搪锡观察检查锁紧螺母齐全、紧固连接螺栓与孔径配合 < 1mm 用螺栓检查螺栓穿入方向母线平置时由下向上，其余螺母均在维护侧观察检查防松件外观齐全、完好、压平紧固力矩按 GBJ 149-1990 规定对照规范用力矩扳手检查螺栓紧固后漏扣长度 2~3扣观察检查相邻垫圈间隙主要 > 3mm 观察或用尺检查伸缩节安装无断纹、断股和褶皱现象观察检查总体检查带电体间及带电体与其他物体间距离主要按 GBJ 149-1990 规定对照规范用尺检查相色及油漆齐全、正确观察检查 4共箱封闭母线安装 4. 0. 1本章适用于共箱封闭母线（矩形、槽型、重型、电缆母线）的安装 4. 0. 2共箱封闭母线的安装检查工序检验项目性质质量标准检验方法及器具共箱母线检查外壳外观完整，无裂纹、变形观察检查导体外观无损伤、裂纹、变形观察检查螺接面检查主要光洁、平整，并涂有电力复合脂电缆母线主要无机械损伤绝缘子检查外观检查光洁，完整、无裂纹观察检查底座连接主要螺栓紧固扳动检查绝缘试验绝缘良好用兆欧表测量共箱母线安装相间距离误差 < 5 mm 用尺检查导体伸缩节伸缩节外观主要无局部断裂观察检查螺接面保护层涂层适量、均匀螺接紧固力矩主要按 GBJ 149-1990 规定对照规范检查矩形母线安装主要按矩形母线安装规定对照“矩形母线安装"中有关规定检查电缆母线安装主要按电缆线路规定对照“电缆线路” 中有关规定检查母线长度超过3m~4m需换位处主要不小于一个循环或按设计规定观察及对照设计图检查重型母线与设备间软连接连接线截面不小于母线截面用尺检查外壳接组装牢固，且密封良好观察检查外壳伸缩节伸缩节密封主要良好观察检查伸缩节两端导通连接良好、牢固观察及扳动检查 4 外壳接地主要可靠，全长导通良好观察及扳动检查 6管型母线安装 6. 0. 1本章适用于屋内、外高压配电装置管型母线的安装 6. 0. 2管型母线的安装检查工序检验项目性质质量标准检验方法及器具铝合金管及金具铝合金管外观检查光洁，无裂纹观察检查铝合金管平整，且与轴线垂直用尺检查铝合金管弯曲度按 GBJ 149-1990 规定对照规范检查金具检查光洁，无损伤、裂纹观察检查管母线焊接焊接方式主要氯弧焊观察检查焊尺寸主要按 GBJ 149-1990 规定对照规范检查坡处理两侧50mm范围内表面处理清洁，无氧化膜观察检查坡加工面主要无毛刺、飞边对弯折偏移 <0。2% 用尺检查中心线偏移 < 0.5mm 衬管纵向轴线位置主要位于焊中央用尺检查与管母线间隙 < 0。5 mm 焊缝检查焊缝高度 2mm 4mm 用尺检查焊缝外观主要符合 DL/T 754-21 规定观察检查管母线安装金具连接主要无闭合磁路观察检查金具固定平整，牢固观察检查焊距支持器边缘距离 > 50mm 用尺检查母线与滑动式支持器轴座间隙 1mm 〜2 mm 伸缩节外观主要无裂纹、断股、褶皱观察检查母线终端防罩装置表面光滑，无毛刺、凸凹不平观察检查三项母线管段轴线互相平行观察检查均压环及屏蔽罩检查主要完整，无变形，且固定牢靠整体检查带电体间及带电体对其他物体间距离按 GBJ 149-1990 规定对照规范检查母线相色标志齐全，正确 7软母线安装 7. 0. 1本章适用于配电装置软母线、发电机组合导线的安装 7. 0. 2软母线安装检查工序检验项目性质质量标准检验方法及器具导线及金具检查导线外观主要无断股、松散及损伤，扩径导线无凹陷、变形观察检查导线切断整齐、无松散、毛刺，并与线股轴线垂直金具型号及规格主要与连接导线相匹配金具及紧固件外观主要光洁，无裂纹、毛刺及凸凹不平 5 导线与连接线夹接触面处理主要清洁，无氧化膜，并涂有电力复合脂液压压接扩径导线与奈张线夹压接主要中心空隙填满相应的材料观察检查导线插入线夹长度主要等于线夹长度压接钢模及压接钳检查规格匹配相邻压接段重叠长度 > 5 mm 用尺检查压接后检查压接管弯曲度 <2% 用尺检查压接管表面光滑，无裂纹、凹陷观察检查管端导线外观主要无隆起、松股六角形对边尺寸mm 主要 <0。866D+0。2 接续管外经用尺检查压接试件试验主要合格检查试件试验报告螺栓连接导线与线夹间铝包带绕向与外层铝股旋向一致观察检查铝包带露出线夹长度 < 10mm 用尺检查铝包带端处理压回线夹内观察检查连接螺栓主要紧固均匀，且螺栓露出螺母2扣~3扣用力矩扳手检查奈张线夹引致设备的母线配置完整，无断观察检查软母线安装及整体检查档距内母线配置无接头观察检查连接金具零件配置完整，紧固母线驰度误差主要 -2. % - +5%（设计温度下）观测检查同档距内三项母线驰度一致观察检查相同布置分支线弯曲度及驰度跳线和引下线线间及对架构距离主要按 GBJ 149-1990 规定对照规范检查组合导线固定线夹间距误差主要 < ± 3% 用尺检查固定线夹与导线交角 90° 用角尺检查驰度一致观察检查母线与电器接线端子连接端子无变形、损坏观察检查可调金具检查调解螺母锁紧用扳手检查母线相色标志齐全、正确观察检查
