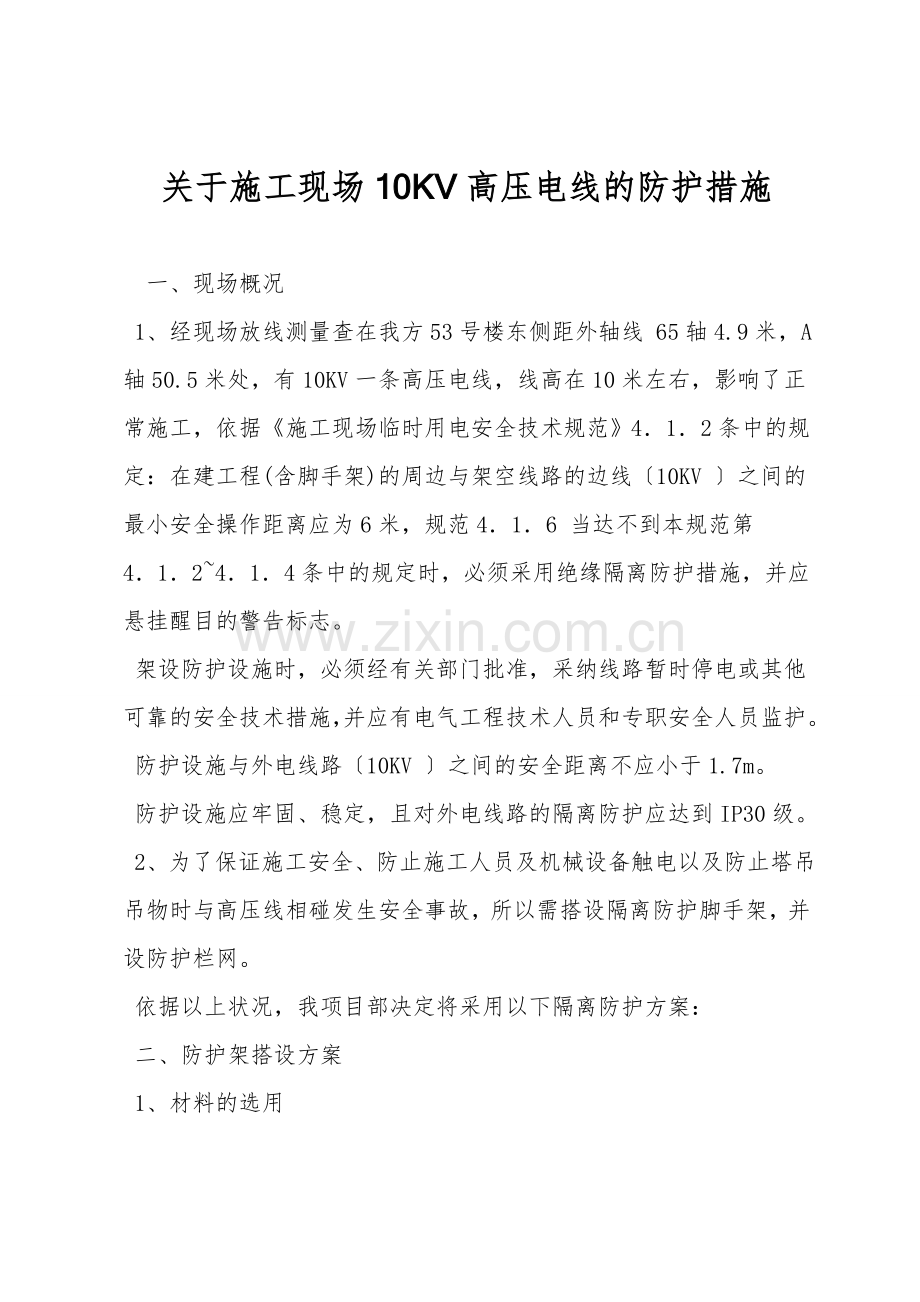

关于施工现场10KV高压电线的防护措施

一、现场概况
1、经现场放线测量查在我方53号楼东侧距外轴线 65轴4.9米，A轴50.5米处，有10KV一条高压电线，线高在10米左右，影响了正常施工，依据《施工现场临时用电安全技术规范》4．1．2条中的规定：在建工程(含脚手架)的周边与架空线路的边线〔10KV 〕之间的最小安全操作距离应为6米，规范4．1．6 当达不到本规范第4．1．2~4．1．4条中的规定时，必须采用绝缘隔离防护措施，并应悬挂醒目的警告标志。
架设防护设施时，必须经有关部门批准，采纳线路暂时停电或其他可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。
防护设施与外电线路〔10KV 〕之间的安全距离不应小于1.7m。
防护设施应牢固、稳定，且对外电线路的隔离防护应达到IP30级。
2、为了保证施工安全、防止施工人员及机械设备触电以及防止塔吊吊物时与高压线相碰发生安全事故，所以需搭设隔离防护脚手架，并设防护栏网。
依据以上状况，我项目部决定将采用以下隔离防护方案：
二、防护架搭设方案
1、材料的选用

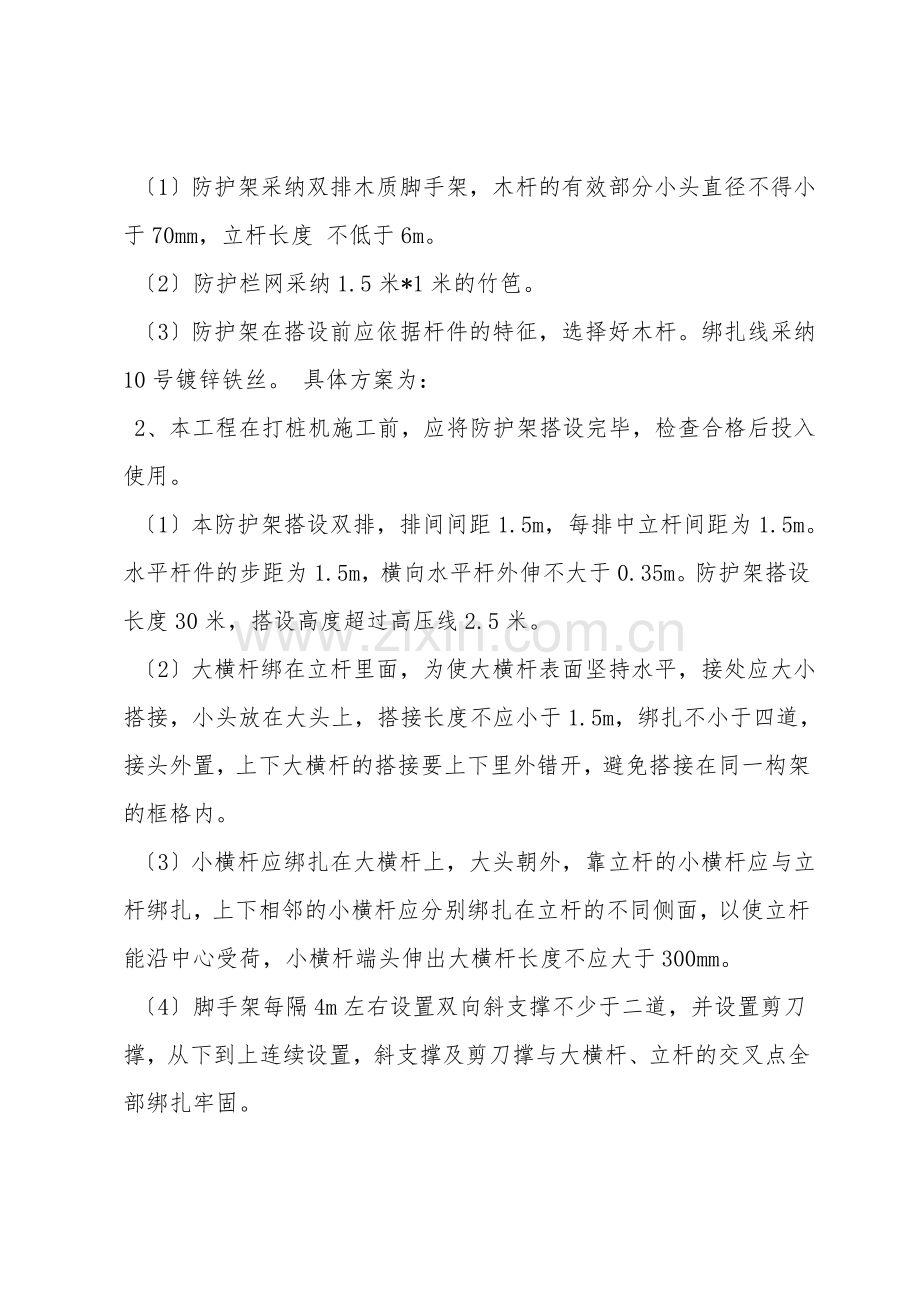

〔1〕防护架采纳双排木质脚手架，木杆的有效部分小头直径不得小于70mm，立杆长度 不低于6m。
〔2〕防护栏网采纳1.5米*1米的竹笆。
〔3〕防护架在搭设前应依据杆件的特征，选择好木杆。绑扎线采纳10号镀锌铁丝。 具体方案为：
2、本工程在打桩机施工前，应将防护架搭设完毕，检查合格后投入使用。
〔1〕本防护架搭设双排，排间间距1.5m，每排中立杆间距为1.5m。水平杆件的步距为1.5m，横向水平杆外伸不大于0.35m。防护架搭设长度30米，搭设高度超过高压线2.5米。
〔2〕大横杆绑在立杆里面，为使大横杆表面坚持水平，接处应大小搭接，小头放在大头上，搭接长度不应小于1.5m，绑扎不小于四道，接头外置，上下大横杆的搭接要上下里外错开，避免搭接在同一构架的框格内。
〔3〕小横杆应绑扎在大横杆上，大头朝外，靠立杆的小横杆应与立杆绑扎，上下相邻的小横杆应分别绑扎在立杆的不同侧面，以使立杆能沿中心受荷，小横杆端头伸出大横杆长度不应大于300mm。
〔4〕脚手架每隔4m左右设置双向斜支撑不少于二道，并设置剪刀撑，从下到上连续设置，斜支撑及剪刀撑与大横杆、立杆的交叉点全部绑扎牢固。
〔5〕用10号镀锌铁丝将竹笆绑扎到靠近建筑物的一侧脚手架上，以及高压线上脚手架的横杆上。
三、搭设的操作工艺及要求
1、基础处理：先将地坪压实，然后砌200mm高，1800mm宽红砖砌体后抹灰，上铺50mm厚脚手板。
2、搭设的工艺流程
确定立杆位置-－－竖立杆并按需要设置扫地杆-－－搭设大横杆-－－搭设顶撑-－－搭设小横杆-－－铺脚手板-－－绑抛撑、斜撑、剪刀撑-－－固定竹笆 -－－检查验收。
3、搭设要求
〔1〕绑抛撑、斜撑、剪刀撑：脚手架搭设至三步架以上时，即应绑扎好抛撑、斜支撑、剪刀撑。
〔2〕立杆：立杆应小头朝上，上下垂直。最后一根立杆应小头朝下，为使立杆顶端齐平，
可将高出立杆向下错开。
立杆必须按规定进行接长，相邻两立杆的接头应上下错开一个步距。
为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向左右错开。木杆存在弯曲
时，应将弯曲部分弯向脚手架纵向。
立杆的垂直偏差：脚手架顶端向内水平倾斜不得大于架高1/250、且100 mm，不得向
外倾斜。
〔3〕大横杆：大横杆绑扎在立杆的内侧，沿纵向平放。大横杆必须按规定进行接长，接
头置于立杆处，接头位置一贯上下、里外错开一倍的立杆纵距。
〔4〕剪刀撑：剪刀撑设置在脚手架外侧，应与地面行成45~ 60的角度，从下
至上与脚手架其它杆件同步搭设。杆件的交叉点要互相绑扎牢固。剪刀撑的斜杆底
脚应固定在垫板上。
四、安全要求
1、操作时，应与鞍山供电系统联系，取得停电批准后方可操作。
2、架子工必须经过培训，并取得架子工操作证方可上岗操作，应正确使用安全"三宝'，系好安全带。操作之前，必须由项目部及安全员对操作人员进行技术及安全交底。
3、有高血压等不适于高空作业的病症的人员，禁止上岗，酒后不得上岗操作。
4、六级以上大风，大雾，暴雨等不利天气下，不得上架操作。
5、脚手架必须绝缘防电，其架体边外侧边缘距外电架空线路边线之间里的距离不得小于1.7m。
6、在架上作业人员应穿防滑鞋和佩挂好安全带。保证作业的安全，脚下应铺设必要数量的脚手板，并应铺设平稳。
7、架上作业人员应作好分工和配合，传递杆件应掌握好重心，平稳传递。不要用力过猛，以免引起人身或杆件失衡。对每完成的一道工序，要互相询问并确认后才能进行下一道工序。
8、作业人员应佩带工具袋，工具用后装于袋中，不要放在架子上，以免掉落伤人。
架设材料要随上随用，以免放置不当时掉落。
9、所有上架材料应全部搭设上，不要存留在架子上，而且一定要形成稳定的构架，不能
形成稳定构件的部分应采用临时撑位措施予以加固。
10、在搭设作业进行中，应设专职安全员指挥、检查、做好协调工作。
11、在搭设脚手架时，不得使用不合格的架设材料。
12、作业人员要服从统一指挥，不得自行其是。
