钢结构单层厂房结构计算书
专 业：
班 级：
学 号:
学生姓名:
指导教师:
第一部分设计任务书
一、设计资料
1、车间柱网布置：长度120m，柱网分别为6m、7.5m、9m，跨度分别为18, 21m、24m、 27m、30m，檐高度分别为6m、7m,8m,9m，10m屋面坡度为1 /10，1/12屋面材料为单层彩 板或夹芯板，墙面材料单层彩板或夹芯板，天沟为彩板天沟或钢板天沟。
2、 荷载：静荷载当无有吊顶时为0.2kN/m2,有吊顶时为0.45kN/m2；活荷载为 0.3kN/m2(计算刚架时)、0.5kN/m2(计算檩条时)；基本风压0.35kN/m2，地面粗糙 度为B类；雪荷载为0.5kN/m2；地震设防烈度为7度。
3、材质：Q235或Q345钢材
4、 地质水文条件：场地平坦，周围无相邻建筑物，II类场地土，自上而下土层分布情 况为：
(1) 素填土，FK=50kPa,ES=2.8MPa，厚度 0.5~1.m，灰褐色，软塑
(2) 粘土, FK=170kPa,ES=7.0MPa，厚度 0.4~1.m，黄褐色，可塑
(3) 粘土，FK=280kPa,ES=12.0MPa,厚度 3.0m，褐色，硬塑
(4) 粘土，FK=420kPa,ES=15.0MPa，厚度 2.9m，黄褐色，硬塑
(5) 强风化岩层，FK=420kPa，坚硬
地下水位较低，无侵蚀性。
施工技术条件:各种机具、材料和施工质量能满足要求。

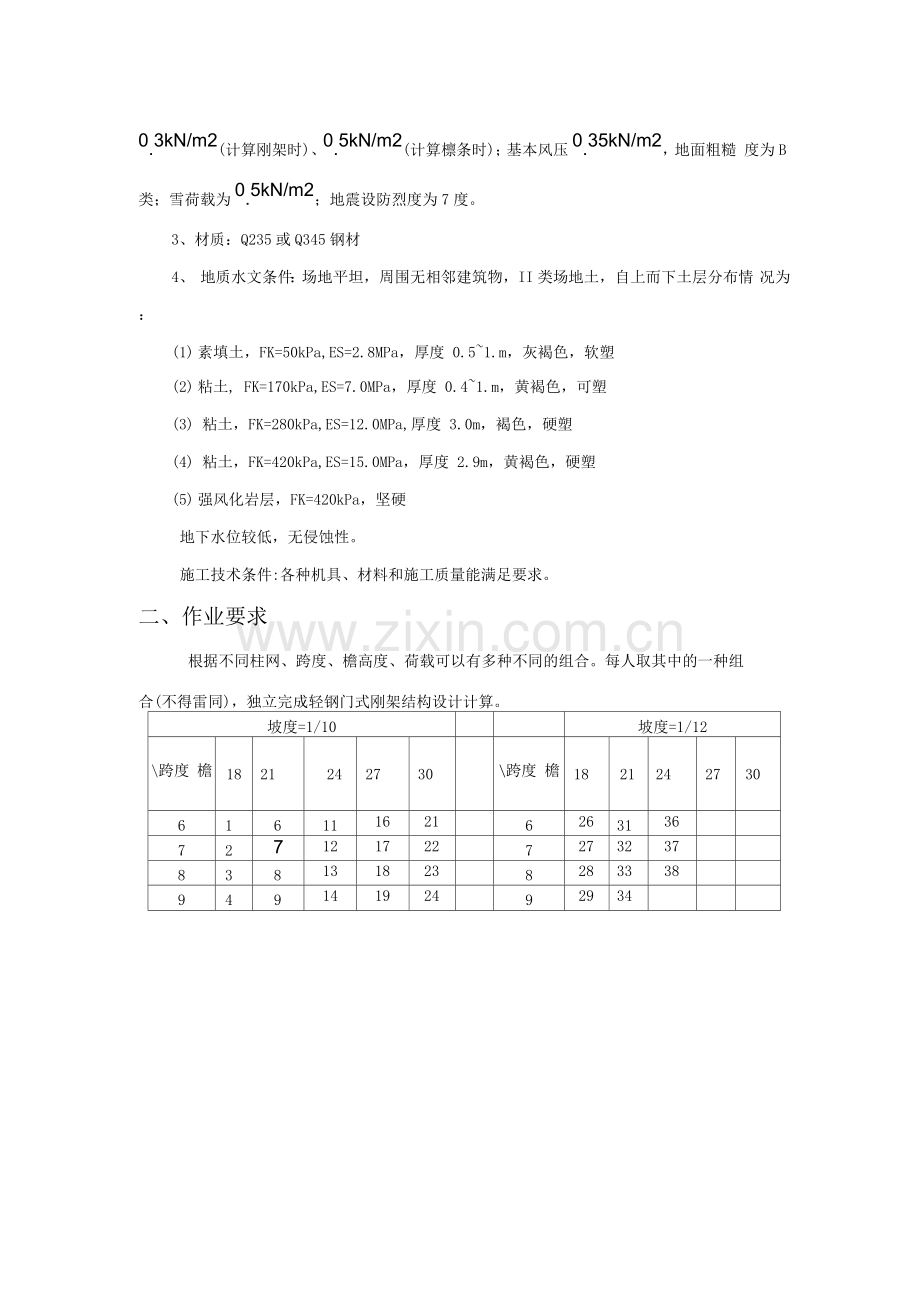

二、作业要求
根据不同柱网、跨度、檐高度、荷载可以有多种不同的组合。每人取其中的一种组
合(不得雷同)，独立完成轻钢门式刚架结构设计计算。
坡度=1/10

坡度=1/12
\跨度 檐高\
18
21
24
27
30

\跨度 檐高、
18
21
24
27
30
6
1
6
11
16
21

6
26
31
36

7
2
7
12
17
22

7
27
32
37

8
3
8
13
18
23

8
28
33
38

9
4
9
14
19
24

9
29
34

—————.《建筑钢结构设计》大作业
10 I 5 I 10 I 15 I 20 I 25~~10~~I 30 I 35
根据要求可知：檐高度7m、柱网间距9m、跨度为21m、坡度为1/10。
要求计算书内容要有系统地编排，字体要端正，表示要清楚，计算步骤明确，计算公式和数 据来源应有依据，并应附有与设计有关的插图和说明。
三、设计计算书内容
1、确定柱网和屋面及其支撑布置，选择钢材及焊接材料，并明确提出对保证项目的要求；
2、门式刚架选型，确定梁柱截面形式，并初估截面尺寸；
3、梁柱线刚度计算及其计算长度确定；
4、荷载统计及计算荷载计算；
5、用结构力学计算各工况下的内力、柱顶水平位移及横梁挠度；
6、进行荷载组合、内力组合(不考虑地震计算)；
7、构件及连接节点(梁柱连接节点、屋面梁拼接节点)设计计算；
8、柱脚设计计算。
要求计算书内容要有系统地编排，字体要端正，表示要清楚，计算步骤明确，计算公式 和数据来源应有依据，并应附有与设计有关的插图和说明。
四、教材及参考书
1. 马人乐等编著，《建筑钢结构设计》(第二版)，同济大学出版社，20年10月
2. 《建筑钢结构设计》，刘锡良、陈志华编著，天津大学出版社，24年
3. 《建筑钢结构焊接规程》(JGJ81-22)
5. 《钢结构高强度螺栓连接的设计施工及验收规范》(JGJ82-91)
6. 《钢结构设计规范》(GB517-23)
7. 《冷弯薄壁型钢结构设计手册》
8. 《门式刚架轻型房屋钢结构技术规范》(CECS 102:98)
9. 《钢结构工程施工质量验收规范》(GB50205-21)
10. 《建筑结构荷载规范》(GB50205-21)( 26版)
11. 《冷弯薄壁型钢结构技术规范》(GB518-22)
五、考核方式
占总成绩的20%.
