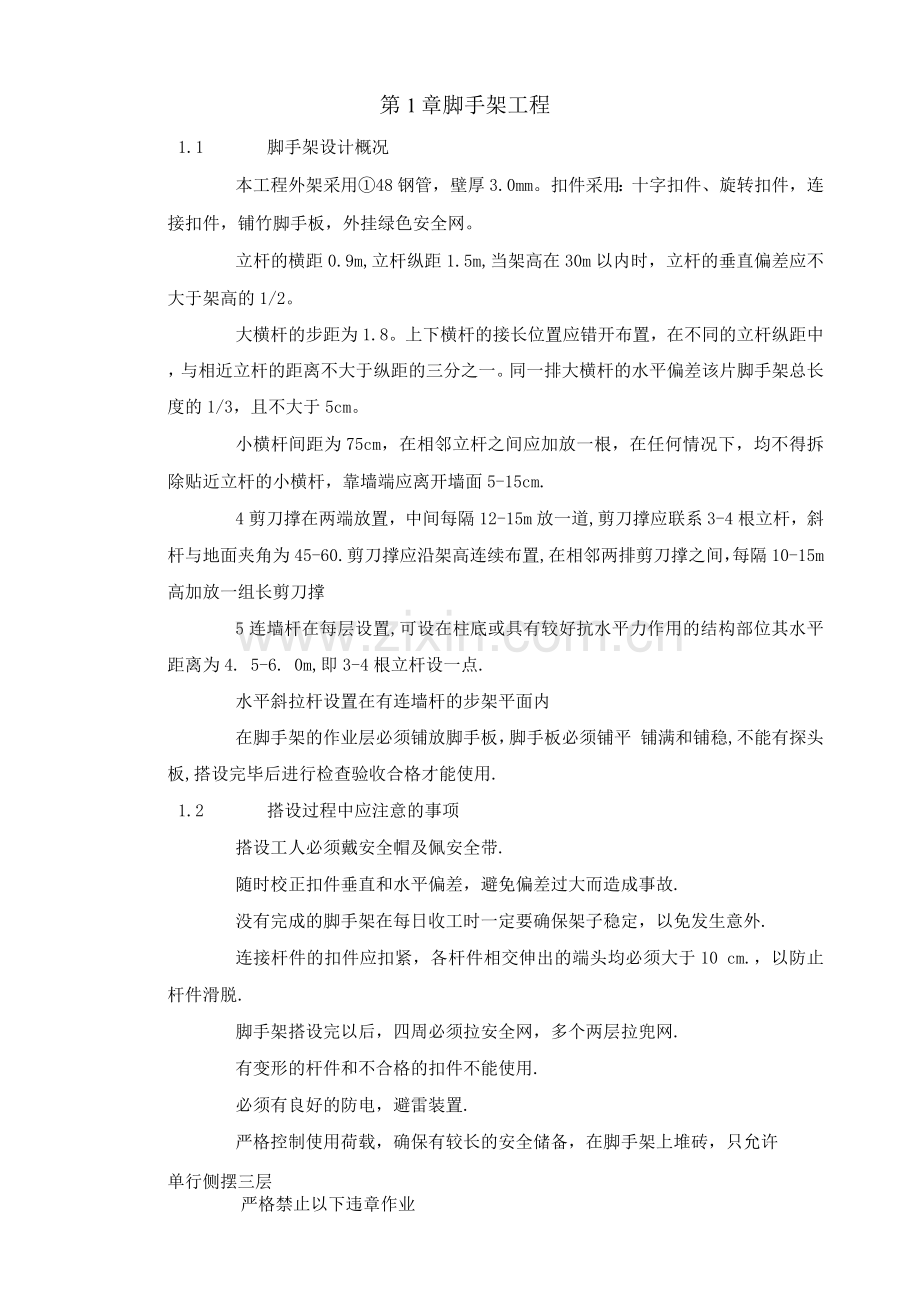

第1章脚手架工程
1.1 脚手架设计概况
本工程外架采用①48钢管，壁厚3.0mm。扣件采用：十字扣件、旋转扣件，连接扣件，铺竹脚手板，外挂绿色安全网。
立杆的横距0.9m,立杆纵距1.5m,当架高在30m以内时，立杆的垂直偏差应不大于架高的1/2。
大横杆的步距为1.8。上下横杆的接长位置应错开布置，在不同的立杆纵距中，与相近立杆的距离不大于纵距的三分之一。同一排大横杆的水平偏差该片脚手架总长度的1/3，且不大于5cm。
小横杆间距为75cm，在相邻立杆之间应加放一根，在任何情况下，均不得拆除贴近立杆的小横杆，靠墙端应离开墙面5-15cm.
4剪刀撑在两端放置，中间每隔12-15m放一道,剪刀撑应联系3-4根立杆，斜杆与地面夹角为45-60.剪刀撑应沿架高连续布置,在相邻两排剪刀撑之间，每隔10-15m高加放一组长剪刀撑
5连墙杆在每层设置,可设在柱底或具有较好抗水平力作用的结构部位其水平距离为4. 5-6. 0m,即3-4根立杆设一点.
水平斜拉杆设置在有连墙杆的步架平面内
在脚手架的作业层必须铺放脚手板，脚手板必须铺平 铺满和铺稳,不能有探头板,搭设完毕后进行检查验收合格才能使用.
1.2 搭设过程中应注意的事项
搭设工人必须戴安全帽及佩安全带.
随时校正扣件垂直和水平偏差，避免偏差过大而造成事故.
没有完成的脚手架在每日收工时一定要确保架子稳定，以免发生意外.
连接杆件的扣件应扣紧，各杆件相交伸出的端头均必须大于10 cm.，以防止杆件滑脱.
脚手架搭设完以后，四周必须拉安全网，多个两层拉兜网.
有变形的杆件和不合格的扣件不能使用.
必须有良好的防电，避雷装置.
严格控制使用荷载，确保有较长的安全储备，在脚手架上堆砖，只允许
单行侧摆三层
严格禁止以下违章作业

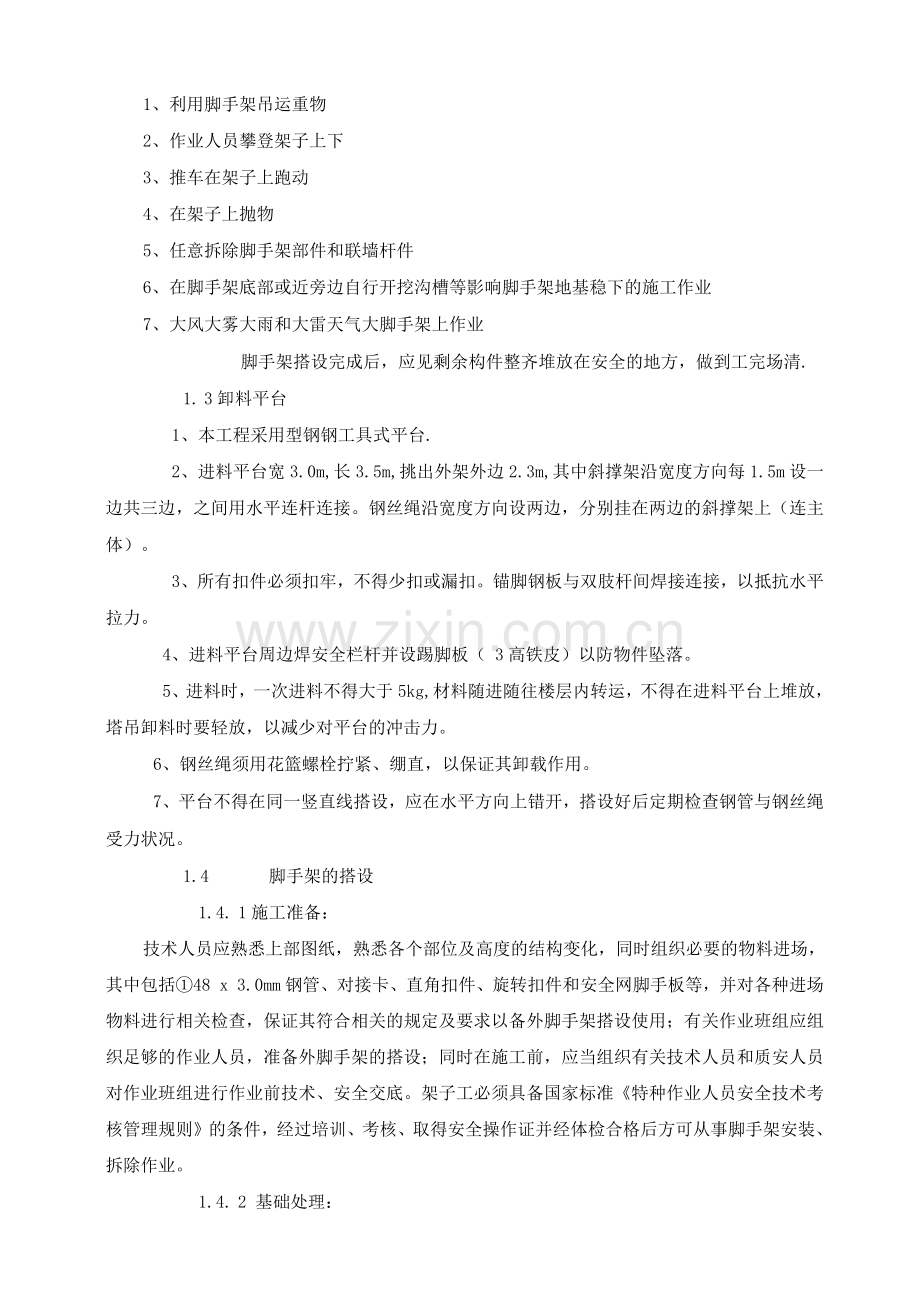

1、利用脚手架吊运重物
2、作业人员攀登架子上下
3、推车在架子上跑动
4、在架子上抛物
5、任意拆除脚手架部件和联墙杆件
6、在脚手架底部或近旁边自行开挖沟槽等影响脚手架地基稳下的施工作业
7、大风大雾大雨和大雷天气大脚手架上作业
脚手架搭设完成后，应见剩余构件整齐堆放在安全的地方，做到工完场清.
1. 3卸料平台
1、本工程采用型钢钢工具式平台.
2、进料平台宽3.0m,长3.5m,挑出外架外边2.3m,其中斜撑架沿宽度方向每1.5m设一边共三边，之间用水平连杆连接。钢丝绳沿宽度方向设两边，分别挂在两边的斜撑架上（连主体）。
3、所有扣件必须扣牢，不得少扣或漏扣。锚脚钢板与双肢杆间焊接连接，以抵抗水平拉力。
4、进料平台周边焊安全栏杆并设踢脚板（ 3高铁皮）以防物件坠落。
5、进料时，一次进料不得大于5kg,材料随进随往楼层内转运，不得在进料平台上堆放，塔吊卸料时要轻放，以减少对平台的冲击力。
6、钢丝绳须用花篮螺栓拧紧、绷直，以保证其卸载作用。
7、平台不得在同一竖直线搭设，应在水平方向上错开，搭设好后定期检查钢管与钢丝绳受力状况。
1.4 脚手架的搭设
1.4. 1施工准备：
技术人员应熟悉上部图纸，熟悉各个部位及高度的结构变化，同时组织必要的物料进场，其中包括①48 x 3.0mm钢管、对接卡、直角扣件、旋转扣件和安全网脚手板等，并对各种进场物料进行相关检查，保证其符合相关的规定及要求以备外脚手架搭设使用；有关作业班组应组织足够的作业人员，准备外脚手架的搭设；同时在施工前，应当组织有关技术人员和质安人员对作业班组进行作业前技术、安全交底。架子工必须具备国家标准《特种作业人员安全技术考核管理规则》的条件，经过培训、考核、取得安全操作证并经体检合格后方可从事脚手架安装、拆除作业。
1.4. 2 基础处理：
结合本工程实际情况，外架的基础大部分均位于结构楼板上，故其地基础可不必处理，只需铺垫厚垫板所有架子的地基均不能有积水。
1.4.3 脚手架搭设要求：
外脚手架搭设的基本要求是：横平竖直、整齐清晰、图形一致、平竖通顺、连接牢固，受荷安全、有安全操作空间、不变形、不摇晃。
1.4.4 外脚手架的搭设顺序
外脚手架的搭设程序：首先放置纵向扫地杆；自角部起依次向两边竖立底（第一根）立杆，底端与纵向扫地杆扣接固定后，装设横向扫地杆并也与立杆固定（固定立杆底端前，应吊线确保立杆垂直），每边竖起3~4根立杆后，随即装改第一步横向横杆（与立杆扣接固定）和纵向平杆（小横杆靠近立杆并与横向水平杆扣接固定）校正立杆垂直和水平杆使其符合要求后，按40〜60N/力矩拧紧扣件螺栓，形成构架的起始段；按上述要求依次向前延伸搭改，直至第一步架交圈完成，交圈后，再全面检查一遍构架质量及其地基情况，严格确保设计要求和构架质量；设置连墙杆；按第一步架的作业程序和要求搭设第二步、第三步；随搭设进程及时装设连墙杆和剪力撑；装设作业层间横杆（在构架横向平杆之间加设的，用于缩小铺板支承跨度的横杆），铺设脚手板和设作业层栏杆，挡脚板或围护，挂封闭措施（安全网）。
1.4.5 脚手架的搭设
脚手架的搭设除了按顺序搭设处，还得注意下列事项：
按照规定的构造方案和尺寸进行搭设；
及时与结构拉结或临时支顶，以确保搭设过程的安全；
拧紧扣件（拧紧程度要适当）；
有变形的杆件和不合格的扣件（有长度、扣接不紧等）不能使用；搭设工人必须正确使用安全带；
随时校正杆件的垂直和偏差避免偏差过大；
没有完成的脚手架，在每日收工时，一定要确保架子稳定，以免发生意外；
1.4.6 建筑物出入处脚手架的搭设
建筑物出入处的脚手架，应根据出入的高度和宽度采用平行弦桁梁结构形式在开处的两边要采用双立杆，悬空立杆下要设安全扣件，此处的连接要加密，每步设置，同时在洞边及其上设置剪刀撑。
出入脚手架的上方要有安全可靠的隔离防护设施，一般为在出入处的外侧设置双层防护棚，防止物体堕落伤人，保护出入人员。
1.4.7 安全网
脚手架的外侧要满挂安全立网，立网的下与立杆或建筑物要牢固的扎结，固定点的间距应不大于50cm,下边沿设挡脚板，上下两网之间的拼接要严密。立网平网与施工作业面边沿的最大间缝不得大于10cm。
1.4.8 搭设的一般规定
架子工应熟悉图纸，熟悉现场具体情况，了解技术交底意图和施工操作方法，并将符合要求的钢管、扣件等材料运至现场，分类存放，搭设前清除障碍物。
架子工作业时，必须佩戴好安全帽、系好安全带，严禁穿高跟鞋、拖鞋或硬底带钉滑鞋作业，工具及零件应放在工具包内，服从指挥，集中思想、相互配合，拆除下来的材料不乱抛、乱扔。脚手架作业下方不准站人，架子工不准在脚手架上打闹、嬉笑。
凡遭遇六级以上大风或下雨天气时，不得进行作业。雨后作业应待脚手架上雨水吹干后进行，防止滑落。
在靠近电源处拆除脚手架时，必须将电源先切断或严密防护，必要时变更位置后方可进行作业，不允许将电源线拉在脚手架上，以防止漏电伤人。
不在脚手架上附装机械设备，悬挑平台拉缆风绳及搭（接）卸料槽（斗）等。
搭设双排脚手架，先立里排立杆，后立外排立杆，立杆的垂直偏差不得大于2%o的架高，相邻两根立杆接头错开5mm,并不在同一步距内。
大横杆架设在立杆内侧，同一水平面的内外大横杆接头错开一跨距。大横杆水平偏差控制在50mm内。
小横杆垂直置于大横杆之下，用扣件与立杆紧固连接，小横杆伸出大横杆之外，应控制在150mm,靠近墙的一面，距离1-150mm,小横杆应水平、不得内高外低。
剪刀撑的位置从脚手架两端开始连续设置，竖向全高。剪刀撑的斜杆设在立杆外侧，将斜杆间隔的扣在立杆上,与大横杆成450 -6夹角同时剪力撑的搭长度不小于10mm。并且搭接处不少于3个扣件扣接牢固。
用对接件连接大横杆时，扣件的开应朝向架子的内侧，螺栓朝上以防雨水进入。用十字扣件时，开不得朝下，以确保安全，在安装扣件时，必须将扣件放端正后再拧紧螺栓，拧紧螺栓时，用力要适当，一般控制在40-50N -mo
反拉钢丝绳要求保证通顺，不得因被其他钢管等部件阻挡，而形成弧线形状，调节花篮螺栓，使其松紧适度，受力明确。
悬挑架安装完毕后，要进行全面综合的检查验收，对所有节点还要进行复拧收紧,扣件螺栓扭力矩不得小于40N - m,并不大于65N - m,及时用彩色粉笔做出标记，确保一个不漏。
1.5 脚手架的拆除
脚手架使用完毕后立即拆除，在脚手架拆除前应作好以下工作：
对脚手架进行安全检查，确认不存在严重隐患。如存在影响拆除脚手架安全的隐患，应先对脚手架进行修整和加固，以保证脚手架在拆除过程中不发生危险。
在拆除脚手架时，应先清除脚手板上的垃圾杂物，清除时严禁高空向下抛掷，大块的装入容器内由垂直运输设备向下运送能用扫帚集中的要集中装入容器内运下。
脚手架在拆除前，应先明确拆除范围、数量、时间和拆除顺序、方法、物件垂直运输设备的数量，脚手架上的水平运输、人员组织，指挥联络的方法和用语，拆除的安全措施和警戒区域。
严格遵循拆除顺序，由上而下、后搭者先拆、先搭者后拆，同一部位拆除顺序是:栏杆T脚手板T剪刀撑T大横杆T小横杆T立杆。
外脚手架的拆除一般严禁在垂直方向上同时作业，因此要事先做好其他垂直方向工作的安排。
拆除脚手架时，下部的出入必须停止使用，对此除监护人员要特别注意外，还应在出入处设置明显的停用标志和围栏此警示标志必须内外双面都加以设置。
在拆除的脚手架周围，明显标示“禁止AK ”字样的标志，并有专人监护，以保证拆脚手架时无其他人员入内。
拆下的脚手架钢管、扣件及其他材料运至地面后，应及时清理，将合格的，需要整修后重复使用的和应报废的加以区分，按规格堆放。对合格件应及时进行保养，保养后送仓库保管以备今后使用。
本工程脚手架拆除时遇大风、大雨、大雾天应停止作业。
拆除时操作人员要系好安全带，穿软底防滑鞋、扎裹腿。
脚手架拆除过程中，不中途换人，如必须换人，则应该在安全技术交底中交代清楚。
如在幕墙装修阶段需要拆除脚手架的连墙杆时,必须在拆除之前在临近点做加固处理并加设其他连墙杆。
1.6
脚手架防电、避雷

1.6.1 防电
1、钢管脚手架不应搭设在距离外电架空线路的安全距离以内 安全距离见下表:脚手架的外侧边缘与外电架空线路的边线间的最小安全操作距离
外电线路电压
1KV
以下
1-10KV
35-110KV
154 -220KV
330 -5KV
最小安全操作距离
（m）
4
6
8
10
15
2、对于达不到上述规定最小距离时，必须采取防护措施，增设屏障、遮栏、围杆或保护网，并悬挂醒目的警告标志牌。
3、脚手架搭设和使用期间，要严防与带电体接触，当需要穿过靠近380V以内的电力线路，距离线路在2m以内时，搭设和使用期间应断电或拆除电源，如不能拆除，应采取下列措施：
（1）对电线和脚手架分别采取有效的绝缘措施；
（2）对脚手架要采取可靠的安全接地处理；
（3）夜间施工时，应使用不超过12V电压的低压电源。
1.6.2 避雷
搭设脚手架时，应安装避雷针、避雷器、避雷线。
脚手架防雷接地，将建筑物上的避雷针引出与各段脚手架承载装置的四角焊接，接地电阻不大于10Q。
1.7脚手架的维护与保养
脚手架在验收合格通过投入使用后，必须对其进行日常的保养和定期的全面检查和整修，才能保证其安全使用。脚手架日常的保养和维修必须每天进行一次，定期的维护保养一般每月进行一次。所以要求作业队对外脚手架进行日常的和定期的保养和维修，尤其是每次强风、暴雨过后都要认真检查整修后方可使用。
脚手架保养整修的主要内容有：
1、检查脚手架基础有无不均匀下沉，脚手架底部有无堆放杂物；
2、检查脚手架的整体和局部的垂直偏差，特别要注意脚手架的转角处和断处的垂直度。如发现垂直度有异常现象，应及时加固和消除隐患。
3、各类扣件的涂油和紧固。检查扣件时先检查扣件的外观，而后将扣件上的螺栓逆时针方向松几牙螺纹，再涂油紧固螺栓至规定的力矩范围内。
4、检查脚手板有否松动、悬挑，还要检查四周是否用铁丝扎牢，如发现问题应及时纠正。
5、连墙件的检查，检查连墙件是否齐全和完好，有无松动、移动。
6、要对外包安全网、外挑安全网、安全隔离设施、外侧挡板、栏杆和接地防雷等安全设施进行检查，保证这些安全设施完整、牢固，能正常发挥安全作用。如果有损坏者要及时调换，如有松动者应及时紧固，如发现松动和开要及时连通。
7、如脚手架有开、断和出入，应对该部位进行重点检查，使这些部位始终符合安全规定。
8、检查脚手架的荷载情况，使其不超过设计荷载，如有超载应及时卸荷至设计荷载。还要检查脚手架上堆物是否处于安全位置和稳定状态，如发现有处于不安全位置和不稳定状态应及时纠正。此外还要逐日清理脚手板上的垃圾。
9、脚手架使用中必须经常检查，清除架子上的杂物，严禁在架子上堆积过多的施工材料，或多人挤在一起，以免架子发生超载，造成事故。
10、脚手架上施工材料应随用随运，施工荷载不得大于30N/m2,使用机具、材料等尽量放在脚手架里侧，以减小倾覆力矩。
1.8 安全措施及要求
1、所有操作人员应持证上岗，操作人员进入现场后，应做好进场三级教育，并做好会议记录，进行详细的安全技术交底。
2、每一楼层外架搭设完毕后，必须验收合格后方可使用。
3、防雷击接地措施，采用4 x30镀锌扁铁与本建筑结构的四角避雷接地网焊接，其电阻不得大于要求的10Q。
4、高空作业要正确使用“三保”遇六级以上大风时，应停止高空作业。
5、及时收集气象资料，并通知全体施工人员，便于安排工作和进一步采取措施。
6、焊接作业时，要注意防火，遇风时，应设置挡风板，避免火花飞溅。
7、外架上不得堆放钢筋，模板等材料。
8、脚手架拆除程序与安装程序相反，拆除时，先将脚手架板逐一传递至楼层或转料平台上，再按步骤为横杆一立杆一剪刀撑，拆除时，严禁乱丢及高空坠物。
