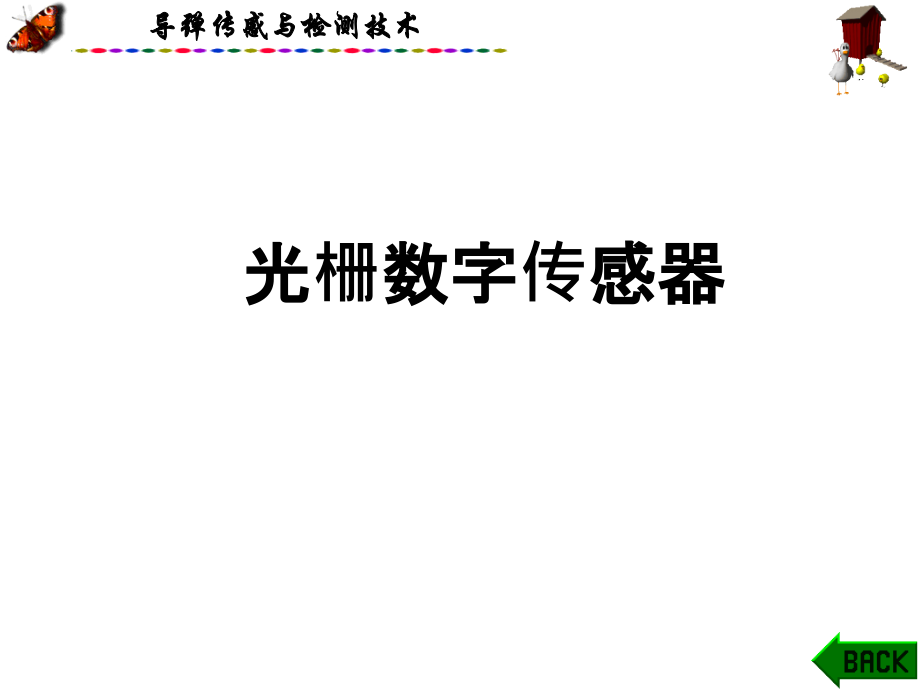

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,导弹传感与检测技术,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,光栅传感器,第,*,页共,84,页,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,光栅数字传感器,2,一、,光栅的结构和分类,1.,光栅的结构,光栅是在一块长条型（圆形）光学玻璃（或金属）上均匀刻上许多宽度相等的刻线，形成透光与不透光相间排列的,光电器件,。,栅线,光栅上的刻线，宽度,a,缝隙宽度,b,栅距,w=a+b,（也称光栅常数）,3,传感器原理及应用,2025/4/20 周日,2,2,、分类,按原理和用途：物理光栅和,计量光栅,物理光栅：刻线细密,利用光的衍射现象,主要用于光谱分析和光波长等量的测量。,计量光栅：主要利用莫尔现象实现长度、角度、速度、加速度、振动等几何量的测量。,2,2,、分类,按光的走向,：,透射式（玻璃）,和反射式（金属）,透射式光栅：刻划基面采用玻璃材料,反射式光栅：刻划基面采用金属材料,按栅线形式,：黑白光栅（幅值光栅）和闪耀光栅（相位光栅）,黑白光栅：利用照相复制工艺加工而成,其栅线与缝隙为黑白相间结构；,相位光栅：横断面呈锯齿状,常用刻划工艺加工而成。,2,2,、分类,按,应用,类型：长光栅和圆光栅,长光栅：刻划在玻璃尺上的光栅，也称为光栅尺，刻线相互平行；用于测量,长度或线位移,2,构成：主光栅,-,标尺光栅，定光栅；指示光栅,-,动光栅,长度,-,测量范围；刻线密度,-,测量精度,(10,、,25,、,50,、,100,、,125,线,/mm),2,圆光栅：在圆盘玻璃上刻线，用来测量角度或角位移,.,8,传感器原理及应用,2,栅距,栅线宽度,缝隙宽度,栅距角,9,传感器原理及应用,2,圆光栅分类：,根据,栅线刻划的方向,，圆光栅分三种：,径向光栅,:,其栅线的延长线全部通过光栅盘的圆心；,切向光栅,:,其全部栅线与一个和光栅盘同心的直径只有零点儿或几个毫米的小圆相切,;,环形光栅,:,一簇等间距同心圆组成,.,若按,光线的走向,，圆光栅只有透射光栅。,2,11,传感器原理及应用,2,3.,莫尔条纹,1).,莫尔条纹的形成,如果把两块,栅距,W,相等,的光栅面,平行安装,，且,指示光栅和主光栅的刻线相交一个微小的夹角,时,光源照射光栅尺，由于挡光效应，两块光栅刻线的,相交处形成暗带,，而在,刻线彼此错开处形成亮带,。在与光栅线纹大致垂直的方向上,产生出亮暗相间的条纹,这些条纹称为,“,莫尔条纹,”,。,f,f,线区则是由于,光栅的遮光效应,形成的。,莫尔条纹是光栅非重合部分光线透过而形成的亮带，它由,一系列四棱形图案组成,，,d,d,线区所示。,长光栅莫尔条纹,主光栅,指示光栅,2,长光栅横向莫尔条纹,15,传感器原理及应用,2,横向莫尔条纹：,由于两光栅的栅线夹角,很小，条纹近似与栅线的方向垂直，故称为,横向莫尔条纹,。,纵向莫尔条纹：,当栅线的夹角,0,，,且两光栅栅距不等时产生的莫,尔条纹,。,光闸莫尔条纹：,当栅线的夹角,0,且两光栅栅距相等时,产生的莫尔条纹。,2,横向莫尔条纹,光闸莫尔条纹 纵向莫尔条纹,17,传感器原理及应用,当光栅每移动一个光栅栅距,W,时，莫尔条纹也跟着移动一个条纹宽度,B,。,2),莫尔条纹的特征,、位移放大作用,2,2),莫尔条纹的特征,、位移放大作用,相邻两条莫尔条纹间距,B,与栅距,w,及两光栅夹角,的关系为：,19,传感器原理及应用,2,结论：,越小,k,越大，,B,越大。,例如：,=0.1,，,W=0.02mm,时,=0.1,=0.1,2/360=0.00175432rad,则：,B=11.4592mm,。,莫尔条纹间距放大了光栅间距，令,k,为放大系数，则：,20,传感器原理及应用,越小，,B,越大，这相当于把栅距,W,放大大了,1/,倍。例如,=0.1,，则,1/,573,，即莫尔条纹宽度,B,是栅距,W,的,573,倍，这相当于把栅距放大了,573,倍，说明,光栅具有位移放大作用,，从而提高了测量的灵敏度。,2,、运动对应关系 通过莫尔条纹的运动特性判别光栅的运动特性,光栅移动一个栅距，莫尔条纹移动一个条纹间隔；,光栅改变运动方向，莫尔条纹随之改变运动方向。,当移动的刻线数,i,和角度,一定时，莫尔条纹间距,B,与移动距离,x,成正比，即：,2,误差的平均效应,光电元件对光栅的栅距误差具有平均,消差,作用。,莫尔条纹由光栅的大量刻线形成,几条刻线的栅距误差或断裂对莫尔条纹的位置和形状影响甚微。能在很大程度上,消除短周期误差,的影响。,莫尔条纹（,Moire,）,条纹宽度：,W-,栅距，,a-,线宽，,b-,缝宽,W=a+b,，,a=b=W/2,特例：当,=0,w,1,=w,2,B=,光闸莫尔条纹,当,=0,w,1,w,2,纵向莫尔条纹,均匀刻线,主光栅,指示光栅,夹角,明暗相间条纹,莫尔条纹,移动,24,播放中,圆弧莫尔条纹,单击准备演示,播放动画,莫尔条纹动画,25,光闸莫尔条纹,播放动画,播放中,26,环形莫尔条纹,播放动画,播放中,单击准备演示,27,单击准备演示,辐射形莫尔条纹,播放动画,28,长光栅莫尔条纹,播放动画,29,长光栅光闸莫尔条纹,播放动画,30,(1),莫尔条纹的移动方向,：当指示光栅不动，,主光栅左右平移,时，莫尔条纹将沿着指示栅线的方向,上下移动,。查看莫尔条纹的上下移动方向，即可确定主光栅左右移动方向。,(2),位移的放大作用,：当主光栅沿与刻线垂直方向移动一个栅距,W,时，莫尔条纹移动一个,条纹间距,B,。当两个等距光栅的栅间夹角,较小时，主光栅移动一个栅距,W,，莫尔条纹移动,KW,距离，,K,为莫尔条纹的放大系数：,结论：莫尔条纹测位移具有三个特点,31,条纹间距与栅距的关系为：,当,角较小时，例如,=30,，则,K,=115,，表明莫尔条纹的,放大倍数,相当大。,这样，可把肉眼,看不见的光栅位移,变成为清晰,可见的莫尔条纹移动,，可以用测量条纹的移动来检测光栅的位移。从而,实现高灵敏的位移测量,。,(,3,),误差的平均效应,：莫尔条纹具有平均光栅误差的作用,32,分辨力,=,W,=1/50=0.02mm=20,m,放大倍数,1/=1/(1.8,3.14/180,)31.83,莫尔条纹的宽度,L=W,/0.637,mm,例：,一直线光栅，每毫米刻线数为,50,，主光栅与指示光栅的夹角,=1.8,，分辨力、放大倍数、莫尔条纹的宽度分别为多少？,33,2,光栅传感器由主光栅、指示光栅、光源和光电器件组成。,工作原理：,利用光栅的莫尔条纹现象实现几何量的测量,：,光栅的相对移动使,透射光强度,呈周期性变化，光电元件把这种光强信号变为周期性变化的,电信号,，由电信号的变化即可获得光栅的相对移动量。,二、,光栅传感器的工作原理,2,特点：,数字式传感器：,能把被测的模拟量,直接,转换成数字量。与模拟传感器相比，数字式传感器抗干扰能力强,稳定性强,;,易于微机接口,便于信号处理和实现自动化测量。,二、,光栅传感器的工作原理,透镜,光栅副,光电元件,光源,1,、装置结构,2,1,、光电转换原理,1,光源；,2,聚光镜；,3,光栅主尺；,4,指示光栅；,5,光敏元件；,6,莫尔条纹；,7,光强分布,37,传感器原理及应用,2,主光栅,固定在被测物体上，它随被测物体的直线位移而产生移动，其长度取决于测量范围，指示光栅相对于光电元件固定。当主光栅产生位移时，莫尔条纹便随着产生位移。,用光电器件,记录莫尔条纹通过某点的数目，可知主光栅移动的距离，也就测得了被测物体的位移量。,W,条纹间距,W,条纹间距,光电元件,W,如何测量微小位移量？,41,光电元件,42,光电元件感受的光强变化是否明显？,43,2,传,1,、光闸莫尔条纹光电转换原理,理想情况：三角形,莫尔条纹是一个明暗相间的带。从图中可看出，两条暗带中心线之间的光强变化是从最暗到渐暗，到渐亮，一直到最亮，又从最亮经渐亮到渐暗，再到最暗的渐变过程。主光栅移动一个栅距,W,，光强变化一个周期，若用光电元件接收莫尔条纹移动时光强的变化，则将光信号转换为电信号，接近于正弦周期函数。,光栅位移与光强、输出电压的关系,2,2,、光闸莫尔条纹测量位移原理,当光电元件,5,接收到明暗相间的正弦信号时,根据光电转换原理将光信号转换为电信号。当主光栅移动一个栅距,w,时,电信号则变化了一个周期。光电元件输出波形为：,直流分量,交流分量,光栅相对位移量,2,当波形重复到原来的相位和幅值时,相当于光栅移动了一个栅距,w,如果光栅相对位移了,N,个栅距,此时位移,x=NW,。,因此,只要能记录移动过的莫尔条纹数,N,就可以知道光栅的位移量,x,值。这就是,利用光闸莫尔条纹测量位移的原理。,2,三、辨向原理及辨向电路,1,、辨向的原因,当指示光栅无论向前或向后移动时，在一固定点安装的光电元件只能接收到莫尔条纹明暗交替的变化，后面的数字电路都将发生同样的计数脉冲，从而无法辨别光栅移动的方向，也不能正确测量出有往复移动时位移的大小。因而必须在测量电路中加入辨向电路。,2,2,、辨向原理与辨向电路,为辨别主光栅的移动方向,需要有两个具有相差的莫尔条纹信号同时输入来辨别移动方向,且两个莫尔条纹信号相差,90,相位。,实现的方法是在相隔,B/4,条纹间隔的位置上安装两只光敏元件,当莫尔条纹移动时两个狭缝的亮度变化规律完全一样,相位相差,/2,。滞后还是超前完全取决于光栅的运动方向。这种区别运动方向的方法称为,位置细分辨向原理,。,2,图,7.5,辨向原理,L,u1,u2,L/4,1,、,2,光电元件；,3,指示光栅；,4,莫尔条纹；,A,光栅移动方向；,B,莫尔条纹移动方向；,U01,元件,AB(1),对应的输出电压；,U02,元件,CD(2),对应的输出电压；,u1,u2,微分,微分,反,相,Y1,Y2,加法脉冲,减法脉冲,整形放大,整形放大,u1,u2,u1,u2,59,2,AB,与,CD,两个狭缝在结构上相差,/2,所以它们在光电元件上取得的信号必是相差,/2,。,AB,为主信号,CD,为门控信号。,当主光栅作正向运动时,CD,产生的信号只允许,AB,产生的正脉冲通过,门电路在可逆计数器中作加法运算；,当主光栅作反方向移动时,则,CD,产生的负值信号只让,AB,产生的负脉冲通过,门电路在可逆计数器中作减法运算。,2,U,1,和,U,2,经过整形后得两个方波信号,U1,和,U2,。,U1,产生计数脉冲，,U2,的电平状态作为与门的控制信号,来控制在不同的移动方向时,U1,所产生的脉冲输出路线。这样就可以根据运动方向正确的给出加计数脉冲或减计数脉冲,再将其输入可逆计数器,实时显示出相对于某个参考点的位移量。,整形放大,u1,u2,u2,u1,微分,微分,反,相,Y1,Y2,加法脉冲,减法脉冲,u1,u1,f,u1,f,正向移动时,u1,整形放大,u2,u2,62,整形放大,u1,u2,u2,u1,微分,微分,反,相,Y1,Y2,加法脉冲,减法脉冲,u1,u1,f,u1,f,u1,整形放大,u2,u2,正向移动时,63,u1,u2,u2,u1,f,u1,整形放大,微分,微分,反,相,Y1,Y2,加法脉冲,减法脉冲,u1,u1,f,u1,整形放大,u2,u2,反向移动时,64,微分,微分,反,相,Y1,Y2,加法脉冲,减法脉冲,整形放大,整形放大,u1,u2,u1,u2,65,2,当光栅沿,A,向移动时,莫尔条纹向,B,向移动。,U2,超前,U1 90,。,U1,经微分电路后产生的脉冲（如图中实线所示）正好发生在,U2,的“,1”,电平时,从而经,Y1,输出一个加计数脉冲,;,而,U1,经反相并微分后产生的脉冲（如图中虚线所示）则与,U2,的“,0”,电平相遇,与门,Y2,被阻塞,无脉冲输出。,当光栅沿,A,反方向移动时,莫尔条纹向,B,反向移动。,U,1,超前,U,2,90,。,U,1,的微分脉冲发生在,U,2,为“,0”,电平时,与门,Y1,无脉冲输出,;,而,U1,的反相微分脉冲则发生在,U,2,的“,1”,电平时,与门,Y,2,输出一个,减计数脉冲,。,2,四、,莫尔条纹细分技术,目的,：提高分辨力（测量更小的位移量）。,细分方法,：,1.,增加光栅刻线密度；,2.,电子细分；,3.,机械和光学细分。,2,电子细分,：在一个栅距即一个莫尔条纹信号变化周期内,发出,n,个脉冲,每个脉冲代表原来栅距的,1/n,。由于细分后计数脉冲频率提高了,n,倍,因此也称之为,n,倍频法。,通常采用的电子细分方法有：,四倍频细分和电桥细分,等。,2,1.,四倍频细分,方案：,在一个莫尔条纹宽度上并列放置,四个,光电元件，得到四个相差依次为,/2,的,电压信号；或在相差,B/4,位置上安放两个光电元件，得到两个相差,/2,电压信号，将这两个信号整形、反相后得到四个依次相差,/2,的电压信号。,在光栅作相对运动时，经过微分电路，在正向运动时，得到四个微分脉冲（加计数脉冲）；反向运动时，得到四个微分脉冲（减计数脉冲）。,采用电路的手段对周期性的测量信号进行插值，以提高分辨率。,u1,L,用鉴频器鉴取四个信号的零电平，,当每个信号从负到正过零点时发一个计数脉冲,L,2,相距,B/4,放置四个光电元件,2,五、,光栅传感器的光学系统,组成,：光源、透镜、光栅、光敏元件,光源,：白炽灯或其它发光元件；,透镜,：把光线变成平行光束照射在光尺上；,光敏元件,：输出电压信号；,形式,：透射直读式、反射直读式、反射积分式等,尺身,尺身安装孔,反射式扫描头,（与移动部件固定）,扫描头安装孔,可移动电缆,防尘保护罩的内部为长光栅,1,、光栅的外形及结构,扫描头,（与移动部件固定）,光栅尺,可移动电缆,2,2,、透射直读式,特点：,光电元件采用,四极硅光电池,构成四细分直读式分光系统，输出的四路电信号相位依次相差,/2,，相当于对莫尔条纹信号进行四细分。,透射式光栅,透射式圆光栅,固定,2,特点,：标尺光栅为反射式光栅，,光源经透镜成平行光束并以一定角度射向指示光栅，莫尔条纹是由标尺光栅反射回来的光线与指示光栅相互作用而成。,（,b,）反射直读式,2,、反射直读式,反射式光栅,2,特点,：只用一个闪耀光栅作主光栅，没有指示光栅，利用光的衍射和干涉现象测量位移。,3,、反射积分式,2,7.5,光栅传感器的应用,由于光栅传感器,测量精度高、动态测量范围广、可进行无接触测量、易实现系统的自动化和数字化,，因而在机械工业中得到了广泛的应用。,光栅传感器通常作为,测量元件,应用于机床定位、长度和角度的计量仪器中，并用于测量速度、加速度、振动等。,2,传,例,:,光栅式万能测长仪,2,光源：红外发光二极管,主光栅：透射式黑白振幅光栅；,指示光栅：四裂相光栅，得到四路相位差依次为,/2,的原始信号；,光电元件：光电三极管,四路原始信号经差分放大器放大、移相电路分相、整形电路整形、倍频电路细分、辩相电路辩相后进入可逆计数器计数，由显示器显示读出。,
