结构设计总说明.docx

构造设计说明
一、工程概况
本工程位于镇沅县，一幢综合楼
构造形式为框架构造，根底形式为柱下独立根底
总高度为17.7M，总长度为28.20m，高度为10.80m，高宽比为1.64
长宽比为2.61
二、建筑构造平安及设计使用年限：
2.1建筑构造平安等级：二级
2.2构造设计使用年限：50年
2.3建筑抗震设防类别：丙类
2.4地基根底设计等级：丙级
2.5框架抗震等级为：三级
三、自然条件：
3.1根本风压：W=0.3K N M
地面粗糙度类别：B类、
3.2根本雪压：S=0.0KN M
3.3场地地震根本烈度：7度
抗震设防烈度：7度〔0.10g〕，设计地震分组第
三组；
四、建筑物室内地面标高+0.0建立方自定
五、本工程设计遵循的标准、标准、规程

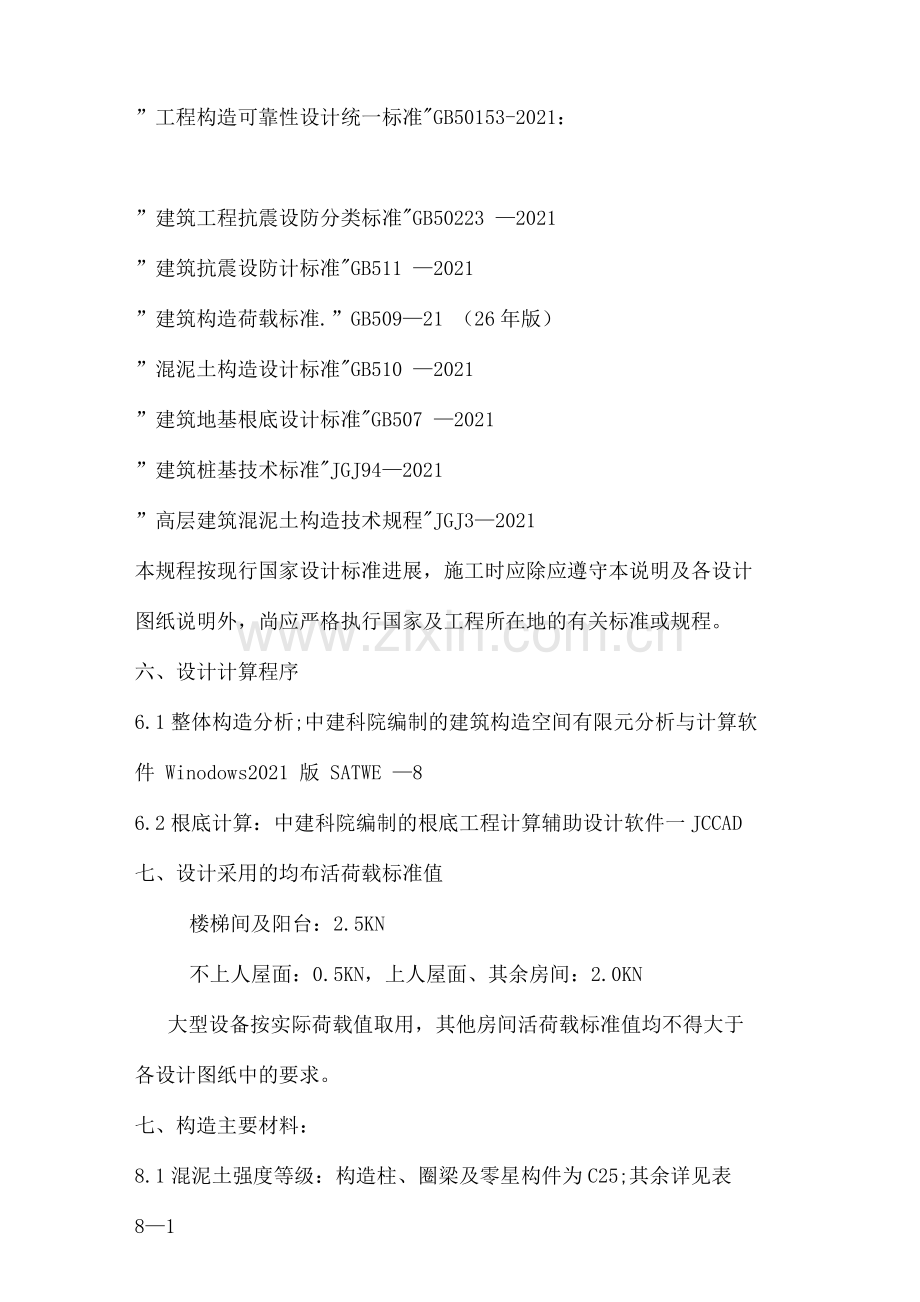

”工程构造可靠性设计统一标准"GB50153-2021：

”建筑工程抗震设防分类标准"GB50223 —2021
”建筑抗震设防计标准"GB511 —2021
”建筑构造荷载标准.”GB509—21 （26年版）
”混泥土构造设计标准"GB510 —2021
”建筑地基根底设计标准"GB507 —2021
”建筑桩基技术标准"JGJ94—2021
”高层建筑混泥土构造技术规程"JGJ3—2021
本规程按现行国家设计标准进展，施工时应除应遵守本说明及各设计
图纸说明外，尚应严格执行国家及工程所在地的有关标准或规程。
六、设计计算程序
6.1整体构造分析;中建科院编制的建筑构造空间有限元分析与计算软
件 Winodows2021 版 SATWE —8
6.2根底计算：中建科院编制的根底工程计算辅助设计软件一JCCAD
七、设计采用的均布活荷载标准值
楼梯间及阳台：2.5KN
不上人屋面：0.5KN，上人屋面、其余房间：2.0KN
大型设备按实际荷载值取用，其他房间活荷载标准值均不得大于
各设计图纸中的要求。
七、构造主要材料：
8.1混泥土强度等级：构造柱、圈梁及零星构件为C25;其余详见表
8—1
柱子混泥土强度等级高于楼层梁板时，梁柱节点处的混泥土按以下原

则处理
〔1〕以混泥土强度等级5N mm为一级，凡柱子混泥土强度高于梁板混泥土强度等级不超过一级者，梁柱节点处的混泥土，可随梁板一同浇注。
〔2〕柱子混泥土强度高于梁板混泥土强度不大于二级，而柱子四周皆有现浇框架梁者，梁柱节点处的混泥土可随梁板一同浇注。
(3)当不符合上面亮条规定时，梁柱节点处的混泥土应按柱子混泥土强度等级单独浇注如图8 — 1，在混泥土初凝前即浇注梁板混凝土，并加强混凝土的振捣和养护。
外加剂：
所有混凝土的外加剂要求在施工前做相容性试验及配合比试验，试验结果符合强度要求方可施工；外加剂的使用应按”混凝土外加剂应用技术标准"GB50119 — 23执行
8.2钢筋及钢材；
〔1〕框架梁柱纵向钢筋的抗拉强度实测值与屈服强度实测值的比值不赢小于1.25 .且钢筋的屈服强度实测值与强度标准值的比值不应大于1.30，且钢筋在最大拉力下的总伸长率实测值不应小于9 .钢筋的强度标准值应具有95的保证率要求。
〔2〕钢筋采用：HRB4E； HRB335和HRB4钢筋符号标记不明显应严格管理以防混用。
〔3〕钢板采用Q235—B、Q345-B钢，钢材应有良好的焊接性和合格的冲击韧性。

〔4〕吊钩、吊环均采用HPB3级钢，不得采用冷加工钢筋。
8.3焊条：构造钢焊条性能应符合国家标准"碳钢焊条"GB T 5117及”低合金钢焊条"GB T 5118的规定，其型号按”钢筋焊接机技术规程"JGJ18 — 23 表选用。
8.4油漆：凡外露钢件必须在除锈后涂防腐漆，面漆两道，并经常注意维护。
8.5墙体：非承重墙体材料选用及标准详表8 — 2，墙厚详建施。
九、钢筋混凝土的构造要求
9.1构造混凝土环境类别及耐久性的根本要求
地下梁柱、根底，地下外墙及水池为B类。其它为一类。
9.2混凝土保护层〔MM〕〔图中注明者除外〕：i
〔1〕框架柱为20〔地下为25〕，且不宜小于纵筋直径；梁为20〔地下为25〕，且不宜小于纵筋直径；
〔2〕各层剪力墙为15〔地下为20〕，楼板、楼梯板为15；
〔3〕梁板中预埋管的混凝土保护层厚度＞30
〔4〕梁上部纵向钢筋水平方向的净间距，不应小于30和1.5d〔d为钢筋的较大直径〕；下部纵向筋水平方向的净间距不应小于25和d。下部纵向筋多遇两层时，两层以上钢筋的水平中距比下面两层的中距增大一倍；各层钢筋之间的竖向净间距取25和d之中的较大值。
〔5〕作为防水混凝土构建使用的墙段〔柱段〕，墙〔柱〕迎水面的纵筋保护层应增加35〔20〕见图9 — 2.在平面图以及墙柱表中，标注的墙柱截面尺寸包括图中所增加的保护层厚度。

〔6〕对于地下室防水混凝土构件，迎水面保护层中必须设置附加钢筋网：地下室地板地面、挡土外墙和地下水池内侧采用①42 x 2,附加钢筋网保护层厚度15,端部锚固长度统一取250.
〔7〕当梁、柱和墙〔含水箱、水池池壁〕纵向受力保护层厚度大于40时，在保护层中应附加 42 x 2钢筋网片。附加钢筋网保护层厚度15，端部锚固长度统一取250.
注：各构件中可以采用不低于相应混凝土构件强度等级的混凝土垫块来控制主筋保护层厚度。
9.3纵向受拉钢筋最小锚固及搭接长度:详见"11G101-1"第33-34页。9.4梁、柱、墙的构造要求见国标11G101-1"混凝土构造施工图平面整体表示法制规则和构造详图"及本工程梁、柱详图。
特注：〔1〕当为轴心受拉及小偏心、受拉的构件〔如桁架和拱的拉杆、下挂柱〕。纵向钢筋不得采用绑扎搭接接头。
〔2〕框架柱及剪力墙边缘构件的纵向受力钢筋街头采用焊接街头〔优先采用埋弧电渣压力焊〕，位于统一连接区段的钢筋街头数量不得超过钢筋总量的50%
〔3〕梁纵向受力钢筋街头采用焊接接头〔优先采用闪光对焊〕，正筋的接头位置设在距支座LO/4-750-LO/4处，负筋接头位置应设在跨中LO/4范围内〔LO为净跨长〕，且宜避开梁断箍筋加密区，位于同一连接区段的钢筋接头数量不得超过钢筋总量的25%。
〔4〕在搭接区段范围内，箍筋必须加密，间距取搭接钢筋较小直径的5倍和1mm两者之中的较小值。

〔5〕对于框支柱、框支架等特别重要的构件，应采用A级机械连接接头。
〔6〕本工程无剪力墙。
〔7〕不同厚度的功能改进混凝土墙交接时，墙钢筋连接见图9-4-1.
〔8〕套管穿墙和墙体开洞处、钢筋以下要求设置:洞尺寸〔套管外径①或洞长边b〕< 2时，钢筋绕过洞不截断；洞尺寸为2〈①（6） < 8时，按图9-4-2设置洞加强钢筋，洞每侧加强钢筋
①号筋不少于该方向被截断钢筋面积的一半，而且①②号钢筋均不少于以下数量〔每侧〕：墙厚b< 2时为216;2 <b< 3时为2
;3 <b< 4 时为 318; 4 <b< 5 时为 320.
9.5楼板、屋面板的要求〔板配筋示意详见图9-5-1];
〔1〕双向板〔或异形板〕钢筋额放置，短向钢筋置于下层，长向在上，现浇板施工时，应采取保证钢筋位置。跨度大于3. 6米的板施工时应按标准要求起拱。
〔2〕当钢筋长度不够时，楼、屋面板上部筋应在跨中搭接，下部筋应在支座处搭接；同一截面钢筋搭接接头数量不得超过钢筋总量25%。
〔3〕各板角负筋，纵横两向必须重叠设置成网格状。
〔4〕全部单向板，双向板的分布筋均为 62.
⑸屋面板无负筋处沿纵横方向设置 62〔①bL62〕钢筋网片〔与板负筋搭接3mm〕。
〔6〕凡在板上砌隔墙时，应在墙下板内底部设置加强筋〔详见各层

楼板配筋图〕。
当D> 250时：钢筋于洞边可截断并弯曲锚固，于洞边增设加强钢筋（见具体施工详图）。
〔7〕管道井内钢筋在预留洞处不得切断，待管道安装后用高一级混凝土浇注。
〔8〕混凝土逐层封堵，板内负筋锚入梁内及混凝土墙内长度不少于La。
〔9〕板内埋设管线时，所铺设管线应放在板底钢筋智商，板上部钢筋之下，施工构筑详见图9-5-2.
〔10〕对设备的预留孔洞及埋件须与安装单位配合，施工时如有疑问可与设计单位联系。
〔11〕板、梁上下应注意预留构造柱插筋或联结用的埋件。
〔12〕未经设计人员同意，不得随意打洞、剔凿。
9.6楼层后浇带，见图9-6
〔1〕楼层〔含屋面层〕板梁后浇带处，纵向钢筋一般不截断，后浇带混凝土强度等级应比两层高一级，并且应内掺适量的膨胀剂，浇灌时的温度应跟原有混凝土浇灌时的温度相接近，并加强养护。
〔2〕后浇带混凝土需待两侧混凝土浇筑完两个月后，将两侧混凝土外表凿毛，再进展浇灌；有沉降要求的后浇带须待两侧构造的沉降速率相近时方可浇筑混凝土。
9.7其它要求：
〔1〕采用标准图，重复使用图或通用图时，均按所用图集要求进展
施工。
〔2〕在施工安装过程中，应采取有效措施保证构造的稳定性，确保施工平安。
〔3〕在混凝土构造施工前应对预留孔、预埋件，楼梯栏杆和阳台栏杆的位置与各专业图纸加以校对，并与设备及各工种间密切配合。对于防水混凝土构件和框架柱、抗震墙等竖向受力构件，应特别重视孔洞的位置和尺寸的准确性。构造图纸标注与各专业不符时，应通知设计单位处理。
〔4〕设备根底必须待设备到货后，经校对尺寸无误前方可施工。
〔5〕材料代用时应经过详细换算，对承重构造材料代换，应征得设计单位同意。
〔6〕电梯订货，必须符合本施工图提供的洞尺寸。订货后应提供电梯施工详图给设计单位进展尺寸复核、预留机房孔洞及设置吊钩等工作。电梯井道四壁墙应保持垂直，井道净尺寸误差按铅垂线所标尺寸在+25mm以内，前墙按铅垂线+13mm以内。其余尺寸误差均须在+25mm以内。
〔7〕悬挑构件需待混凝土设计强度到达1%方可撤除底模。
〔8〕水池水箱施工前应与水道施工图相互校核，穿墙水道应按给排水标准图集S312正确选定预埋防水套管，水池水箱的池壁，池底板应按选定的抗 等级混凝土一次浇注完成。
〔9〕所有外露铁件均应涂刷放系底漆，面漆材料及颜色按建筑要求施工。

〔10〕施工期间不得超负荷堆放材料和施工垃圾，特别注意梁板上集中负荷时对构造受力和变形的不利影响。
〔11〕当梁与柱斜交时，梁的纵向钢筋应放羊下斜，满足钢筋锚固长度的要求。
(12)当梁的跨度大于4米时，梁的跨中按0.2%起拱。
十.砌体与混凝土柱的连接及圈梁、过梁、构造柱的要求：
10.1与后砌隔墙连接钢筋混凝土柱，应配合建筑图的墙体位置，按墙的构造要求预留窗台板、过梁、圈梁拉接筋处，应沿混凝土柱每隔5mm ［空心砖6mm〕设置2①6预埋筋，锚入墙柱内不小于2mm,另一侧与同直径钢筋焊接后伸入墙体全长贯穿。当砌体边为抗震墙时，以此一样原则设置填充墙体拉筋，走廊两侧及楼梯间墙用钢丝网及砂浆面层加强。外墙面接缝处设置钢板网，详"烧结粘土空心砖填充墙构造图集"
10.2与圈、过梁连接的钢筋混凝土柱，应与圈梁纵向钢筋处预埋插筋，锚入柱、墙内不小于35d,伸出柱外不小于7mm,并与圈，过梁钢筋搭接。如图10-1所示：
