医院气体设计说明书液氧.docx

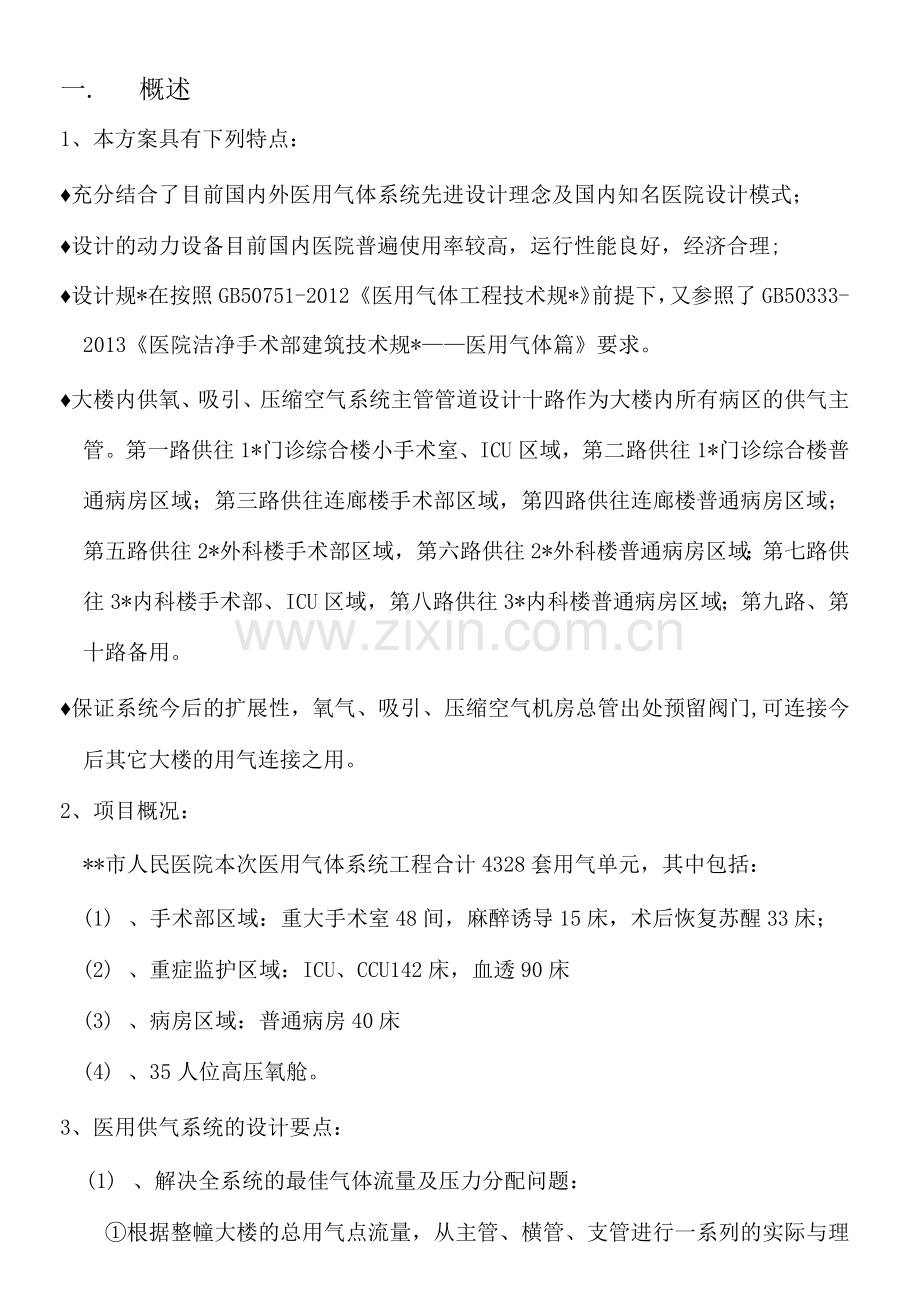

一. 概述
1、本方案具有下列特点：
♦充分结合了目前国内外医用气体系统先进设计理念及国内知名医院设计模式；
♦设计的动力设备目前国内医院普遍使用率较高，运行性能良好，经济合理;
♦设计规*在按照GB50751-2012《医用气体工程技术规*》前提下，又参照了GB50333-2013《医院洁净手术部建筑技术规*——医用气体篇》要求。
♦大楼内供氧、吸引、压缩空气系统主管管道设计十路作为大楼内所有病区的供气主管。第一路供往1*门诊综合楼小手术室、ICU区域，第二路供往1*门诊综合楼普通病房区域；第三路供往连廊楼手术部区域，第四路供往连廊楼普通病房区域；第五路供往2*外科楼手术部区域，第六路供往2*外科楼普通病房区域；第七路供往3*内科楼手术部、ICU区域，第八路供往3*内科楼普通病房区域；第九路、第十路备用。
♦保证系统今后的扩展性，氧气、吸引、压缩空气机房总管出处预留阀门,可连接今后其它大楼的用气连接之用。
2、项目概况：
**市人民医院本次医用气体系统工程合计4328套用气单元，其中包括：
(1) 、手术部区域：重大手术室48间，麻醉诱导15床，术后恢复苏醒33床；
(2) 、重症监护区域：ICU、CCU142床，血透90床
(3) 、病房区域：普通病房40床
(4) 、35人位高压氧舱。
3、医用供气系统的设计要点：
(1) 、解决全系统的最佳气体流量及压力分配问题：
①根据整幢大楼的总用气点流量，从主管、横管、支管进行一系列的实际与理论相结合的计算，确定最佳管径保证了用气点的气体流量。
②为保证压力符合使用要求，氧气、空气每层均有流量调压装置均采用双路设计，并能根据需要调节使用压力。
(2) 、解决全系统的密封性问题：
为了提高系统密封性，从工程设计到施工、材料选购、检验均严格按照GB50751-2012 «医用气体工程技术规*》、国家医药行业标准YY/T0186-0187-94《医用中心吸引、中心供氧系统通用技术条件》及国家相关标准执行。中心供氧、吸引、压缩空气系统均设计脱脂紫铜管，连接均采用标准的医用紫铜管件连接金属密封后银钎基焊接，保证了大楼医用气体工程整个系统的气密性。
(3 )、解决全系统的寿命及安全性问题：
① 为了保证系统整体寿命，除所选用的产品均是国内知名品牌*嗨亮产品外，另外从脱脂紫铜管的连接采用金属管件密封，系统中无非金属密封材料,避免了系统的老化，且铜元有杀菌抑菌功能。从而保证整套管路系统使用寿命超过30年。
② 供氧整个系统中氧气、压缩空气部分的所有减压装置均采用双路设计，一路使用一路备用。且每个减压装置中均设有一套安全阀，当减压装置故障出压力高于最高使用压力时，安全阀自动开启并进行卸压，从而避免了氧气终端、压缩空气终端出现超出使用压力的危险情况。
二、设计方案数据统计及计算
Z.
1、气体设计*围及具体终端布置:
使用科室
终端组件或计算单元的数量
(n )
手
麻醉诱导
15
术
重大手术室、整形、神经外科
48
室
术后恢复、苏醒
33
重症监护
ICU、 CCU
142
其他
普通病房
40

血透终端
90

氧气使用的峰值流量计算
使用科室
终端组件或计算单元的数量(n )
氧气用气量
氧气单位用量终端处设计流量Q」
1/min
氧气单位用量终端处使用流量L)l/min
同时使
用系数
(n )
计算流量1/min
手术室
麻醉诱导
15
1
6
25%
121
重大手术室、整形、神经外科
48
1
10
75%
452. 5
术后恢复、苏醒
33
10
6
1%
202
重症
监护
ICU、 CCU
142
10
6
1%
856
其他
普通病房
40
10
6
15%
3609. 1
血透终端
90
10
6
50%
277
高压氧舱
35
明天两个疗程
291.67

5809.27 1/min

氧气总需求量
348. 56 m /h

2、负压吸引使用的峰值流量计算
使用科室
负压吸引用气量
吸引单位用量终端设处计流量Qa )1/min
吸引单位用量终端处使用流量Qb )1/min
同时使用系数(X])
计算流量1/min
手术室
麻醉诱导
40
30
25%
145
重大手术室、整形、神经外科
80
40
1%
1960

术后恢复、苏醒
40
30
25%
280
重症
监护
ICU、 CCU
40
40
75%
4270
其他
普通病房
40
20
10%
8038

血透终端
40
40
50%
1820

16513 1/min

负压吸引用总需求量
990. 78 m /h

3、压缩空气使用的峰值流量计算
使用科室
压缩空气用气量
空气单位用量终端设处计流量Qa ）1/min
空气单位用量终端处使用流量Qb ）1/min
同时使用系数（n ）
计算流量1/min
手术室
麻醉诱导
40
40
10%
96
重大手术室、整形、神经外科
40
20
1%
980
术后恢复、苏醒
60
25
50%
460
重症
监护
ICU、 CCU
60
30
75%
3232. 5
其他
普通病房
60
15
5%
3059. 25

血透终端
60
60
30%
1662

9489. 75 1/min

压缩空气总需求量
9. 48975 m /min

5、医用气体用量计算结果
根据《医用气体工程技术规*» （GB50751-2012 ）规定，医用气体系统气
源的计算流量根据下面公式得出：Q= X [Qa+Qb （n-l）n]
式中：
Q 气源计算流量（L/min ）；
Qa 逢冬端处额定流量（L/min ）,按本规*附录B取值；
Qb冬端处计算平均流量（L/min ）,按本规*附录B取值；
n 床位或计算单元的数量；
T]同时使用系数，按本规*附录B取值；
Z.
本项目氧气流量（Nm /h ） ： 293.988m /h
本项目负压吸引流量（Nm /h ） : 18. 48m /h
本项目医疗空气流量（Nm /min ） : 8. 534m /min
三、设计依据及技术规*
1、设计依据
a、甲方提供图纸及其他相关资料
2、技术规*
GB50751-2012《医用气体工程技术规*》
GB530-27《氧气站设计规*》
GB 529-23《压缩空气站设计规*》
GB516-26《建筑设计防火规*》
GB50316-20《工业金属管道设计规*》（ 28版）
GB50235-2010《工业金属管道工程施工规*》
GB50236 -2011《现场设备、工业管道焊接工程施工规*》
GB50184-2011《工业金属管道工程施工质量验收规*》
GB/T14976-2012《流体输送用脱脂紫铜管无缝钢管》
GB150《钢制压力容器》
GB8982《医用氧气》
GB50254-96《电气装置安装工程施工及验收规*》
GB12241-12243《安全阀标准化（GB567爆破片装置）》
GB3836. 4《爆炸性环境用防爆电气设备本质安全型电路和电气设备》
GB50333-2013《医院洁净手术部建筑技术规*——医用气体篇》
国家及地方颁布的其它相关法律法规
四、中心站房设备选型
中心供氧站：中心供氧站由医院提供；
中心负压吸引站：2BV5161水环式真空泵x 3台；最大抽气量5m /h x 3台；两用一备；
中心压缩空气站：UP5-30-8螺杆式空气压缩机x 3台；最大处理量：5. 10m
/min x 3台，两用一备。
中心供氧站系统详细设计说明
1、中心供氧站由医院提供，包括主氧源、备用氧源及应急备用氧源，此次设计的氧气管道均从医院在氧气分气缸的预留管道接接氧气管道到各个病区。
2、管道材质
根据GB50751-2012《医用气体工程技术规*》第条规定，除设计真空压力低于27KPa的真空管道外，医用气体的管材均应采用无缝铜管或无缝不锈钢管。因脱脂紫铜管具有施工难度低、使用寿命长等特点，根据目前国内医用气体管材的选购趋势（基本上供氧管道采用脱脂紫铜管）。本工程供氧管道采用脱脂紫铜管。脱脂紫铜管必须符合YS/T 650-27 «医用气体和真空用无缝铜管》标准。
病房支管
1、氧气病房支管：普通病房*10x0.8脱脂紫铜管；
2、管道连接方法技术要求
脱脂紫铜管连接采用标准的铜管配件连接后银钎基焊接连接。整个系统连接均采用金属密封，可保证系统的气密性。
Z.
(1)病房设备带材质设计
为铝合金,规格宽度符合
序号
病床单元
设备名称
要求
单位
数量
1
抢救病房
氧气终端
德式
个
2
负压终端
德式
个
2
压缩空气终端
德式
个
2
床头日光灯照明
8W
套
1
电源开关
10A 220V
个
1
多功能电源插座
(五孔)
10A 220V
个
5
2
普通一床、
二床、三床
间
氧气终端
德式
个
1
负压终端
德式
个
1
床头日光灯照明
8W
套
1

Z.

3、管道布置
氧气主管由制氧站进入气体立管管井，病区走廊横管安装在吊顶内，管道区域阀门箱安装在控制楼层适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内，这样既整齐又美观。
4、区域阀门箱：每个病区设计一套。
4.1区域控制：箱内安装氧气系统的区域阀门，能对本区域内的氧气系统进行通断控制。
5、正常工作指示、异常情况报警：护士站安装氧气系统压力报警装置，能显示压力和正常工作、异常情况指示灯，当医用氧气系统压力出现异常时会发出声光报警。
6、系统压力试验、吹扫技术要求
6. 1系统强度试验:氧气管道安装完毕后必须进行强度试验，试验介质为氮气或无油压缩空气，试验压力为管道设计压力的1. 15倍，试压时间10-30min,试验结果以管道接头、焊缝、管段无肉眼的可见的变形、以发泡剂检验无渗漏为合格。
6.2系统泄漏率试验:氧气管道强度试验合格后必须进行泄漏率试验，试验介质为氮气或无油压缩空气，试验压力为管道设计压力的，试压24h,试验结果每小时泄漏率不超过0. 5%为合格。
6. 3系统吹扫:氧气管道强度泄漏试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气，结果以出气无杂质、干净为合格。
7、病房设备带设计
医院使用需求；设备带内部结构必须具有强电、弱电、气体管道分槽安装功能。
(2) 铝合金设备带表面采用喷塑，设备带上面板采用模块化设计，使安装维修更加方便，并具有良好的防腐和保洁效果。
(3) 设备带上各种气体终端、电器等均采用嵌入式安装，使整条设备带表面豪华美观。
(4) 设备带上供氧支管设有维修阀。
(5 )设备带上气体终端采用德式终端，可带气维修，可插入(或连接)氧气湿化瓶、麻醉机和呼吸机等医疗器械的气体插头。氧气终端可区分其它气体终端，且插拔方便、密封可靠、使用寿命大于10年，无插头时能自动密封。
(6) 病房内设备带中心距地面1.4米。
(7) 设备带上每床位设计要求：

电源开关
10A 220V
个
1
多功能电源插座
(五孔)
10A 220V
个
2
8、气体终端(氧气、吸引、空气终端)

所有气体终端采用国家优质企业德式气体终端

b A、
--Tr -*
(插拔次数在2万次以上)，采用多密封并自带维修
-r*
•
•
•
阀快速插拔式终端，所有终端接除有色标外，还需
&
$
书
具有防错接装置，使用寿命＞10年，具有插拔方便，

密封性好、使用寿命长。
9、中心供氧系统技术参数
⑴终端保证气压可调)
(2) 系统小时泄漏率：＜ 0.2%
(3) 最大和最小使用流量工况下供氧压力误差：＞ 0.02MPa
⑷氧气终端设计流量：普通床＜10L/min 手术室、急诊抢救等重病床《
1L/min
⑸氧气管道气体流速：＞ 8m/s
(6) 系统运行方式：各终端连续用气，停电时不停供气
(7) 自动控制要求:当氧源和整个管路系统输出压力低于或高于额定值时有声
光报警信号。
(8) 所有用于氧气管道中的阀门、密封材料、仪表和设备生产厂必须具有氧气

系统生产许可证。
(9) 氧气管道需可靠接地，接地电阻为＜10欧姆。
1-2、后备氧气汇流排(此备用站只在制氧站检修、保养或用停电时代替供氧，保证系统不断气)
配置*沪江牌10+10瓶组氧气气动切换汇流排，两组汇流排切换使用，遇停电或用氧高峰时自动补气。
参数：
型号：2*10S
输出压力：0.40〜0.45 MPa
贮氧量：120m
切换方式：自动切换
安装方式：靠墙安装
2、医用负压吸引系统详细设计说明
医用中心吸引系统适用于医院的新建、扩建和改建工程，它是专为各类医院的手术室、抢救室、病房等吸出患者体内的污物，痰液而设计建造的。医用中心吸引系统克服了电动吸引机随用随搬，不能多人共用、消毒不便等缺点。而且不占用病房空间，也无噪声，是现代化医院理想的吸引系统设备。
吸引系统的负压源是中心、吸引站的真空泵组，通过真空泵机组抽吸使吸引系统管路达到所需负压值。
1、负压吸引站
Z.
在排气麟段，液环逐瞧离鸵馥,
将泵送介质沿她向从排气排出。
在吸气除段，片轮逐沛远曲离轮卷,
将泵送介质沿袖向从唳气吸入。
连窗注入的补充,液，用以补修
被排出气体带走的液体。
因为叶鸵相对于旅转的液邪是偏心的.
•液体在叶片之间的空间内住复远动，
一象活塞在气旬内的谖动一样
—寸泵送介危产生抽吸和反缩的作用。
WBV的唯一些动郎一轮.通il旋
转使工彳乍液在椭圆形泵内形.成液环。此
时工♦乍液同时起到密封介质，压缩介房
和冷却介质三种作用，没有磨损，也元
需润滑，
用）。
水环真空泵(2BV5 1615m 3/h/ 台 15KW/ 台)
三台
2.0m 3真空罐（材质：碳钢）
三只
气水分离器（材质：不锈钢）
一只
二泵联动吸引电控柜
一只
吸引分气缸（材质：不锈钢，一进三出）
一只
管路及阀门
一套
过滤器（FA8IG）
二套
1.2吸引站技术参数
最大抽气量（三台同时工作）：15M 3/h
压力调节*围：-0.03MPa- -0.07 MPa(可
Z.

调）
吸引压力可按医疗要求小*围减压
小时增压率：（负压达到-0.07 MPa）＜1.0%
电机功率：15KW/台
泵自动启停参数 启动-0.03MPa :停止-0.07MPa （可调）
吸引站排气细菌不超过：5个/m 3
当真空负压超上下限值时有声光报警信号，电控柜能保证三台真空泵交替启动、延时跟踪、延时设定、跟踪报警、手动与自动控制功能。当工作泵发生故障时电控柜能自动启动备用泵，保证吸引系统正常工作。
2、吸引管道系统设计
2.1管道材质
根据GB50751-2012《医用气体工程技术规*》第条规定，除设计真空压力低于27KPa的真空管道外，医用气体的管材均应采用无缝铜管或无缝不锈钢管。因脱脂紫铜管具有施工难度低、使用寿命长等特点，根据目前国内医用气体管材的选购趋势（基本上供氧管道采用脱脂紫铜管）。本工程吸引管道采用脱脂紫铜管，脱脂紫铜管必须符合YS/T 650-27《医用气体和真空用无缝铜管》标准。
2.2管道规格
计算依据：GB50751-2012《医用气体工程技术规*》，计算管道规格如下：病房支管：
吸引病房支管：普通病房支管：巾12 X0.8脱脂紫铜管
2.3管道连接方法技术要求
单机排气量5.10M3/min
单机排气量5.2M3/min
单机处理量6.66M3/min
单机处理量6.66M3/min
单机处理量6.66M3/min
三台
三只
三只
三只
三只
三只

脱脂紫铜管连接采用标准的铜管配件连接后银钎基焊接连接。整个系统连接均采用金属密封，可保证系统的气密性。
2.4管道布置
负压吸引主管由立管进入各个用气病区，病区走廊横管安装在吊顶内，管道区域阀门箱安装在护士站适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内，这样既整齐又美观(与氧气管道一起走管)。
3、区域阀门箱：每个病区设计一套，与氧气区域阀门箱一起。
3.1区域控制：箱内安装负压吸引系统的区域阀门，能对本区域内的气体系统进行通断控制。
3.2正常工作指示、异常情况报警：护士站安装负压系统压力报警装置，能显示压力和正常工作、异常情况指示灯，当医用负压系统压力出现异常时会发出声光报警。。
4、系统压力试验、吹扫技术要求
4.1系统强度试验:吸引管道安装完毕后必须进行强度试验，试验介质为氮气或无油压缩空气，试验压力0.2MPa,试压时间10-30min，试验结果以发泡剂检验无渗漏为合格。
4.2系统泄漏率试验:吸引管道强度试验合格后必须进行泄漏增压率试验，试验介质为氮气或无油压缩空气，试验压力为管道最高工作压力的，试压24h，试验结果每小时因泄漏引起的增压率不超过1.8%为合格。
4.3系统吹扫:吸引管道强度泄漏试验合格后必须进行系统吹扫,吹扫介质为氮气或无油压缩空气，结果以出气无杂质、干净为合格。
5、管道接地：
吸引管道应按相关标准要求进行接地，接地电阻为＜10欧姆。
3、医用压缩空气系统详细设计说明：
医用中心压缩系统适用于医院的新建、扩建和改建工程，它是专为各类医院的抢救室、复苏室室等提供医疗用气，作为推动医疗设备工作的气源。
空气系统的动力源是压缩空气站的空压机组，通过空压机组排气使空
气系统管路达到所需压力值和流量，。
1、压缩空气站
1.1选用*英格索兰空气压缩机组，配置如下：
高效螺杆空气压缩机(UP5-30-8)
吸附式干燥机(D312ILR)
初级过滤器(FA4IG)
精密过滤器(FA4IH)
活性碳过滤器(FA4IA)
2.0m 3空气储罐(材质：碳钢)
空气分气缸(材质:不锈钢)一
只
1.2压缩空气站技术参数：
最大供气量：三台压缩机同时工作时15.3
M3/min，压缩空气机功率90KW。
最大流速：压缩机输出压力为0.85Mpa、按标准
规定为10 m/s。

Z.

压缩空气站出工作压力：0. 8 Mpa回调）。
压缩空气总体每小时泄漏率：保证小于＜0.5%。
压缩空气站内设置两用一备微油螺杆压缩机组三台，当工作压缩机故障时,备用压缩机通过能自动启动，以保证系统正常工作。
压缩空气管道应可靠接地，接地电阻应小于10Q。
空气终端气压不低于0. 4MPa,每个终端流量不低于60L/min。
1. 3压缩空气的作用及要求
① 本次压缩空气的主要用途是推动呼吸机工作。
② 为提高压缩空气的质量，压缩空气机排出的空气温度降低至＜40°C,要求达到水分分离99%、出气含油＜ 5ppm,除尘粒径＞1 nm的空气。
③ 压缩机排出的空气质量可满足一些应用设备的的要求，但由于杂质和水分还有一部分存于压缩空气中不够干燥，意味着这些杂质能够损坏用气设备的使用。为保证用气设备，系统中再设计了吸附式干燥机和超精密过滤器各三套,吸附式干燥机是把由压缩机排出的饱和湿空气干燥至压力露点条件的干燥空气；经过超精密过滤器去除＜0. Olum的颗粒，使空气的含油量＜0. 3ppm o此压缩空气的质量可保证呼吸机使用并满足要求。
④ 为减小压缩机的起动次数，设计了二只与压缩机排气量相配套的贮气罐，用于贮存压缩机排出中使用后多余的气体。
2、空气管道设计
2.1管道材质
根据GB50751-2012《医用气体工程技术规*》第条规定，除设计真空压力低于27KPa的真空管道外，医用气体的管材均应采用无缝铜管或无缝不锈钢管。因脱脂紫铜管具有施工难度低、使用寿命长等特点，根据目前国内医用气体管材的选购趋势（基本上供氧管道采用脱脂紫铜管）。本工程压缩空气管道采用脱脂紫铜管。脱脂紫铜管必须符合YS 650-27（（医用气体和真空用无缝铜管》标准。
2. 2管道规格
计算依据：GB50751-2012《医用气体工程技术规*》，计算管道规格如下：病区支管
空气病房支管：普通病房*10x0.8脱脂紫铜管
2. 3管道连接方法技术要求
脱脂紫铜管连接采用标准的铜管配件连接后银钎基焊接连接。整个系统连接均采用金属密封，可保证系统的气密性。
2、4管道布置
压缩空气主管由立管进入各个用气病区，病区走廊横管安装在吊顶内，管道区域阀门箱安装在护士站适当位置，病房内支管及终端、截止阀均安装在铝合金设备带内，这样既整齐又美观（与氧气管道一起走管）。
3、区域阀门箱：每个病区设计一套。
3.1区域控制：箱内安装压缩空气系统的区域阀门，能对本区域内的气体系统进行通断控制。
3. 2正常工作指示、异常情况报警：护士站安装压缩空气系统压力报警装置，能显示压力和正常工作、异常情况指示灯，当医用压缩空气系统压力出现异常时会发出声光报警。
4、系统压力试验、吹扫技术要求
Z.
4. 1系统强度试验:空气管道安装完毕后必须进行强度试验，试验介质为氮气或无油压缩空气,试验压力为管道设计压力的1. 15倍，试压时间10-30niin,试验结果以管道接头、焊缝、管段无肉眼的可见的变形、以发泡剂检验无渗漏为合格。
4.2系统泄漏率试验:空气管道强度试验合格后必须进行泄漏率试验,试验介质为氮气或无油压缩空气，试验压力为管道设计压力的，试压24h,试验结果每小时泄漏率小于0. 5%为合格。
4. 3系统吹扫:空气管道强度泄漏试验合格后必须进行系统吹扫，吹扫介质为氮气或无油压缩空气，结果以出气无杂质、干净为合格。
五、呼叫系统
1、系统组成：主要有主设备、显示终端、使用终端及系统线路等组成。
主设备：系统主机、系统电源、入住人员一览表。
显示终端：时钟/床号电子显示屏灯。
使用终端：对讲分机、手持呼叫器、按压式卫生间分机。
传输方式：总线输出。
主设备的设置：在护士站工作台安装系统主机、系统电源。
显示终端的设置：在病区两边走廊安装时钟/床号电子显示屏，并在病房门设置呼叫显示灯。
使用终端的设置：在病房设备带安装对讲分机，手持呼叫器连接于设备对讲分机，卫生间安装按压式卫生间分机。
2、系统功能要求：
1）本系统采用目前最先进的对讲分机在线编码方式（即在线改号功能），
所有的对讲分机完全兼容，可任意互换，以减少日后设备维护的难度。可根据医院的要求设置对讲分机的。（例：“0308”表示3号房的8床病人呼叫）
2 ）对讲分机与护士站主机实现双向传呼、双向对讲和复位功能，并有声
光提示。主机采用手提或免提通话方式；
3 ）护士站主机采用多首和弦音乐振铃，个性化铃音选择，振铃音量可调;
4 ）主机可设定分机紧急呼叫（特护）功能。在紧急状态下，分机呼叫显示
不同声响，主机有根据护理等级进行优先设置功能；
5 ）不间断呼叫：多个分机呼叫时主机记忆保持，不论主机在待机、通话
还是在广播状态，分机均能呼入，无呼叫时，系统处于受话状态；
6 ）护士站主机数码显示，多个分机呼叫时记忆保持；
7 ）在每个病区护士站设置病人一览表，用于病历卡的放置及病床呼叫指
示；
8）对讲分机编号可显示病房号；
9 ）对讲分机配手持呼叫器，可进行呼叫操作；
10 ）手持呼叫器设计色彩鲜艳便于眼疾患者的使用；
11）对讲分机支持手动输液报警功能（手持呼叫器可手动报警）；
12 ）卫生间分机防水设计，标准八六底盒安装，采用按压方式紧急呼叫；
13 ）走廊时钟/床号电子显示屏平时显示时间（24小时制），有分机呼叫时
常亮显示，分机紧急呼叫时闪烁显示，多个病人呼叫时则循环显示呼叫；
14）系统可支持扩展移动主机功能:医护人员于病区内接收病人的呼叫信
Z.
息，并可进行双向对讲、呼叫复位/消号等操作；
15）系统可支持短信转发功能:当病人呼叫时，呼叫内容可通过短信转发器
发送到值班医护人员手机上显示内容如:内二科58床普通呼叫；
16）系统可支持医用无线BP机功能:值班医护人员BP可及时接收到病区里
病人呼叫信号；
17）可配接监控统计软件，以监控统计分机的呼叫起始时间、通话时间等。
18）可扩展与计算机联网。
3、各单项设备技术参数：
1 ）系统主机：
型号：NC-2 0A.—
__
,MI：, •F
功能参数：.. *•萱理容』
免提双向呼叫对讲；/XJj旋：9一
可连接99台终端；"_'
数码循环显示呼叫房号、床号；
菜单式的功能设置，使用操作方便、简单；
可根据用户使用习惯设置分机显示方式；
可根据病人情况设置护理级别：普通或紧急呼叫；
多首和弦音乐振铃，个性化铃音选择；
振铃音量无级可调；
在线分机设定；
可连接多块走廊显示屏；
通讯距离可达10米；力”

2 ）系统数据处理器:
型号：NC-303
功能参数：
系统电源集中供给；
语音及数据交换；
可选配广播功能；
支持。拖二”功能；
长时间连续工作；
NC-5
连接终端＞1台时增加电源中继器；
3 ）入住人员一览表：
型号：NC-501
功能参数：
采用铝合金装饰框，外形美观、大方；
60个病人小病历卡插卡位，根据住院病人床位
情况，将每个病人的病例简卡插在与之相应的位置；
带分机呼叫指示灯：
红色灯长亮时为分机普通呼叫,
闪烁亮时为分机紧急呼叫；
*可选挂墙或桌面安装；
4 ）时钟/床号电子显示屏：
型号：NC-406
功能参数：
Z.
采用铝合金装饰框，外形美观、大方;
双面数码显示；
无分机呼叫时显示时间（24小时制）及标语；
有分机呼叫时，多种方式显示及有音乐提示音；
多部分机呼叫时，可循环显示最先呼叫的3组；
可两面同时显示一条呼叫信息；
可同时储存1。组呼叫；
分机紧急呼叫时闪烁并优先显示呼叫；
与系统采用三芯总线连接，通讯距离可达8米;
5 ）对讲分机：型号：NC-304A功能参数:
广播级通话音质，放音逼真、清晰;
采用在线编码方式，可任意设定；
可呼叫系统主机及免提双向对讲；
电子轻触式呼叫/复位按键；
带呼叫指示灯；
配手持呼叫器；
6 ）按压式卫生间分机：
型号：NC-203L
功能参数：
依据国际标准八六盒设计，安装简易;
与系统采用总线连接，通讯距离可达10米；
超大红色圆形紧急呼叫键，确保操作成功；
按压方式紧急呼叫；
带紧急呼叫指示灯；
防水设计，配防水垫片，确保在潮湿的环境下能正常工作；
采用在线编码方式，单独使用；
4、导线的选择：
1 ）对讲线路采用RVV 5 x 0. 5mm2五芯护套线。
2 ）显示终端线路采用RVV 3 x 0. 5mm2三芯护套线。
5、敷线方式：
1 ）线路采用穿JDG铁管敷设，严禁将线缆与照明、动力线同槽敷设。
2）各种线路采用穿JDG铁管敷设，管外壁设保护接地。
3）与电力线平行净距＞ 150mm ,交叉净距＞5 0mm 。
6、施工安装要求：
1 ）导线的安装：
a）护士站是各种强弱电线的汇集点，干扰源较强，屏蔽电缆电线中间严禁设置中间接头。
b）对于屏蔽电缆电线与设备、插头连接时注意屏蔽层连接，连接时采用焊接，严禁采用纽接和绕接。
c）对于非屏蔽电缆电线在接线盒内连接，可使这种线路两端插接在接线端子上，用接线端子附带的螺栓加以固定，压接牢固可靠，并对每根导线两端进行编号。
Z.
2 ）主设备的安装：
a）型系统主机：安装于护士站工作台。
b）系统电源：安装于护士站工作台。
c）入住人员一览表：挂装于护士站一侧墙壁，高度设计为一览表底边距地
1. 3 米。
d）在护士站系统电源安装位置设置一专用交流220V电源插座，该插座为单回路设计，在条件允许的情况下并入医院UPS系统。
3 ）显示终端的安装：
a）时钟/床号电子显示屏：于病区两边走廊居中吸顶安装。
4 ）使用终端的安装：
a）病房对讲分机：嵌装于病房设备带。
b）手持呼叫器：连接于设备带对讲分机。
c）按压式卫生间分机：安装于卫生间内如厕位一侧墙壁离地60厘米高。
z.
