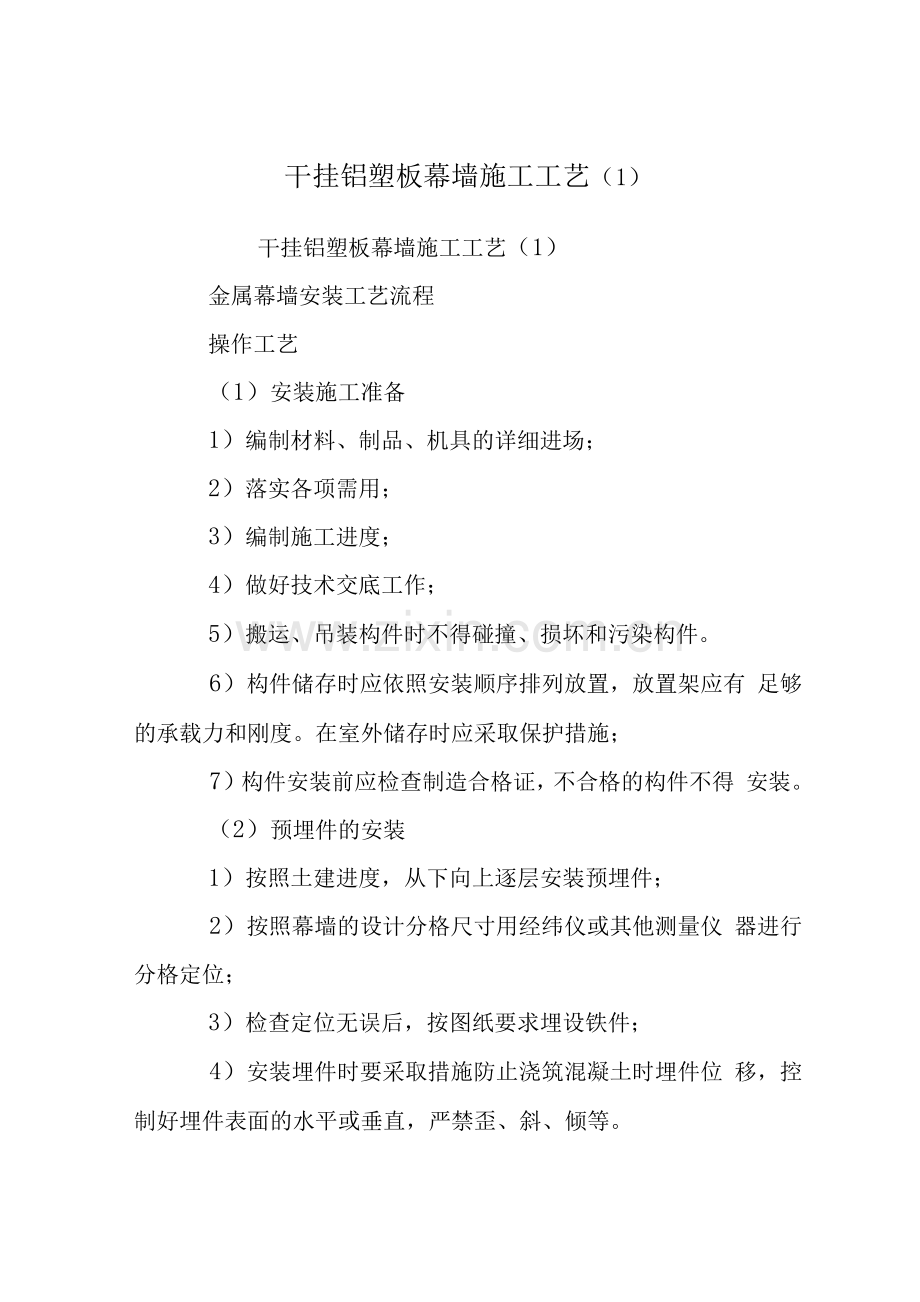

干挂铝塑板幕墙施工工艺（1）
干挂铝塑板幕墙施工工艺（1）
金属幕墙安装工艺流程
操作工艺
（1）安装施工准备
1）编制材料、制品、机具的详细进场；
2）落实各项需用；
3）编制施工进度；
4）做好技术交底工作；
5）搬运、吊装构件时不得碰撞、损坏和污染构件。
6）构件储存时应依照安装顺序排列放置，放置架应有 足够的承载力和刚度。在室外储存时应采取保护措施；
7）构件安装前应检查制造合格证，不合格的构件不得 安装。
（2）预埋件的安装
1）按照土建进度，从下向上逐层安装预埋件；
2）按照幕墙的设计分格尺寸用经纬仪或其他测量仪 器进行分格定位；
3）检查定位无误后，按图纸要求埋设铁件；
4）安装埋件时要采取措施防止浇筑混凝土时埋件位 移，控制好埋件表面的水平或垂直，严禁歪、斜、倾等。
5）检查预埋件是否牢固、位置是否准确。预埋件的位 置误差应按设计要求进行复查。当设计无明确要求时，预埋 件的标高偏差不应大于10mm，预埋件的位置差不应大于20mm。
（3）施工测量放线
1）复查由土建方移交的基准线；
2）放标准线：在每一层将室内标高线移至外墙施工面， 并进行检查；
在石材挂板放线前，应首先对建筑物外形尺寸进行偏 差测量，根据测量结果，确定出干挂板的基准面；
3）以标准线为基准，按照图纸将分格线放在墙上，并 做好标记；
4）分格线放完后，应检查预埋件的位置是否与设计相 符，否则应进行调整或预埋件处理；
5）最后，用0.5〜1.0mm的钢丝在单樘幕墙的垂直、 水平方向各拉两根，作为安装的控制线，水平钢丝应每层拉 一根（宽度过宽，应每间隔20m设1支点，以防钢丝下垂）， 垂直钢丝应间隔20m拉一根；
6）注意事项：
放线时，应结合土建的结构偏差，将偏差分解；放线 时，应防止误差积累；放线时，应考虑好与其他装饰面的接 ；拉好的钢丝应在两端紧固点做好标记，以便钢丝断了， 快速重拉；应严格按照图纸放线；控制重点为：基准线。
（4）金属幕墙安装工艺
1）过渡件的焊接：
（A）经检查，埋件安装合格后，可进行过渡件的焊 接施工；
（B）焊接时，过渡件的位置一定要与墨线对准；
（C）应先将同水平位置两侧的过渡件点焊，并进行 检查；
（D）再将中间的各个过渡件点焊上，检查合格后， 进行满焊；
（E）控制重点：水平位置；
（F）焊接作业注意事项：
a）焊接作业顺序
b）用规定的焊接设备、材料及人员；
c）焊接现场的安全、防火工作；
d）严格按照设计要求进行焊接，要求焊缝均匀，无 假焊、虚焊；
£）防锈处理要及时，彻底。
2）金属幕墙铝龙骨安装：
（A）先将立柱从上至下，逐层挂上；
（B）根据水平钢丝，将每根立柱的水平标高位置调 整好，稍紧螺栓；
（C）再调整进出、左右位置，经检查合格后，拧紧
螺帽；
（D）当调整完毕，整体检查合格后，将垫片、螺帽 与铁件电焊上；
（E）最后安装横龙骨，安装时水平方向应拉线，并 保证竖龙骨与横龙骨接处的平整，且不能有松动；
（F）注意事项：
清理、确认焊接位置，焊接，除掉焊渣，检查焊接质 量，防锈处理。
a）立柱与连接铁件之间要垫胶垫；
b）因立柱料比较重，应轻拿轻放，防止碰撞、划伤；
c）挂料时，应将螺帽拧紧些，以防脱落而掉下去；
d）调整完以后，要将避雷铜导线接好。
3）防火材料安装：
（A）龙骨安装完毕，可进行防火材料的安装；
（B）安装时应按图纸要求，先将防火镀锌板固定（用 螺丝或射钉），要求牢固可靠，并注意板的接；
（C）然后铺防火棉，安装时注意防火棉的厚度和均 匀度，保证与龙骨料接处的饱满，且不能挤压，以免影响 面材；
（D）最后进行顶部封处理即安装封板；
（E）安装过程中要注意对玻璃、铝板、铝材等成品 的保护，以及内装饰的保护。
4）金属板安装
（A）安装前应将铁件或钢架、立柱、避雷、保温、 防锈全部检查一遍，合格后再将相应规格的面材搬人就位， 然后自上而下进行安装；
（B）安装过程中拉线相邻玻璃面的平整度和板缝的 水平、垂直度，用木板模块控制缝的宽度；
（C）安装时，应先就位，临时固定，然后拉线调整；
（D）安装过程中，如缝宽有误差，应均分在每条胶 缝中，防止误差积累在某一条缝中或某一块面材上。
（5）密封：
1）密封部位的清扫和干燥，采用甲苯对密封面进行 清扫，清扫时应特别注意不要让溶液散发到接缝以外的场所， 清扫用纱布脏污后应常更换，以保证清扫效果，最后用干燥 清洁的纱布将溶剂蒸发后的痕迹拭去，保持密封面干燥；
2）贴防护纸胶带：为防止密封材料使用时污染装饰 面，同时为使密封胶缝与面材交界线平直，应贴好纸胶带， 要注意纸胶带本身的平直；
3）注胶：注胶应均匀、密实、饱满，同时注意施胶 方法，避免浪费；
4）胶缝修整：注胶后，应将胶缝用小铲沿注胶方向 用力施压，将多余的胶刮掉，并将胶缝刮成设计形状，使胶 缝光滑、流畅；
5）清除纸胶带：胶缝修整好后，应及时去掉保护胶 带，并注意撕下的胶带不要污染玻璃面或铝板面；及时清理 粘在施工表面上的胶痕。
（6）清扫
1）金属幕墙的清扫：
（A）清扫时先用浸泡过中性溶剂（5%水溶液）的湿 纱布将污物等擦去，然后再用干纱布擦干净；
（B）清扫灰浆、胶带残留物时，可使用竹铲、合成 树脂铲等仔细刮去；
（C）禁止使用金属清扫工具，不得用粘有砂子、金 属屑的工具；
（D）禁止使用酸性或碱性洗剂。
（7）竣工交付：
1）先自检，然后上报甲方竣工资料；
2）在甲方组织下，验收、竣工交付；
3）办理相关竣工手续。以
上工序完成后，此工序进入保修期，在保修期内，如有质量 问题，则要满足用户要求，及时进行维修处理。
幕墙安装施工注意事项
（1）幕墙分格轴线的测量应与主体结构的测量配合， 其误差应及时调整不得积累。
（2）对高层建筑的测量应在风力不大于4级情况下 进行，每天应定时对幕墙的垂直及立柱位置进行校核。
（3）应将立柱与连接件连接，然后连接件再与主体 预埋件连接，并进行调整和固定，立柱安装标高偏差不应大 于3mm。轴线前后偏差不应大于2mm，左右偏差不应大于3mm。
（4）相邻两根立柱安装标高偏差不应大于3mm，同层 立柱的最大标高偏差不应大于5mm；相邻两根立柱的距离偏 差不应大于2mm。
（5）应将横梁向端的连接件及弹性橡胶垫安装在立 柱的预定位置，并应安装牢固，其接缝应严密。
（6）相邻两根横梁水平标高偏差不应大于lmm。同层 标局偏差：
当一幅幕墙宽度小于或等于35m时，不应大于5mm； 当一幅幕墙宽度大于或等于35m时，不应大于7mm。
（7）同一层横梁安装应由下向上进行。当安装完一 层刚度时，应进行检查、调整、校正、固定，使其符合质量 要求。
（8）有热工要求的幕墙，保温部分从内向外安装， 当采用内衬板时，四周应套装弹性橡胶密封条，内衬板与构 件接缝应严密；内衬板就位后，应进行密封处理。
（9）固定防火保温材料应锚钉牢固，防火保温层应 平整，拼接处不应留缝隙。
（10）冷凝水排出管及附件应与水平构件预留孔连接 严密，与内衬板出水孔连接处应设橡胶密封条。
（11）其他通气留槽孔及雨水排出等应按设计施工， 不得遗漏。
（12）幕墙立柱安装就位、调整后应及时紧固。幕墙 安装的临时螺栓等在构成件安装就位、调整、紧固后应及时 拆除。
（13）现场焊接或高强螺栓紧固的构件固定后，应及 时进行防锈处理。幕墙中与铝合金接触的螺栓及金属配件应 采用不锈钢或轻金属制品。
（14）不同金属的接触面应采用垫片作隔离处理。
（15）金属板安装时，左右上下的偏差不应大于1.5mm。
（16）金属板空缝安装时，必须要防水措施，并有符 合设计要求的排水出。
（17）幕墙的竖向和横向板材安装的允许偏差应符合 表3-1的规定。
（18）单元幕墙安装允许偏差除应符合表3-1的规定 外，尚应符合表3-2规定。
（19）幕墙四周与主体之间的间隙，应采用防火的保 温材料填塞，内外表面应采用密封胶连续封闭，接缝应严密 不漏水。
（20）幕墙的施工过程中应分层进行防水渗漏性能检
查。
（21）幕墙安装过程中应进行接缝部位的雨水渗漏检 验。
（22）填充硅酮耐候密封胶时，金属板缝的宽度、厚 度应根据硅酮耐候胶的技术参数，经计算后确定。较深的密 封槽底部应采用聚乙烯发泡材料填塞。
（23）耐候硅酮密封胶在接缝内应形成相对两面粘结。
（24）幕墙安装施工应对下列项目进行隐蔽验收：
1）构件与主体结构的连接节点的安装。
2）幕墙四周、幕墙内表面与主体结构之间间隙节点 的安装。
3）幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的 安装。
4）幕墙防雷接地节点的安装。
5）其他带有隐蔽性质的项目
质量标准
1现场材料检验
（1）一般规定
1）材料现场的检验，应将同一厂家生产的同一型号、 规格、批号的材料作为一个检验
批，每批应随机抽取3%且不少于5件。
2）金属幕墙工程中所用的材料除应符合本标准的规 定外，尚应符合国家现行的有关产
品标准的有关规定。
(2) 铝合金型材
金属幕墙工程使用的铝合金型材，应进行壁厚、膜厚、 硬度和表面质量的检验。
1) 主控项目
(A) 型材壁厚的检验，应采用分辨率为0.5mm的游 标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不 同部位测量，测点不应少于5个，取最小值，用于横梁、立 柱等主要受力杆件的截面受力部位壁厚实测值不得少于3mm。
(B) 检验膜厚，应采用分辨率为0.5/^m的膜厚检 测仪检测。每个杆件在装饰面不同部位的测点不少于5个， 同一测点应测量5次，取平均值，修约整数。铝合金型材膜 厚的检验指标，应符合下列规定：
① 阳极氧化膜最小平均膜厚不应小于15^m，最小膜 厚不应小于12 .
② 粉末静电喷涂层厚度平均值不应小于60^m，其局 部厚度不应大于120 ，且不应小于40 。
③ 电泳涂漆复合膜局部膜厚不应小于21 rm。
④ 氟碳喷涂层平均厚度不应小于30^mo最小局部厚 度不应小于25 rm。
(C) 硬度的检验，应采用韦氏硬度计测量型材表面 硬度，测量前，型材表面的涂层应清洁干净，测点不应少于
3个，并应以至少3点的测值取平均值，修约0.5个单位值。
2）—般项目
型材表面质量的检验，应在自然散射光条件下目测检 查，并应符合下列规定：
① 型材表面应清洁，色泽应均匀。
② 型材表面不应有皱纹、裂纹、起皮、腐蚀斑点、气 泡、划伤、擦伤、电灼伤、流痕、发粘以及膜（涂）层脱落、 毛刺等缺陷存在。
3）质量保证资料
（A）型材产品合格证、年限质量保证书。
（B）型材的力学性能检验报告。
（3）钢材
金属幕墙工程所使用的钢材，应现场进行厚度、长度、 膜厚和表面质量的检验。
1）主控项目
（A）钢材厚度的检验，应采用分辨率为0.5mm的游 标卡尺或分辨率为0.1mm的金属测厚仪在杆件同一截面的不 同部位测量，测点不应少于5个并取最小值。
（B）钢材长度检验，应采用分度值为lmm的钢卷尺 两侧测量，结果应将符合设计要求。
（C）保护膜厚的检验，应采用分辨率为0.5 rm的膜 厚检测仪检测，每个杆件在同部位的测点不应少于5个，同 一测点测量5次，取平均值，当采用热浸镀锌处理时，其膜 厚应大于45^m，采用静电喷涂时，其膜厚应大于40 ^mo
2）—般项目
钢材表面质量的检验，应在自然散射光条件下，目测 检查，钢材的表面不得有裂纹、气泡、结疤、泛锈、夹杂和 折叠，截面不得有毛刺、卷边等现象。
3）质量保证资料
（A）钢材的产品合格证
（B）钢材的力学性能检验报告
（4）金属板面材
金属幕墙工程使用的金属面板材，应进行壁厚、膜厚、 板材尺寸、折弯角度、折边高度和表面质量以及加强肋的检 验。
1）主控项目
（A）板材厚度的检验指标，应符合下列规定：
① 幕墙采用单层铝板时，纯铝板厚度不应小于2.5mm， 高强合金铝板厚度不应小于2.0mm。
② 幕墙采用铝塑复合板时，其上下两层铝合金板的厚 度均应为0.5mm。
③ 幕墙采用蜂窝铝板时，当厚度为10mm的蜂窝铝板 应由1mm厚的正面铝合金板、0.5〜0.8mm厚的背面铝合金板 及铝蜂窝粘结而成；厚度为lOmm以上的蜂窝铝板，其正背 面铝合金板厚度均为lmm。
（B）板材膜厚的检验，同铝型材膜厚检验方法。
当对铝合金板材（单层铝板、铝塑复合板、蜂窝铝板） 表面进行氟碳树脂处理时，涂层厚度应符合下列规定：
海边及严重酸雨地区，可采用三道或四道氟碳树脂涂 层，其厚度应大于40熊，其他地区可采用两道氟碳树脂涂 层，其厚度应大于25 ^mo
（C）板材尺寸检验
① 板材边长的检验，应在金属板安装或组装前，用分 度值为lmm的钢卷尺沿板材周边测量，其允许偏差为W20 时为 ±2.0，20 时为 ±2.5。
② 板材对角线的检验。用分度值为lmm钢卷尺沿板材 对角测量，其允许偏差为：W20,允许偏差为2.5mm，20， 为 3mm。
③ 孔中心距的检验，用分度值为lmm钢卷尺或分辨率 为0.02mm的游标卡尺检验，其允许偏差不大于±1.5mm。
（D）折弯角度和高度检验
① 折弯角度的检验，用分度值为0.02°的万能角度尺 测量折弯角度取最大值，其误差小于2°o
② 折边高度的检验：用分度值为lmm钢卷尺或分辨率 为0.02mm的游标卡尺进行检测，其允许偏差W1.0。铝塑复 合板和蜂窝板折边应采用机械刻槽，槽底不得触及面板。
2) —般项目
(A) 金属板材的表面质量检查，应采用观察检查和 用分度值为lmm钢卷尺检查。质量应符合下列规定：
① 板材的表面子整度应保证在W2 / 10范围内。
② 板材的表面氟碳树脂涂层应无起泡、裂纹、剥落现 象。
(B) 加强筋及其附件检验，应采用观察和手试的方 法检查，质量应符合：
① 单层铝板的固定耳子可采用焊接、铆接或在铝板上 直接冲压而成，并保证位置准确，调整方便，固定牢固。
② 已加工完成的铝塑复合板和蜂窝铝板，其折角角缝 和外露切应采用中性硅酮耐候胶密封。
③ 单层铝板加强筋的固定可采用电栓钉，但应保证铝 板外表不变形，褪色，且固定牢固。
3) 质量保证资料
(A) 铝板的产品合格证。
(B) 铝板的物理性能、化学成分检验报告。
(5) 硅酮结构密封胶、硅酮耐候胶及密封材料金属 幕墙工程使用的硅酮结构胶、硅酮耐候胶在使用前须到指定 检测中心进行相容性测试和粘结拉伸试验。
1) 主要项目
(A) 出厂日期、使用有效期的检验，采用观察法检 查。
(B) 硅酮结构胶的内聚性破坏检验。
(C) 硅酮结构胶的注胶宽度、厚度检验，应采用分 度值为lmm的直尺测量，实测结果应符合设计要求，且宽度 不得小于7mm，厚度不得小于6mm。
(D) 硅酮密封胶的注胶宽度、厚度检验：应采用分 辨率为0. 05mm的游标卡尺测量。
(E) 应检验硅酮结构胶的固化程度。硅酮结构胶完 全固化检验应采用探针检测，注胶面不同部位的测点不少于 3个，观察探针边面结构胶的固化程度，也可以采用切割检 查的方法，观察胶的固化程度、饱满度和密实度。
2) —般项目
(A)硅酮胶质的检验，采用目测法，产品应为细腻、 均匀膏状或粘稠液体，不应有气泡、结皮和凝胶，颜色与样 品无差异。
(月)注胶表面的检验，注胶表面应光滑、无裂缝现 象，接初厚度和颜色应一致。
3) 质量保证资料
(A) 结构硅酮胶剥离实验记录。
(B) 质量保证书和产品合格证。
(C) 相容性检验报告和粘结拉伸实验报告。
(D) 进商品的商检证。
(6) 五金件及其他配件
1) 主要项目
(A) 金属幕墙中与铝合金型材接触的五金件和紧固 件应采用不锈钢材或制品，其他钢材应进行热浸镀锌或其他 防腐处理。五金件外观的检验，应采用观察检查，也可以采 用磁铁测试材质，有吸附力的为非不锈钢制品。
(B) 转接件、连接件、构造尺寸、壁厚的检验，应 采用分度值为1mm的钢直尺测量构造尺寸，用分辨率为0.05 的游标卡尺检测壁厚。
转接件、连接件的开孔长度不应小于开孔宽度40mm， 孔边距离不应小于开孔宽度的1.5倍，壁厚不得有负偏差。
2) —般项目
(A) 转接件、连接件外观检查，采用目测方法，其 外观应平整、无裂纹、毛刺、凹坑、变形、等缺陷，当采用 碳素钢材时，表面应做热镀锌处理。
(B) 滑撑、限位器的检验，采用下列方法：
① 用磁铁检查滑撑、限位器材质。
② 采用观察检查和手动试验的方法，检验滑撑、限位 器的外观质量和活动性能。滑撑、限位器应采用奥代体不锈 钢，表面光洁，不应有斑点、砂眼及明显划痕，金属层应色 泽均匀，不应有气泡、露底、泛黄、龟裂等缺陷，强度、刚
度应符合设计要求。
3）质量保证资料
（A）钢材产品合格证。
（B）连接件产品合格证。
（C）镀锌工艺处理质量证书。
（D）螺栓、滑撑、限位器等产品合格证。
2加工制作质量
（1）一般规定
1）加工制作构件应按构件的数量的5%进行抽样检查， 且每种构件不得少于5件，当有一个构件不符合本标准要求 时，应加倍抽检，复检合格后方可出厂。
2）金属幕墙所采用的材料、附件应符合标准要求， 并应有产品出厂合格证。
3）隐框幕墙的结构装配组合件应在车间制作，不得 在现场进行。
4）不得使用过期的结构硅酮密封胶和耐候硅酮密封 胶；
5）产品出厂时，应附有检验质量合格证明书、安装 图和
说明。
2，主控项目
1）金属构件的加工精度检验：
（A）型材直线度的检验，其检验方法和允许偏差见 表.2-1。
（B）构件截料的检验，其检验方法和允许偏差见表
2-2 o
（C）构件孔位精度的检验，其检验方法和允许偏差 见表2-3。
（D）构件下料长度的检验，其检验方法和允许偏差 见表2-4。
（E）构件槽尺寸的检验，其检验方法和允许偏差 见表2_5o
（F）构件豁尺寸的检验，其检验方法和允许偏差 见表2-6。
（G）构件榫头尺寸的检验，其检验方法和允许偏差 见表2-7o
2）构件装配尺寸偏差检验（表.2-8）
（3） 一般项目
1）构件连接及缝隙处理方法检验：
（A）采用观察检查方法检验；
① 构件连接牢固；
② 各构件连接处的缝隙应进行密封处理；
2）外观质量检验：
（A）采用观察检查方法检验；
（B）质量指标：
① 表面无油污，端头毛刺不大于0. 2mm；
② 表面擦伤、划伤程度不超过标准要求；
（4）质量保证资料
1）设计图纸资料；
2）自检、互检记录；
3）产品合格证。
