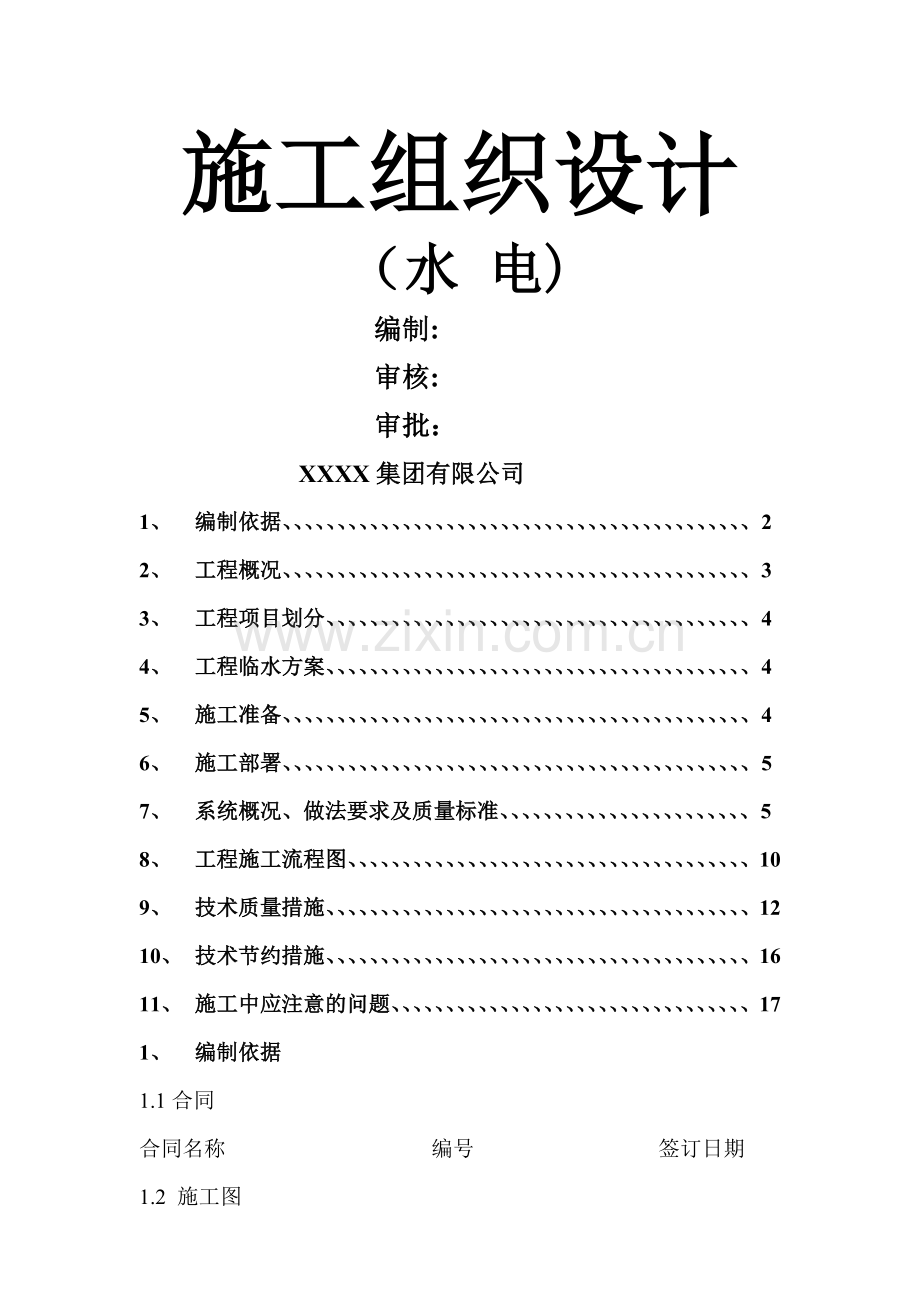

施工组织设计
（水 电)
编制:
审核:
审批：
XXXX集团有限公司
1、 编制依据、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、2
2、 工程概况、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、3
3、 工程项目划分、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、4
4、 工程临水方案、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、4
5、 施工准备、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、4
6、 施工部署、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、5
7、 系统概况、做法要求及质量标准、、、、、、、、、、、、、、、、、、、、、、、5
8、 工程施工流程图、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、10
9、 技术质量措施、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、12
10、 技术节约措施、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、16
11、 施工中应注意的问题、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、、17
1、 编制依据
1.1合同
合同名称 编号 签订日期
1.2 施工图
图纸名称 图纸编号 出图日期
XXXX xxxxxxxx xxx年xx月
1.3 主要规类别
类别 名称 编号
国家 建筑给牌水及采暖工程施工及验收规范 GB50242-2002
CJJ/T29—98
GB50141—2002
1.4 主要图集
序号
图号
图名
备注
1
01S302
雨水
国标
2
04S202-16
屋顶试验消火栓箱
国标
3
04S202—24
薄型单栓、双栓带灭火器组合或消防柜
国标
4
99S203-18～22/25
地下式消防水泵接合器安装图
国标
5
02S404
防水套管安装图
国标
6
04S301—13
地面式清扫口(甲型）安装图
国标
7
04S301—30
有水封地漏（甲型）安装图
国标
8
01S305—33
小型潜水泵排污泵选用及安装
国标
9
99S203-21
水泵接合器安装
国标
2、 工程概况
2.1 工程简介
本工程位于xxx.
建设单位：xxxx地产开发有限公司
设计单位：xxxx
监理单位：xxxxxxxxxx监理有限公司
施工单位：xxxxxxx集团有限公司
建筑功能:地下2层、地上24层普通住宅高层
结构形式：基础筏板剪力墙结构
建筑防火类：一类高层
建筑设计耐火等级：一级
建筑设防烈度:8度
建筑高度:71。2米
2。2 专业设计简介
序号
项目
设计要求
系统做法
管线类别
1
给排水系统

上水
PP—R塑料管
热熔连接
DN90-DN20

排水
立管消音管干支管光滑管
胶粘连接
DN160-DN50
2
消防系统
镀锌钢管
丝扣连接
DN100-DN65
镀锌钢管
丝扣连接
DN100—DN50
3
采暖系统
镀锌钢管
沟槽连接
DN125
3.2 工程项目划分
3.1 土建工程
由xxxxxxxxx集团有限公司施工
3.2 给排水消防采暖工程
由大元建业集团有限施工，所含分项为生活给水系统，生活排水系统，雨水系统，空调冷凝水系统，消火栓系统，采暖系统
4、工程临水
4。1 本工程分为5栋高层建筑,施工临水为每栋由临水泵房供给临时消防水及施工临时用水，每栋楼由室外施工电梯处做De6363PP—R管为临时消防，每层设置一个临时消火栓,施工临时用水由室外施工电梯处做一根De50PP—R 管，每层设置一个临时水龙头。临时消防布置见附图
5、施工准备
5.1 技术准备
5.1.1 熟悉审核图纸,参加设计交底
5。1.2 依据图纸所指定图集、规范质量管理和质量保证标准编制工程项目质量计划，确定关键工序、特殊工序并编制作业指导书.
5.1。3 收集已建工程质量信息,明确施工重点和难点,指定相应质量预防措施.
5.1.4 编制分项工程技术交底、安全交底
5.1。5 向相关施工人员进行技术交底
5。2 物质准备
5.2.1 编制材料计划任务书
5。2。2 编制外加工订货计划，提出技术、质量要求及供方应提供的资料,主要设备应提出进场时间。
5。2。3 编制预埋件加工计划
5。3 施工机具
本工程作业所用的机具有:套丝机、切割机、电焊机、台钻、电锤、手动试压泵、电动试压泵、管钳、活扳手、钢锯、手锤、改锥
本工程主要量具有:水平尺、钢卷尺、线坠、卡尺、小线等。
6、施工部署（工期进度）
6.1 本工程于2011年8月8日开工，水暖专业应随着主体工程的进度按质量完成专业图纸所规定的各项工作。
7、系统概况、做法要求、及质量标准
7。1。1 本工程注：废水泵采用合流制,首层为单独排放，生活污废水经化粪池处理后排入市政管网，该工程排水材料均为UPVC塑料管胶粘连接,所有立管为消音螺旋管,地下一层出户干管为给水型PVC胶粘连接,其干支干管为普通型UPVC胶粘连接，立管要求每层设阻火圈、伸缩节各一个。立管检查口在首层和顶层必设，高层每2层设一个检查口，检查口中心距地1米，通气管在上人屋面介出屋面2米，不上人屋面出屋面0.8米，上部安装透气帽,支管安装标高下口面距顶板不能超过25cm。
7.2。1 排水立管每层设一个立管卡，安装高度在距地1。5米-1.8米之间,立管跟地下室干管连接处做一个固定支架，用4*40角钢制作安
装。
7。2。2 排水横管吊件、间距
管径De mm
40
50
7。5
110
160
间距 m
0。4
0.5
0。75
1.1
1.5
7。2。3 排水横干管坡度
管径De mm
50
75
110
160
标准坡度
25‰
15‰
12‰
7‰
7.2.4 排水立管根部50mm内做0.02m高阻水台
7。2。5 排水管穿插地下室外墙时,按设计要求必须加设刚性防水套管，且套管要一次性浇固干砼墙内，管道安装合格后灌水试验合格后要及时使用油麻和石棉水泥封堵严密且不能渗水。
7。2.6 ±0.000以下管道安装完成后要进行闭水试验，先灌满水15分钟后再灌满，延续5分钟检查,液面不下降、不渗漏为合格，系统安装完成后要进行灌水，通球试验。
7。2。7 质量标准
立管垂直度每米不超过2mm，全长不超过5mm,坐标偏差在10mm以内,坡度方向必须正确，大小符合要求，管道安装牢固各甩口位置准确.
7.3 雨水管道
7.3.1 雨水管道材料为PVC-U胶粘连接，按每间距1米安装1个管头，每4米设置一个伸缩节.
7.4 生活给水系统
7.4。1 本工程给水水源为市政给水，水质符合《生活饮用水卫生标准》
GB5749-2006要求，市政引入管为两根，管径为DN200,供水压力大于0。25mpa.本工程给水分高、中、低三个区，四层及四层以下为地区由市政管网直接供给，供水压力为0.25mpa,五层至十四层为中区，建筑入口压力为0。65 mpa，十五层以上为高区,建筑入口压力为0。90 mpa，建筑中区及高区供水由室外生活泵房提供。生活给水管道立管及干管采用PP—R塑料管热熔连接，水表层及敷设在垫层内的部分支管采用PP—R塑料管热熔连接。
7.4。2 管道穿外墙安装刚性防水套管，尺寸要符合设计要求，管道安装并验收合格后用麻油、石棉水泥封严，不得渗漏。
7。4。3 给水立管和装有3个或3个以上配水点的支管始口端均安装可拆卸连接件。
7。4.4 给水水平管道坡度为3‰且向泄水放线放坡。
7.4。5 管道水压 管道压力为1。0 mpa,试压10分钟，压力降压不大于0.02 mpa，外观检查不渗不漏为合格
7.4.6 管道冲洗、消毒、系统安装完成后，要进行冲洗并达到入口水色与出口水色一致,清澈、透明、无杂质。
7。4。7 地下室干管支架不能大于2m，每隔4米加设1个固定支架，用4*40角钢制作安装，立管每层安装两个管卡.
7。5 消火栓系统
7.5。1 系统概况： 本单位为建筑高度大于50m的高层普通住宅，室外消防用水量为15L/S，由市政给水供给。本单位室内消火栓用水量
为20L/S，由消防水池及配套消防水泵房供给，消火栓竖向不分区，引入管为2根，管径DN100,丝扣连接。消防给水入口压力为0.95 mpa
，水量可满足室内消火栓用水使用要求。系统稳压由小区最高建筑3#楼层顶18m³消防水箱保证.
7。5。2 室内设DN65 消火栓,明装，配25m衬胶水龙带，水枪喷嘴直径19mm，消火栓箱选用单栓薄型室内消火栓箱，型号：SG16A65
7.5。3 室内消火栓口高度距地面1.1m，每个室内消火栓应设置直接启动消防水泵的按钮，并应设有保护按钮的设施。
7。5。4 消防立管，每层设固定负载卡子一个,用5＊50角钢加工安装
7。5.5 消防管道安装完以后，外露丝扣刷两遍防锈漆,两遍银粉漆
7.5。6 消防管道在阀门及需拆卸部分采用法兰连接,并有明显开启标志,阀门工作压力1.6 mpa.
7.5。7 消防管道安装完以后，做一次性水压试验，试验压力为1。6 mpa,压力保持2小时，无渗漏为合格。
7。6 采暖系统
7.6.1工程概况: 本工程为华泰靖江花园住宅楼，地下一层、地上24层，采用低温地板辐射供暖，热源为小区换热站，提供50/40℃采暖热水定压及补水方式，由换热站统一考虑.
7。6.2 采暖系统及辐射方式 户内供暖采用共同立管的分户采暖方式.
1—12层为低区,13-24层为高区。采暖供回水干管辐射于地下室顶板以下。
7.6。3 采暖系统管道及做法
采暖系统干管及立管采用热镀锌钢管＞DN100为沟槽连接，≤100为丝扣连接，地面辐射管采用PE-RT De20在水泥发泡地面上铺设，敷设在垫层内的管道不能有接头.
7。6.4 采用系统注意事项
地下室干管注意坡度及坡向，每个管道井与地下室干管连接处须设置泄水阀门.
7。6.5 管道安装完后应进行水压试验，立管及干管部分，试验压力不小于1.0 mpa,稳压1小时检查无渗漏为合格，地面敷设不小于0。6 mpa,稳压1小时检查无渗漏为合格。
8、本工程预留、安装、验收工艺流程
8。1 预留流程图

9、给排水采暖流程图

10、技术质量措施
10.1 质量保证体系
10.1.1 施工处主任对工程质量、施工过程控制负全面责任。
10。1。2 项目经理向主任负责，组织建立《项目质量计划》和实施《施工组织设计》及各项管理措施，接受企业各职能部门的监督。
10。1.3 工长对所分管的分项、分部工程质量负责。
10。1。4 专职质检员负责施工质量的检查
10.1。5 施工班组兼职质量检查员负责施工质量的自检
10。2 质量保证措施
10.2.1 不断提高全员质量意识,加强全面质量管理。
10.2.2 贯彻实施图纸要求质量监督和质量标准，健全质量保证体系，落实质量保证职责，确保施工质量处于受控状态。
10.2。3 严格质量质量管理制度,切实实施质量控制权，质量否决权。
10.2。4 坚持“自检、互检、交接检"及专业质量检查制度,专业质量检查每月至少要组织一次。
10。2。5 坚持“样板制”，对下列项目应先做样板
10。2.5.1 操作上较复杂的项目
10。2。5.2 新工艺、新技术、新材料、新设备的施工项目
10.2。5.3 同类型但工程量较大的
10。2.5。4 施工中经常出差错或操作技术上不过关的项目
10。2.6 坚持质量分析会制度 对施工中的不合格品，分析其产生的原因，制度纠正措施，并进行修正、验证，为防止潜在的不合格品发生，
消除其原因，应制定预防措施并贯彻实施.
10.3 质量预防措施
为防止施工操作质量及其他工种施工造成管道堵塞，管道安装过程中应采取以下管道防堵预防措施.
10.3。1 污水管道铺设和托吊管甩口安装完毕后即使用油毡盖，砖水泥封堵.
10。3.2 其他各种管道甩口用丝堵或铁板点焊。
10。4 安全消防措施
10。4。1 认真贯彻“安全第一、预防为主”的方针，明确安全生产，消防安全责任制。
10。4。2 严格遵守各级组织颁布的“安全防火”的法规、标准规定，遵守现场的安全消防制度。
10.4。3 每日班前，班组长、包工队负责人应根据当天任务特点做口头安全、消防交底，并填写班前安全讲话记录。
10。4.4 施工作业应遵守安全操作规程，进入现场必须戴安全帽,吸烟到指定的吸烟室，高空作业应系好安全带，班前不准喝酒，工作应精力集中，不嬉戏打闹.
10。4。5 进行现场应注意：各种危险讯号及标志，尤其应注意高空吊运和“四口”，及建筑的出口、楼梯口、电梯井口及各类孔洞口，不准到与作业不相关的地方。
10.4.6 使用电气焊必须遵守以下规定
10。4.6。1 电焊、气焊必须取得现场用火许可证，并持有劳动局办法的
特种作业操作证，消防局颁发的特殊工种考核合格证.
10.4。6。2 施焊前应清理用火范围的易燃易爆物品，携带消防水筒，并设专人看火。
10.4。6.3 在隐蔽部位（如地沟、顶棚夹层内等)使用电气焊时，工长必须向焊工进行书面交底，施焊完毕详细检查确无隐患后方可离去。
10。4。6。4 电焊机设置的地点应防潮、防雨、防砸。焊机把线移位或焊机移动时均需拉闸断电,每台电焊机必须装触电保护器。
10。4。6。5 电焊机一二次接线端子应有可靠地防护罩,焊把线与焊机接线端子连接应紧密牢固。焊机把线应双线到施焊部位且中间无接头,无破损,绝缘良好.
10.4.6。6 焊把不准与气焊的氧气、乙炔皮管放在一起，不能把焊把线盘在焊机或焊件上.
10。4。6.7 气焊设备的安全附件应齐全有效,氧气乙炔皮管完好无损，放置气瓶罐的位置和距离应符合安全要求。
10。4.6。8 在焊接新型、易燃物件时,必须按操作规程和有关防火要求操作,以确保安全施工.
10。4。7 使用电器及电动工具必须遵守以下规定：
10。4.7.1 施工现场临时用电设备及线路应符合项目经理部和上级“文明施工达标执行标准”中“施工现场临时用电安全达标标准”的规定
10。4。7。2 配电箱金属外壳楼层板应可靠地及保护线连接，保护线截面应符合下列规定：
保护线截面积要求
相线截面S（m㎡）
保护线最小截面S(m㎡）
S＜16
S
16＜S＜35
16
S＞35
S/2
移动式电动工具及手持式电动工具的保护线必须采用铜芯软线，其截面不宜小于相线的1/3，且不得小于1.5m㎡，并应采用高灵敏度的漏电保护器保护。
10.4.7.3 砂轮必须装设不小于180°的防护罩的牢固工作托架，严禁使用不圆由裂纹和磨损剩余部分不足25mm的砂轮.
10。4。7.4 建筑内施工照明使用36v电压电源，严禁使用220v电压，在特别潮湿的场所及金属容器内，工作照明灯所使用的电源不应超过12v。
10。4。7.5 配电箱、电气及电动工具使用后或班后应拉闸断电。
10。4。7.6 各种支搭的架子必须经有关人员检查,验收合格后方可使用,并不得随意拆改，使用脚手板应注意探头板,以防坠落。
10.4.7.7 搬运料具、设备应勘察路线，排除障碍，集体搬运应统一指挥，动作一致，使用吊车电梯等的垂直运输，应将散物固定绑牢,听从机师指挥。
10。4.7。8 夏季施工必须贯彻雨季施工措施 .
10、5成品保护措施
10.5.1 要严格按图、按工艺标准施工；施工中与土建密切配合，
不得损坏结构，土建装修后严禁剔凿。
10.5.2 在施工中对各种管口应采取有效的措施，防止杂物进入管内造成堵塞.
10。5。3 卫生洁具的搬运应防止磕碰、损坏及污染.安装完毕后及时封堵栓口，结合现场情况采取有效措施。
10.5。4 消防系统报警伐配件，消火栓内附件，各种仪表阀门等应加强管理，防止损坏和丢失。
10。5。5 散热器组对，试压安装过程中要竖向搬运、码放整齐、避免损坏，并要防止污染。
10.5。6 对各种设备如水泵、水箱、罐要单独存放，防止损坏和污染.
10.5。7 保温材料应在干燥处保管，露天存放应有防潮、防雨、防结露等措施，施工时先上后下,先时后外的原则搬运.
11、技术节约措施
施工全过程应充分发挥科学技术是第一生产力的作用,做好科技开发的工作,广泛推广应用新材料、新技术、新工艺,开展增产节约技术革新，合理化建议的活动，结合本工程特点,采取以下措施：
11。1 材料设备管理措施
11.1.1 材料、设备应根据工期分批进场,进场后应码放整齐，妥善保管,定量发放，余料回收，避免积压，丢失和损坏.
11。1.2材料、设备的加工定货要严把质量关，每批进货应有书面技术质量交底，大批量的进货应有样品，材料设备进厂应按规定进行检验，对质量不合格的产品施工人员有权拒绝使用。
11。2 施工技术措施
11。2。1施工人员要熟悉图纸，坚持按图施工，严格执行工艺标准，不颠倒工序,不盲目施工。
11。2.2施工量较大项目应坚持做样板，再按样板进行大面积施工,以避免造成工料浪费。
11.2。3 结构施工中，做好预留工作，避免事后剔凿。
11。2.4 施工坚持长材不短用，优材不劣用,尽量节约材料.
12、施工中应注意的问题
施工中应注意处理与甲方、监理等各方关系。严格按照施工进度计划施工，按受各方检查、指导,工程进度、质量等按监理规程及时申报.
各项工作要严格执行图纸设计规范标准，保证工程质量.
