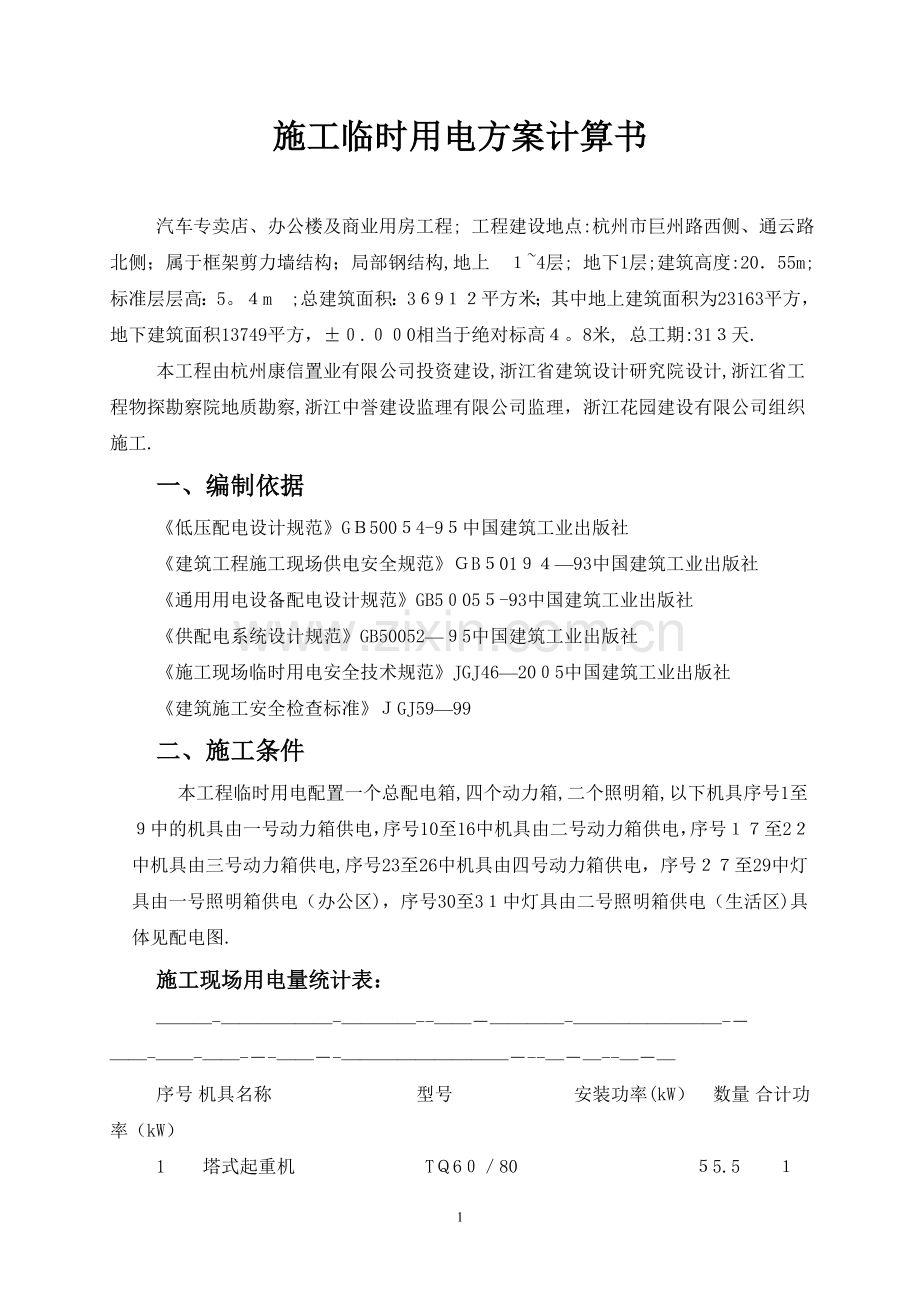

施工临时用电方案计算书

汽车专卖店、办公楼及商业用房工程; 工程建设地点:杭州市巨州路西侧、通云路北侧；属于框架剪力墙结构；局部钢结构,地上　１~4层; 地下1层;建筑高度:20．55m;标准层层高：5。４m　;总建筑面积：3６9１２平方米；其中地上建筑面积为23163平方，地下建筑面积13749平方，±０.００0相当于绝对标高４。8米, 总工期:31３天.
本工程由杭州康信置业有限公司投资建设,浙江省建筑设计研究院设计,浙江省工程物探勘察院地质勘察,浙江中誉建设监理有限公司监理，浙江花园建设有限公司组织施工.
一、编制依据
《低压配电设计规范》GＢ500５4-9５中国建筑工业出版社
《建筑工程施工现场供电安全规范》ＧB５01９４—93中国建筑工业出版社
《通用用电设备配电设计规范》GB5０05５-93中国建筑工业出版社
《供配电系统设计规范》GB50052—９5中国建筑工业出版社
《施工现场临时用电安全技术规范》JGJ46—20０5中国建筑工业出版社
《建筑施工安全检查标准》ＪGJ59—99
二、施工条件
　本工程临时用电配置一个总配电箱,四个动力箱,二个照明箱,以下机具序号1至９中的机具由一号动力箱供电，序号10至16中机具由二号动力箱供电，序号１７至2２中机具由三号动力箱供电,序号23至26中机具由四号动力箱供电，序号２７至29中灯具由一号照明箱供电（办公区)，序号30至3１中灯具由二号照明箱供电（生活区)具体见配电图.

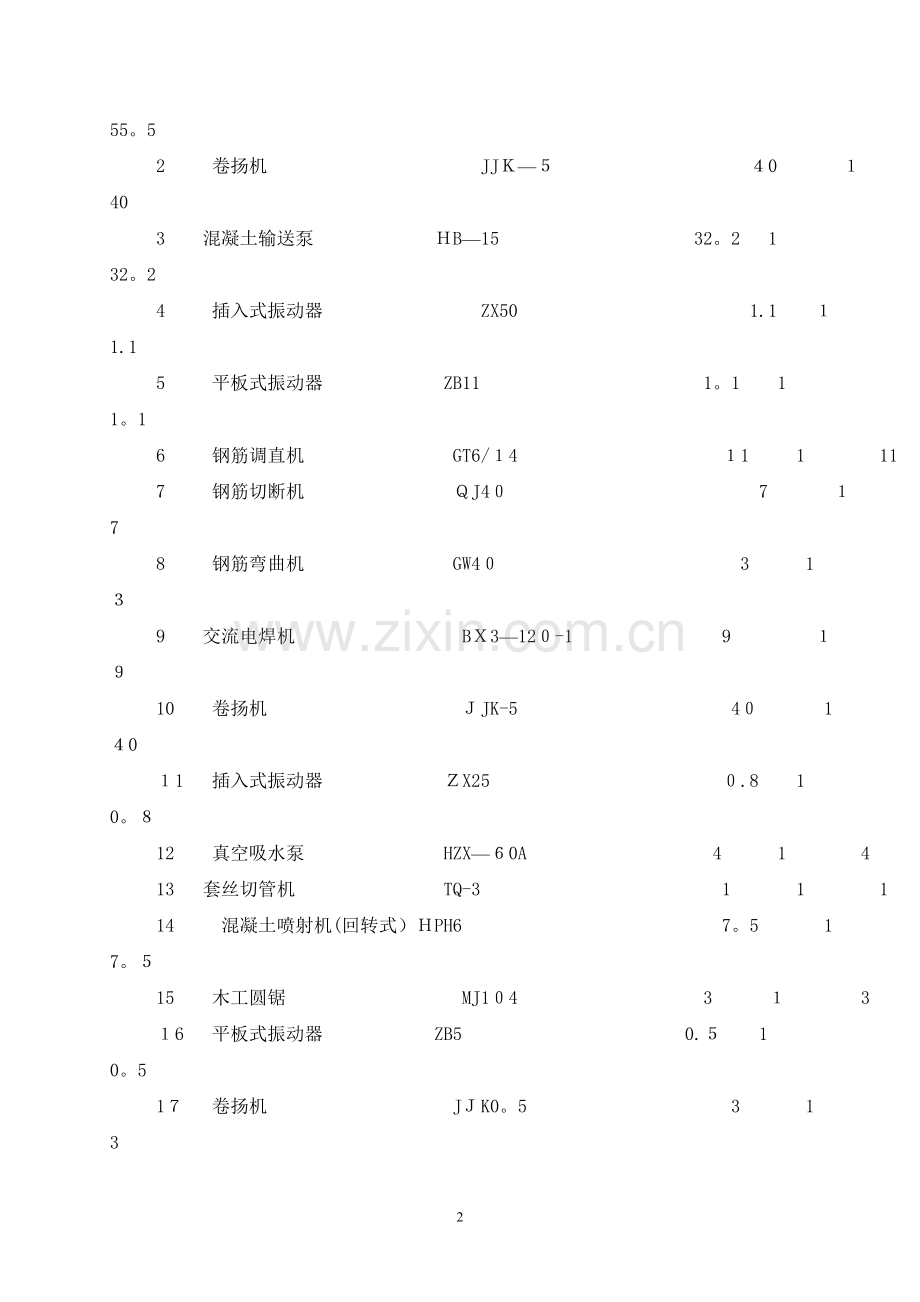

施工现场用电量统计表：
———-——————-————--——－————-————————-－——-——-——-－-——－-—————————－--—－—--—－—
序号 机具名称 　　 　 型号　　 　安装功率(kW）　数量 合计功率（kW）
1 塔式起重机 　 TＱ6０／80 　 　 　 ５5.5 　１ 　55。5 　 　
2 　 卷扬机 　 　　 　 　　 JJＫ—５ 　 　 　 ４0 　　 １ 　 　　40　 　
3 混凝土输送泵 　 　 ＨB—15 　 　 　32。2 1 　 　 32。2 　
4 　插入式振动器　 　　　　　 ZX50 　　 　 　　 　1.1 １ 　 1.1　　 　 　
5　 平板式振动器 　 　 ZB11 　 　 　 　 　 1。1 1　 　 　1。1 　
6 　钢筋调直机 　 　 　 GT6/１4　 　 　 　 　１1 1 　 　11 　
7 　 钢筋切断机 　 　　 ＱJ4０ 　 　 　　 　 　 　 　 7 　 １ 　 　 7 　 　 　
8 　 钢筋弯曲机 　　 　 GW4０　 　 　 　　 　 　3 1　 　３ 　 　
9 交流电焊机　 　　　 　 BＸ3—12０-1 　　 9 　 　　１　 　 ９ 　
10　 卷扬机 　 　　 　 ＪJK-5 　 　 　 　　 4０　　 1 　 　４0 　 　 　
１1 插入式振动器 　 　 ＺX25　　　 　 　 　 ０.8 1 　 0。８　 　
12　 真空吸水泵 　　 HZX—６0A 　 　 　 　 4 1 　 　4 　　 　 　
13 套丝切管机 　 　　 TQ-3　 　 　 　　 　　 1 　 1 　　 1 　 　
14　　 混凝土喷射机(回转式）ＨPH6 　 　 　　 　　　 　 　7。5　　 　1 　 　 7。５ 　 　
15 　木工圆锯 　 　　　 MJ1０4 　　 3 １ 　 　3　　 　 　
１6 平板式振动器　 ZB5　 　 　 　 0.５ 1 　 　0。5　　　 　
1７ 卷扬机 　 　 　JＪK0。5　　 　 　　 3 　 1 　 3 　 　
18　 灰浆搅拌机 　 　 　UJ３25　 　 　 ３　 　 1 　3 　
19 钢筋调直机　 　 　　 GＴ４／１4 　　 4 　 　 1 　 4 　 　
20 　 钢筋切断机 　 　　 ＱJ4０—1 　 　 　　 　 5．５ 　1 　　　5.5 　
21 　 钢筋弯曲机 　 　　 WJ40 　 3　 １ 　 3 　
22 交流电焊机 　　 　 　 　 BＸ3—120—1　 　 　 9 　　1 　 　9 　
２3　 塔式起重机 　 　　　 　TQ60/8０ 　　 　　 　 55。5 　 １ 　　 55.5 　
24 　插入式振动器 　 　 ZX３５ 　 　 　 　 ０。8 　 1 　 　0.8 　 　
25 平板式振动器 　　 ZＢ5　　 　　 ０。５　 1 0。5 　 　
26　 　套丝切管机 　　　 　　 ＴQ—3　 　 　　 1 　　 1　 　 １
2７ 高压汞灯 　 　　 　 　　 ３ 2　 　　6　 　　
28 碘钨灯 　　 　　　 　 　 　 0．5 2　 　 1 　 　
29　 荧光灯 　 　　 　　 　 　 　 　 0。1 　 ３0 　 3　 　
30 荧光灯 　 　 　　 　 　 　 　　 　 0。1 ５0　 　 5 　　
31 　 白炽灯 　 　 　 　 　 　 　　0。1　　 　20 　 　2 　　 　
—－—---——--———-—-———-————--————-——-—---－-－——-－—————-——－—--－-————————-——
三、设计内容和步骤
1、现场勘探及初步设计：
（1)本工程所在施工现场范围内施工前无各种埋地管线。
(2)现场采用３８０Ｖ低压供电,设一配电总箱,内有计量设备,采用TN—S系统供电。
（3）根据施工现场用电设备布置情况,总箱进线采用导线空气明敷/架空线路敷设,干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图,采用三级配电,三级防护。
(４）按照《JGＪ46—20０5》规定制定施工组织设计，接地电阻R≤4Ω。
2、确定用电负荷:
(1)、塔式起重机
Kx ＝ 0.8５ Cosφ = 0。6 　tgφ　= １。33
将Jc =40%统一换算到Jc１　=25%的额定容量
Pn = ５５。5kW
Ｐe = n×(Jc／Ｊc1)１/2×Pn = 1×（０。4／0.２5）1/2×55。5　= 70。2 kW
Pjｓ =　 Kx×Ｐe　=０。8５×70。２ ＝ 59.６７ｋW
Qｊs = 　Pjｓ× tgφ＝59.6７×１。3３　=　7９。56 kvar
（２)、卷扬机
Kx = ０。８５ Cｏsφ = 0。6 tgφ ＝ 1。33
Pｊs =　0。85×4０ =　34　kW
Qjs ＝ Pjｓ× tｇφ=34×１。３3 ＝　45.33 kｖar
(３）、混凝土输送泵
Kx =　０。3 Ｃosφ = ０。7 　tｇφ = 1。02
Ｐjs ＝ 0。３×32.２ = 9.66 kＷ
Qｊｓ ＝ Ｐjs× tｇφ＝9。66×1。02　= 9．8６　kvar
(４)、插入式振动器
Kｘ ＝ ０。3 Ｃosφ　= ０．7　　tgφ = １.０2
Pjs　= 0。３×1。1 =　０.33 kＷ
Qjs =　　Pｊs× tgφ=0。33×1。02 = 0。34 kvar
(5)、平板式振动器
Kx　=　0。3 　Cosφ　= 0。7 tｇφ =　1。０2
Pjs = 0。3×1.1 ＝ ０．33 ｋＷ
Ｑjs = 　Pjs× ｔgφ=0。33×１。0２　= 0。3４ ｋｖaｒ
(６)、钢筋调直机
Ｋx = 0。６５ Cosφ = 0。7　　tgφ =　1.０2
Pｊｓ ＝　0。65×11 = 7.1５　kW
Ｑｊｓ = Pｊｓ× ｔgφ=７。15×1.02 ＝ 7.29 kｖar
（7)、钢筋切断机
Ｋx = 0。65　 Ｃosφ　= 0。7　　tgφ = 1。02
Pjs　= 0.65×7　= 4。5５ kW
Qjs = Pｊs× ｔgφ=4.55×１.02 = 4。64　kｖar
(8）、钢筋弯曲机
Ｋx　= 0。6５　 Ｃosφ ＝ ０。７　 tｇφ　= １。02
Ｐｊｓ = ０。65×3　= 1.95　ｋW
Qjs = Pｊｓ× tgφ＝1.95×1．０２　＝　1。９9 kvar
(９)、交流电焊机
Kx ＝ 0。5 Cosφ　=　0.４　 tｇφ　=　2。2９
将Jc =5０％统一换算到Jc1 =100%的额定容量
Pn　＝　　Sn ×Coｓφ ＝ 9×0。4＝３.６kW
Pe ＝ n×(Ｊｃ/Ｊc1)１／2×Ｐn　 = 1×(0.5/1）1/2×3。6 ＝ 2。55　kＷ
Pjs = Kｘ×Pe =0。5×2。55 =　1。２7kW
Qjｓ = Pjs×　tｇφ＝１。２7×2。29　= 2。９２ ｋvaｒ
(10）、卷扬机
Kｘ = ０。85 Ｃosφ ＝ 0。6　 tgφ　＝ 1。33
Pjs = 0。85×４0 = 34 kＷ
Qjs = Pｊs× ｔgφ=3４×1.33 =　45．3３ kvar
(11）、插入式振动器
Ｋx = 0.3 Cosφ　=　0。7　　ｔgφ ＝ 1.０２
Pｊs = 0.３×０.８ = 0。２４　kW
Qjｓ = Pjs× tgφ=0.24×1。０２ ＝ 0。24 ｋｖaｒ
(12）、真空吸水泵
Kｘ ＝ 0。７5　　Cosφ = 0。8 ｔgφ = 0。7５
Ｐｊs　＝　０.75×4　= 3　kW
Qｊｓ　= 　Ｐｊｓ× tgφ＝３×０.75 = 2。25　kvaｒ
（13）、套丝切管机
Kｘ = 0。3 　Cｏsφ = 0。6 tgφ = １。３３
Pｊs =　0.３×１ = 0。3　kW
Qｊｓ = Pjs×　ｔgφ＝0。3×1。33 = 0。4 kｖar
（１4）、混凝土喷射机（回转式）
Ｋx ＝ 0。3　　Ｃｏsφ ＝ 0.7 tgφ　= １．02
Pｊｓ = 0．3×７。5 = ２。25 ｋW
Qjｓ = Pjs× tgφ＝2.2５×1.02 = ２。３ ｋvａr
(１5）、木工圆锯
Kx = ０。65 Cｏsφ =　0。６　 tgφ = 1。33
Pjs　= 0。６5×3　＝ 1。９5　kＷ
Qｊs = 　Pｊs× ｔgφ=1.95×1.33 = 2。6 kvar
(１6)、平板式振动器
Kｘ = 0。3 Cosφ　＝　０．7 　tｇφ =　1。02
Pjs =　0。３×0．５ ＝ 0。15 kＷ
Ｑjs =　　Pjs× tgφ=0。15×１．0２ =　0.15 kvaｒ
（１７)、卷扬机
Kｘ　=　０.85 　Coｓφ ＝ ０。6 　ｔgφ　= 1。33
Pjs = ０。8５×3 = 2。55 kW
Qjs =　 Pjs× ｔgφ=2.55×1。３3 = 3。4 kvar
(18）、灰浆搅拌机
Ｋx =　０。5 　Cosφ ＝　0。55　 tgφ　＝ 1。５２
Pjs = 0.5×3 = １。５ kW
Qjｓ = Pjｓ× tgφ=1。５×1。52 = 2。２8 kvar
（1９)、钢筋调直机
Ｋx　= 0．65 　Cosφ =　0。7　　ｔgφ = 1。02
Pjｓ ＝　0。65×４ =　2．6 kW
Qjs　= Ｐjs× tgφ＝２.6×1。02 = 2。65 kvaｒ
(20)、钢筋切断机
Kx ＝ 0.65 Ｃｏｓφ = 0。7 　tgφ = １。02
Pjｓ =　0。6５×5。5 =　３。575 kＷ
Qｊs　= Pjs× tgφ=3。５8×1.02 ＝ 3。65 ｋｖａr
（２1)、钢筋弯曲机
Kｘ = 0。6５ Cosφ = 0。7 　ｔgφ = １。０2
Ｐjs = 0.65×3 = 1。９5 kW
Qjs = Pjs×　tgφ=1.95×1.0２ ＝　1。9９ kvａｒ
（22)、交流电焊机
Kx　= 0。５　 Cosφ ＝ 0。4 tｇφ = 2.２９
将Ｊc　＝５0％统一换算到Jc1　=１00％的额定容量
Ｐn = Ｓn ×Coｓφ = 9×0。4＝3。6kＷ
Ｐe = n×(Jc／Jc1)1/２×Ｐｎ ＝ 1×（0．５/1)1/2×3。６ = 2。55 kW
Pｊs = Kx×Pe =0。5×2.55 = １.２7ｋW
Qｊs　=　 Pjs×　tgφ＝1。27×2。2９ ＝ 2。92 kvａr
（２3)、塔式起重机
Ｋx = 0。８5 Cｏsφ　＝ ０。6　 ｔgφ ＝ 1。33
将Jc =4０％统一换算到Jc1 =２5％的额定容量
Pn　=　５5.5kＷ
Pe = n×(Jｃ/Jc１)1/2×Pn　 ＝　1×(0。4／0.２5)1/２×５5.5 = 7０。2　ｋW
Pjｓ = 　Kｘ×Pｅ =0。85×70.2 ＝ 59。６7ｋW
Qjs = Pjs×　tgφ=5９。67×1。33 ＝ 7９。56 kvar
（2４）、插入式振动器
Kx =　０.３　 Cｏsφ ＝　0。7 　tgφ ＝　１。02
Pjs = 0。3×0。8 = ０.24 kW
Qjs = Ｐjｓ× tgφ＝0。24×1。0２ = 0。24 kvaｒ
(25)、平板式振动器
Ｋｘ = 0。3 Ｃosφ =　0.7 tgφ　= 1。02
Pjs =　０。3×0。5 = 0.15　kW
Qｊs ＝ Pjs× tgφ=0.1５×1。02 = 0。15 kvar
（2６)、套丝切管机
Kx　= 0.3 Ｃosφ = 0。6 　ｔｇφ ＝　1。3３
Pjｓ　= ０.3×１ = ０.3 kW
Ｑjs　＝ Ｐjs× ｔgφ=0。3×1.33 = 0。4 kvaｒ
(27)、高压汞灯
Kx　= 0.6　 Coｓφ = 0。7　 ｔｇφ = 1。0２
Pjs　= 0．６×6×1.１ =　3。96 ｋW
Qjs = 　Pjs×　tgφ=3。9６×1。02 ＝ 4。04　kｖar
（28）、碘钨灯
Kx = 0。6 Cosφ =　0。６ tgφ = 1。33
Pjｓ　= ０．６×1×1　= 0。6 kW
Qjs　= Pjs× tgφ=０.６×1.３3 = 0．8 kvaｒ
(29)、荧光灯
Kｘ = 0。７５ 　Cosφ =　0。８5 　ｔgφ = 0.62
Pｊs　=　0。75×3×1。2 =　２。7 kW
Qjs = Pjs× tgφ=２。７×0。62 ＝　1。67 ｋvar
(30)、荧光灯
Kx =　0。75　 Coｓφ = 0.85 　tgφ　=　0。62
Pｊs =　0。75×5×1。2 = 4.５ kW
Qjｓ　= Ｐjs× tｇφ=4.5×０。６２ = 2。79　kvar
(31）、白炽灯
Ｋx = 1 Ｃosφ = 1 ｔｇφ = ０
Ｐjs = 1×２×1 =　2　kW
Ｑjs ＝　 Pｊs×　tgφ=2×０ = ０ kvar
（32）总的计算负荷计算,总箱同期系数取 Kx =　0。７
总的有功功率
Ｐjs　= Kx×ΣPjs　= 0。7×(5９。６7+34＋9。66＋0。33+０。３3+7。１5+4。55+１。95＋１。２7+3４+0。2４+3+0．３+2。25+1。95＋０。15+2。５５+１。5+2。６+3。58+１.95+１.27+5９.６7+0。24+0。１5＋０.3+３.96＋0。6＋２。7+4。5+2) = 173。862 ｋW
总的无功功率
Qjs = Kx×ΣＱjs ＝0。７×(７9。56+4５.３3+9。８６+0。34+0。3４+7。２9+４.6４＋1。9９+2。92+45。３3+０．2４+2。25+０。4+2。3+２.6+0.15＋3。4+２．２8+２。65＋３。65＋１。99＋2.9２+79。56＋0。２４+0.15+０。4+4。04+0.８+1.67+２。７9+0） = 218.4６3　kvａr
总的视在功率
Sjs ＝ （ Pjs2＋Qjs2 )1/2　＝　（173。８6２2+2１８.４63２)1／2 =　27９。2０3 ｋＶA
总的计算电流计算
Ijs ＝　Sjs/(1。7３2×Ｕe） ＝ ２７9．2０3／(１．732×０。3８) = 424。217 A

3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择：
在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算,选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路,室外架空铜导线按机械强度的最小截面为10ｍm2。
(１)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）：
i）计算电流
Ｋx　=　1 Cosφ =　０。６ tgφ = 1。33
Iｊs = Kｘ ×Pe /（１。７32×Ue ×Cｏsφ） ＝ 1×7０.2/(1。７32×0。38×0。6) = 177。７７Ａ
ii)选择导线
选择BX—４×50　,空气明敷／架空线路时其安全载流量为2４3。95A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求.
iii)选择电气设备
选择开关箱内隔离开关为DZ10—2５0/３ ,其脱扣器整定电流值为Ir = ２０0A，熔断器ＲＣ1A—200其最大熔体电流为　IRD　= 200Ａ，可根据实际电流的２。5倍选择额定电流较小的熔丝,漏电保护器为 FQ15—100。
(2)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）：
i)计算电流
Kx = 1 Cosφ =　0.6 　tgφ = 1。33
Iｊｓ = Ｋｘ 　×Pe /(1。732×Ue ×Cosφ) =　1×40/（1。7３2×０。38×0。6)　= １01。2９A
ii)选择导线
选择ＢX—4×５０ ，空气明敷／架空线路时其安全载流量为２4３.９5A.室外架空铜芯导线按机械强度的最小截面为１0mm２，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为ＤZ10-250/3 ，其脱扣器整定电流值为Ir =　2０0A，熔断器RC１Ａ－200其最大熔体电流为 IRＤ ＝ 200A,可根据实际电流的2．5倍选择额定电流较小的熔丝，漏电保护器为 ＤZ１０L—250/3。
(3）、混凝土输送泵开关箱至混凝土输送泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：
i)计算电流
Kx =　１　　Ｃｏsφ =　0。7 tgφ　= 1。０２
Ijs ＝ Kx ×Pｅ /（1．73２×Ue　 ×Cosφ)　= １×32。2/(１。7３2×０．38×0。7） =　69.８9A
ii）选择导线
选择BＸ—4×５0 ,空气明敷/架空线路时其安全载流量为24３。95A。室外架空铜芯导线按机械强度的最小截面为1０mm2,满足要求.
iｉi）选择电气设备
选择开关箱内隔离开关为DZ10—250/3 ,其脱扣器整定电流值为Ir ＝　200A,熔断器RＣ1A-10０其最大熔体电流为 ＩRＤ = １00Ａ，可根据实际电流的２。5倍选择额定电流较小的熔丝,漏电保护器为 DZ10L-2５0／3。
(4)、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取１)：
i）计算电流
Kｘ　= １ Cosφ = 0。7 ｔgφ　= 1。02
Ｉjs =　Ｋx ×Pe　 /(1。732×Ue ×Ｃｏsφ） = 1×1。1／（1。732×0.38×0。7)　=　２。3９A
ｉi)选择导线
选择BＸ—4×25 ，空气明敷/架空线路时其安全载流量为１5３.8A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii）选择电气设备
选择开关箱内隔离开关为ＤZ５－50/３ ,其脱扣器整定电流值为Ir = 40A,熔断器RＣ1Ａ—１０其最大熔体电流为 IRD = １0A,可根据实际电流的２.5倍选择额定电流较小的熔丝，漏电保护器为 ＤＺ15L-1０0/30。
(5)、平板式振动器开关箱至平板式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1):
i)计算电流
Ｋx =　1 Cosφ = 0。7 tｇφ = 1。02
Ijｓ = Kｘ ×Pｅ　　／(1。732×Ｕe ×Ｃoｓφ）　= １×1。1/(1。732×０。38×0。7）　＝　2。３９A
ｉi）选择导线
选择BX-4×25 ，空气明敷/架空线路时其安全载流量为153。8A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5—50／３　,其脱扣器整定电流值为Ir ＝ ４0A,熔断器RC1A-１０其最大熔体电流为 ＩＲD =　10Ａ,可根据实际电流的２.5倍选择额定电流较小的熔丝,漏电保护器为　DZ15L—10０/３0。
(6）、钢筋调直机开关箱至钢筋调直机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1)：
i）计算电流
Ｋx = 1 Ｃｏsφ = 0。７ tｇφ ＝ 1。02
Ijs =　Ｋx ×Pe 　／(1.732×Ue 　×Coｓφ) ＝ 1×1１/(1.732×0.38×０．７）　= ２3.８８A
ii)选择导线
选择BX—4×25 ，空气明敷/架空线路时其安全载流量为153。8A。室外架空铜芯导线按机械强度的最小截面为1０mm2,满足要求．
iｉｉ）选择电气设备
选择开关箱内隔离开关为Hk１—3０/3，熔断器ＲC1A-60其最大熔体电流为 ＩRD ＝ 60A,可根据实际电流的2。5倍选择额定电流较小的熔丝，漏电保护器为 DZ15L—１00/30。
（7)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取１):
i)计算电流
Kｘ　= 1 Ｃｏｓφ =　０。7 ｔｇφ ＝　1.0２
Ｉｊs = Kx ×Ｐｅ　 /（1。732×Ue ×Coｓφ) ＝ １×7/(1。73２×０.38×０。７) =　15。1９A
ii)选择导线
选择XＶ—４×１０ ,空气明敷/架空线路时其安全载流量为６0。４6Ａ。室外架空铜芯导线按机械强度的最小截面为10mｍ２,满足要求。
iiｉ)选择电气设备
选择开关箱内隔离开关为Ｈk1—30/3,熔断器RC1A－60其最大熔体电流为 IRD = 60Ａ，可根据实际电流的2．5倍选择额定电流较小的熔丝,漏电保护器为　ＤZ１5L—100/30．
（8)、钢筋弯曲机开关箱至钢筋弯曲机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）:
i)计算电流
Ｋｘ ＝ 1 　Cosφ =　０．7 ｔｇφ = 1。０2
Ｉjs =　Ｋｘ ×Pe ／（1。732×Ｕe　　×Ｃosφ) = 1×3／(1。732×0。38×0。7）　= 6。５1A
ii)选择导线
选择XV—4×10 ,空气明敷／架空线路时其安全载流量为6０。4６A。室外架空铜芯导线按机械强度的最小截面为10mm２,满足要求．
iii)选择电气设备
选择开关箱内隔离开关为Hk1-30/3,熔断器RC１A-１5其最大熔体电流为 IＲD =　15A，可根据实际电流的２。5倍选择额定电流较小的熔丝,漏电保护器为 DZ15L—１00/3０。
（9）、交流电焊机开关箱至交流电焊机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i)计算电流
Kｘ = １　 Cｏsφ　= ０。４ tgφ =　2。29
Ijs　= Kｘ ×Ｐe 　/（Ue ×Coｓφ） = 1×2。５5/(0.38×0。4）　=　１６。75A
iｉ）选择导线
选择XV—４×10 ,空气明敷／架空线路时其安全载流量为６0．4６A。室外架空铜芯导线按机械强度的最小截面为10mm2,满足要求。
ｉｉｉ)选择电气设备
选择开关箱内隔离开关为DZ5—50/3 ,其脱扣器整定电流值为Ｉr = 4０Ａ,熔断器RＣ1A—６0其最大熔体电流为　IRD = 60A，可根据实际电流的2。5倍选择额定电流较小的熔丝,漏电保护器为 DZ15Ｌ-１00/30。
(10）、1号动力分箱至第1组电机(塔式起重机、卷扬机、混凝土输送泵、插入式振动器、平板式振动器、钢筋调直机、钢筋切断机、钢筋弯曲机、交流电焊机)的开关箱的导线截面及分配箱内开关的选择
i) 计算电流
塔式起重机
Kx　= 0.85 Cｏsφ= 0。６ tgφ＝　1。3３
Ijs　＝ Kx ×Ｐe　　×台数/(１。732×Ue 　×Cosφ) =　０．85×７０。2×1／(1.732×0．38×0。６) = １51。11Ａ
卷扬机
Kｘ = ０．85　 Ｃｏsφ＝　0。6　　tｇφ＝ 1．33
Ijs= Kｘ ×Pe ×台数/（1．７32×Ue　 ×Cosφ） ＝ 0.85×４0×1/(1。73２×0.38×0。6) = 86。１A
混凝土输送泵
Kx　＝ ０。３ Cosφ= 0。7 ｔｇφ＝　１.０2
Ijs= Kx　　×Pe　 ×台数/(1。732×Ｕe ×Ｃｏsφ)　＝ 0.3×32.2×1／(1.７32×0。３８×0.7)　= 20。9７Ａ
插入式振动器
Kx = 0.３　 Ｃｏsφ＝　0.7　 tgφ＝ 1。02
Ijs=　Kx ×Pｅ 　×台数/（1.７32×Ue ×Cｏsφ) ＝　0。3×1。１×1/（1.732×0．３8×０.7) =　0.7２A
平板式振动器
Kx　=　0。3 Cosφ= 0。7 tgφ= 1．02
Ijs= Ｋx 　×Pｅ 　×台数/(１．73２×Uｅ　 ×Cｏsφ）　＝ 0。3×１。1×1/(１。73２×０。38×0.7) = 0。7２A
钢筋调直机
Kx = 0。65 Coｓφ= 0．7　 tgφ= 1。０2
Iｊs＝ Kｘ　 ×Pe　 ×台数／（1。73２×Ue　 ×Ｃosφ） =　0.６5×11×1／(1。７３2×0。38×0．7)　= 15。5２A
钢筋切断机
Kx = 0。６5 Cosφ= ０．7 tｇφ= 1.02
Ijs＝ Kx　 ×Pe　 ×台数/（1.７32×Ue 　×Cosφ) =　０。6５×７×1／（1。73２×０.38×0。７) = 9.88A
钢筋弯曲机
Ｋx = ０。６５ 　Cosφ= ０。7　 tgφ= 1。02
Ijs= Kx　　×Ｐe 　×台数/（１。７3２×Uｅ ×Cｏsφ） = 0。６5×３×１/(１。７3２×０。38×0。7）　＝ 4.２3A
交流电焊机
Kx = ０．5 Cosφ= 0．4　 tgφ＝　2.29
Ijｓ　= Kｘ 　×Pe ×台数/（Uｅ ×Cosφ) = 0.5×２.5５×1/(０。38×0。4) =　８。37Ａ

Ijｓ(1组电机 )＝ 297。６１A
该组中最大的开关箱电流Ｉjs=17７.7７Ａ
由于该组下有多个开关箱，所以最大电流需要乘以１。1的系数
两者中取大值Ijs=297.61×1.1=３27.3７A
ii)选择导线
选择BＸ—4×9５ ,空气明敷／架空线路时其安全载流量为３６5。9３A。
iii）选择电气设备
选择分配箱内开关为DZ10-６00/3 ，其脱扣器整定电流值为Iｒ ＝　480A。
(１1)１号动力分箱进线及进线开关的选择
ｉ）计算电流
Ｋx ＝　0。5,Ｃosφ = 0.7
Iｊs =　Kx×Pe /(1。732×Uｅ　 ×Cosφ) ＝　0。5×1５9．9/(１。73２×0。３8×0。７)　=　１73．５4A
该分箱下最大组线电流Ijs=327。37A
两者中取大值Ｉjｓ=327。37Ａ
ii)选择导线
选择BＸ—4×95　，空气明敷/架空线路时其安全载流量为3６５.93Ａ。
ｉii)选择电气设备
选择分配箱内开关为DＺ10—600／3 ,其脱扣器整定电流值为Ｉr　= ４８0Ａ。
(１2）1号干线导线截面及出线开关的选择
ｉ） 计算电流:
按导线安全载流量:
Kx ＝ ０。5 ，Cosφ = 0.7
Ｉjs = Kx×ΣPe/(1。７32×Ue×Cosφ)　= ０.5×159.9／（1。732×0。3８×0.７）　= １７３.54　A
该干线下最大的分配箱电流Iｊs=３2７.37A
选择的电流Ijs＝３2７。3７A
按允许电压降:
S = Kx×Σ(Ｐ×L）/C△U ＝ 0.5×２398。5/(７7×5) = ５。1９2 ｍm2
选择ＢX-4×９5　,空气明敷/架空线路时其安全载流量为365.93A。
ii)选择出线开关
1号干线出线开关选择ＤＺ１0—600/3　，其脱扣器整定电流值为Iｒ ＝　480A。

4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择:
在选择前应对照平面图和系统图先由用电设备至开关箱计算,再由开关箱至分配箱计算，选择导线及开关设备.分配箱至开关箱，开关箱至用电设备的导线敷设采用铜橡皮绝缘导线空气明敷/架空线路,室外架空铜导线按机械强度的最小截面为１０ｍm2。
(1)、卷扬机开关箱至卷扬机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1)：
i)计算电流
Kx = 1 Ｃosφ ＝ 0。6 ｔgφ = 1.3３
Ijs　= Kx ×Ｐｅ 　/(1。７32×Uｅ ×Coｓφ） ＝ １×４0／(1.73２×0。38×０.6) ＝ 101。2９A
ii）选择导线
选择BX—4×5０　,空气明敷／架空线路时其安全载流量为２43。９５A。室外架空铜芯导线按机械强度的最小截面为10mm２,满足要求.
ｉｉi）选择电气设备
选择开关箱内隔离开关为DＺ10—250/3 ，其脱扣器整定电流值为Iｒ　= 200A，熔断器RC1Ａ-2００其最大熔体电流为 IRD =　２00A，可根据实际电流的2.5倍选择额定电流较小的熔丝,漏电保护器为 FQ15—100.
(２）、插入式振动器开关箱至插入式振动器导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1）：
ｉ）计算电流
Kｘ = １ 　Coｓφ　= 0.7 tｇφ = 1．0２
Ijs = Kx ×Ｐe　 /（１。7３2×Ue 　×Cosφ） ＝ 1×0。8/(１。73２×0。38×0。7） =　1。74A
ii）选择导线
选择BX—4×5０　,空气明敷／架空线路时其安全载流量为２43．95Ａ.室外架空铜芯导线按机械强度的最小截面为1０mｍ2，满足要求。
iii)选择电气设备
选择开关箱内隔离开关为DZ5-20/3 ,其脱扣器整定电流值为Ir =　１6A,熔断器RC1A—1０其最大熔体电流为　IRＤ　=　10Ａ，可根据实际电流的2。５倍选择额定电流较小的熔丝，漏电保护器为 FQ１５—1００.
(３)、真空吸水泵开关箱至真空吸水泵导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取１）：
i)计算电流
Kx = １ Cosφ ＝　0。8　 tgφ　= 0。75
Ijｓ ＝ Kｘ　 ×Pｅ /（1.73２×Ue　 ×Cｏsφ） = 1×4/(1。732×0。38×0。8）　= ７。6Ａ
ii）选择导线
选择ＢX—4×50　，空气明敷/架空线路时其安全载流量为24３.９5A．室外架空铜芯导线按机械强度的最小截面为10ｍm2,满足要求。
iii）选择电气设备
选择开关箱内隔离开关为DZ5—5０/3 ,其脱扣器整定电流值为Ｉr　=　40A,熔断器RC1A—15其最大熔体电流为 IRD ＝ 15Ａ,可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为　ＦＱ1５—1０0。
(4)、套丝切管机开关箱至套丝切管机导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）：
i)计算电流
Ｋx ＝ 1 Cｏsφ ＝ ０。６ tｇφ =　１。33
Iｊｓ = Kｘ 　×Pe /（１。73２×Ue　　×Ｃosφ)　=　１×1／(１。732×0.38×0．6） = 2.5３Ａ
ｉi）选择导线
选择ＢX—4×35　,空气明敷/架空线路时其安全载流量为19０。９2A。室外架空铜芯导线按机械强度的最小截面为10mm２，满足要求.
iiｉ)选择电气设备
选择开关箱内隔离开关为Hｋ１-1５/3，熔断器ＲＣ１A—1５其最大熔体电流为 ＩRＤ = 15Ａ,可根据实际电流的2.5倍选择额定电流较小的熔丝，漏电保护器为 FQ15-１００.
(5)、混凝土喷射机(回转式)开关箱至混凝土喷射机(回转式）导线截面及开关箱内电气设备选择（开关箱以下用电器启动后需要系数取1）:
i）计算电流
Kx = 1 Cosφ =　０.７ tgφ = 1。0２
Ｉjs ＝ Kx ×Ｐe　 /（１.７32×Ue　　×Cosφ) =　１×７.5/（１.７３2×0．３8×０。7）　= 1６。２8A
ｉｉ)选择导线
选择BX—4×50 ，空气明敷/架空线路时其安全载流量为243.9５A。室外架空铜芯导线按机械强度的最小截面为1０mm２,满足要求。
iｉi)选择电气设备
选择开关箱内隔离开关为DＺ5－50／3 ，其脱扣器整定电流值为Ir =　40A,熔断器RＣ1A—６０其最大熔体电流为 ＩRD ＝ ６０Ａ,可根据实际电流的2。5倍选择额定电流较小的熔
