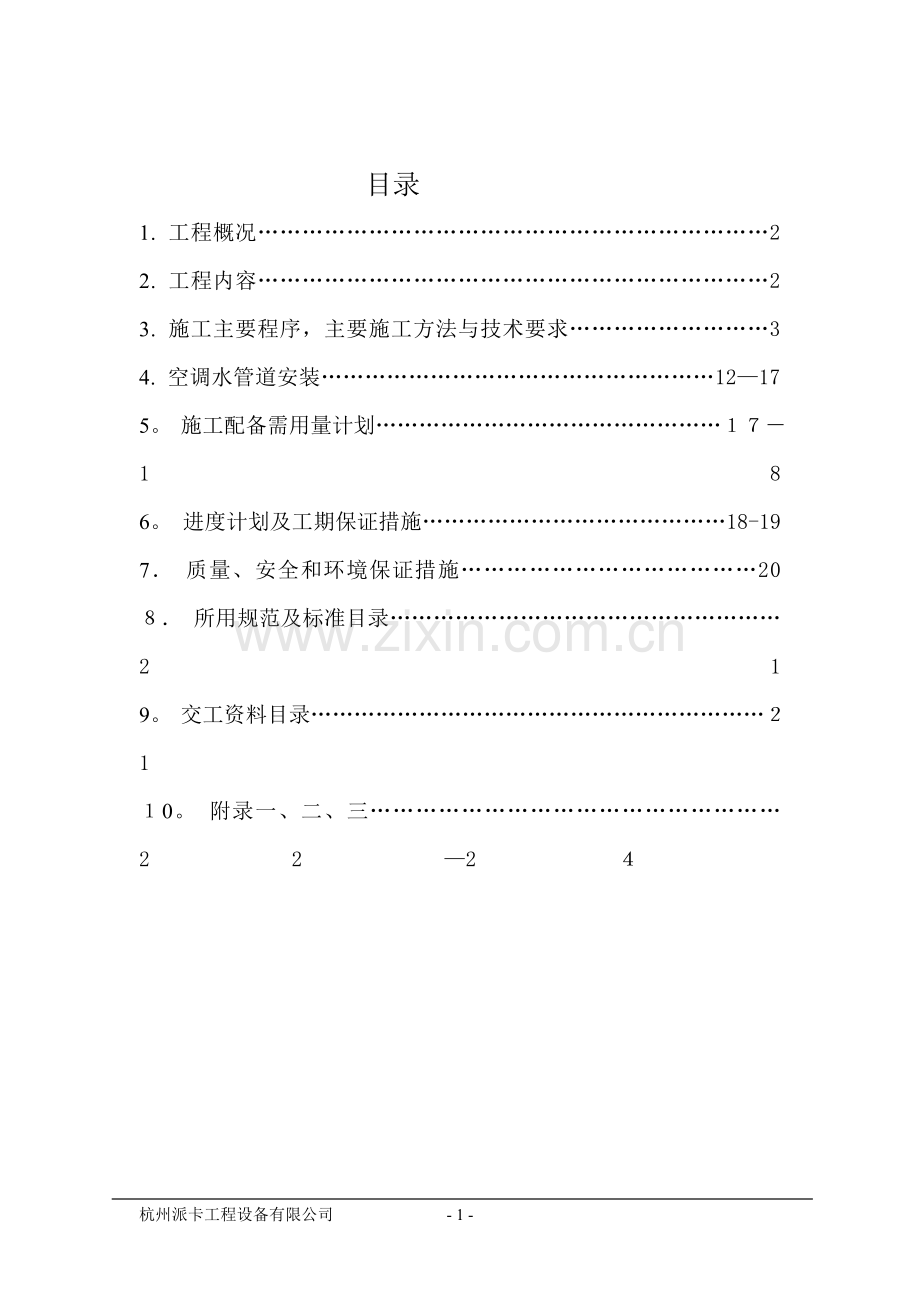

目录
1. 工程概况……………………………………………………………2
2. 工程内容……………………………………………………………2
3. 施工主要程序，主要施工方法与技术要求………………………3
4. 空调水管道安装………………………………………………12—17
5。 施工配备需用量计划…………………………………………１７－18
6。 进度计划及工期保证措施……………………………………18-19
7． 质量、安全和环境保证措施…………………………………20
８． 所用规范及标准目录………………………………………………21
9。 交工资料目录………………………………………………………２1
１0。 附录一、二、三………………………………………………22—2４

通风空调工程施工方案
1。工程概况
工程简述
商务部办公楼维修改造工程2＃楼通风空调包括风机盘管系统、通风与防排烟系统。
通风防排烟主要包括楼梯间、走廊和卫生间通风。
2。工程内容
风管所采用的材料及连接方式
序号
通风管道系统
管道
部位
材质
接口
备注
1
通风风道
吊顶或竖井内
镀锌钢板
法兰连接

2
消防排烟风管
吊顶或竖井内
镀锌钢板
焊接或法兰连接
离心玻璃面板,双面铝箔防潮贴面
3
空调水管道D≥50
管井内
无缝钢管
焊接
橡塑管壳保温
4
空调水管道Ｄ〈50
管井或吊顶内
镀锌钢管
丝扣连接
橡塑管壳保温
主要工程量
序号
物资名称
单位
数量
备注
1
镀锌钢板
㎡
2000

2
无缝钢管
m
３500

3
镀锌钢管
m
５50０

４
各类风阀、风口
个
１00

5
各类空调水阀门
个
１500

６
空气处理机组
台
1

7
各类风机
台
7

８
空气幕
台
8

９
风机盘管
台
617

3．施工主要程序、主要施工方法与技术要求
1)施工主要程序
通风空调施工程序：
熟悉审查图纸→施工机具和人员准备→配合土建预留预埋→风管及支吊架制作、放线、吊杆(支架)安装→风管与部件制作→风管与部件安装→风管漏风量测试→空调设备安装→安装粗、中效过滤器→风口安装→空调设备试运转→空调系统调试
２）熟悉审查图纸
施工之前要组织各专业技术人员图纸会审,找出图纸存在的问题及各专业交叉打架的部位,同时要组织作业班组熟悉施工图纸,并做好进场教育、技术交底和安全交底.
3)施工机具和人员准备
工程开工之前根据工程进度计划做好人员的调配和工程所需机具的进厂计划,以保证工程按期完成.
4）配合土建预留预埋
根据土建进度和施工图纸做好风管支架的预埋和风管穿墙、楼板洞的预留。
5)风管支吊架放线、制作及安装
（1)依据施工图纸及现场实际情况，放出风管安装的中心线,确定出风管支吊架位置、形式及数量。
(２)吊架制作时吊杆要平直,螺纹应完整、光洁.吊杆拼接可采用螺纹连接或焊接.螺纹连接任一端的连接螺纹均应长于吊杆直径，并有防松动措施,焊接拼接宜采用搭接，搭接长度不应少于吊杆直径的６倍,并应在两侧满焊。支吊架上螺孔应采用机械加工，不得用气割开孔．
（3）支吊架型钢的切断和打孔。型钢的切断使用砂轮切割机切割，切割后用磨光机去除切割处毛刺，使用台钻钻孔。支架的焊缝必须饱满,保证具有足够的承载能力。
(4)风管支架制作完毕后根据土建工程进度做好支架在砖墙和混凝土墙内的预埋工作，支吊架的预埋件或膨胀螺栓埋入部分不得刷油漆，并要除净油污.
（５)风管支吊架制作完毕后安装前要依据设计及现行国家规范要求刷漆防腐.
（6)靠墙或靠柱安装的水平风管采用斜撑支架,不靠墙安装的水平风管采用托底吊架。支吊架型式如下图:

靠墙或靠柱安装的水平风管斜撑支架示意图

不靠墙安装的水平风管托底吊架
(7)风管的末端、转弯处、与部件及设备连接处要设置防止摆动的固定点。矩型风管抱箍支架要紧贴风管，折角要平直，连接处要留有螺栓收紧的距离；圆形风管抱箍圆弧要均匀且与于风管外径相一致，抱箍要能箍紧风管。
(8）风管安装时要及时进行支架的固定和调整,其位置应正确，受力应均匀.
（９)支吊架不得设置在风口、阀门、检查门及自控机构处，吊杆不宜直接固定在法兰上．
(１０)风管支吊架的间距要符合下列规定：风管水平安装，直径或长边尺寸小于40０ｍm时，间距不应大于4m；大于或等于400ｍｍ时,不应大于3ｍ。风管垂直安装,间距不应大于４m，但每根立管的固定件不应小于2个。
6）风管与部件制作
本工程因工期较紧,空调风管制作采用无法兰连接风管,竖井风管采用法兰风管。
无法兰风管:
（1)无法兰连接风管的接口及连接件，应符合规范要求.
（２)薄钢板法兰矩形风管的接口及附件,其尺寸应准确，形状应规则,接口处应严密;薄钢板法兰的折边应平直,弯曲度不应大于5/１00０;弹性插条或弹簧夹应与薄钢板法兰相匹配;角件与风管薄钢板法兰四角接口的固定应稳固、紧贴,端面应平整、相连处不应由缝隙大于2mm的连续穿透缝。
(3）采用C、Ｓ形插条连接的矩形风管,其边长不应大于630mm；插条与风管加工插口的宽度应匹配一致，其允许偏差为2mｍ;连接应平整、严密，插条两端压倒长度不应小于20ｍm.
（4）采用立咬口、包边咬口连接的矩形风管,其礼金的高度应大于或等于同规格风管的角钢法兰宽度.同一规格风管的立咬口、包边立咬口的高度应一致,折角应倾角、支线度允许偏差为5/1００0;咬口连接铆钉的间距不应大于150mm，间隔应均匀；立咬口四角连接处的铆固,应紧密、无空洞.
角钢法兰风管：
(1)风管与部件制作工艺顺序 划线下料→咬口→折方(编号）→合缝→铆接法兰（型钢加固)→清洗→环氧树脂胶密封→白纱布擦拭→管段漏光检查（碘钨灯)→质量检查→塑料膜密封管口→运至现场安装
(2)风管和部件的板材选用优质镀锌钢板,加工前镀锌板用中性洗涤剂清洁,清水冲刷,然后用白布擦拭干净后使用,其用料规格见下表。
风管及其配件钢板厚度（mm）
风管直径或长边尺寸
矩形风管
中压低压系统
高压系统
8０～３２0
０。5
0.75
3４０~630
0。6
0。7５
670~１０00
０.75
1。0
11２0~1２5０
1.０
１．0
１３20~2００0
１。０
1。2
　 　 本工程新风系统为中低压系统，
（3)加工镀锌钢板风管应避免损坏镀锌层,损坏处（如咬口、折边、铆接处等）应刷优质涂料两遍。
（4）矩形风管的制作尺寸以外边长为准；圆形风管尺寸以外径为准.风管制作采用剪板机下料,折方机折方,咬口机咬口,局部采用手工。
(5)风管的板材拼接采用单咬口;圆形风管的闭和缝采用单咬口,弯管的横向缝采用立咬口；矩形风管转角缝采用联合角咬口。上述咬口缝处涂密封胶密封.
(一)常用咬口及使用范围
型　　 　　式
名 　称
适 用 范　 围
B
6-8
B
B

单咬口
用于板材拼接和圆形风管的闭合
咬口

立咬口
用于圆形弯管或直管的管节咬口

联合咬口
用于矩形风管、弯管、三通管及四通通管的咬接
(二)咬口宽度表（ｍm）
钢板厚度
平咬口宽Ｂ
角咬口宽B
０.5
6~8
６~７
0.75
8~10
7~8
１。０~1。5
10～12
8~１0
(6）风管不得有横向拼接缝,尽量减少纵向拼缝。矩形风管底边宽度等于或小于800mm时,其底边不得有纵向拼接缝。
(７)当矩形风管边长大于或等于630mm和保温风管边长大于或等于　 80０mm，且其管段长度大于12００mm时，均应采取加固措施．
Φ50
Φ100
25
DN50
堵头DN50
测管
螺栓AM4
(8）空调系统管径大于50０　mm的风管设风量、风压测定孔，过滤器前后设测压孔，安装后将孔口封闭．测定孔的安装见下图:
(９)法兰制作应该核对几何尺寸，找好平整度,对于相同尺寸的法兰,统一制作,统一钻孔，保证法兰具有互换性。
矩形风管法兰
风管长边尺寸(mm)
法兰用料规格(角钢)
≥630
2５×3
６70~1250
３0×4
1320~2500
4０×4
(１0）金属风管与法兰连接时，风管的翻边要平整,并紧贴法兰,风管翻边宽度不小于7mm;风管的咬口缝，翻边四角处,周边,铆钉缝部位均涂密封胶密封。
(11)法兰螺钉孔和铆钉孔的间距不大于100mm。矩形法兰四角设螺栓孔。螺钉、螺母、垫片和铆钉采用镀锌材料，且不得使用空心铆钉。
(12)送风管法兰铆钉缝处涂密封胶，涂密封胶前首先要清除风管表面的尘土和油污。
(13)风管、静压箱和部件要保持清洁,制作完毕后用中性清洗液将内表面油膜和污物清除干净,干燥后经检查达到要求即用塑料薄膜及胶带封口,清洗后立即安装的可不封口。风管和部件的制作检查
(１４）风管与部件制作质量检查　 风管制作保证项目的检查，风管的规格、尺寸必须符合设计要求；风管的咬口必须紧密、宽度均匀、无孔洞、半咬口和胀裂等缺陷。
基本项目的检查，风管外观质量应达到折角平直，圆弧均匀,两端面平行，无翘角,表面凹凸不大于5mm;风管与法兰连接牢固，翻边平整,宽度不小于7ｍm,紧贴法兰，螺孔具备互换性;风管加固可靠、整齐,间距均匀对称。
允许偏差项目,风管及法兰制作尺寸的允许偏差和检验方法见下表:
项　　 目
允许偏差
检验方法
风管与配件外径（外边长
≤３０0mm
—1～0ｍｍ
尺量检查
＞300mm
—2~0mm
尺量检查
法兰内径或内边长尺寸
+0～+2mm
尺量检查
法兰平面度
2mm
塞尺检查
矩形法兰对角线
≤3mm
尺量检查
法兰焊缝对接处的平整度
1mm
塞尺检查
(１5）风管制作要在干净,专门的预制车间内进行,预制车间地面应铺地板革；制作场地要随时保持清洁，制作时手套不许有油污，镀锌板、风管不允许在地面上拖行。
（１6）制作法兰和吊架底座,切割,焊接场地应和风管制作场地隔开。铁件刷油干燥后，才能进行装配安装.
(１7）成品风管需用塑料薄膜和胶带封住开口处，风管分系统码放在成品库,安装时运入现场后拆开封口，如发现风管内有灰尘,应再次清扫干净后安装。未安装完的风管，对于本段风管的开口处，应用镀锌板加封条封住，防止现场灰尘进入风管.
（18)对于进入风管内的施工,必须有干净的工作服,工作手套，工作帽,最后出来时应顺原路线退出,并擦净风管内部的污迹.
７)风管与部件安装
(1)风管安装前，先检查风管穿墙孔洞的尺寸,标高和支吊架的位置等是否符和要求，如出现预留洞偏差，应及时联系土建单位寻求解决。
（２)风管及部件安装前,在施工现场将风管及部件两端密闭膜打开，再一次将风管内未及清理干净的灰尘擦拭干净。系统安装完毕或暂停安装时,必须随时将风管的开口封闭，防止灰尘进入。
(3）风管安装前，必须经过预组装并检查合格后,方可按编号顺序进行安装就位.
(4）风管与配件的可拆卸接口不允许安装在墙洞内,支吊架与风管之间设经防腐处理的垫木,木条厚度与保温材料厚度相等。
(５）风管、静压箱、风口及设备安装穿过围护结构时,其接缝处应采取密封措施，做到清洁、严密.
（６）法兰填料采用δ=5mm闭孔乳胶海绵,接头采用梯形或企口连接.接头形式见下页图:

闭孔乳胶海绵橡胶板的在法兰角处的连接形式
（7)经清洗干净包装密封的风管及其部件,安装前不得拆卸。安装时拆开端口封膜后,随即连接好接头；如安装中间停顿，应将端口重新封好.
（8）消声器安装的方向应正确，不得损坏和受潮.消声器应单独设支架，其重量不得由风管承受。
（9）防火阀安装前，检查其型号和位置是否符合设计要求、有无产品合格证，防火阀易熔片要迎气流方向安装,为防止易熔片脱落，易熔片在系统安装后再装，安装后做动作试验,另外防火阀安装时单独设支架．
(１0）所有风口、散流器、防火阀，在安装前均应检查其外观质量和灵活性、密封性，合格后方可安装就位。
（１１）风口安装时将其清扫干净，保证风口与风管连接的严密、牢固；风口的边框与建筑装饰面贴实,其接隙加密封垫料或填密封胶；安装完毕的风口外表面保证其平整不变形,调节灵活。
（12）风管与通风机,空调器法兰连接处均设软接头,其接缝处做到严密和牢固，并且不允许软接头变径。
(13)依据国家规范,风管、风口的安装允许偏差项目见下表：
允许偏差项目
项次
项目
允许偏差(ｍm)
检验方法
1
风管
水平度
每米
3
拉线、液体连接器和尺量检查
总偏差
20
2
垂直度
每米
2
吊线和尺量检查
总偏差
２0
3
风口
水平度
５
拉线、液体连接器和尺量检查
垂直度
2
吊线和尺量检查
(14）安装过程中振动和噪音的预防 振动和噪音的预防是安装过程中一个重点,安装过程中风管的振动和噪音的预防主要从以下几个方面着手:
①风机、空调机组基础按设计要求或施工规范要求减振.
②风机、空调机组、风管相连接采用软管连接,风机吸入口处的软管安装要做到松紧适度,避免因软接过松减小进出风口面积，而引起噪声和振动．
③风管制作、安装及与部件连接,连接严密，无漏风现象,以免产生漏风噪音.
④为防止风管振动,在每个系统风管的转弯处、与空调设备和风口的连接处设固定支架.
8)风管的漏风量测试
风管安装完毕，需进行漏风量测试，依据规范规定，风管的漏风量检测采用漏光法定性检测和漏风量测试定量检测相结合的方式，对一般性空调来说漏光法适合于中、低压空调系统的严密性检验；漏风量测试适合于中压系统的抽检和高压系统的悉数检测。
（１)风管的漏光法检测
漏光法检测是采用光线对小孔的强穿透力,对系统风管严密程度进行定性检测的方法。其试验方法是在一定长度的风管上,在黑暗的环境下，在风管内用一个电压不高于３6V、功率在10０W以上的带保护罩的灯泡,从风管的一端缓缓移向另一端,试验时若在风管外能观察到光线，则说明风管有漏风，并对风管的漏风处进修补。
系统风管的漏光法检测采用分段检测、汇总分析的方法，被测系统的风管不允许有多处条缝形的明显漏光，低压系统风管每10米接缝,漏光点不超过２处,１00米接缝平均不大于16处；中压系统风管每1０米接缝，漏光点不超过1处，100米接缝平均不大于８处为合格.
风管的漏光法检测如下页图所示：

风管的漏光法检测图
（2）风管的漏风量测试
风管的漏风量测试采用经检验合格的专用测量仪器,或采用符合现行国家标准《流量测量节流装置》规定的计量元件搭设的测量风管单位面积漏风量的试验装置。风管单位面积允许漏风量的检验标准见下表:
风管单位面积允许漏风量（m3/h.m2)
系统类别
工作压力（pa)
低压系统
中压系统
１０0
2。11
—
2０0
3.31
—
300
4。３０
—
400
5.１9
—
50０
６。0０
2。00
6００
—
2。25
８０0
—
2。７1
风管漏风量测试步骤:
试验前的准备工作:将待测风管连接风口的支管取下，并将开口处用盲板密封。
试验方法:
利用试验风机向风管内鼓风，使风管内静压上升到７０0Pa后停止送风,如发现压力下降，则利用风机继续向管内进风并保持在７０0Pa此时风管内进风量即等于漏风量。该风量用在风机与风管之间设置的孔板与压差计来测量。试验装置见下页图:

试验风机:为变风量离心风机,风机最大风量为16０0m3/h,最大风压2４00Pa
连接管: φ100ｍm
孔板:当漏风量≥13０ ｍ3/h时,孔板常数Ｃ＝0.697，孔径=0。0７07m
当漏风量<130 m３／ｈ时,孔板常数C=0.６０3，孔径＝0.0316m
倾斜式微压计:测孔板压差　0~2000Pa
测孔管压差 0～200０Ｐa
试验步骤:
漏风声音试验：本试验在漏风量测量之前进行。试验时先将支管取下，用盲板和胶带密封开口处，将试验装置的软管连接到被测风管上.关闭进风挡板,启动风机。逐步打开进风挡板直到风管内静压值上升并保持在700pa为止。注意听风管所有接缝和孔洞处的漏风声音，将每个漏风点作出记号并进行修补.
漏风量测试：本试验在有漏风声音点密封之后进行.测试时，首先启动风机,然后逐步打开进风挡板,直到风管内静压值上升并保持在７０0pa时，读取孔板两侧的压差,按下述公式计算被测风管的漏风量和漏风率:
漏风量按下式进行计算
Q=36０0AV
式中:v—通过孔板的风速,(m/s)
Q—漏风量，(m3／h）
Ａ—孔板内孔面积(ｍ2）
Ｃ—孔板常数
ΔP—空气通过孔板的压差， pa
ρ-空气密度(ｋｇ/m3）
漏风率按下式进行计算

式中 ε-漏风率,%
Q额—被测风管系统的设计风量,m3／ｈ
(3)对于漏光检查或漏风量检查不合格的被测风管，要对漏光、漏风点涂密封胶密封,直至风管漏风量完全符合规范要求.
4。空调水管道安装
1)工程概况
管道系统主要包括冷却水系统、冷冻水系统、热水系统和冷凝水系统。
冷冻水系统和热水系统采用同一管路,Ｄ≤4０采用镀锌钢管,D≥５0采用无缝钢管，镀锌钢管采用丝扣连接，无缝钢管采用焊接。冷却水采用无缝钢管，采用焊接或法兰连接。冷凝水管采用镀锌钢管，Ｄ〈40采用螺纹连接，其余采用沟槽连接．
2）施工主要程序
总原则:根据现场条件配合土建施工.先预制后安装,先总干管后支管,先立管后水平管,同一作业层按先高处后低处的顺序施工。先系统试压后冲洗,最后进行防腐、保温及隐蔽验收.
主要程序：施工准备→材料进场及检验→管道预制→管道放线→支、吊架制安→管道安装→管道附件安装→管道试压、吹扫、冲洗→水冲洗、消毒→防腐→保温
3）主要施工方法及技术要求
(１)施工准备
施工前认真熟悉图纸和相应的规范,进行图纸会审，并做好图纸会审记录,编制材料进场计划、作业指导书及焊接工艺卡,并对施工班组进行施工技术交底.
施工前认真核对平面图、系统图与单线图的尺寸、规格、材质是否相符，并根据介质参数确定管道级别,标于单线图上。
(2)材料进场及检验
所用管材必须具有质量证明书、合格证等资料，阀门等管道附件本体上必须有完好无损的铭牌.
材料进入现场经自检合格后，及时填写材质报检单，向业主或监理工程师报检,经检查合格后,方可使用。
进场的材料堆放整齐，规格、型号、材质要分清,每一种材料必须挂牌,注明规格、名称、材质并建立台帐,做到账、物、卡相符，收发手续完整．堆放中要有防止管材变形的措施。
管道、管件、阀门等在搬运、安装过程中要轻拿轻放,禁止扔摔等方式搬运.
阀门的型号、规格符合图纸及设计要求,安装前从每批中抽查10%进行强度试验和严密性试验,在主干管上起截断作用的阀门逐个进行试验。同时阀门的操作机构必须开启灵活。
(3)预留、预埋
预留、预埋工作要与土建进行图纸核对，配合土建进行预留预埋工作。
(4）管道预制
为了提高施工效率,保证施工质量，在熟悉图纸及现场的基础上，根据工程进度计划的要求组织安排,在预制场地集中进行预制。
管道的预制按单线图施工,自由管段参照单线图并结合现场实际情况选择预制深度。封闭管段制作时要根据现场实际测量，预制完的管段及时封闭管口，并按不同的系统进行编号,分类排放整齐,以便于安装．
（５）管道放线
管道放线由总管到干管再到支管放线定位.管道放线在各专业不交叉的条件下,依照原设计规定进行，并兼顾现场尺寸,同时留出保温、保冷及操作空间。
（６)支、吊架制作安装
管道支、吊架根据标准图集及设计要求进行制作、安装．水平管道安装时，在转折及受力处易变形部位需加设支架。
制作支、吊架时,采用砂轮切割机切割型钢,并用磨光机将切口打磨光滑;用台钻钻孔，不得使用氧乙炔焰吹割孔;煨制要圆滑均匀．
管道安装时要及时调整支、吊架。支、吊架位置要准确，安装平整牢固，与管子接触紧密.
支、吊架制作安装要充分考虑保冷、保温、热位移等因素．
管道安装过程中使用临时支、吊架时,不得与正式支、吊架位置冲突,做好标记，并在管道安装完毕后予以拆除。　
保冷管道与支架间要用经过防腐处理的木衬垫隔开,木垫厚度同保冷层厚度.
在支架上固定管道,采用U型管卡。制作固定管卡时，卡圈必须与管子外径（保冷、保温管道除外)紧密吻合、拧紧固定螺母后，使管子牢固不动。U 型管卡在管道安装中用圆钢制作,先按尺寸锯割下好料,然后夹在台虎钳上,用螺丝板套好丝扣，最后煨成U型.
几种常用的支架形式：
固定支架:
1 管道 2 木托 3 U型螺栓 4支梁

滑动支架:
1 滑托 2 垫铁

吊架：

(7）管道安装
a。无缝钢管安装:
钢管壁厚４ｍｍ～1１ｍｍ，采用手工电弧焊焊接。
①壁厚等于或大于4mm的焊件的坡口形式采用“V”型;壁厚小于4mｍ,采用I型坡口,钢焊件的坡口示意图及尺寸如下：
名称
坡口形式
坡口尺寸
MM
I形坡口

S
>２~３
C
0+1
Ｖ形坡口

S
≥3~９
α
65°±5
C
１±１
Ｐ
１±１
钢焊件坡口的尺寸(ｍm）
厚度T
坡口形式
间隙Ｃ
钝边P
坡口角度α（o)
1~３
I型坡口
0~1。５
─
─
３~６
0~2。5
─
─
6～9
V型坡口
0～2
０~２
６５~75
9~26
0~3
０～３
55~6５
②管道的坡口要求表面整齐、光洁,不合格的管口不得进行对口焊接。
③管道对口时外壁必须平齐,用钢直尺紧靠一侧管道外表面,在距焊口20０mm另一侧管道外表面处测量,管道与管件之间的对口,也要做到外壁平齐.
④钢管对好口后进行点固焊,点固焊与第一层焊接厚度一致，但不超过管壁厚的70％，其焊缝根部必须焊透,点焊位置均匀对称。点焊长度和间距如下表:
钢管接口点焊长度和点数
管径DN（ｍm)
点焊长度（mm）
点焊点数(处)
８0~150
１5~30
3
200～300
40~5０
4
３50~500
50~60
5
⑤采用多层焊时,在焊下一层之前,将上一层的焊渣及金属飞溅物清理干净。各层引弧点和熄弧点均错开20mm.
⑥焊缝均满焊，焊接后立刻将焊缝上的焊渣、氧化物清除。
⑦焊缝外观检验:焊缝表面须完整，高度不低于母材表面并与母材圆滑过度，焊缝宽度超出坡口边缘2～3mm。
b。镀锌钢管丝扣连接
丝扣采用电动套丝进行套丝，分两次进行,不可一次套成,管子螺纹要规整,不得有断丝或缺丝现象。
管道螺纹连接时,在管子的外螺纹与管件或阀件的内螺纹之间加聚四氟乙烯带,从螺纹的第二扣开始沿螺纹方向进行缠绕,缠绕好后表面沿螺纹方向涂白厚漆,然后拧上管件,再用管钳收紧。填料缠绕要适当,不得把白厚漆、聚四氟乙烯带从管端下垂挤入管腔，以免堵塞管路。
安装螺纹管件要按旋转方向一次装好，不得倒向。安装后,露出２~３牙螺纹,并清除剩余填料,不得外露聚四氟乙烯带,并对外露螺纹进行防腐。
(８）管道穿越结构外墙时,有防水要求的部位要加柔性防水套管,管道过楼层内部墙壁时加一般穿墙套管，套管规格要比管道大2个规格，保温工程穿越套管时不得中断。刚性套管应打油麻水泥添实。
(9）阀门和其他附属配件安装:安装前按规范和设计要求进行试压，水管路阀门按照规范要求进行10％抽查，关键部位和起切断作用的阀门要1０0%的检查,气体管路阀门要逐一进行检查。在安装时按介质流向确定其安装方向;安装丝扣阀门时，保证螺纹完整无缺，并以铅油、麻丝缠绕。安全阀须在系统运行前及运行后分别调校，开启和回座压力须符合设计文件或设备产品技术章程的规定。安装位置便于操作，方向一致。
安装法兰阀、软接头、过滤器等法兰配件时，法兰垂直于管子中心线,法兰连接使用同一规格螺栓，安装方向一致;法兰间应用橡胶石棉垫片，不得使用斜垫片或双层垫片.为防止垫片同法兰黏合，根据介质要求可给垫片涂以干油等.
过滤器安装时要将清扫部位朝下,并要便于拆卸。
管路上的温度计、压力表等仪表取源部件的开孔和焊接在管道试压前进行。温度计、压力表安装要便于观测、便于操作及维修。
(10）试压及冲洗
管道安装完毕应及时进行压力试验，水系统管道试验压力按照规范要求设计压力的1。5倍进行压力试验，压缩空气系统和气体管道系统试验压力为设计压力的１．15倍.
管道试验合格后,进行管路吹洗。水管及蒸汽管道使用自来水冲洗，检查出口无污物，水色透明度与入口处目测一致,即视为合格,拆洗设备前的过虑网和过滤器。
(11)管道防腐、保温
管道保温前进行防腐处理,碳钢管道砂轮机除绣后刷红丹防绣漆两遍,空调冷热水管道采用橡塑海绵保温。
为保证保温质量和美观,对弯头、三通、阀门、附件要进行组合件保温，按不同的管径制作模板，最好能达到预制成型、现场组装，避免现场试做，浪费物料且不能保证质量。阀门除将手柄露在外面外，阀体保温，法兰面之间板材要分体，缝隙粘紧,这样在检修时就不用毁坏大量保温材料.过滤器向下的滤芯外部要做活体保温,同样以利于检修、拆卸的方便.管道与设备的接头处,及产生凝结水的部位(包括压力表、温度计、排液等处）也必须保温良好,严密无缝隙。
5施工配备需用量计划
5。１劳动力需用量计划
劳动力需用量计划表
序号
工种
单位
数量
备注
1
通风工
个
30

2
电焊工
个
10
应有特殊工种证
３
电工
个
２
应有特殊工种证
４
管道工
个
５０

5
普通工
个
30

6
吊装工
个
2
应有特殊工种证
7
保温工
个
２０

5。2主要施工工机具需用计划
主要施工工机具配备一览表
序号
工机具名称
型号规格
单位
数量
备注
１
平板机

台
１

2
折方机

台
1

3
咬口机

台
１

4
裁板机

台
1

5
电焊机

台
2

６
手电钻

个
４

8
氧气、乙炔

套
2

９
台钻
ST—1６J
台
2

1０
冲击电锤
ＺＩC1—１6
个
4

５。3主要施工检测计量器具需用计划
主要检测器具需用量计划表
序号
器具名称
型号规格
单位
数量
备注
1
钢卷尺
５ｍ
把
2０

2
游标卡尺

把
2

3
直角尺

个
１0

4
塞尺

个
5

5
磁力线坠

个
4

6进度计划及工期保证措施
⑴ 工程进度计划表

序号
项目名称
工日
起始日期
完成日期
备 注
1
施工准备
8
２006年２月3日
20０６年2月１0日

2
风管制作
１7
2０06年２月11日
20０6年２月28日

3
风管安装
１6
２0０6年2月15日
２０0６年３月1日

４
风机盘管安装
20
2０0６年2月20日
20０6年3月10日

５
空调水管道安装
2５
２0０6年2月2５日
２0０６年3月２0日

6
风管试验、保温
20
2０06年２月25日
2０0６年3月１5日

7
水压试验、保温
25
200６年３月1日
2006年3月2５日

8
风口安装
１3
2００6年4月１日
2００6年４月2０日

9
空调系统调试
１7
200６年４月21日
2006年4月25日

⑵ 进度计划的保证措施
①从管理力量、技术力量、作业队伍、机具设备等几方面优先配置，及时调动内部资源和力量采取有力的赶工措施,确保工期目标的实现。
②实行项目经理负责制，对施工全过程负责，统一组织,确保工期。
③根据现场情况调整施工进度计划,确保工期目标的实现.
④项目部根据工程情况和工期目标，分段控制,合理安排劳动力和机械设备投入,科学管理和引进先进技术相结合,加快工程进度。
⑤做好施工前技术准备工作,认真熟悉图纸，做好、技术交底工作，把技术问题解决在开工之前。
⑥建立生产例会制度,在例会上对主要控制点进行检查，如有拖延应及时调整解决,并对劳动力、机械设备，材料等存在的问题及时予以处理。

7质量、安全和环境保证措施
⑴　 质量保证体系
质量保证体系组织结构图见附录一
⑵ 安全保证体系
安全保证体系组织结构图见附录二
⑶　 环境保证体系
环境保证体系组织结构图见附录三
⑷ 　质量保证措施
①建立健全质量保证体系,确保体系的可靠运行。
②建立和完善质量“三检"制度，做到每道工序都要经过监督检查，不防过任何质量不合格品，本道工序不合格，不许进行下道工序的施工。
③增强现场人员的质量意识,完善质量管理制度。
④认真学习吃透施工图纸，并做好图纸会审。
⑤管线施工的质量检查和监督应加强,并及时形成隐检记录．
⑥配线、缆规格的审查和质量要求应严格要求。
⑦主要设备的选用和进场必须严格审查和监督。
⑧系统调试必须编制可行的方案并经批准。
⑸ 安全保证措施
①建立健全安全保证体系，确保体系的可靠运行.
②建立和完善各项安全管理制度.
③增强现场人员的安全意识.
④完善安全交底制度。
⑤制定安全生产值班制度。
⑥加强安全生产检查制度。
⑦坚持实行安全生产例会制度。
⑧加强班前安全活动制度。
８所用规范及标准目录
⑴ 　《通风与空调工程施工质量验收规范》（GB502４３—２002)
⑵ 　《建筑设备安装分项工程施工工艺规程(第二版）》⑶⑷　 《华北地区标准图集》
⑶ 《建筑工程资料管理规程》（DBJ0１-51—2003)
⑷《建筑安装分项工程施工工艺规范》（DBＪ—T０1—２６-2０03)

9交工资料目录
⑴　　工程物资进场报验表(B2—４)
⑵ 分项／分部工程施工报验表（Ｂ2-７)
⑶ 图纸会审记录(C2-2)
⑷ 设计变更通知单(C2－3)
⑸　 工程洽商记录（Ｃ２—4）
⑹ 　隐蔽工程检查记录(C5－1)
⑺ 　预检记录（C6－2)
⑻ 强度严密性试验记录（C6-19)
⑼ 风管漏光试验记录（C6—３9）
⑽ 　建筑给排水竣工图

附录一：
质保组织结构图
建设单位质量监督部门
政府质量监督部门
项目经理： 崔景山
质量保证工程师 ：刘保根
项目质检员 ：刘保根
各作业队专职质检员
计量责任工程师

李静平
通风空调责任工程师

张曾强
调试责任工程师

李广

检测测量责任工程师

赵培荣

专职质量检验员

刘保根

物资责任工程师

宋旭浩
各生产班组长兼职质检员

附录二:
安保组织结构图
地方或上级安全主管部门
总包项目部
管理公司、监理
项目经理：崔景山
项目总工程师：谢刚奎
项目安全员：张保生
各作业队专职安全员

各生产班组长兼职安全员

附录三:

环保组织结构图

建设单位环境监督部门
政府环境监督部门
项目经理： 崔景山
环境保证工程师 ：李致远
项目环保员 ：李致远
各作业队环境保障员
总图平面管理员

李静平
临电责任工程师

冯

凯
临水责任工程师

张曾强

危险品责任工程师

赵培荣

专职环境保障员

李致远

物资责任工程师

宋旭浩
各生产班组长兼职环保员

杭州派卡工程设备有限公司 - 24 -
