路基冲击碾压段施工方案
为确保路基冲击碾压段施工质量和目的，避免盲目施工给工程带来质量隐 患，找出适合本地区施工的最佳施工方案旨导全线施工，特编制本方案。
一、编制依据
1、《试验检测工作质量控制手册》
2、《公路路基工程施工质量验收标准》
3、《公路工程施工安全技术规程》
4、《公路工程测量设计验标》
5、路基工程设计与施工参考图集
二、工程概况
为了进一步提高路基的密实度和承载力增强路床的整体性与均匀性，减少 工后沉降与差异沉降，在K2 7+14G~K 2 8 +2、K30+7 4 0~K 3 1 +20 0、 K3 1 +2 2 0〜K 3 1+560三段填方较高的路基进行冲击增强补压。
三、施工准备
1、人员安排与机械配置
主要人员配置表
岗位
姓名
职责
备注
施工负责人
贾建增
负责整个冲击补强工作的进行，协调解决工作中遇到的问题

技术负责人
迟雁军
落实各种检测、测量和复核工作

技术员
杜春林
布点、放样,做好沉降观测量测和记录，现场旁站碾压过程和遍数

试验员
韩成功
进行各测点不同深度的压实度检测，各车道的弯沉检测等

安全员
许旭
进行安全交底，贯彻安全职责和安全操作规程

冲击碾压司机
张统
按技术和进度要求进行冲压

冲击碾压司机
张阳
按技术和进度要求进行冲压

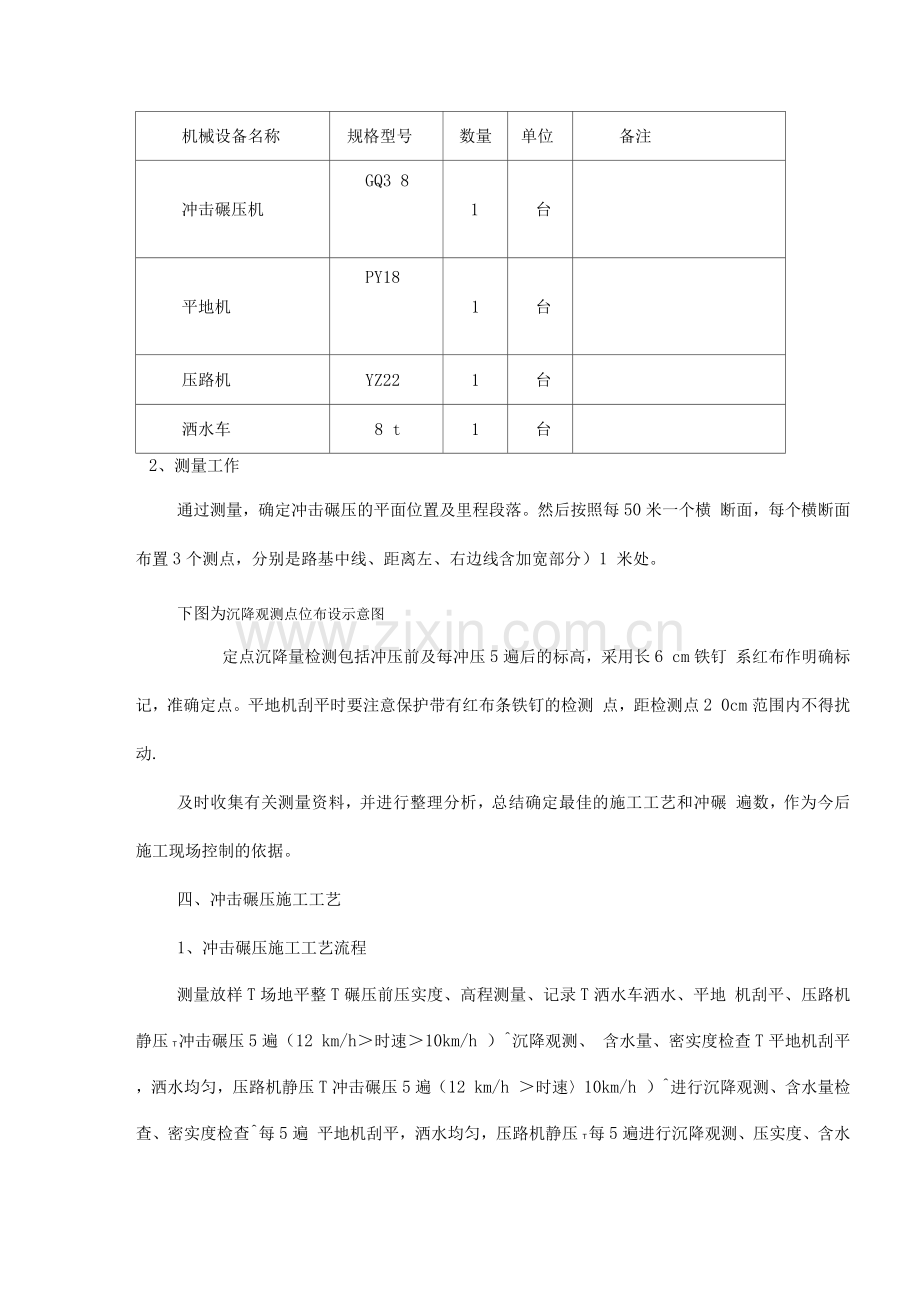

主要机械设备配置表
机械设备名称
规格型号
数量
单位
备注
冲击碾压机
GQ3 8
1
台

平地机
PY18
1
台

压路机
YZ22
1
台

洒水车
8 t
1
台

2、测量工作
通过测量，确定冲击碾压的平面位置及里程段落。然后按照每50米一个横 断面，每个横断面布置3个测点，分别是路基中线、距离左、右边线含加宽部分）1 米处。
下图为沉降观测点位布设示意图
定点沉降量检测包括冲压前及每冲压5遍后的标高，采用长6 cm铁钉 系红布作明确标记，准确定点。平地机刮平时要注意保护带有红布条铁钉的检测 点，距检测点2 0cm范围内不得扰动.
及时收集有关测量资料，并进行整理分析，总结确定最佳的施工工艺和冲碾 遍数，作为今后施工现场控制的依据。
四、冲击碾压施工工艺
1、冲击碾压施工工艺流程
测量放样T场地平整T碾压前压实度、高程测量、记录T洒水车洒水、平地 机刮平、压路机静压t冲击碾压5遍（12 km/h＞时速＞10km/h ）^沉降观测、 含水量、密实度检查T平地机刮平，洒水均匀，压路机静压T冲击碾压5遍（12 km/h ＞时速〉10km/h ）^进行沉降观测、含水量检查、密实度检查^每5遍 平地机刮平，洒水均匀，压路机静压t每5遍进行沉降观测、压实度、含水量检 查T第20遍后压实度检测、沉降观测t符合设计值（压实度满足要求并且最后 五遍沉降量小于1 cm）进入下道工序（低于设计值增加冲击遍数）。
2、测放冲击碾压机行走轨迹
根据路基面宽度，确定循环冲击碾压的轮迹走向，用灰线洒出，之后用冲击式 压实机进行冲击碾压，从路基的一侧向另一侧冲碾，冲碾顺序应符合“先两边、 后中间”的次序，以轮迹搭接但不重叠铺盖整个路基表面为冲碾一遍
3、设备就位碾压
由牵引车拖动冲击碾，在缓冲区加速行驶，通过冲击增强补压区时确保行驶 速度不小于10Km/ h.碾压采用排压法.在横向移位时，冲击压路机双轮各宽0.9 m ,两轮内边距1°17m，行驶两次为一遍，形成4m宽碾压带。其中每遍第二 次的单轮由第一次两轮内边距中央通过，形成理论冲碾间隙双边各0。13m ,当 第二遍的第一次向内移动0. 2m冲碾后，将第一遍的间隙全部碾压；第三遍再 回复到第一遍的位置冲碾。每遍纵向相错1/6的轮周距进行碾压，在碾压3遍完 成后，回复到第一遍位置开始第二轮3遍碾压。依次从一侧向另一侧推移完成全 部碾压遍数。横向排压及纵向错距祥见下图.
4、冲击碾压过程中，如果因轮迹过深而影响压实机的行进速度,可用推土机平 整后在继续冲碾。若冲击碾压过程中路基表面扬尘，可用洒水车适量洒水后继续 冲碾;在碾压过程中当土壤中含水量不够时，洒水进行调整，使其达到最佳含水
五、施工注意事项
1、在基底进行碾压时，必须检测土体的含水量达到最佳含水量附近，若土的天 然含水量低于10%时,应该提前增湿到最佳含水量附近；若土的天然含水量大于 液塑限含水量的3%时，应该凉干或者采取其他措施降低含水量，也可以在表层 加铺一层碎石垫层.
2、冲击压实施工质量控制主要以碾压遍数为主,相应检查碾压面的沉降量和 碾压面以下30cm处的压实度增长情况。
3、控制冲击碾压机械与构造物的安全距离。冲击碾压深度2米内无涵洞 或其它结构物。涵洞上部填土高度大于2.5米时允许冲击碾压机械通过.
4、冲击碾压距路肩外边缘宜保持1m的安全距离
5、冲击碾压路段的最大纵坡不宜超过6%。
6、对填高4m以上路基进行分层增强补压，分层层厚为2。0m,并且分层冲击 碾压限于下路床顶面以下。
7、增强补压时路基不作加宽处理，在路堤边缘用振动压路机分层碾压。
8、距桥台等构造物30m以内的路段先分层碾压至冲击碾压设计层厚,再在构 造物30 m以外的路段摊铺冲击碾压填筑层,用冲击压路机冲压新填筑层，冲击碾 压的转弯区域应位于已分层压实的距构造物10〜3 Om的范围内。
六、质量检验及控制
冲击碾压前沉降观测、含水量、密实度检测;冲击碾压中第5、10、15、20 遍进行沉降观测、含水量、密实度检测.最后5遍的沉降量要求小于1cm且压实度 合格，若是路床底，则弯沉符合基床底层的标准。若检测结果达不到设计要求时，应 采取补压措施，直至达到设计要求为止.
检验数量：每1m 布置2个断面6个测点
七、质量保证措施
1、用冲击式压实机进行冲击碾压时,以轮迹搭接但不重叠布满表面为一 遍.在冲击碾压过程中，若表面出现较大起伏,将直接影响冲击碾压速度和压实效 果，故需随时用平地机整平.另外，若表面过干，需及时洒水，以防扬尘；
2、碾压过程中牵引机应保持匀速行走，保持正确的行驶方向。
3、土方压实依次完成，每一层压实后表面必须“无明显轮迹、无弹簧、无 松散”.
4、现场要有专人指挥冲击压实机行驶轨迹，保证不重叠的布满表面为一遍， 记录遍数，不少压.
八、安全保证措施
1、本着“安全第一、预防为主”这一原则,提高安全意识，健全施工现场意 外伤害应急预案,认真学习岗位安全职责和安全操作规程，提高业务水平和劳动 技能，树立安全生产、设计验标操作的思想以防患于未然.
2、确保机械设备安全使用，机械设备操作人员必须遵循设备的操作规程, 机械操作人员和机动车驾驶人员必须有相应的特殊工种上岗证书，严禁无证上 岗，严禁机械、设备带病和违章作业
九、环境保护措施
在干燥季节，冲击碾压施工时，要配备洒水车对施工便道、路基作业区进行 洒水固尘。
十、文明施工及保证措施
1、文明施工
文明施工是涉及到工程沿线人民群众的切身利益，我们将严格按照“集中施 工、快速施工、文明施工”的十二字方针，总结我单位在以往施工中取得的经验, 精心组织、合理安排.
2、文明施工保证措施
① 对进场施工的队伍签订文明施工协议书，建立健全岗位责任制，把文明施工 责任到实处,提高全体施工人员文明施工的自觉性与责任性.
② 挂牌施工，标明工程项目名称、范围、开竣工期限、工地负责人，设立监督 电话、接受社会监督。
③ 现场布局合理，材料、物品、机具堆放符合要求.
