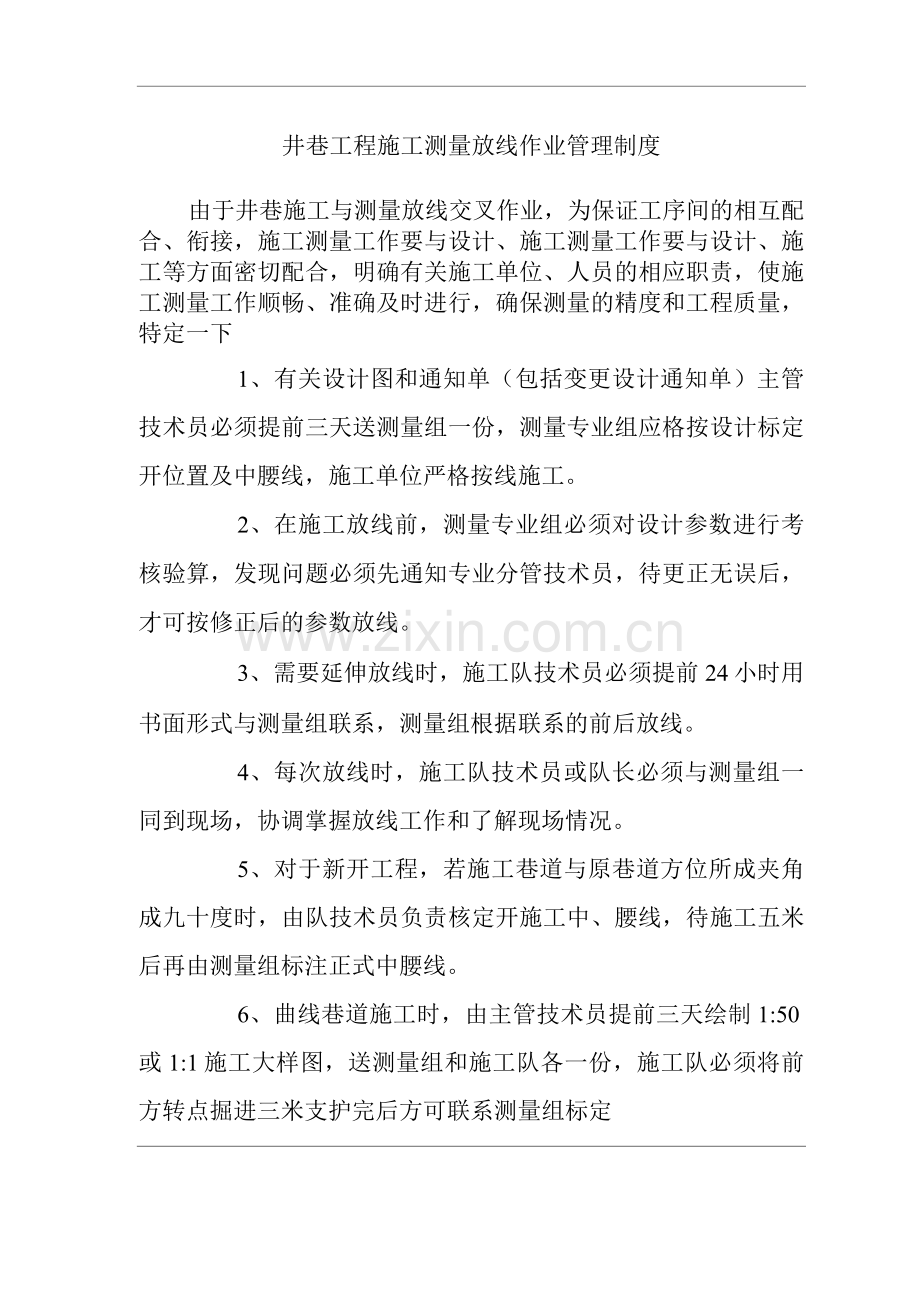

井巷工程施工测量放线作业管理制度
由于井巷施工与测量放线交叉作业，为保证工序间的相互配合、衔接，施工测量工作要与设计、施工测量工作要与设计、施工等方面密切配合，明确有关施工单位、人员的相应职责，使施工测量工作顺畅、准确及时进行，确保测量的精度和工程质量，特定一下
1、有关设计图和通知单（包括变更设计通知单）主管技术员必须提前三天送测量组一份，测量专业组应格按设计标定开位置及中腰线，施工单位严格按线施工。
2、在施工放线前，测量专业组必须对设计参数进行考核验算，发现问题必须先通知专业分管技术员，待更正无误后，才可按修正后的参数放线。
3、需要延伸放线时，施工队技术员必须提前24小时用书面形式与测量组联系，测量组根据联系的前后放线。
4、每次放线时，施工队技术员或队长必须与测量组一同到现场，协调掌握放线工作和了解现场情况。
5、对于新开工程，若施工巷道与原巷道方位所成夹角成九十度时，由队技术员负责核定开施工中、腰线，待施工五米后再由测量组标注正式中腰线。
6、曲线巷道施工时，由主管技术员提前三天绘制1:50或1:1施工大样图，送测量组和施工队各一份，施工队必须将前方转点掘进三米支护完后方可联系测量组标定

弦线和腰线。
7、直线巷道施工时，对于配备有激光指向仪的巷道，测量组每隔50到80米标定一次中线两组腰线，40米范围内中腰线由技术员负责延伸，施工队技术员每天复核一次激光指向仪。发现有问题及时联系测量组用仪器进行校核。
8、对于弱化巷等次要巷道，由施工队技术员负责用挂罗盘标定开中线，待上山施工落平8米后，测量组重新校对中腰线，平巷施工70米时联系测量组测量变坡点并下发贯通通知单。
9、开拓准备巷道由测量专业组在进行施工导线标定的同时，还必须控制导线，控制导线点离茬面部大于80米。
10、对于较大型的贯通巷道，测量组必须提前拿出贯通设计和通误差预计。
11、对于施工巷道标定中腰线点，施工队必须严加保护，不得损坏和涂改，否则，每损坏一次对施工队罚款5~10 元。
12、现场标定中线时，施工队必须密切配合测量工作，若发生有仪器损坏等事故时，由施工照价赔偿。
13、各专业技术员必须每人建立一本测量成果计算薄，其中测量专业组每人建立一份成果计算薄，并且要独立计算，相互检查，相互管理，测量专业组对测量成果归档保存，不得随意转借他人。
