包装储运图示标志
包装储运图示标志是根据产品的某些特性如怕湿、怕震、怕热、怕冻等而确定的。其目的是为了在货物运输、装卸和储存过程中，引起作业人员的注意，使他们按图示标志的要求进行操作。

　　1、小心轻放（handlewithcare）的标志

图1　小心轻放标志

　　用于货物的外包装上。表示包装内货物易碎，不能承受冲击和震动，也不能承受大的压力，如灯泡、电表、钟、电视机、瓷器、玻璃器皿等，要求搬运装卸时必须小心轻放。见国家标准GB190—90（1）。

　　2、向上（thiswayup）标志

图2　向上标志

　　用于货物外包装上。表示包装内货物不得倾倒、倒置。例如，墨水、洗净剂、电冰箱等产品在倾倒的情况下会受损以致影响使用，要求在搬运和放置货物时注意其向上的方向。见国家标准GB191—90（3）。

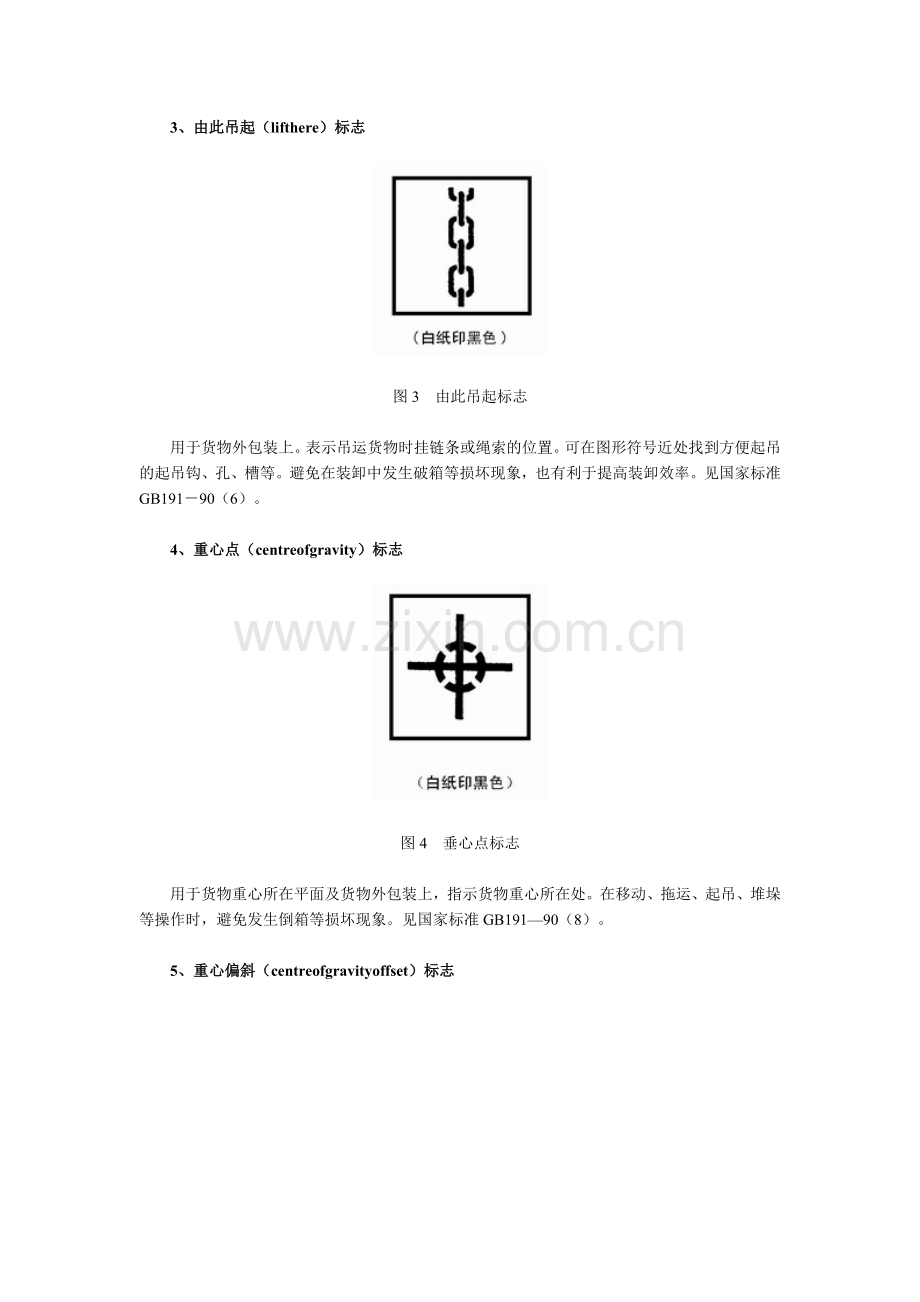

　　3、由此吊起（lifthere）标志

图3　由此吊起标志

　　用于货物外包装上。表示吊运货物时挂链条或绳索的位置。可在图形符号近处找到方便起吊的起吊钩、孔、槽等。避免在装卸中发生破箱等损坏现象，也有利于提高装卸效率。见国家标准GB191－90（6）。

　　4、重心点（centreofgravity）标志

图4　垂心点标志

　　用于货物重心所在平面及货物外包装上，指示货物重心所在处。在移动、拖运、起吊、堆垛等操作时，避免发生倒箱等损坏现象。见国家标准GB191—90（8）。

　　5、重心偏斜（centreofgravityoffset）标志

图5　垂心偏斜标志

　　用于货物重心所在平面及货物外包装上，表示货物重心向右偏离货物的几何中心，货物容易倾倒或翻转。如符号变为其镜像，则表明重心容易向左偏移。见日本一般货物运输指示标志JISZ0150—1966（6）。

　　6、易于翻倒（liabletotip）标志

图6　易于翻倒标志

　　货物易于倾倒，在搬运放置时要注意安全。见日本一般货物运输指示标志JISZ0150—1966（7）。

　　7、怕湿（keepawayfrommoisture）标志

图7　怕湿标志

　　用于怕湿的货物。表示包装件在运输过程中要注意防雨淋或直接洒水，在储存中要避免存放在阴暗潮湿或低洼处。见国家标准GB191—90（7）。

　　8、怕热（keepawayfromheat）标志

图8　怕热标志

　　表示包装内货物怕热，不能曝晒，不许置于高温热源附近。用于货物外包装上。见国家标准GB191—90（4）。

　　9、怕冷（keepawayfromcold）标志

图9　怕冷标志

　　表示包装内货物怕冷，不能受冷、受冻。用于货物外包装上。

　　10、堆码极限（stackinglimit）标志

图10　堆码极限标志

　　用于货物外包装上。表示货物允许最大堆垛的重量，按需要在符号上添加数值。见国家标准GB191—90（10）。

　　11、温度极限（temperaturelimit）标志

图11　温度极限标志

　　表示货物需要控制温度的范围。要求货物在一定的温度环境下存放，不许超过规定的温度。符号上最低和最高温度可按货物的需求填写。见国家标准GB191—90（12）。

　　12、由此撕开（tearoffhere）标志

图12　由此撕开标志

　　表示包装的撕开部位。符号的三个箭头指向表示撕开的方向。一般用于软封装、纸盒或纸箱等外包装上。

　　13、由此开启（openhere）标志

图13　由此开启标志

　　表示包装箱开启位置。一般用于较硬的，需用工具开启的外包装箱上。

　　14、禁止翻滚（donotroll）标志

图14　禁止滚翻标志

　　表示搬运货物时不得滚动，只能作直线移动，如平移、上升、放下等。见国家标准GB191—90（9）。

　　15、禁用手钩（usenohooks）标志

图15　禁用手钩标志

　　用于货物外包装上。表示不得使用手钩直接钩着货物或其包装进行搬运，例如纸箱、麻袋等包装件，保护包装本身不受损坏，也能保证商品不受损失。见国家标准GB191—90（2）。

　　上述包装储运图示标志尺寸，按标准规定一般分为下列三种，见表1，包装体积特大或特小的货物，其标志幅面不受此尺寸限制。
表1　包装储运图示标志尺寸
号别
尺寸
长（mm）
宽（mm）
1
105
74
2
148
105
3
210
148

　　包装储运标志图形应按图规定的颜色印刷。涂打的标志，如因货物包装关系不宜按图规定的颜色涂打时，可根据各种包装物的底色，选配与其底色不同的符合明显要求的其它颜色。印刷时外框线及标志名称都要印上；涂打时外框线及标志名称可以省略。印刷标志用纸应采用厚度适当、有韧性的纸张印刷。

　　包装储用图示标志使用时，对粘贴的标志，箱状包装应位于包装两端或两侧的明显处；袋、捆包装应位于包装明显的一面；桶形包装应位于桶盖或桶身。对涂打的标志，可用油漆、油墨或墨汁，以镂模、印模等方式按上述粘贴标志的位置涂打或者书写。对钉附的标志，应用涂打有标志的金属板或木板，钉在包装的两端或两侧的明显处。对于“由此起吊”和“重心点”两种标志，要求粘贴、涂打或钉附在货物包装的实际位置。

　　标志的文字书写应与底边平行。粘贴的标志应保证在货物储运期间不脱落。
