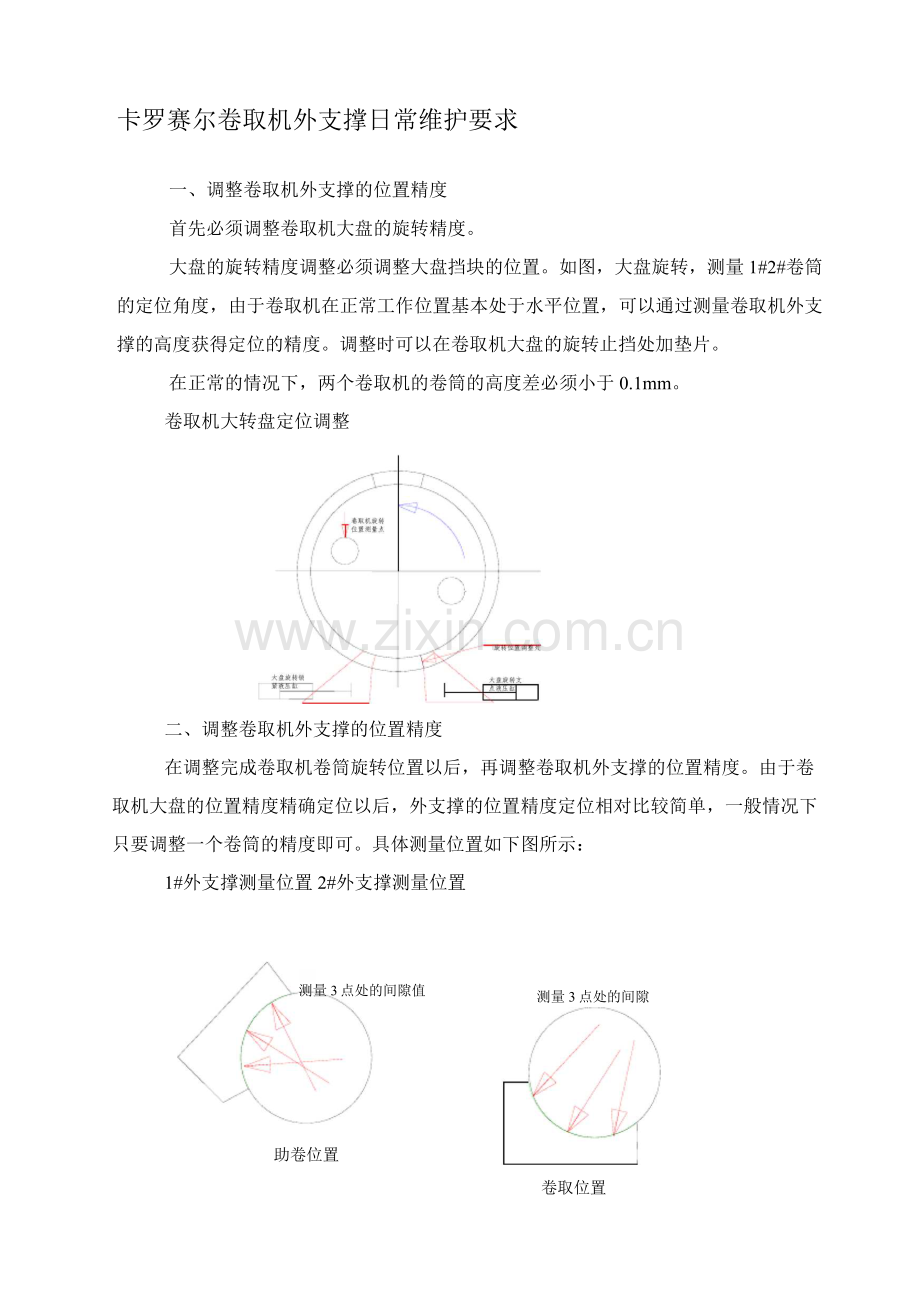

卡罗赛尔卷取机外支撑日常维护要求
一、调整卷取机外支撑的位置精度
首先必须调整卷取机大盘的旋转精度。
大盘的旋转精度调整必须调整大盘挡块的位置。如图，大盘旋转，测量1#2#卷筒的定位角度，由于卷取机在正常工作位置基本处于水平位置，可以通过测量卷取机外支撑的高度获得定位的精度。调整时可以在卷取机大盘的旋转止挡处加垫片。
在正常的情况下，两个卷取机的卷筒的高度差必须小于0.1mm。
卷取机大转盘定位调整
二、调整卷取机外支撑的位置精度
测量3点处的间隙值
助卷位置
测量3点处的间隙值
卷取位置
在调整完成卷取机卷筒旋转位置以后，再调整卷取机外支撑的位置精度。由于卷取机大盘的位置精度精确定位以后，外支撑的位置精度定位相对比较简单，一般情况下只要调整一个卷筒的精度即可。具体测量位置如下图所示：
1#外支撑测量位置2#外支撑测量位置

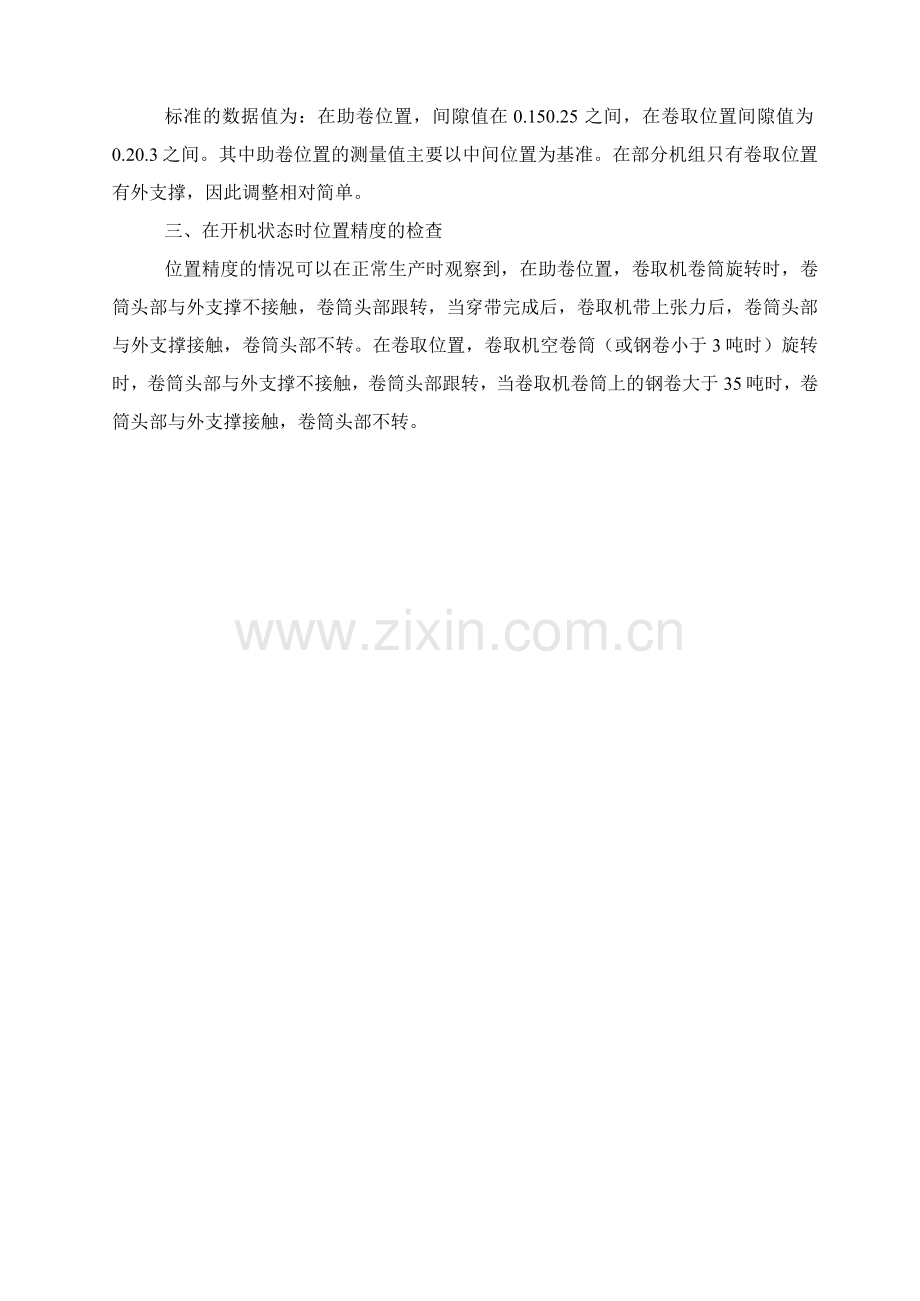

标准的数据值为：在助卷位置，间隙值在0.150.25之间，在卷取位置间隙值为0.20.3之间。其中助卷位置的测量值主要以中间位置为基准。在部分机组只有卷取位置有外支撑，因此调整相对简单。
三、在开机状态时位置精度的检查
位置精度的情况可以在正常生产时观察到，在助卷位置，卷取机卷筒旋转时，卷筒头部与外支撑不接触，卷筒头部跟转，当穿带完成后，卷取机带上张力后，卷筒头部与外支撑接触，卷筒头部不转。在卷取位置，卷取机空卷筒（或钢卷小于3吨时）旋转时，卷筒头部与外支撑不接触，卷筒头部跟转，当卷取机卷筒上的钢卷大于35吨时，卷筒头部与外支撑接触，卷筒头部不转。
