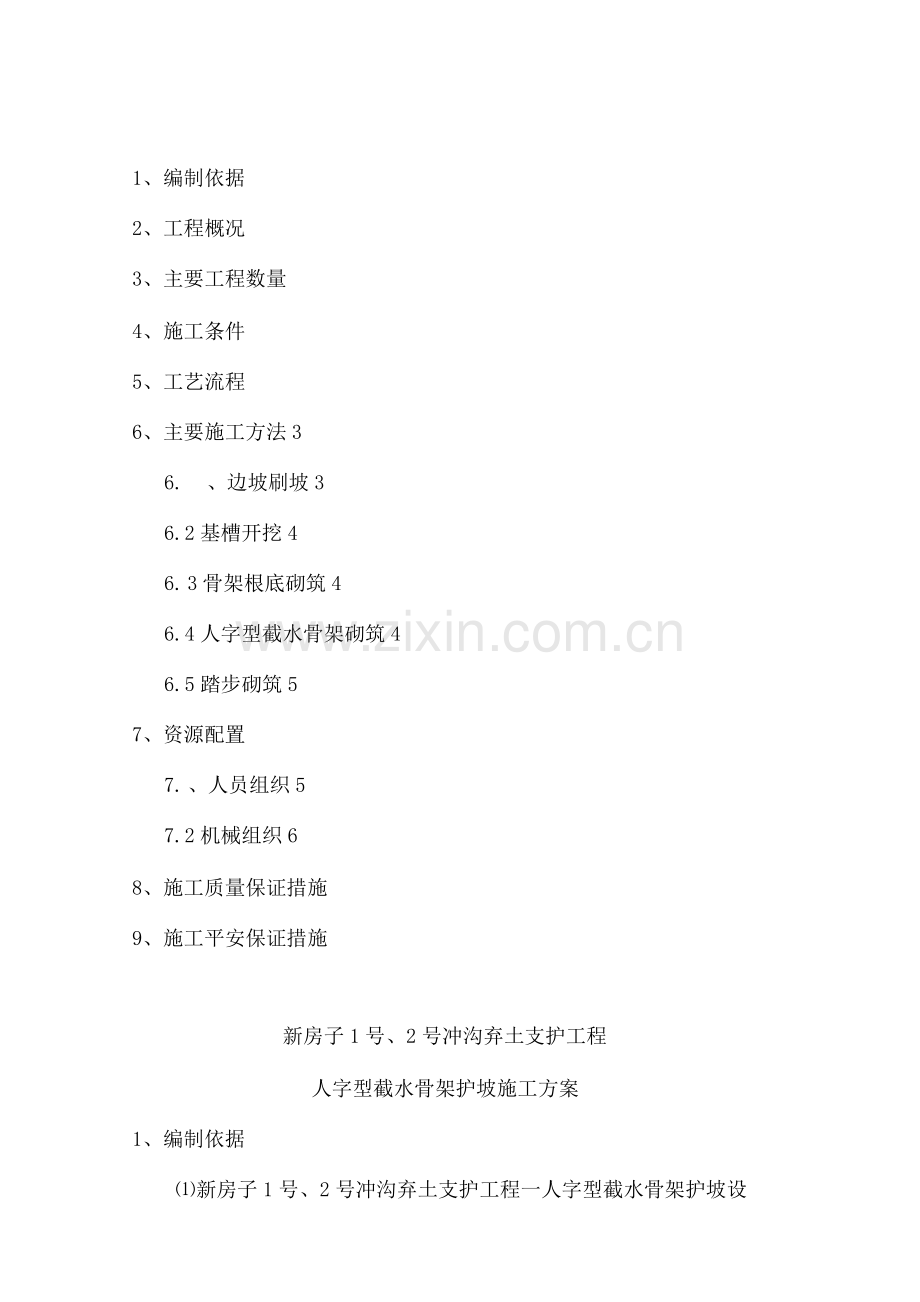

人字型截水骨架护坡施工组织设计.docx

1、编制依据
2、工程概况
3、主要工程数量
4、施工条件
5、工艺流程
6、主要施工方法3
6. 、边坡刷坡3
6.2基槽开挖4
6. 3骨架根底砌筑4
6.4人字型截水骨架砌筑4
6.5踏步砌筑5
7、资源配置
7. 、人员组织5
7.2机械组织6
8、施工质量保证措施
9、施工平安保证措施
新房子1号、2号冲沟弃土支护工程
人字型截水骨架护坡施工方案
1、编制依据
⑴新房子1号、2号冲沟弃土支护工程一人字型截水骨架护坡设

计图纸；
⑵”公路工程质量检验评定标准”〔JTG F80/1 24〕；
⑶”公路路基施工技术规"JTG F10-26
⑷”城市道路-护坡"07MR403 ；
⑸”建筑边坡工程技术规"GB 50330-2021
⑹现场实际地形、地貌、水文等情况；
⑺相关规、规程及我局施工经历及现有的施工技术水平、施工管理水平和机械设备配备能力。
2、工程概况
新房子1号、2号冲沟弃土支护工程抗滑桩支挡现已施工完成，按设计桩板墙顶边边坡防护措施为人字型截水骨架护坡，其边坡坡度为1:1.7与1:2〔具体见设计图纸〕。骨架采用M7.5浆砌片石，主骨架与支骨架呈45°交角，主骨架净距6m，宽0.6m、厚0.6m；支骨架净距4m，宽0.5m、厚0.5m；挡水缘采用C25预制件，骨架在挡水缘置放好后砌筑。人字型截水骨架护坡正视图、断面图、各节点图附后。
3、主要工程数量
工程工程

单位
工程数量
备注
C25混凝土挡土缘
每数量
M
0.016

M7.5浆砌片石骨架
每数量
M
0.116

骨架根底
1:1.75
每延米数量
M
0.72

1:2
M
0.81

镶边
1:1.75
每延米数量
M
0.234

1:2
M
0.24

挖基土〔石〕
每1数量
M
12.5

回填土
M
7.4

踏步
每延米数量
M
0.575

平台截水沟
每延米数量
M
0.33

实际工程量以现场实际发生工程量为准。
4、施工条件
⑴利用前期施工支挡工程修建的通往新房子1号、2号冲沟处便道，进展材料和机械设备等运输。
⑵施工用水、用电均从七号地块延伸段配电室接入。
⑶拌和场和砂、石、水泥等料场设置于1号、2号冲沟之间。
⑷骨架用片石采用外购。
5、工艺流程
根据现场支挡抗滑桩施工完成情况，先进展2号冲沟骨架护坡施工；施工时按先护脚、后护坡、封顶的原则进展。
抗滑桩挡土板后回填
人字型截水骨架护坡施工工艺流程图
*
6、主要施工方法一清刷桩板墙顶上方边坡一
6. 、边坡刷坡J
边坡刷坡回填前清理护坡分架围外表浮土坑垃圾，顶部其边界应在设计基面边线外30cm〜50cm|,刷根采筑反铲挖掘机按设计进展放坡平整、压实，局部不密实的铺以人工夯实处理;;基面围包括桩板墙后回填时应分层进展并碾压密实。挖人字骨架沟一
机械拌制砂浆\
基面清理平整后，及时报验。人基面浆监后抓紧施工，假设不能立即施工时砂浆运做好基帝'护，复工前湘检验了必要时须重新清理。
基面清理完并验收合格昌按图砂浆勾寸测量定出主、支骨架以及

骨架根底等开挖线后再进展开挖。
6.2基槽开挖
首先进展平台上骨架根底基槽开挖，待骨架根底砌筑完成后再按施工推进情况逐步进展主、支骨架基槽开挖，由于本工程基槽开挖工程量不大，且受工作面的限制，以上基槽全部采用人工用铁锹、铁铲根据测量所放骨架沟槽线挖沟，并且基坑开挖完成并报监理工程师检查合格后，方可进展后序工程的施工。
6. 3骨架根底砌筑
砌筑前将基底夯实采用素混凝土填平；平台骨架根底与平台上截水沟整体砌筑。
根据现场地形情况，工程所用材料运至便道边靠近护坡施工位置后，全部采用人工搬运至施工点。
6.4人字型截水骨架砌筑
截水骨架分为主骨架和支骨架，主骨架的断面形式为槽型，支骨架形式为L型，用以排除地表水。主骨架宽60cm，厚60cm；支骨架宽50cm，厚50cm，均采用M7.5浆砌片石砌筑。
护脚墙砌筑好后，放线定出主骨架和支骨架位置，主骨架间中线距离为6m，支骨架间中线距离为4m。人工根据测量所放骨架沟槽线挖沟。主骨架沟宽60cm，沟深50cm；支骨架沟宽50cm，沟宽40cm。
沟槽挖好后，开场砌筑骨架。施工时先砌筑骨架衔接处，再砌筑其它部位骨架，两骨架衔接处于同一高度。自下而上逐条砌筑骨架。骨架与坡面密贴，骨架流水面应与草坡外表平顺。

骨架砌至坡面时应先安放好C25混凝土挡水块，挡水块高20cm,宽10cm，采用现场预制方式。安装时，先对安装位置骨架外表凿毛处理，再洒水润湿，铺以水泥砂浆安装。待骨架砌筑完成后，在排水槽两侧、底部用砂浆勾缝处理，以防雨水渗入边坡。
6.5踏步砌筑
每隔50m采用M7.5浆砌片石砌筑一道踏步，踏步宽1m，踢面高20cm，踏面宽25cm。
7、资源配置
7.1人员组织
⑴施工组织体系如以下图所示：

⑵人力投入
见下表：
劳动力进场数量表
序号
职务
人数
备注
1

普工
30

2
砌筑工
15

3
机械操作工
4

4
施工员
2

5
测量员
2

6
材料员
1

7
试验员
1

8
质检员
1

9
平安员
1

注：拟投入的施工人员根据工作量大小相应地增减。

7.2机械组织
设备名称
规格型号
单位
数量
备注
反铲挖掘机
P320
台
1

自卸汽车
东风
辆
1

强制式搅拌机
HZS-50
台
1

装载机
dl503GOL
D
台
1

斗车

辆
4

8、施工质量保证措施
⑴骨架应与坡面密贴，骨架流水面应与草坡外表平顺，骨架根底与下部侧沟平台，浆砌片石或浆砌片石水沟连接时，应整体砌筑，灰浆饱满不留缝隙；
⑵间隔50m位置设一宽1.0m，厚0.5m的阶梯形踏步。踏步和坡面排水槽应设在主骨架处。
⑶施工队必须严格按施工技术交底和设计规施工。
⑷施工中应严格按施工程序进展施工，对不合格工序，必须进展返工整改，直至合格后，方准进入下道工序施工。
⑸砌体砂浆饱满、勾缝平顺，坚实美观。混凝土实外光，无蜂窝、

麻面，排水沟、截水沟等排水系统通畅，无积水淤泥。
9、施工平安保证措施
⑴施工现场用高、低压线路，严格按照电力线路标准操作规程、规架设。严禁使用破损或绝缘性能不良的电线，严禁电线随地走，所有电闸应有门、有锁、有防雨盖板，有危险标志。
⑵施工人员进入施工现场必须戴平安帽和平安劳防用品，不得赤脚，不得穿拖鞋。
⑶砌筑边坡自下而上进展，不得重叠作业。搬运石料要去除道路上障碍物，防止拌倒摔伤。
⑷加工石料时要带防护镜，并控制石屑飞出方向，防止伤人；砌石时要轻拿轻放，防止挤手；工作面上待用石料应放稳，防止滑落砸脚。
