混铁炉工艺技术操作规程.doc

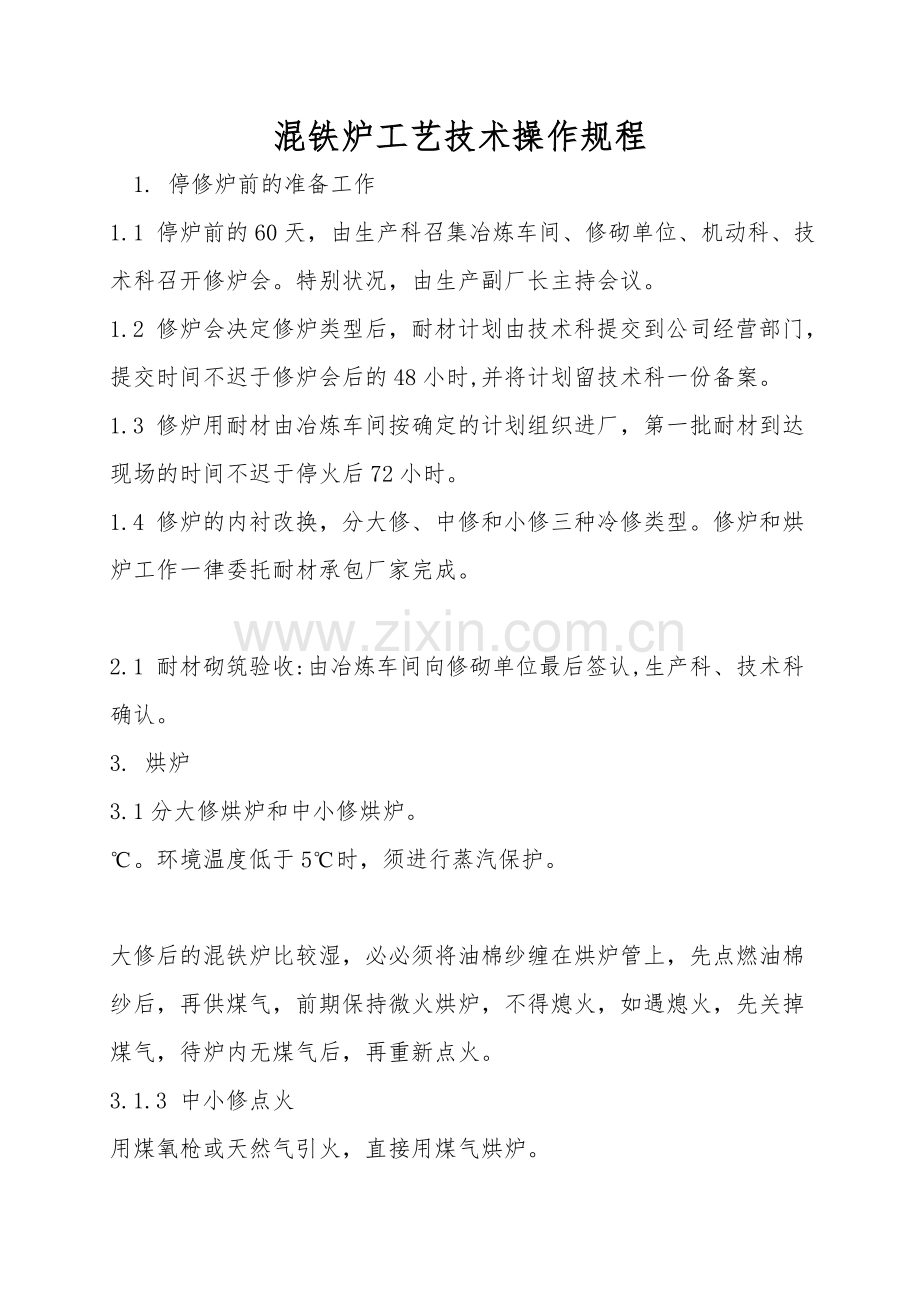

混铁炉工艺技术操作规程
1. 停修炉前的准备工作
1.1 停炉前的60天，由生产科召集冶炼车间、修砌单位、机动科、技术科召开修炉会。特别状况，由生产副厂长主持会议。
1.2 修炉会决定修炉类型后，耐材计划由技术科提交到公司经营部门，提交时间不迟于修炉会后的48小时,并将计划留技术科一份备案。
1.3 修炉用耐材由冶炼车间按确定的计划组织进厂，第一批耐材到达现场的时间不迟于停火后72小时。
1.4 修炉的内衬改换，分大修、中修和小修三种冷修类型。修炉和烘炉工作一律委托耐材承包厂家完成。

2.1 耐材砌筑验收:由冶炼车间向修砌单位最后签认,生产科、技术科确认。
3. 烘炉
3.1分大修烘炉和中小修烘炉。
℃。环境温度低于5℃时，须进行蒸汽保护。

大修后的混铁炉比较湿，必必须将油棉纱缠在烘炉管上，先点燃油棉纱后，再供煤气，前期保持微火烘炉，不得熄火，如遇熄火，先关掉煤气，待炉内无煤气后，再重新点火。
3.1.3 中小修点火
用煤氧枪或天然气引火，直接用煤气烘炉。

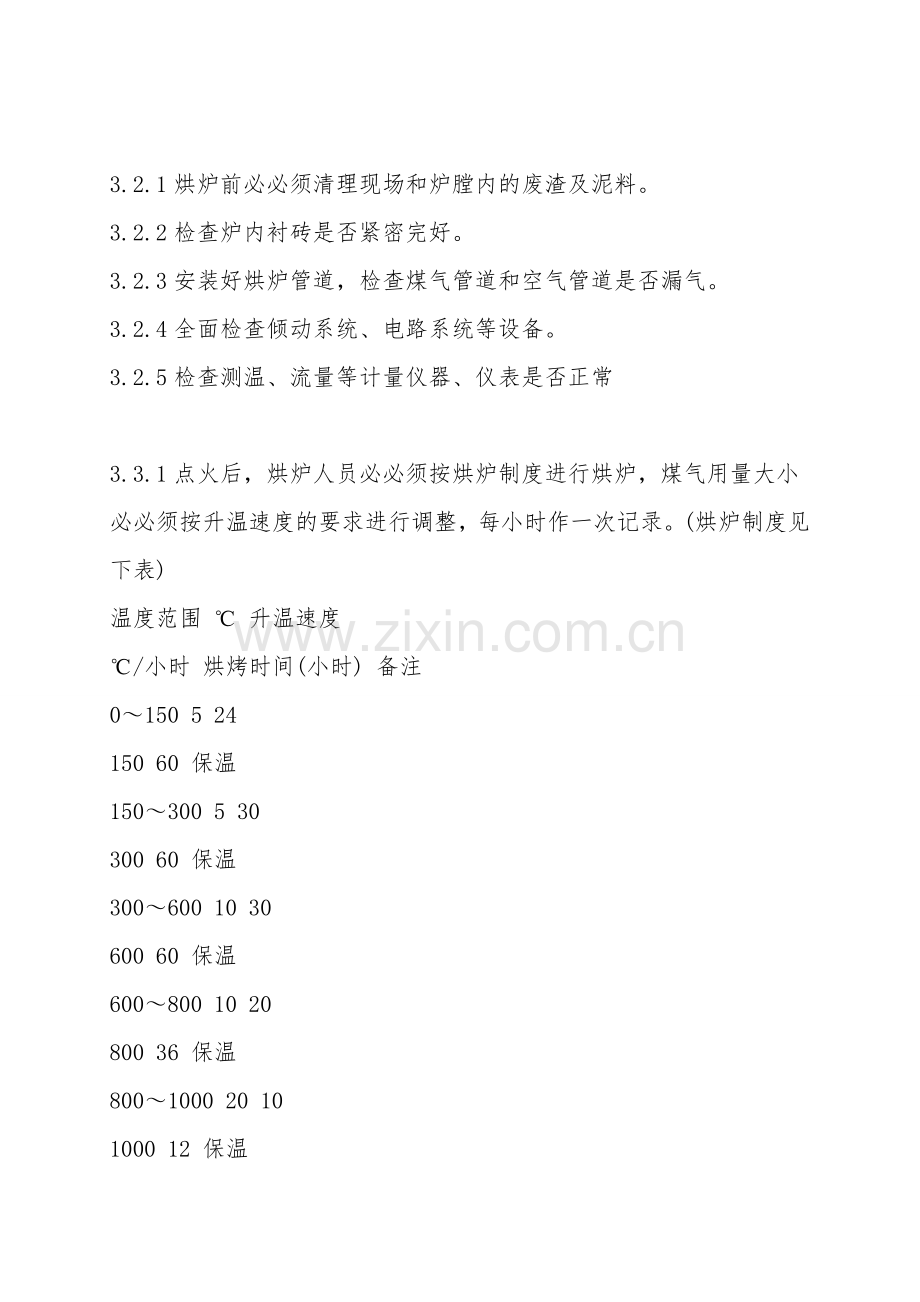

3.2.1烘炉前必必须清理现场和炉膛内的废渣及泥料。
3.2.2检查炉内衬砖是否紧密完好。
3.2.3安装好烘炉管道，检查煤气管道和空气管道是否漏气。
3.2.4全面检查倾动系统、电路系统等设备。
3.2.5检查测温、流量等计量仪器、仪表是否正常

3.3.1点火后，烘炉人员必必须按烘炉制度进行烘炉，煤气用量大小必必须按升温速度的要求进行调整，每小时作一次记录。(烘炉制度见下表)
温度范围 ℃ 升温速度
℃/小时 烘烤时间(小时) 备注
0～150 5 24
150 60 保温
150～300 5 30
300 60 保温
300～600 10 30
600 60 保温
600～800 10 20
800 36 保温
800～1000 20 10
1000 12 保温
1000～1200 20 10
1200 10 保温
总计耗时 362

4.1铁水到厂后，混铁炉工应马上报告生产调度室到厂时间，并按生产调度室通知的不同高炉号和罐号对应的铁水质量进行登记，假设发现生产调度室所报罐号与实际不符时，则马上通知生产调度室处理。
