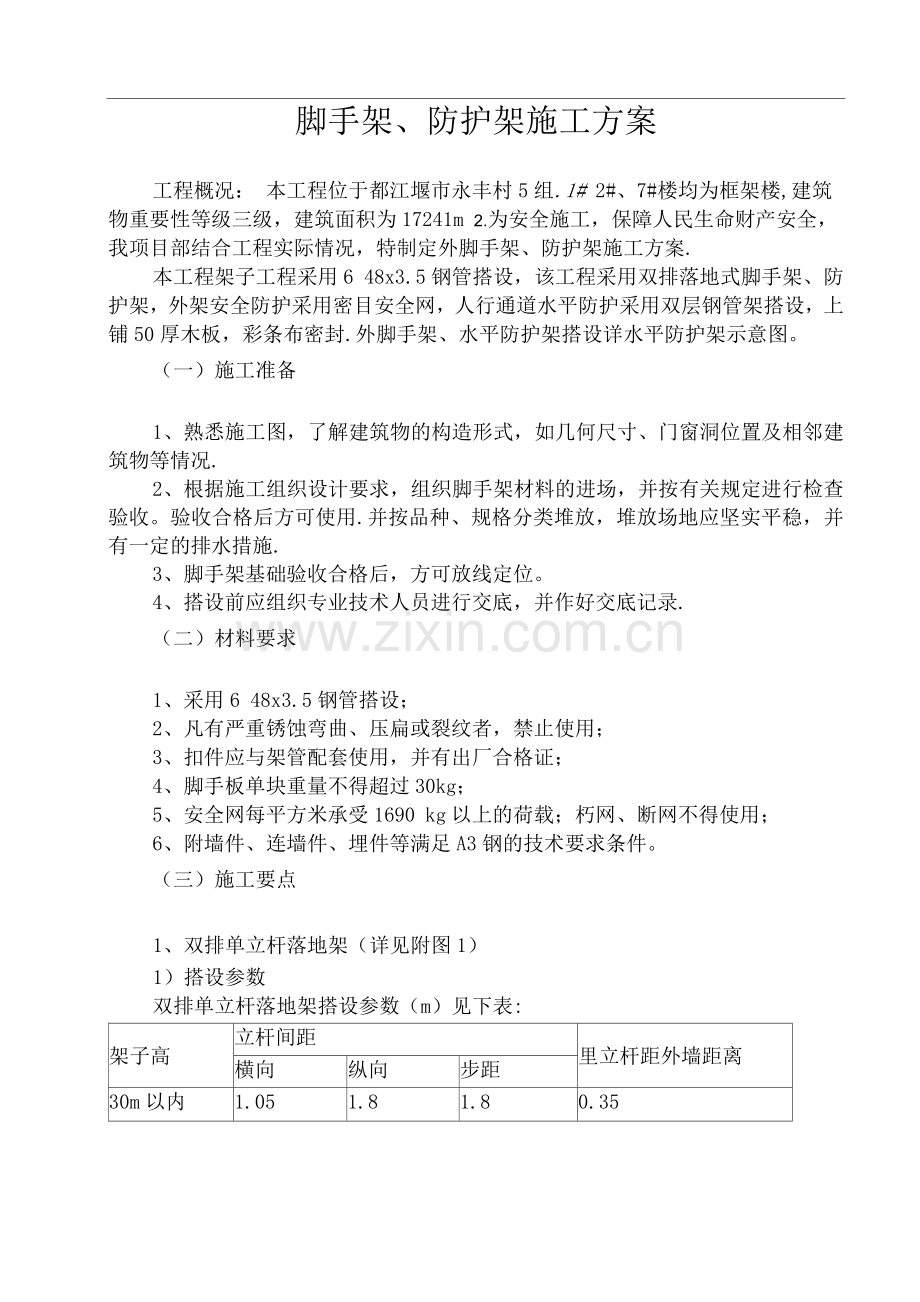

脚手架、防护架施工方案
工程概况： 本工程位于都江堰市永丰村5组.1# 2#、7#楼均为框架楼,建筑物重要性等级三级，建筑面积为17241m 2.为安全施工，保障人民生命财产安全，我项目部结合工程实际情况，特制定外脚手架、防护架施工方案.
本工程架子工程采用6 48x3.5钢管搭设，该工程采用双排落地式脚手架、防护架，外架安全防护采用密目安全网，人行通道水平防护采用双层钢管架搭设，上铺50厚木板，彩条布密封.外脚手架、水平防护架搭设详水平防护架示意图。
（一）施工准备
1、熟悉施工图，了解建筑物的构造形式，如几何尺寸、门窗洞位置及相邻建筑物等情况.
2、根据施工组织设计要求，组织脚手架材料的进场，并按有关规定进行检查验收。验收合格后方可使用.并按品种、规格分类堆放，堆放场地应坚实平稳，并有一定的排水措施.
3、脚手架基础验收合格后，方可放线定位。
4、搭设前应组织专业技术人员进行交底，并作好交底记录.
（二）材料要求
1、采用6 48x3.5钢管搭设；
2、凡有严重锈蚀弯曲、压扁或裂纹者，禁止使用；
3、扣件应与架管配套使用，并有出厂合格证；
4、脚手板单块重量不得超过30kg；
5、安全网每平方米承受1690 kg以上的荷载；朽网、断网不得使用；
6、附墙件、连墙件、埋件等满足A3钢的技术要求条件。
（三）施工要点
1、双排单立杆落地架（详见附图1）
1）搭设参数
双排单立杆落地架搭设参数（m）见下表:
架子高
立杆间距
里立杆距外墙距离
横向
纵向
步距
30m以内
1.05
1.8
1.8
0.35

2) 荷载要求
(1) 装修阶段每步架上荷载不超过2kg/m2，同时，操作层至少间隔三步架。
(2) 扣件紧固力要达到70N.m。
3) 脚手架搭设顺序：
地基处理T安放垫木、底座T竖立杆同时安扫地杆T搭设水平杆T搭设剪刀撑T铺脚手板T安踢脚板及栏杆T挂安全网
4) 脚手架基础要求
脚手架基础必须夯填密实，并设排水坡，经专职安全员检查验收合格后，方可进行脚手架搭设.
5) 脚手架搭设要点
(1) 搭设原则:横平竖直，连结牢固、防护可靠.
(2) 脚手架搭设允许偏差应满足有关规定要求.
(3) 每道剪刀撑宽度为4跨4步，剪刀撑之间间距不大于15m.
(4) 连接点为垂直方向每隔两步，水平间距3〜4根立杆设一处。
(5 )各杆件的搭设
a、搭设立杆：底部立杆应间隔采用长度不同的钢管，相邻立杆的接头应错开，其错开距离不小于5mm,并不得在同一步距内。立杆接头用对接扣件连接。竖第一根立杆时，每6跨应暂时设一根斜撑与地面成对45°〜60.夹角，直至固定杆件搭好后方可视情况拆除。立杆顶应高出女儿墙顶部1m,高出檐上皮不小于1.5m。
b、扫地杆的搭设：每根立杆的底座向上2mm处应设置纵横扫地杆，并用直角扣件与立杆连接.当立杆基础高度不在同一高度时，应将高过的纵向扫地杆向低处延长两跨，并与低跨立杆固定。
c、搭设大横杆：大横杆钢管长度应不小于3跨，其接头用对接扣件连接,接头应错开，不得在同一跨内。大横杆与立柱相交处用直角扣件连接固定.
d、搭设小横杆：双排脚手架的小横杆靠墙装饰面的距离一般为150-2mm ,单排脚手架的小横杆伸入墙内长度不应小于180mm。
当采用钢木脚手板时，小横杆应置于大横杆的上方；凡立杆与大横杆相交处应设置一根小横杆，小横杆距立杆的距离不应大于55mm ,并严禁随意拆除.
e、设置连墙杆：为防止脚手架内、外倾覆，立杆应从第一步大横杆处开始设置刚性固定件与建筑物可靠连接，当脚手架下部设固定件有困难时，可设抛撑,抛撑应采用对接的通长杆件，其上端应用回转扣件固定在外立杆或纵向水平杆上，下端用钢管或缆风绳与脚手架连接固定。
f、搭设剪刀撑:剪刀撑应设置在脚手架外侧，接头宜采用双钢管搭接接头,接头长度不小于1m，并不少于2个回转扣件固定，固定间距不得小于8mm，回转扣件固定应在立杆或小横杆的伸出端上，其交点距中心节点距离不应大于150mm 。
g、安装扣件:连接大横杆的对接扣件，开应朝架子内侧，螺栓向上,以防雨水进入，紧固扣件螺栓时，拧紧力矩一般以39〜49KN。M为宜，最大不超过59KN。m.
h、搭设栏杆的挡脚板：从第二步起，应在脚手架操作层的外侧设置栏杆及挡脚板，上栏杆高度为11.2m,中栏杆距中设置，挡脚板高度不宜小于150mm 。
i、铺设脚手板：为防止坠物，底层满铺50厚木板后，上铺竹胶板和彩条布封闭。操作层脚手板应满铺、铺稳，不得有探头板。钢木脚手板在靠墙一侧及端部应与小横杆绑牢，以防滑出，竹木脚手板对头铺时，每块板端头下面应有小横杆，小横杆离板端不应大于150mm。
j、承重平台与脚手架应分开搭设。
6）脚手架拆除
脚手架使用完毕后，应由专业架子工拆除，拆除应遵守以下原则：
（1）单位工程负责人或项目经理确认后方可拆除，必须编制拆除方案。
（2）脚手架拆除应从上往下，水平方向一步拆完再拆下步.
（3）拆除前应先清除脚手板上的垃圾杂物，清除时严禁从高空向下抛掷。
（4）折除脚手架时，设专人看管，划出安全区，设立警戒标志.
（5）拆外架时，应对墙的饰面做好清洁和保护工作。
（6）如需保留局部脚手架，应附加专项技术措施，经技术负责人批准，安全部门验收后方可使用。
（7）脚手架的拆除顺序是：
折除安全网T挡脚板T脚手板T拆除小横杆T拆除剪刀撑T拆除连墙杆件T拆除大横杆T拆除立杆T拆除斜杆
（四）脚手架的安全与维护
1、操作层及人行通道板必须满铺，板端搁置在小横杆上。在同一排横杆上搭接大于2,严禁出现探头板,脚手板全部用8#元丝绑扎。
2、操作层、人行通道外侧设12mm高安全横杆，采用5厚竹胶板栏板封闭。
3、安全网布设
外脚手架外侧均需张设安全网进行全封闭围护，以保证施工安全。支好后的安全网应能承受160kg的冲击力，凡霉料、有漏孔等不得使用。架设水平安全网时，其伸出宽度应大于2m,外应高于内，搭接牢固，每隔一定距离应用拉绳将斜杆与地面锚拉牢固，安全网应随楼层施工进度上升。
4、防雷电措施
脚手架搭设应远离高压线，在使用期间，严禁与带电体接触.此外，搭设的外脚手架若处于雷雨季节,则应设置避雷措施。
（五）脚手架的一般规定和要求
1、脚手架钢管端部切平整，禁止使用已有严重变形、裂缝和锈蚀的钢管，脚手架配件符合产品规范要求。
2、脚手架搭设前，必须对进场的钢管和配件进行严格的检查，禁止使用规格和质量不符合要求的杆配件.
3、脚手架搭设作业，必须在统一的指挥下，严格按照现行施工规范和方案设计进行，如有更改，必须在征得相关技术负责人的同意，保证脚手架施工安全的前提下进行。
4、工人在架上进行搭设作业时，作业面上宜铺一定数量的脚手板，并临时固定。工人必须戴安全帽，挂好安全绳，不得单人进行较重构件和其他易发生失稳、脱手、碰撞、滑跌等作业。
5、脚手架使用施工荷载不得超过3KN/m2，不得交叉作业，不得作为承料平台，或水平相连.
6、在作业中，禁止随意拆除脚手架基本构件，整体构件和其他构配件，确因操作需要拆除时，需经主管部门同意，采取处理措施后进行，并在作业后予以恢复。
8、工人在架上作业时，应注意加强自我保护，避免发生碰撞，闪失和落物，严禁在架上嬉戏，或坐在架上栏杆上休息，人员上下脚手架，必须走安全通道，严禁樊援脚手架。
9、每班工人架上作业时，先检查有无影响作业安全的问题存在，在排除和解决后，方许开始作业。作业过程中，发现不对现象，应立即停止作业，进行检查，解决后才能恢复正常作业，发现异常危险后，立即通知架上作业人员.
10、在每步架完成作业后，必须将剩余架料和物品移至上或下部架上或室内，每日收工前清理架面，将架面上易坠物收到安全处，作业期间，定时清理水平防护里的垃圾杂物，在任何情况下，严禁自上向下抛扔物品、垃圾.
11、脚手架拆除按照预先确定的顺序拆除，在拆除过程中，凡是已经松开的杆件及时运走，避免误扶、误靠已松脱的连接件，拆下的架料必须及时以安全的方式运走.在拆除过程中，应做好配合协调工作.
（六）脚手架的检查验收和使用管理
1、检查工作阶段
（1）每搭设一个楼层高度；
（2）遇有大风、大雨、大雪等异常天气后；
(3) 使用过程中发现异常后。
2、检查内容
(1) 检查是否按照施工组织设计和规范要求搭设；
(2) 检查节点是否全部扣紧，扭矩达到40—60KN.m ；
(3) 拉杆及安全防护是否达到设计要求；
(4) 钢管；连接是否正确；
(5) 检查垂直度是否满足要求；
(6) 检查是否超载。
3、脚手架验收
由项目工长、质安、专职工长、班组长自检后，由公司组织检查验收。
4、使用管理
脚手架搭好经检验合格后，方投入使用，在使用过程中，设专人负责管理，并设安全督查人员，确保脚手架搭设和使用符合设计和有关规范规定要求，保障施工顺利进行。同时，必须贯彻“健全管理制度、加强管理、保障安全、减少损耗、提高效益”的脚手架管理原则，责任落实到专人，具体由架工班管理，做到确保施工需要，用毕及时归库、清理及维护保养,提高使用速度，加速周转，降低成
本.

铺彩条布密封
满制加板
水平防护架立面示意图
通道宽度
病铺5剧胶合板

都江堰市宏达建设(集团)公司永丰I标段工程项目部年 月 日
