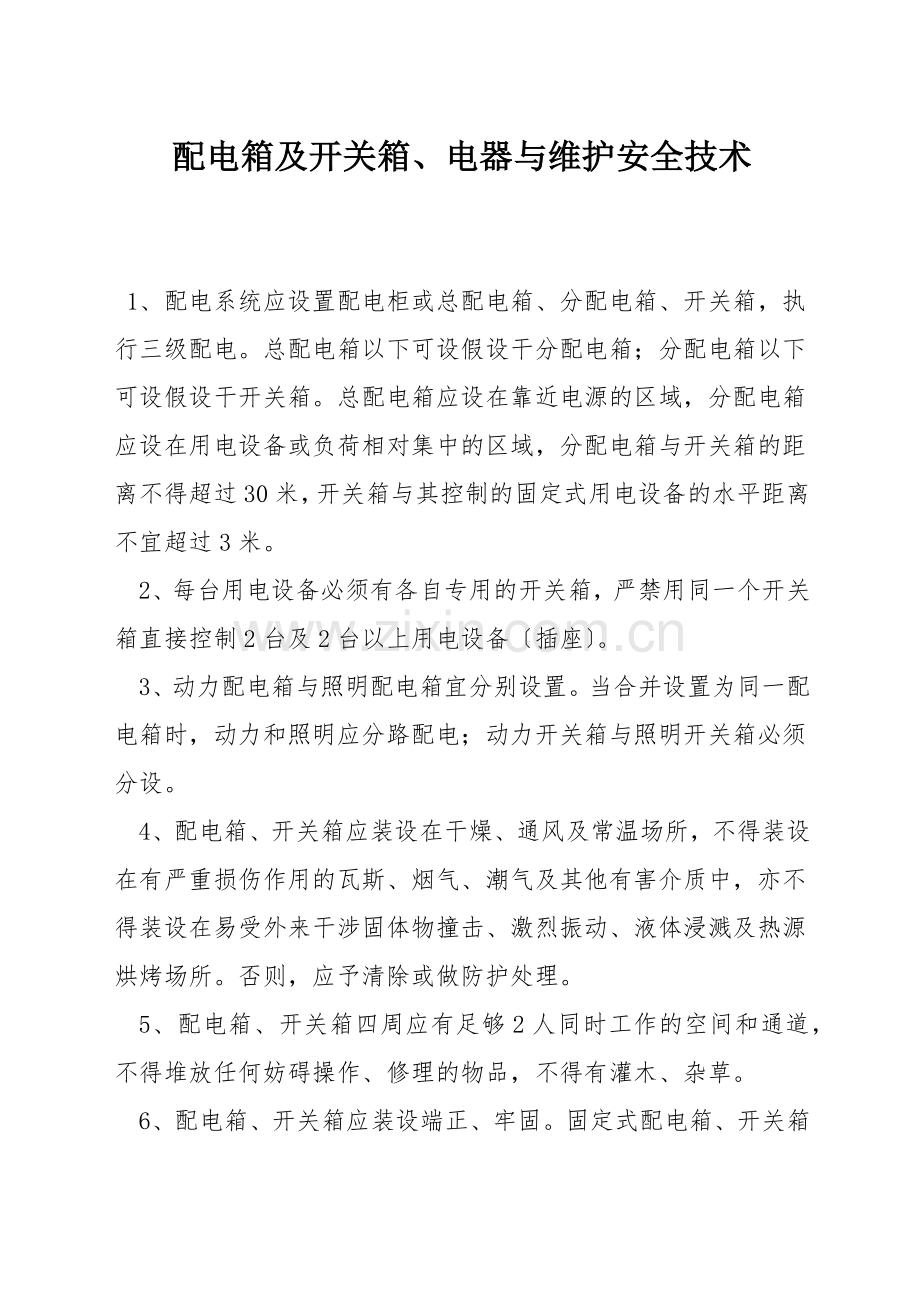

配电箱及开关箱、电器与维护安全技术

1、配电系统应设置配电柜或总配电箱、分配电箱、开关箱，执行三级配电。总配电箱以下可设假设干分配电箱；分配电箱以下可设假设干开关箱。总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不宜超过3米。
2、每台用电设备必须有各自专用的开关箱，严禁用同一个开关箱直接控制2台及2台以上用电设备〔插座〕。
3、动力配电箱与照明配电箱宜分别设置。当合并设置为同一配电箱时，动力和照明应分路配电；动力开关箱与照明开关箱必须分设。
4、配电箱、开关箱应装设在干燥、通风及常温场所，不得装设在有严重损伤作用的瓦斯、烟气、潮气及其他有害介质中，亦不得装设在易受外来干涉固体物撞击、激烈振动、液体浸溅及热源烘烤场所。否则，应予清除或做防护处理。
5、配电箱、开关箱四周应有足够2人同时工作的空间和通道，不得堆放任何妨碍操作、修理的物品，不得有灌木、杂草。

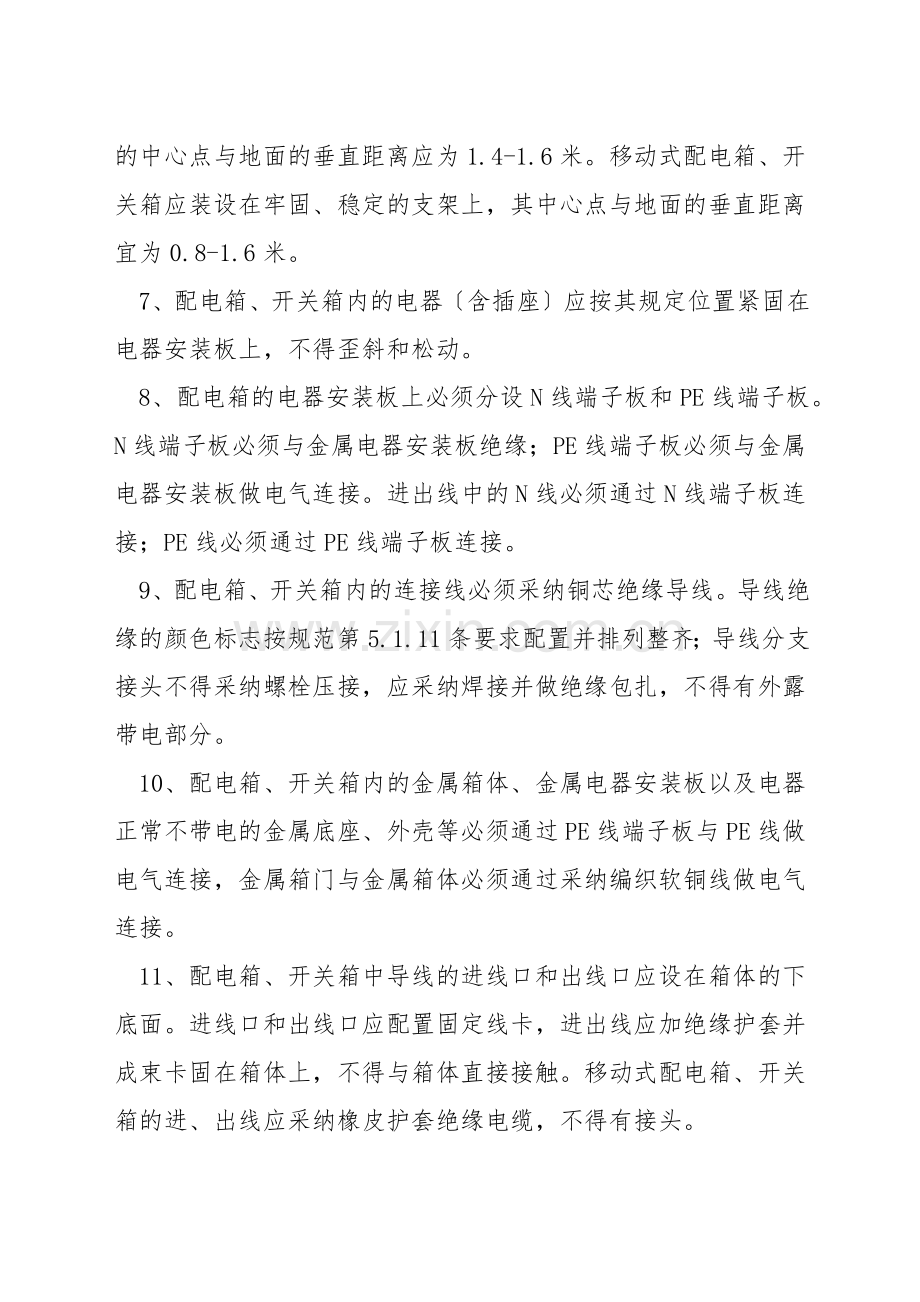

6、配电箱、开关箱应装设端正、牢固。固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4-1.6米。移动式配电箱、开关箱应装设在牢固、稳定的支架上，其中心点与地面的垂直距离宜为0.8-1.6米。
7、配电箱、开关箱内的电器〔含插座〕应按其规定位置紧固在电器安装板上，不得歪斜和松动。
8、配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。
9、配电箱、开关箱内的连接线必须采纳铜芯绝缘导线。导线绝缘的颜色标志按规范第5.1.11条要求配置并排列整齐；导线分支接头不得采纳螺栓压接，应采纳焊接并做绝缘包扎，不得有外露带电部分。
10、配电箱、开关箱内的金属箱体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体必须通过采纳编织软铜线做电气连接。
11、配电箱、开关箱中导线的进线口和出线口应设在箱体的下底面。进线口和出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。移动式配电箱、开关箱的进、出线应采纳橡皮护套绝缘电缆，不得有接头。
12、配电箱、开关箱外形结构应能防雨、防尘。
13、配电箱、开关箱内的电器必须可靠、完好，严禁使用破损、不合格的电器。
14、总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。
15、分配电箱应装设总隔离开关、分路隔离开关以及总断路器、分路断路器或总熔断器、分路熔断器。其设置和选择应符合规范第8.2.2条要求。
16、开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器。当漏电保护器是同时具有短路、过载、漏电保护功能的漏电保护器时，可不装设断路器或熔断器。隔离开关应采纳分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。当断路器是具有可见分断点时，可不另设隔离开关。
17、漏电保护器应装设在总配电箱、开关箱靠近负荷的一侧，且不得用于启动电气设备的操作。
18、漏电保护器的选择应符合国标GB6829—86《剩余电流动作保护器的一般要求》和GB13955《漏电保护器安装和运行的要求》。开关箱内的漏电保护器其额定漏电动作电流应不大于30毫安，额定漏电动作时间应小于0.1S。使用于潮湿和有腐蚀介质场所的漏电保护器应采纳防溅型产品。其额定漏电动作电流应不大于15毫安，额定漏电动作时间应小于0.1S。
19、总配电箱中漏电保护器的额定漏电动作电流应大于30毫安，额定漏电动作时间应大于0.1S，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30毫安秒。
20、总配电箱和开关箱中漏电保护器的极数和线数必须与其负荷侧负荷的相数和线数一致。
21、配电箱、开关箱中的漏电保护器宜采纳无辅助电源型〔电磁式〕产品，或选用辅助电源故障时能自动断开的辅助电源型〔电子式〕产品。当选用辅助电源故障时不能自动断开的辅助电源型〔电子式〕产品，应同时设置缺相保护。
22、漏电保护器应按产品说明书安装、使用。对搁置已久重新使用或连续使用的漏电保护器应逐月检测其特性，发现问题及时修理或改换。
23、配电箱、开关箱的电源进线端严禁采纳插头和插座做活动连接。
24、配电箱、开关箱应有名称、用途、分路标记及系统接线图。箱门应配锁，应由专人负责。同时，应定期检查、修理，检查、修理人员必须是专业电工。检查、修理时
必须按规定穿、戴绝缘鞋、手套，必须使用电工绝缘工具，并应做检查、修理工作记录。
25、所有配电箱、开关箱在使用过程中必须按照以下操作顺序：
〔1〕送电操作顺序：总配电箱-分配电箱-开关箱；
〔2〕停电操作顺序：开关箱-分配电箱-总配电箱〔出现电气故障的紧急状况除外〕
27、对配电箱、开关箱进行定期修理、检查时，必须将其前一级相应的电源隔离开关分闸断电，并悬挂“禁止合闸，有人工作〞停电标志牌，严禁带电作业。
28、配电箱、开关箱内的电器配置和接线严禁随意改动。熔断器的熔体改换时，严禁采纳不符合原规格的熔体代替。漏电保护器天天使用前应启动漏电试验按钮试跳一次，试跳不正常时严禁持续使用。
29、配电箱、开关箱的进线和出线严禁承受外力，严禁与金属尖锐断口、强腐蚀介质和易燃易爆物接触。
