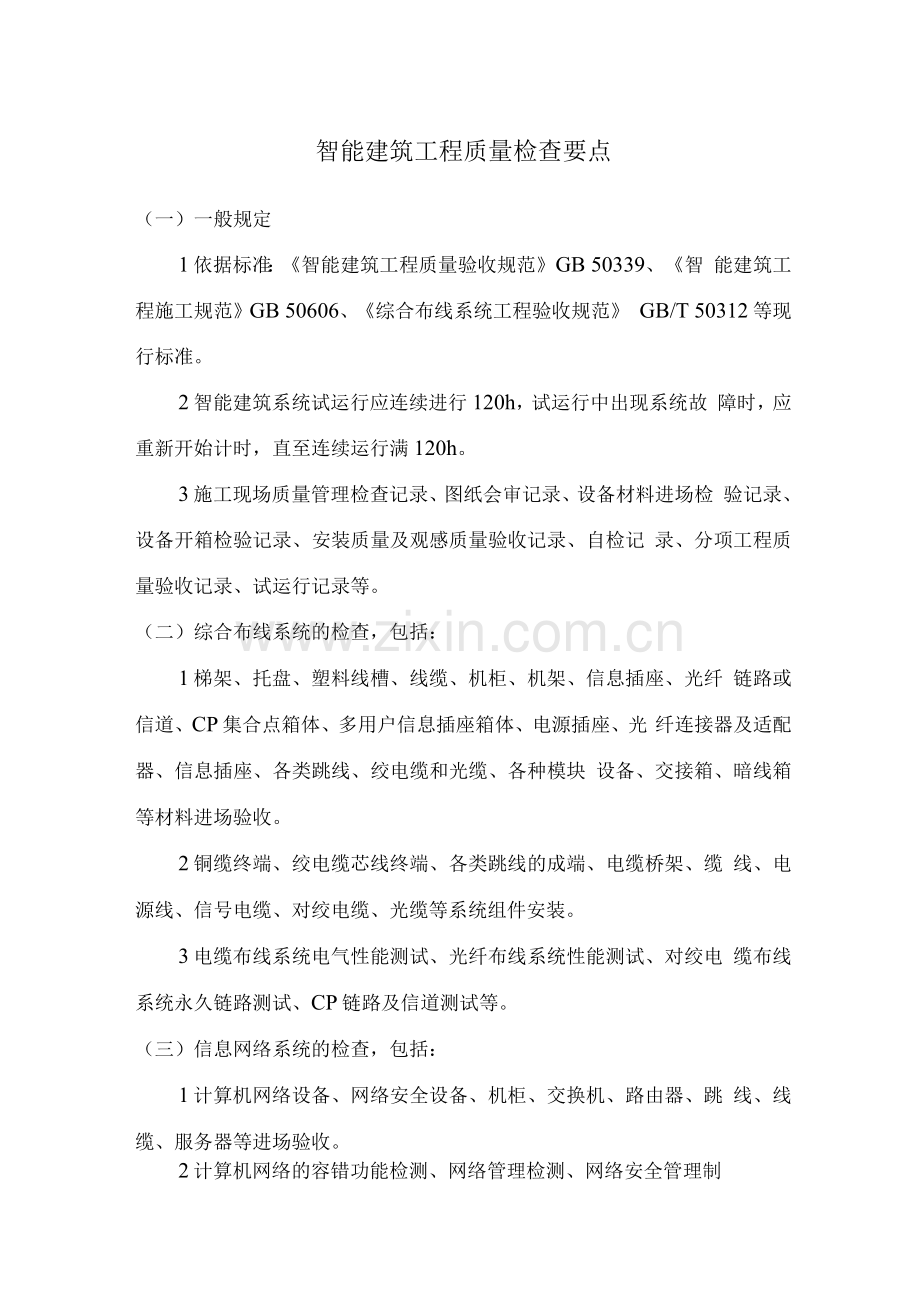

智能建筑工程质量检查要点
（一）一般规定
1依据标准：《智能建筑工程质量验收规范》GB 50339、《智 能建筑工程施工规范》GB 50606、《综合布线系统工程验收规范》 GB/T 50312等现行标准。
2智能建筑系统试运行应连续进行120h，试运行中出现系统故 障时，应重新开始计时，直至连续运行满120h。
3施工现场质量管理检查记录、图纸会审记录、设备材料进场检 验记录、设备开箱检验记录、安装质量及观感质量验收记录、自检记 录、分项工程质量验收记录、试运行记录等。
（二）综合布线系统的检查，包括：
1梯架、托盘、塑料线槽、线缆、机柜、机架、信息插座、光纤 链路或信道、CP集合点箱体、多用户信息插座箱体、电源插座、光 纤连接器及适配器、信息插座、各类跳线、绞电缆和光缆、各种模块 设备、交接箱、暗线箱等材料进场验收。
2铜缆终端、绞电缆芯线终端、各类跳线的成端、电缆桥架、缆 线、电源线、信号电缆、对绞电缆、光缆等系统组件安装。
3电缆布线系统电气性能测试、光纤布线系统性能测试、对绞电 缆布线系统永久链路测试、CP链路及信道测试等。
（三）信息网络系统的检查，包括：
1计算机网络设备、网络安全设备、机柜、交换机、路由器、跳 线、线缆、服务器等进场验收。

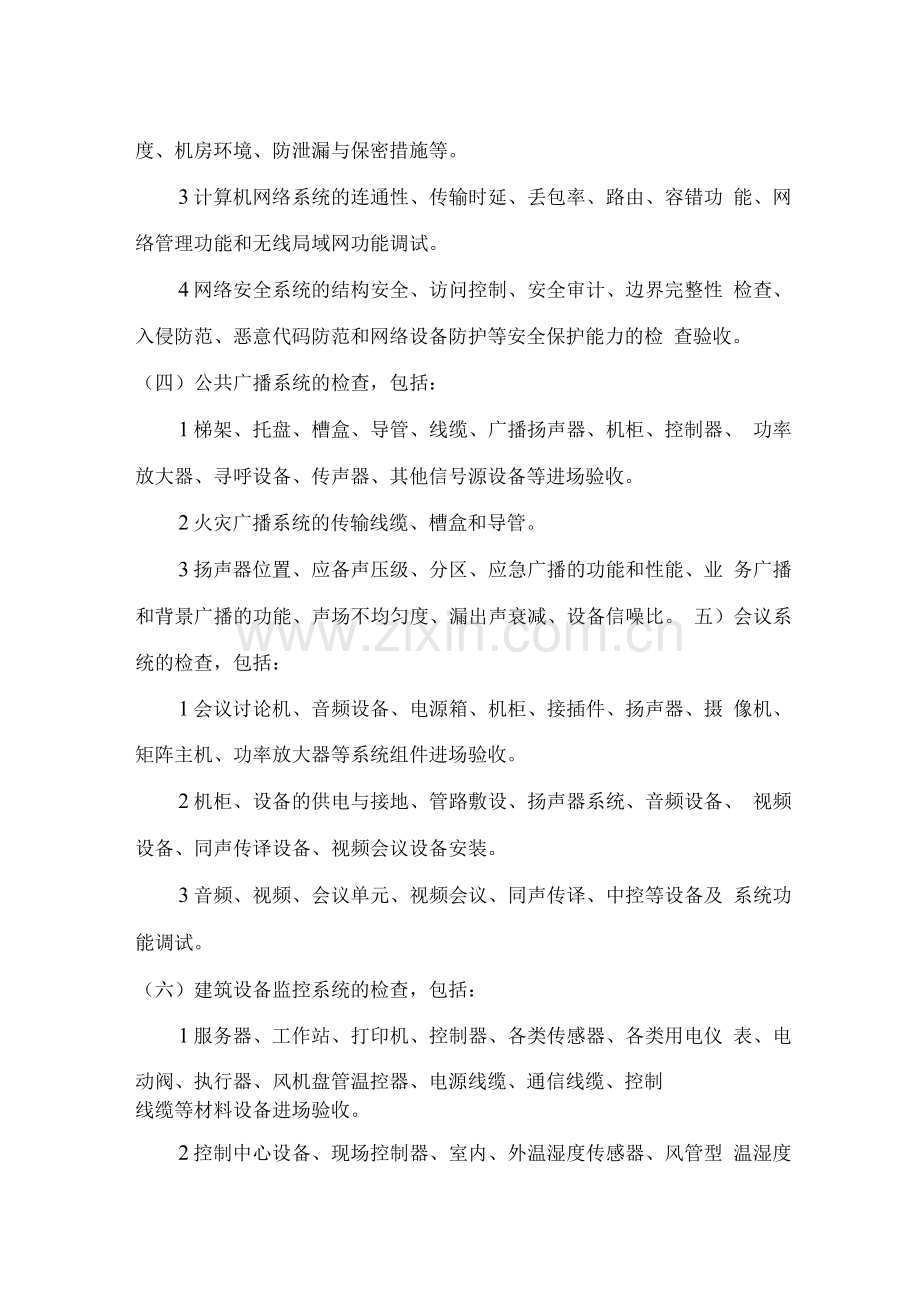

2计算机网络的容错功能检测、网络管理检测、网络安全管理制
度、机房环境、防泄漏与保密措施等。
3计算机网络系统的连通性、传输时延、丢包率、路由、容错功 能、网络管理功能和无线局域网功能调试。
4网络安全系统的结构安全、访问控制、安全审计、边界完整性 检查、入侵防范、恶意代码防范和网络设备防护等安全保护能力的检 查验收。
（四）公共广播系统的检查，包括：
1梯架、托盘、槽盒、导管、线缆、广播扬声器、机柜、控制器、 功率放大器、寻呼设备、传声器、其他信号源设备等进场验收。
2火灾广播系统的传输线缆、槽盒和导管。
3扬声器位置、应备声压级、分区、应急广播的功能和性能、业 务广播和背景广播的功能、声场不均匀度、漏出声衰减、设备信噪比。 五）会议系统的检查，包括：
1会议讨论机、音频设备、电源箱、机柜、接插件、扬声器、摄 像机、矩阵主机、功率放大器等系统组件进场验收。
2机柜、设备的供电与接地、管路敷设、扬声器系统、音频设备、 视频设备、同声传译设备、视频会议设备安装。
3音频、视频、会议单元、视频会议、同声传译、中控等设备及 系统功能调试。
（六）建筑设备监控系统的检查，包括：
1服务器、工作站、打印机、控制器、各类传感器、各类用电仪 表、电动阀、执行器、风机盘管温控器、电源线缆、通信线缆、控制
线缆等材料设备进场验收。
2控制中心设备、现场控制器、室内、外温湿度传感器、风管型 温湿度传感器、水管温度传感器、风管型压力传感器、水管型压力与 压差传感器、风压压差开关、水流开关、水流量传感器等系统组件安 装。
3冷热源系统的群控调试、空调机组的调试、风机盘管的调试、 送排风机的调试、给排水系统的调试、变配电系统的调试、照明系统 的调试、系统联合调试。
七）安全技术防范系统的检查，包括：
1梯架、托盘、槽盒、导管、线缆、矩阵切换控制器、数字矩阵、 网络交换机、摄像机、控制器、报警探头、存储设备、显示设备等材 料设备进场验收。
2视频安防监控系统、入侵报警系统、入控制系统、停车库 （场）管理系统、访客（可视）对讲、电子巡 管理、安全防范等系 统的控制设备安装。
3入侵报警系统、视频安防系统、出入控制系统、停车库（场） 管理等系统调试以及相关系统的联合调试。
（八）机房工程的检查，包括：
1电气线缆及设备、装饰装修材料、防静电活动地板、配电装置、 成排灯具、不间断电源设备、机柜等材料设备进场验收。
2机房工程中的电气装置、地面、活动地板的防静电、电源线、 信号线接地线、等电位连接带、配电装置、成排灯具、机柜等安装。
3室内装饰装修、线缆路由的冗余、供配电系统、不间断电源供
电时延、静电防护措施、机房防雷接地等项目的检查、检测。
