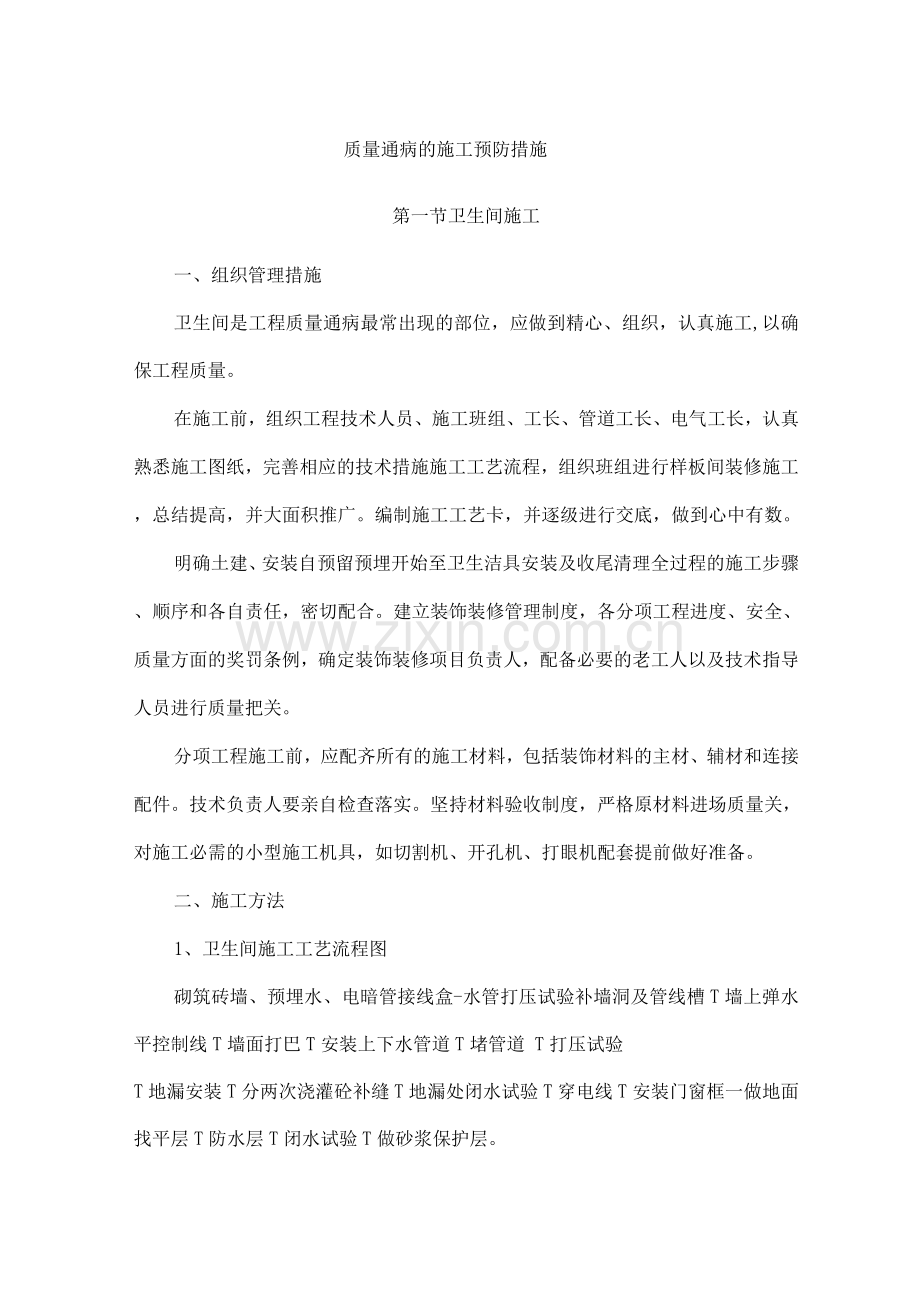

质量通病的施工预防措施
第一节卫生间施工
一、组织管理措施
卫生间是工程质量通病最常出现的部位,应做到精心、组织,认真施工,以确保工程质量。
在施工前,组织工程技术人员、施工班组、工长、管道工长、电气工长,认真熟悉施工图纸,完善相应的技术措施施工工艺流程,组织班组进行样板间装修施工,总结提高,并大面积推广。编制施工工艺卡,并逐级进行交底,做到心中有数。
明确土建、安装自预留预埋开始至卫生洁具安装及收尾清理全过程的施工步骤、顺序和各自责任,密切配合。建立装饰装修管理制度,各分项工程进度、安全、质量方面的奖罚条例,确定装饰装修项目负责人,配备必要的老工人以及技术指导人员进行质量把关。
分项工程施工前,应配齐所有的施工材料,包括装饰材料的主材、辅材和连接配件。技术负责人要亲自检查落实。坚持材料验收制度,严格原材料进场质量关,对施工必需的小型施工机具,如切割机、开孔机、打眼机配套提前做好准备。
二、施工方法
1、卫生间施工工艺流程图
砌筑砖墙、预埋水、电暗管接线盒-水管打压试验补墙洞及管线槽T墙上弹水平控制线T墙面打巴T安装上下水管道T堵管道 T打压试验
T地漏安装T分两次浇灌砼补缝T地漏处闭水试验T穿电线T安装门窗框一做地面找平层T防水层T闭水试验T做砂浆保护层。

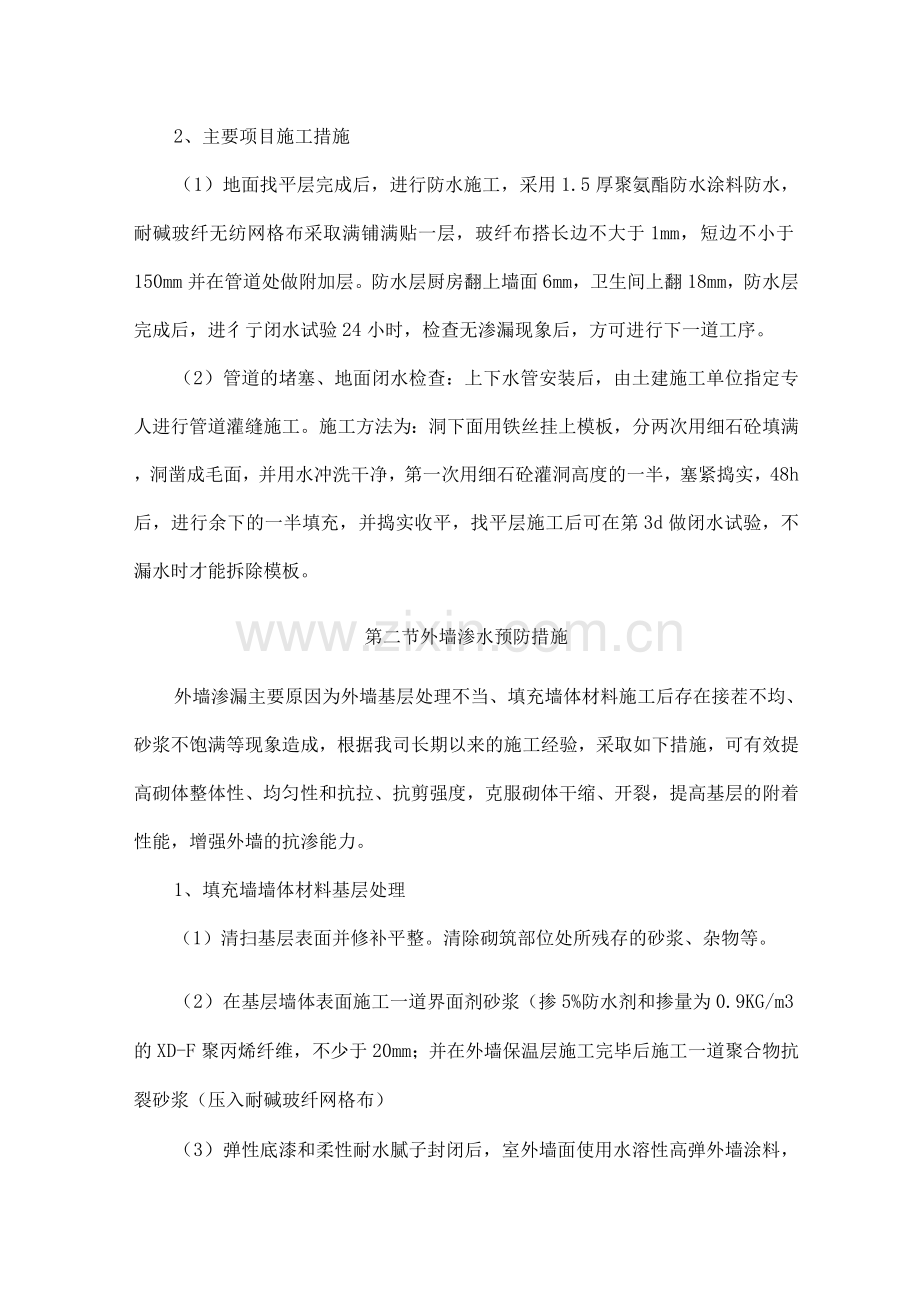

2、主要项目施工措施
(1)地面找平层完成后,进行防水施工,采用1.5厚聚氨酯防水涂料防水,耐碱玻纤无纺网格布采取满铺满贴一层,玻纤布搭长边不大于1mm,短边不小于150mm并在管道处做附加层。防水层厨房翻上墙面6mm,卫生间上翻18mm,防水层完成后,进彳亍闭水试验24小时,检查无渗漏现象后,方可进行下一道工序。
(2)管道的堵塞、地面闭水检查:上下水管安装后,由土建施工单位指定专人进行管道灌缝施工。施工方法为:洞下面用铁丝挂上模板,分两次用细石砼填满,洞凿成毛面,并用水冲洗干净,第一次用细石砼灌洞高度的一半,塞紧捣实,48h后,进行余下的一半填充,并捣实收平,找平层施工后可在第3d做闭水试验,不漏水时才能拆除模板。
第二节外墙渗水预防措施
外墙渗漏主要原因为外墙基层处理不当、填充墙体材料施工后存在接茬不均、砂浆不饱满等现象造成,根据我司长期以来的施工经验,采取如下措施,可有效提高砌体整体性、均匀性和抗拉、抗剪强度,克服砌体干缩、开裂,提高基层的附着性能,增强外墙的抗渗能力。
1、填充墙墙体材料基层处理
(1)清扫基层表面并修补平整。清除砌筑部位处所残存的砂浆、杂物等。
(2)在基层墙体表面施工一道界面剂砂浆(掺5%防水剂和掺量为0.9KG/m3的XD-F聚丙烯纤维,不少于20mm;并在外墙保温层施工完毕后施工一道聚合物抗裂砂浆(压入耐碱玻纤网格布)
(3)弹性底漆和柔性耐水腻子封闭后,室外墙面使用水溶性高弹外墙涂料,施工时要注意墙体接缝部分平整。
2、页岩空心砖及实心砖填充墙控裂抗渗措施
(1)砖墙长超过层高2倍时,在墙长1/2处设置钢筋砼构造柱,留下马牙槎,并将构造柱与框架梁传统刚性节点改为柔性节点,使其既能抵抗地震时的水平推力,又消除柱两侧墙体压应力集中导致的剪切变形开裂。砖墙高度大于4米时,在墙体半高部位设钢筋砼水平系梁,以提高整体性和抗震能力。
(2)材料进厂后需有完整的相关资料,方可上墙,并及时现场见证取样检测。
(3)砌筑前将砖淋水,将表层30mm深处含水率控制在10% ~ 15%。
(5)砂浆稠度按80~ 1mm控制,水平缝采用平铺砂浆揉动挤压法砌筑,砌一块砌块铺一次灰;竖向灰缝采用护浆卡护缝,捣实砂浆法施工。
(6)砌筑过程中,砖砌体与框架柱、剪力墙的节点缝逐皮填实砂浆后,再每侧划入30mm深;用嵌缝抹子将内外灰缝原浆压实,以封闭毛细孔。
(7)对穿越墙的通风空调管道,在砌筑时准确预留孔洞,严禁遗漏;对消防、给水系统穿越墙体的管道,用成孔机在墙体上打孔,并埋设钢套管。各种管道应在地上入户处设置揉性防水套管,以防渗漏。
(8)外墙抹灰前,在墙与柱、墙与梁节点缝处,采用TS20建筑胶粘贴抗酸碱玻璃纤维网,每边搭压宽度不小于1mm。然后用喷雾器将墙体稍加湿润,待无水珠后用空气泵喷涂界面剂砂浆。
面层采用聚合物抗裂砂浆,抹灰厚度不大于5mm,原浆压实抹光。外墙面砖采用TS20建筑胶为结合层,以达到外墙防渗抗裂的目的。
第三节特殊过程
1. 大体积混凝土施工
本工程主楼基础采用机械钻孔桩基础,车库基础采用5mm厚筏板基础。
(1)过程模拟:采用试验方法进行模拟,对混凝土的水化升温、降温速率、混凝土的极限拉伸强度、混凝土收缩率、约束条件等参数进行理论验算,确定符合要求的参数。
(2)施工过程控制
a、根据过程模拟所确定的过程参数,编写过程工艺方案及技术交底。
b、严格按照工艺方案或者技术交底施工,并对人员、设备及工艺参数严格控制,并做好相应的记录。
c、对特殊过程进行连续监控,配备必要的监测装置。如温度计。
d、按规定的时间间隔(一般为三个小时),进行特殊过程确认。
2. 结构防水工程
本工程地下室底板(除筏板外)为结构自防水板。
(1)过程模拟:采用试制方法进行模拟,试制三组混凝土试块,并对混凝土试块的配合比、骨料级配、原材料质量等参数进行验证,确定符合要求的参数。
(2)施工过程控制
a、根据过程模拟所确定的过程参数,编写技术交底。
b、严格按照技术交底施工,并对人员、设备及工艺参数严格控制,并做好相应的记录。
c、对特殊过程进行连续监控,配备必要的监测装置。如温度计。
d、按规定的时间(地下室底板混凝土浇筑后7天,地下室结构施工完毕),进彳亍特殊过程确认。
质量通病预防措施
1、填充墙与框架梁、柱间抹灰开裂
现象
墙面的抹灰后,过一段时间,墙体沿铪柱、梁的接触部位开裂。
酿成原因:
填充墙的材质与梁、柱的材质不一样,因此吸收水份时的程度不一样而造成收缩开裂。
预控手段:
在填充墙与梁接触的部位用浆砌45°滚砖一线。
抹灰前用钢丝网订在填充墙与梁、柱的交界处。
墙体表面涂灰、松散应在抹灰前认真清扫干净,提前二天浇水(2~3次),抹灰时再浇水湿润一遍。
抹混后砂浆时应先刷一道301胶素水泥浆,301胶掺量为水泥重量的10〜15%,紧接着抹灰层砂浆。
2、抹灰面不平,阴阳角不垂直、不方正
酿成原因:
抹灰前挂线、做灰饼和冲筋不认真,阴阳角两边没有冲筋,影响阴阳角的垂直。
预控手段:
按规矩将房间找方,挂线找垂直和贴灰饼(灰饼距离1.5〜2m—个)。
冲筋宽度为10cm左右,其厚度与灰饼相平。为了便于操作和保证阴阳角垂直方正,必须在阴阳角两边都冲灰筋一道;抹出的灰筋应用长木杠依照灰饼标志上下刮平;木杠受潮变形后要及时修正。
抹灰时如果冲筋较软,容易破坏灰筋,抹灰后墙面凹凸不平;但也不宜在灰筋过干后进行抹灰,以免出现灰筋高出抹灰表面。
抹阴阳角时,应随时用方尺检查角的方正,不方正时应及时修正。抹阴角砂浆稠度应稍小,要用阴角抹子上下窜平窜直,尽量多压几遍,避免裂缝和不垂直、不方正。
3、雨篷、窗等抹灰饰面在水平和垂直方向不一致
酿成原因:
在结构施工中,现浇混凝土和构件安装偏差过大,抹灰不易纠正;或抹灰前未拉水平和垂直通线,施工误差较大所致。
预控手段:
在结构施工中,现浇混凝土或构件安装都应在水平和垂直两个方向拉通线,找平找直,减少结构安装偏差。
安窗框前应根据窗间距找出各窗的中心线和窗台的水平通线,按中心线和水平线立窗框。
抹灰前应在阳台、阳台分户隔墙板、雨篷、柱垛、窗台等处在水平和垂直方向拉通线找平找正,每步架贴灰饼,再进行抹灰。
4、电气管路敷设通病:
管路管不齐,套丝乱扣,管进入箱盒不一致,钢管管出现毛刺,弯曲半径不够,有扁凹、开裂和严重锈蚀现象,该进行防腐处理的未做,墙面地面敷设管路出现裂纹。
原因分析:
锯管管不齐,是因为操作时,钢锯不垂直和不正所导致;套丝乱扣的原因是板牙掉出或缺乏润滑油;管入箱盒长短不一致是由于箱盒外边未用锁,箱盒内又没有设挡板而造成;管有毛刺是由于锯管后未用锉刀打光;弯曲半径太小是因为煨管肘出弯太急;弯管器的槽过宽也会出现管子弯扁,表面凹裂现象;墙地面出现裂缝是因为管路的保护层太薄引起,在受力的情况下出现裂缝。
预防措施:
锯管时,人必须站稳,手腕不颤动,出现马蹄时,可用板锉锉平,然后再用圆锉将管锉成喇叭。套丝时应先检查板牙是否符合规格、标准并应加润滑油。管入箱盒时可在外部加锁母,吊顶配管时必须在箱盒内外用锁母锁定。配电箱入管较多时,可在箱内设置一块平档板将入箱的管子顶住,待管路固定后,拆去此板确保管入箱一致。
管子煨弯时应用定型的弯管器,随着煨弯向后移动煨弯器,使煨出的弯平滑,敷设管路时,保护层一定要大于15mm以上,这样才能避免出现裂缝现象。
5、金属管线保护地线和防腐通病:金属管线保护地线截面不够,焊接面太小,达不到标准,煨弯及焊接处刷防腐漆有遗漏。
原因分析:
金属管线敷设焊接地线时,对焊接地线的作用和重要性概念不清,对金属管线刷防锈漆的目的、部位不明确。
预防措施:
金属管线接头处,用6mm直径以上的钢筋焊接,双面满焊,焊接长度要求达到跨接地线直径的6倍以上。金属管线刷防腐漆除了直接埋设在混凝土中可免刷外,其它部位均应进行防腐处理,另外防雷接地线的各焊接处,清除皮后,刷防锈漆,最后再刷银粉。
6、箱盒安装质量通病:
箱盒安装标高不一致,箱盒开孔不整齐,铁盒变形,现浇混凝土墙内箱盒移位,安装电器后,箱盒内赃物未清除。
原因分析:
稳箱盒时未参照土建装修预放的统一水平线控制标高,尤其是在现浇混凝土墙、柱内配管的模板放平线未找一致。铁箱盒用电气焊切割开孔,致使箱盒变形,孔径不规矩。土建施工时模板变形或移动,而使箱盒移位。安装电器时没有清除残存物及箱盒的赃物和灰砂。
预防措施:
稳箱盒找标高时,可以参照土建装修统一预放的水平线,在混凝土墙、柱内稳箱盒时,除参照钢筋上的标高点外,还应与土建技术人员联系定位,用经纬仪或其它方法测定出标高,以确定室内各点地平线。稳装现浇混凝土墙内的箱盒时,应与钢筋网先连接牢固,并在后面加撑子,使之能被模板顶牢,不易移位。箱盒开眼孔,必须用专用的开孔工具,保持箱盒眼孔整齐。穿线前应先清除箱盒内灰渣,再刷道防锈漆。穿线后,用接线盒的盖板将盒子临时盖好,盒盖周边要小于插座或开关的面板,但应大于盒子,待土建装修喷浆完成后,再拆除盒子盖,安装电器、灯具,这样可以保持盒内干净。
7、管内穿线质量通病
先穿线后带护,或者根本不带护。导线背扣或死扣,损伤绝缘层。相线未进开关,螺灯头相线未到灯头的舌簧上。穿线过程中弄脏经油漆粉刷好的墙面和顶板(棚),穿线不分颜色。
原因分析:
穿线前放线时,将整盘线往外抽拖,引起螺旋形圈集中,出现背扣,导线任意在地上拖拉而被弄脏,操作人员手脏。相线和零线因使用同一颜色的导线,不易区别,而且在断线、留头时没有严格做好记号,以防止相线和零线混淆不清,结果相线未进开关,也未安在螺灯头的舌簧上。
预防措施:
穿线之前应严格戴好护,管无丝扣的可戴塑料内护,放线时应采用正确的方法(如放线架等)就不会出现螺圈及防止背扣、拖地弄脏导线。为做到相线、零线、地线不混淆,必须采用不同颜色的导线,按要求PE(接地保护线)为黄绿双色线,其余一般N (零线)为浅蓝色,L1为黄色,L2为绿色,L3红色。
8、导线连接质量通病
剥除导线的绝缘层是损伤线芯;焊接连接时焊料不饱满;多芯导线连接及连接设备、器具时未用接线端子;压接线鼻子时,压接不牢固;单芯导线接在设备端子上时,压头不满圈,不用弹簧垫圈造成接点松动。
原因分析:
用刀刃切割导线绝缘层时不注意伤线芯。导线焊接时,清理表面不彻底,焊接温度不够,焊接不饱满,表面无光泽。压接线鼻子时,压接不规范不按操作规程作。导线和设备、器具压接时,压得不紧,不加弹簧垫。
预防措施:
剥切导线塑料绝缘层时,应用专用剥线钳,剥切多芯导线时,刀刃禁止直角切割,要以斜角剥切。多股导线与设备、器具连接时,必须压接线鼻子或接线端子,且压接线鼻子时,须按正确的压接方法进行。在设备、器具的端子接线时必须加弹簧垫,弹簧垫应镀锌处理,不允许将多股导线自身缠圈压接。
9、开关、插座安装质量通病
金属盒子生锈腐蚀,盒内有不干净的灰渣,面板四周的墙面有损坏;安装不牢固,面板有松动,面板被污染;插座不按左零右火
上接地的接线方式;
原因分析:
各种铁制盒子未作镀芯处理。墙面抹灰时只注意大面积的情况,忽视盒子周边的修整,安装面板时损坏墙面。施工工序颠倒、安装面板太早在粉刷墙面时使面板污染,面板安装时未上紧螺丝。电工在插座接线时不明白施工工艺,不懂规范标准要求。
预防措施:
在安装开关、插座时,应先扫净盒内灰渣脏土,铁盒应焊好接地线后进行防腐处理。各种箱盒的边宜用高标号的水泥砂浆抹。土建装修完成后方可安装面板并上紧螺丝。开关、插座的接线必须压紧牢固,相线、零线、接地线一定按规范做,接线前分清导线的相、火、地线再进行接线:左零、右火、上接地。
10、配电箱、控制箱安装质量通病
箱体不方正,贴脸和门扇变形;贴脸或箱体底部与墙面不密贴;
箱内接线不规范,配线混乱;箱体未接地;
原因分析:
厂家箱体生产时未校正,在运输、搬运及安装过程中造成变形,安装过程时不注意保护贴脸和门扇。稳装箱体时与装修面不水平,土建的墙面不平等。箱内接线方法不对,顺序及排列不好。忽略箱体的接地。
预防措施:
出厂时对配电箱进行验收,在搬运过程中不能就地拖拉及摔倒损坏,贮存要分层摆放,其上方不能负重,固定箱体时不得造成变形。箱体安装嵌入深度要与墙面一致,土建墙面要找平。接线前要考虑到箱内开关的位置及线路的走向排列,做到线路横平竖直,整齐美观。箱体必须接地,接地线为不小于6mm2的铜芯软线。
11、灯具安装质量通病
吊顶上嵌入灯具安装不牢,灯具接线、螺灯头接线不对;
原因分析:
没有专用固定吊筋或吊筋过小,导线未分色也未校查清楚。
预防措施:
对于较重的灯具要设专用吊筋,一般灯具要在灯具固定的位置将吊顶加固处理,固定灯具的螺栓或螺钉要上牢。导线要按规定分色,按图纸及规范要求查清后在接线,螺灯头要将相线接在舌簧上。
12、用电设备电气线路敷设质量通病
予留予埋电气管线位置与用电设备的电源进线位置相距较远;
穿线时留出的导线太短造成接线困难;线路出处的金属管未做接地处理或处理不当;管处不做弯头;
原因分析:
对用电设备的电源进线位置及高度不了解,对规范的规定不了解。
预防措施:
必须了解用电设备的工装图、设备电源进线位置及高度情况,必要时请建设单位或设备生产厂家进行交底或签认。熟悉规范必须对金属电线保护管做接地处理并在管处装设防尘(防水)弯头。
