《液压传动与控制》模拟试卷及答案.doc

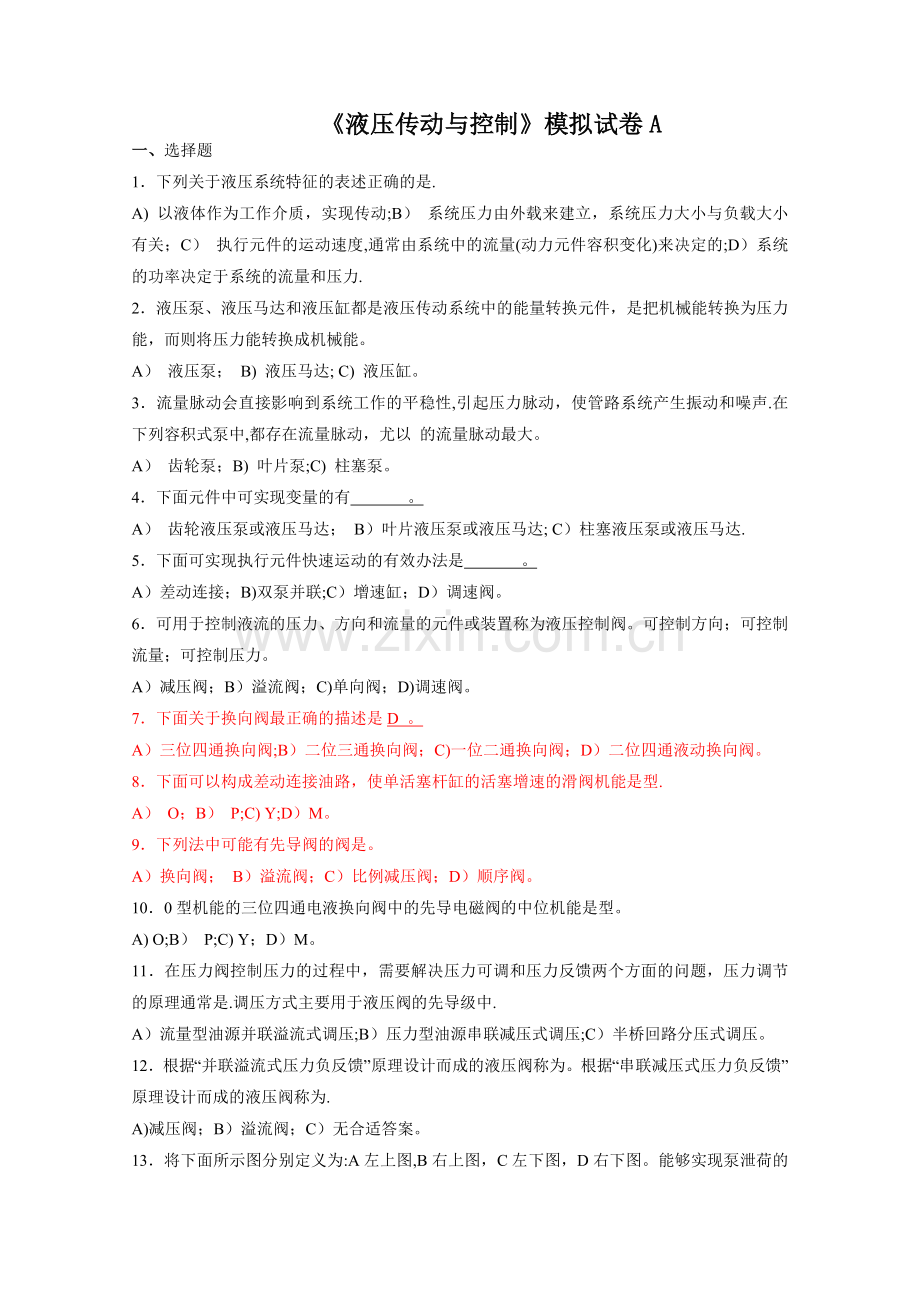

《液压传动与控制》模拟试卷A
一、选择题
1．下列关于液压系统特征的表述正确的是.
A) 以液体作为工作介质，实现传动;B） 系统压力由外载来建立，系统压力大小与负载大小有关；C） 执行元件的运动速度,通常由系统中的流量(动力元件容积变化)来决定的;D）系统的功率决定于系统的流量和压力.
2．液压泵、液压马达和液压缸都是液压传动系统中的能量转换元件，是把机械能转换为压力能，而则将压力能转换成机械能。
A） 液压泵； B) 液压马达; C) 液压缸。
3．流量脉动会直接影响到系统工作的平稳性,引起压力脉动，使管路系统产生振动和噪声.在下列容积式泵中,都存在流量脉动，尤以 的流量脉动最大。
A） 齿轮泵；B) 叶片泵;C) 柱塞泵。
4．下面元件中可实现变量的有 。
A） 齿轮液压泵或液压马达； B）叶片液压泵或液压马达; C）柱塞液压泵或液压马达.
5．下面可实现执行元件快速运动的有效办法是 。
A）差动连接；B)双泵并联;C）增速缸；D）调速阀。
6．可用于控制液流的压力、方向和流量的元件或装置称为液压控制阀。可控制方向；可控制流量；可控制压力。
A）减压阀；B）溢流阀；C)单向阀；D)调速阀。
7．下面关于换向阀最正确的描述是D 。
A）三位四通换向阀;B）二位三通换向阀；C)一位二通换向阀；D）二位四通液动换向阀。
8．下面可以构成差动连接油路，使单活塞杆缸的活塞增速的滑阀机能是型.
A） O；B） P;C) Y;D）M。
9．下列法中可能有先导阀的阀是。
A）换向阀； B）溢流阀；C）比例减压阀；D）顺序阀。
10．0型机能的三位四通电液换向阀中的先导电磁阀的中位机能是型。
A) O;B） P;C) Y；D）M。
11．在压力阀控制压力的过程中，需要解决压力可调和压力反馈两个方面的问题，压力调节的原理通常是.调压方式主要用于液压阀的先导级中.
A）流量型油源并联溢流式调压;B）压力型油源串联减压式调压;C）半桥回路分压式调压。
12．根据“并联溢流式压力负反馈”原理设计而成的液压阀称为。根据“串联减压式压力负反馈”原理设计而成的液压阀称为.
A)减压阀；B）溢流阀；C）无合适答案。

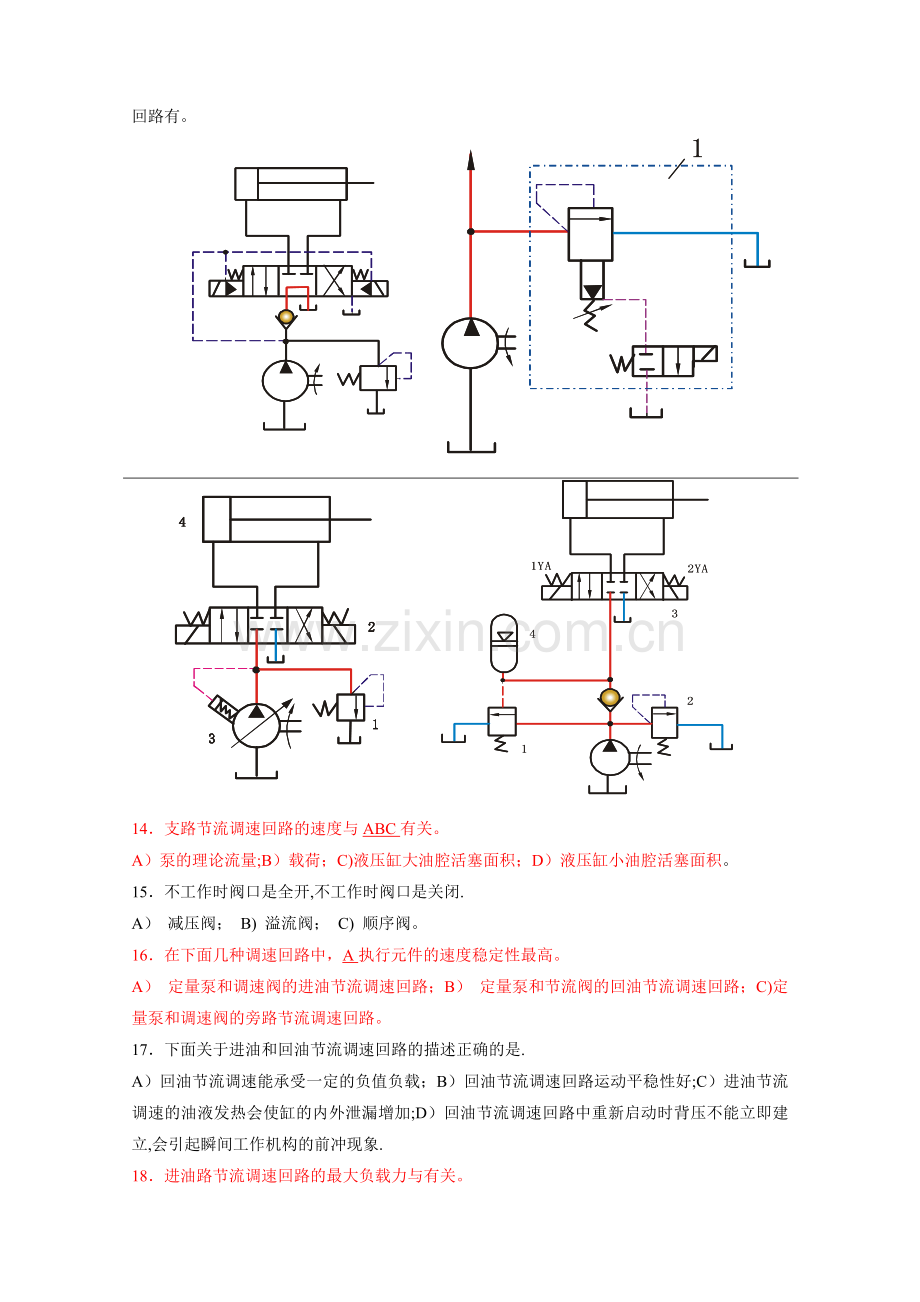

13．将下面所示图分别定义为:A左上图,B右上图，C左下图，D右下图。能够实现泵泄荷的回路有。

14．支路节流调速回路的速度与ABC有关。
A）泵的理论流量;B）载荷；C)液压缸大油腔活塞面积；D）液压缸小油腔活塞面积。
15．不工作时阀口是全开,不工作时阀口是关闭.
A） 减压阀； B) 溢流阀； C) 顺序阀。
16．在下面几种调速回路中，A执行元件的速度稳定性最高。
A） 定量泵和调速阀的进油节流调速回路；B） 定量泵和节流阀的回油节流调速回路；C)定量泵和调速阀的旁路节流调速回路。
17．下面关于进油和回油节流调速回路的描述正确的是.
A）回油节流调速能承受一定的负值负载；B）回油节流调速回路运动平稳性好;C）进油节流调速的油液发热会使缸的内外泄漏增加;D）回油节流调速回路中重新启动时背压不能立即建立,会引起瞬间工作机构的前冲现象.
18．进油路节流调速回路的最大负载力与有关。
A）溢流阀的调定压力；B）泵的出口压力；C）液压缸大油腔活塞面积;D）液压缸小油腔活塞面积。
19．将一调速阀与节流阀串联，调速阀在前，节流阀在后，在系统正常工作的条件下，节流阀出口的流量。
A）变化；B)恒定;C）为零
20．减压阀进口的压力为10MPa，调定压力为5MPa，出口压力为。若进口压力为4MPa，调定压力为5MPa,出口压力为.若进口的压力为10MPa，调定压力为12MPa,出口压力为.
A） 4MPa； B） 5MPa；C） 10MPa；D）无合适答案。
21.拟定液压系统时，应对系统的安全性和可靠性予以足够的重视。为防止过载，是必不可少的.为避免垂直运动部件在系统失压情况下自由下落,在回油路中增加是常用的措施。
A） 减压阀； B)安全阀； C） 平衡阀。
22．叶片泵运转时,存在不平衡的径向力； 叶片泵运转时，不平衡径向力相抵消，受力情况较好。
A） 单作用；B) 双作用.
23．在常态时，阀口是常开的，进、出油口相通； 、 在常态状态时，阀口是常闭的，进、出油口不通。
A）减压阀； B） 顺序阀; C）溢流阀。
24．对于直杆式轴向柱塞泵，其流量脉动程度随柱塞数增加而 , 柱塞数的柱塞泵的流量脉动程度远小于具有相邻 柱塞数的柱塞泵的脉动程度。
A) 下降;B） 上升；C) 奇数;D） 偶数.
25．为使三位四通阀在中位工作时能使液压缸浮动，应采用型滑阀机能。
A) O；B) P;C) Y;D）M。
26．在先导式减压阀工作时，先导阀的作用主要是 ，而主阀的作用主要作用是。
A） 增压； B) 减压; C)凋压。
27．在下面几种调速回路中,中的溢流阀是安全阀，中的溢流阀是稳压阀。
A）定量泵和调速阀的进油节流调速回路；B）定量泵和节流阀的回油节流调速回路；C）定量泵和节流阀的旁路节流调速回路;D）定量泵和变量马达的闭式调速回路。
28．双伸出杆液压缸，采用活塞杆固定安装，工作台的移动范围为缸筒有效行程的;采用缸筒固定安置,工作台的移动范围为活塞有效行程的。
A)1倍；B)2倍;C)3倍；D）4倍。
29．容积调速回路中，的调速方式为恒转矩调节;的调节为恒功率调节。
A）变量泵一变量马达；B）变量泵一定量马达；C）定量泵一变量马达。
30．液压缸的种类繁多，可作双作用液压缸，而只能作单作用液压缸.
A）柱塞缸；B)活塞缸；C）摆动缸。
二、（6分）斜盘式柱塞泵柱塞数Z=7，柱塞直径d=22mm，斜盘倾角α=22.5º，柱塞在缸体上的分布圆直径D=68mm，液压泵的转速n=960r/min，泵的容积效率ηo=0.95,机械效率ηm=0.95，输出压力为p=100X105pa，泵的平均理论流量是,实际流量是，泵所输入的功率是。(注：答案按国际单位给出）
三、（4分)图1中三个阀的调定压力为10MPa、6MPa、5MPa，阀1、2、3调定压力的分别是 ， ， .在图示位置时,电磁换向阀上电，支路压力由阀调定？

图1

四、在图2所示的系统中,两溢流阀的调定压力分别为60×105 Pa、20×105 Pa。
1）当pyl = 60×105 Pa,py2 = 20×105 Pa，1Y吸合和断电时泵最大工作压力分别为 ， ？
2）当py1 =20×105 Pa,py2 = 60×105Pa,1Y吸合和断电时泵最大工作压力分别为 ， ？
五、如图4为一液压系统图，完成下表。
发讯元件
动作
1DT
2DT
3DT
4DT
快进

工进

快退

卸荷

图4
1DT
2DT
3DT
4DT
注：填“+”或“—”，“+”表示通电,“—"
表示断电状态.

《液压传动与控制》模拟试卷B
一、选择题
1。拟定液压系统时，应对系统的安全性和可靠性予以足够的重视。为防止过载，是必不可少的.为避免垂直运动部件在系统失压情况下自由下落，在回油路中增加是常用的措施.
A) 减压阀； B） 安全阀； C) 平衡阀。
2．叶片泵运转时，存在不平衡的径向力； 叶片泵运转时,不平衡径向力相抵消，受力情况较好。
A) 单作用；B) 双作用。
3． 在常态时，阀口是常开的，进、出油口相通； 、 在常态状态时，阀口是常闭的，进、出油口不通。
A） 溢流阀； B) 顺序阀； C) 减压阀。
4．对于直杆式轴向柱塞泵,其流量脉动程度随柱塞数增加而 ， 柱塞数的柱塞泵的流量脉动程度远小于具有相邻 柱塞数的柱塞泵的脉动程度。
A) 下降；B) 上升；C） 奇数;D） 偶数。
5．为使三位四通阀在中位工作时能使液压缸闭锁,泵卸荷,应采用型滑阀机能.
A) O；B） P；C) Y；D）M.
6．在先导式减压阀工作时，先导阀的作用主要是 ,而主阀的作用主要作用是。
A) 增压； B） 减压； C)凋压。
7．在下面几种调速回路中，中的溢流阀是安全阀，中的溢流阀是稳压阀。
A)定量泵和调速阀的进油节流调速回路；B）定量泵和节流阀的回油节流调速回路；C)定量泵和节流阀的旁路节流调速回路;D） 定量泵和变量马达的闭式调速回路。
8．双伸出杆液压缸，采用活塞杆固定安装,工作台的移动范围为缸筒有效行程的;采用缸筒固定安置，工作台的移动范围为活塞有效行程的。
A)1倍;B) 2倍;C) 3倍；D） 4倍。
9．容积调速回路中,的调速方式为恒转矩调节；的调节为恒功率调节。
A） 变量泵一变量马达；B) 变量泵一定量马达；C)定量泵一变量马达。
10．液压缸的种类繁多,可作双作用液压缸，而只能作单作用液压缸。
A） 柱塞缸;B） 活塞缸；C）摆动缸。
11．液压泵单位时间内排出油液的体积称为泵的流量.泵在额定转速和额定压力下的输出流量称为；在没有泄漏的情况下，根据泵的几何尺寸计算而得到的流量称为，它等于排量和转速的乘积。
A） 实际流量；B) 理论流量；C）额定流量。
12．液压系统的最大工作压力为10MPa，安全阀的调定压力应可能为
A) 12MPa； B） 10MPa； C）11MPa ；D）9MPa。
13．溢流阀的泄油形式 ;减压阀的泄油形式 ；顺序阀的泄油形式 。
A) 内泄； B） 外泄
14．为了使齿轮泵的齿轮平稳地啮合运转、吸压油腔严格地密封以及均匀连续地供油，必须使齿轮啮合的重叠系数r1。
A) 大于；B） 等于；C) 小于。
15．当负载变化时泵的下列指标中哪些变化。
A） 额定压力； B）工作压力；C) 最大压力；D) 吸入压力.

二、简答题
P
1、限压式变量叶片泵适用于什么场合？有何优点？(流量压力特性曲线见图1）
2．图2
图2为差压式变量叶片泵与节流阀组成的容积节流调速回路(图中A1+A2＝A)，请问执行元件的速度载荷特性如何？为什么？
3．电液伺服阀有哪几部分组成?各部分的作用是什么？
A2
A1
A
三、（10分)斜盘式柱塞泵柱塞数Z=9，柱塞直径d=22mm，斜盘倾角α=22.5º,柱塞在缸体上的分布圆直径D=68mm，液压泵的转速n=960r/min，泵的容积效率ηo=0。95，机械效率ηm=0.9,输出压力为p=100X105pa，试计算(1)泵的平均理论流量,（2）实际流量,（3）泵所输入的功率。

四、（10分）图3中三个阀的调定压力为9Mpa、6Mpa、3Mpa，请对号入座，说明阀1、2、3调定压力的是多少？在图示位置时，支路压力由哪个阀调定？
图3
图4
图5
五、（10分)在图4所示的系统中，两溢流阀的调定压力分别为60×105 Pa、20×105 Pa.
1）当py1 =20×105 Pa，py2 = 60×105Pa，1Y吸合和断电时泵最大工作压力分别为多少？
2)当pyl = 60×105 Pa，py2 = 20×105 Pa,1Y吸合和断电时泵最大工作压力分别为多少？
六、图5示回路中,已知液压缸两腔面积A1=100cm2，A2=50cm2，调速阀最小压差ΔP=5*105Pa，当负载F从0变化到30000N时，活塞向右运动的速度稳定不变。试求：1)溢流阀最小调整压力Py为多少?2）负载F=0时,泵的工作压力Pp是多少?液压缸的回油腔压力P2为多少?

《液压传动与控制》期末考试模拟试卷试卷C
一、选择题（30分，每题2分）
1。拟定液压系统时，应对系统的安全性和可靠性予以足够的重视。为防止过载，是必不可少的。为避免垂直运动部件在系统失压情况下自由下落，在回油路中增加是常用的措施.
A) 减压阀； B） 安全阀； C） 平衡阀。
2．叶片泵运转时,存在不平衡的径向力; 叶片泵运转时,不平衡径向力相抵消，受力情况较好。
A) 单作用；B） 双作用。
3． 在常态时，阀口是常开的，进、出油口相通； 、 在常态状态时，阀口是常闭的,进、出油口不通。
A) 溢流阀； B） 顺序阀； C） 减压阀。
4．对于直杆式轴向柱塞泵,其流量脉动程度随柱塞数增加而 ， 柱塞数的柱塞泵的流量脉动程度远小于具有相邻 柱塞数的柱塞泵的脉动程度。
A） 下降；B) 上升；C） 奇数；D) 偶数。
5．为使三位四通阀在中位工作时能使液压缸闭锁，泵卸荷,应采用型滑阀机能.
A) O；B) P；C) Y;D)M.
6．在先导式减压阀工作时,先导阀的作用主要是 ，而主阀的作用主要作用是。
A) 增压； B） 减压； C）凋压。
7．在下面几种调速回路中，中的溢流阀是安全阀，AB
中的溢流阀是稳压阀。
A) 定量泵和调速阀的进油节流调速回路；B) 定量泵和节流阀的回油节流调速回路;C)定量泵和节流阀的旁路节流调速回路;D） 定量泵和变量马达的闭式调速回路。
8．双伸出杆液压缸，采用活塞杆固定安装，工作台的移动范围为缸筒有效行程的;采用缸筒固定安置，工作台的移动范围为活塞有效行程的.
A）1倍;B) 2倍；C） 3倍；D） 4倍。
9．容积调速回路中,的调速方式为恒转矩调节；的调节为恒功率调节.
A) 变量泵一变量马达;B） 变量泵一定量马达；C）定量泵一变量马达.
10．液压缸的种类繁多,可作双作用液压缸，而只能作单作用液压缸.
A） 柱塞缸；B） 活塞缸；C）摆动缸.
11．液压泵单位时间内排出油液的体积称为泵的流量。泵在额定转速和额定压力下的输出流量称为;在没有泄漏的情况下,根据泵的几何尺寸计算而得到的流量称为，它等于排量和转速的乘积。
A) 实际流量；B） 理论流量；C)额定流量.
12．液压系统的最大工作压力为10MPa，安全阀的调定压力应可能为
A） 12MPa； B) 10MPa; C)11MPa ；D)9MPa。
13．溢流阀的泄油形式 ;减压阀的泄油形式 ；顺序阀的泄油形式 。
A） 内泄; B) 外泄
图1
Qt
Q
14．为了使齿轮泵的齿轮平稳地啮合运转、吸压油腔严格地密封以及均匀连续地供油,必须使齿轮啮合的重叠系数r1。
A) 大于；B） 等于；C） 小于。
15．当负载变化时泵的下列指标中哪些变化。
A) 额定压力； B)工作压力；C) 最大压力；D) 吸入压力。

二、简答题（15分,每题5分)
P
1、限压式变量叶片泵适用于什么场合?有何优点?（流量压力特性曲线见图1)
2．图2
图2为差压式变量叶片泵与节流阀组成的容积节流调速回路(图中A1+A2＝A)，请问执行元件的速度载荷特性如何？为什么？
3．电液伺服阀有哪几部分组成？各部分的作用是什么？
A2
A1
A
三、（10分）斜盘式柱塞泵柱塞数Z=9,柱塞直径d=22mm，斜盘倾角α=22。5º,柱塞在缸体上的分布圆直径D=68mm，液压泵的转速n=960r/min,泵的容积效率ηo=0.95，机械效率ηm=0.9，输出压力为p=100X105pa，试计算（1)泵的平均理论流量，（2）实际流量，(3）泵所输入的功率。

四、(10分）图3中三个阀的调定压力为9Mpa、6Mpa、3Mpa，请对号入座，说明阀1、2、3调定压力的是多少？在图示位置时，支路压力由哪个阀调定？
图3
图4
图5
五、（10分）在图4所示的系统中，两溢流阀的调定压力分别为60×105 Pa、20×105 Pa。
1）当py1 =20×105 Pa，py2 = 60×105Pa，1Y吸合和断电时泵最大工作压力分别为多少？
2）当pyl = 60×105 Pa，py2 = 20×105 Pa，1Y吸合和断电时泵最大工作压力分别为多少?
六、(15分）图5示回路中，已知液压缸两腔面积A1=100cm2，A2=50cm2，调速阀最小压差ΔP=5＊105Pa，当负载F从0变化到30000N时，活塞向右运动的速度稳定不变。试求：1）溢流阀最小调整压力Py为多少？2）负载F=0时，泵的工作压力Pp是多少？液压缸的回油腔压力P2为多少?
七、（10分)如图6为一液压系统图，完成下表。注：填“+"或“—”，“+”表示通电，“—” 表示断电状态。
图6
2DT
1DT
3DT
4DT

发讯元件
动作
1DT
2DT
3DT
4DT
快进

工进

快退

卸荷

《液压传动与控制》模拟试卷标准答案A
一． 选择题
1．ABCD；2．A,BC;3。ABC,A；4.BC；5.ABC;6。C，D，AB；7. D；8。 B；9。 ABCD；10。C;11。ABC，C；12。B，A；13.ABCD；14.ABC；15.A, BC；16.A；17。ABCD；18.ABC；19.B；20.B，A，C;21。B,C；22．B；23．A，C,B;24。A，C，D；25。C；26．C，B；27．CD，AB;28．B，C；29．B，C；30．BC，A；
二、
（1)QBt=qBnB
qB=πd2zDtgg/4
QBt＝0.0012（m3/s）（2分）
（2)QB=QBthv=0.00114(m3/s) （2分）
（3）N=pQB/hvhm
=12632(W) (2分)
三、
1、1阀:6Mpa；2阀：5Mpa；3阀：10Mpa（2分）。
2、由阀2 调定（2分）。
四、
1）、20×105 Pa；60×105 Pa（3分）。
2)、20×105 Pa;20×105 Pa（3分）。
五、
发讯元件
动作
1DT
2DT
3DT
4DT
快进
+
-
—
—
工进
-
-
+
-
快退
-
+
+/-
—
卸荷
+/-
+/-
+/-
+

《液压传动与控制》模拟试卷标准答案B
一．选择题（30分，每题3分）
1。B，C；2．B;3．A，C，B;4.A，C，D；5。C;6．C，B；7．CD，AB；8．B，C;9．B，C；10．BC，A；11. C，B;12．A及C；13．A,B,A及B；14．A；15．B
二、简答题（25分，每题5分)
1．在要求液压系统执行元件有快速、慢速和保压阶段时,应采用（2分）.根据负载压力自动调节流量，功率使用合理，可减少系统发热（3分）。
2．速度不随载荷变化。（1分）
定子力平衡方程:
p1A1+p1A2-p2A—F=0
由于A1+A2=A
所以，p1-p2＝F/A
由于弹簧F较软，可认为一常数，所以，p1—p2＝常数。
节流阀

Q为一常数，也即执行元件的速度稳定，不受负载和泵出口压力的影响。泵的流量与节流阀的流量自动适应，无溢流损失。（4分)
3．电液伺服阀有电磁和液压两部分组成（2分）.电磁部分将输入信号转变为阀的运动；液压部分由阀的运动控制油液的流量和压力
（3分）.
三、（10分）
（1）QBt=qBnB
qB=πd2zDtgg/4
QBt＝0。0015（m3/s）（4分）
（2）QB=QBthv=0.00145(m3/s） (3分)
（3）N=pQB/hvhm
=17142(W) (3分）
四、（10分）
1、3阀:9Mpa；1阀：6Mpa；2阀：3Mpa（各2分=6分).
2、由阀1 调定（4分)。
五、（10分）
1)、20×105 Pa（3分）；60×105 Pa（3分).
2)、20×105 Pa（2分）；20×105 Pa(2分）。
六、（15分）
1）(5分）溢流阀的最小调整压力Py应根据系统最大负载及调速阀正常工作所需的最小压力差ΔP来确定。列活塞受力平衡方程:

所以
2)(5分）回油路调速回路工作时,因为溢流阀处于常开状态，起定压作用，所以,当负载F=0时，泵的工作压力仍为溢流阀调定值，即
大
(5分）由活塞受力方程可知，当F=0时，液压缸回油腔压力P达最高值

《液压传动与控制》期末考试模拟试卷C答案
一．选择题（30分，每题2分）
1． B,C；2．B；3．C，A，B;4。A，C，D；5. D；6．C，B；7．C及D，A及B；8．B，C；9．B，C；10．B及C，A；11．C，B；12．A及C；13．A，B，A及B;14．A；15．B。
二、简答题（25分，每题5分）
1．在要求液压系统执行元件有快速、慢速和保压阶段时，应采用(2分）。根据负载压力自动调节流量,功率使用合理，可减少系统发热（3分)。
2．电液伺服阀有电磁和液压两部分组成（2分）.电磁部分将输入信号转变为阀的运动;液压部分由阀的运动控制油液的流量和压力
(3分)。
3．速度不随载荷变化。（1分)
定子力平衡方程：
p1A1+p1A2-p2A-F=0
由于A1+A2=A
所以，p1-p2＝F/A
由于弹簧F较软,可认为一常数，所以,p1—p2＝常数。
节流阀

Q为一常数，也即执行元件的速度稳定，不受负载和泵出口压力的影响。泵的流量与节流阀的流量自动适应，无溢流损失。（4分）
三、（10分)
（1）QBt=qBnB
qB=πd2zDtgg/4
QBt＝0.0012（m3/s）（4分）
（2）QB=QBthv=0。00114(m3/s） （3分）
（3）N=pQB/hvhm
=13333（W) (3分）
四、（10分)
1、3阀:10Mpa;1阀：6Mpa；2阀：4Mpa（各2分=6分）.
2、由阀1 调定（4分)。
五、(10分）
1)、20×105 Pa（2分）；20×105 Pa（2分）.
2）、20×105 Pa（3分)；60×105 Pa（3分)。
六、（15分）
1）（5分）溢流阀的最小调整压力Py应根据系统最小负载及调速阀正常工作所需的最小压力差ΔP来确定.列活塞受力平衡方程：

所以
2）（5分)回油路调速回路工作时，因为溢流阀处于常开状态,起定压作用,所以,当负载F=0时，泵的工作压力仍为溢流阀调定值，即

（5分）由活塞受力方程可知,当F=0时，液压缸回油腔压力P达最高值

七、（10）(每个动作2。5分）
发讯元件
动作
1DT
2DT
3DT
4DT
快进
+
-
+
+
工进
-
-
-
+
快退
-
+
+/—
+
卸荷
+/—
+/—
+/—
-
