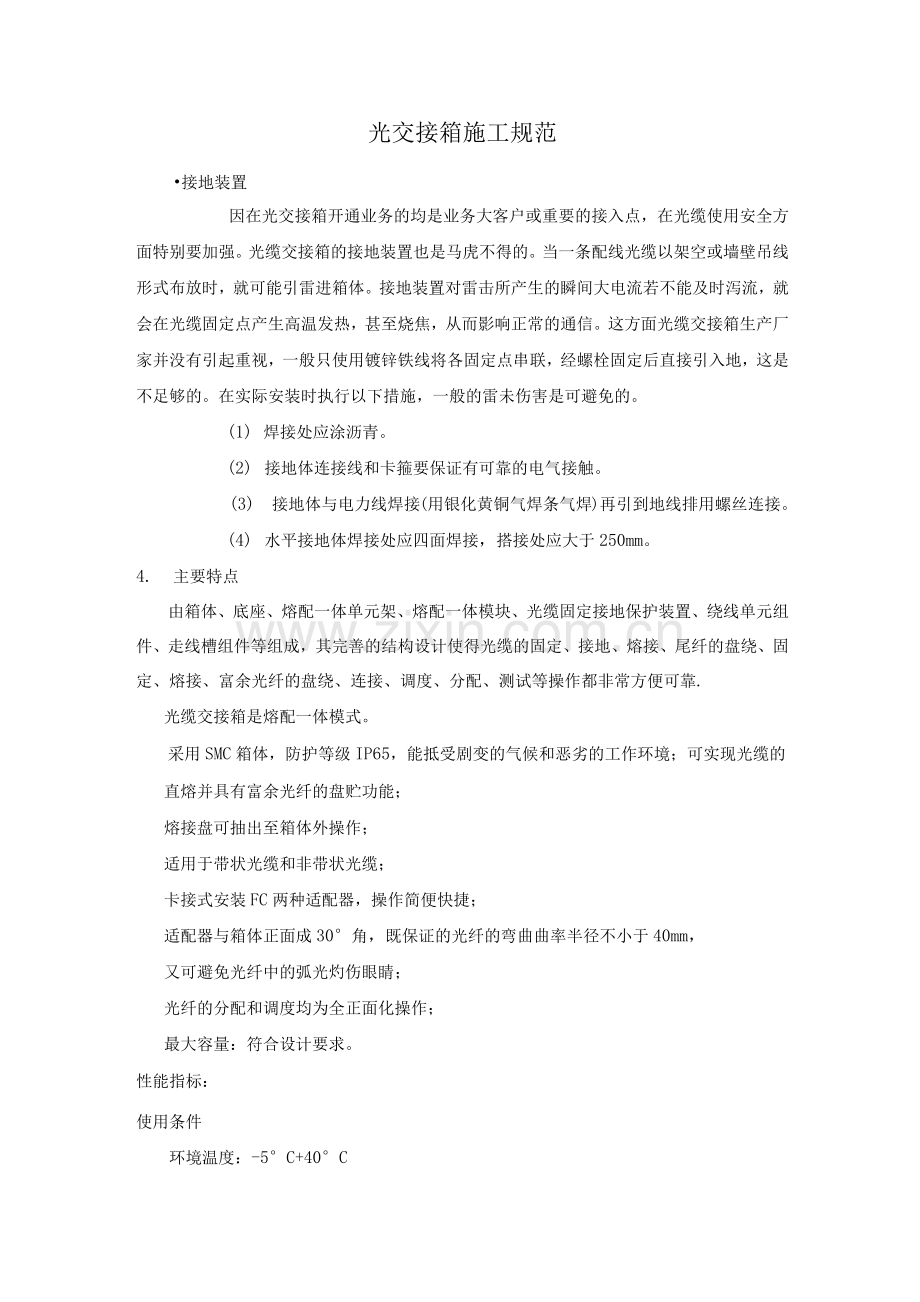

光交接箱施工规范
•接地装置
因在光交接箱开通业务的均是业务大客户或重要的接入点，在光缆使用安全方面特别要加强。光缆交接箱的接地装置也是马虎不得的。当一条配线光缆以架空或墙壁吊线形式布放时，就可能引雷进箱体。接地装置对雷击所产生的瞬间大电流若不能及时泻流，就会在光缆固定点产生高温发热，甚至烧焦，从而影响正常的通信。这方面光缆交接箱生产厂家并没有引起重视，一般只使用镀锌铁线将各固定点串联，经螺栓固定后直接引入地，这是不足够的。在实际安装时执行以下措施，一般的雷未伤害是可避免的。
(1) 焊接处应涂沥青。
(2) 接地体连接线和卡箍要保证有可靠的电气接触。
(3) 接地体与电力线焊接(用银化黄铜气焊条气焊)再引到地线排用螺丝连接。
(4) 水平接地体焊接处应四面焊接，搭接处应大于250mm。
4. 主要特点
由箱体、底座、熔配一体单元架、熔配一体模块、光缆固定接地保护装置、绕线单元组件、走线槽组件等组成，其完善的结构设计使得光缆的固定、接地、熔接、尾纤的盘绕、固定、熔接、富余光纤的盘绕、连接、调度、分配、测试等操作都非常方便可靠.
光缆交接箱是熔配一体模式。
采用SMC箱体，防护等级IP65，能抵受剧变的气候和恶劣的工作环境；可实现光缆的直熔并具有富余光纤的盘贮功能；
熔接盘可抽出至箱体外操作；
适用于带状光缆和非带状光缆；
卡接式安装FC两种适配器，操作简便快捷；
适配器与箱体正面成30°角，既保证的光纤的弯曲曲率半径不小于40mm，
又可避免光纤中的弧光灼伤眼睛；
光纤的分配和调度均为全正面化操作；
最大容量：符合设计要求。
性能指标：
使用条件
环境温度：-5°C+40°C
贮运温度：一25C+55C

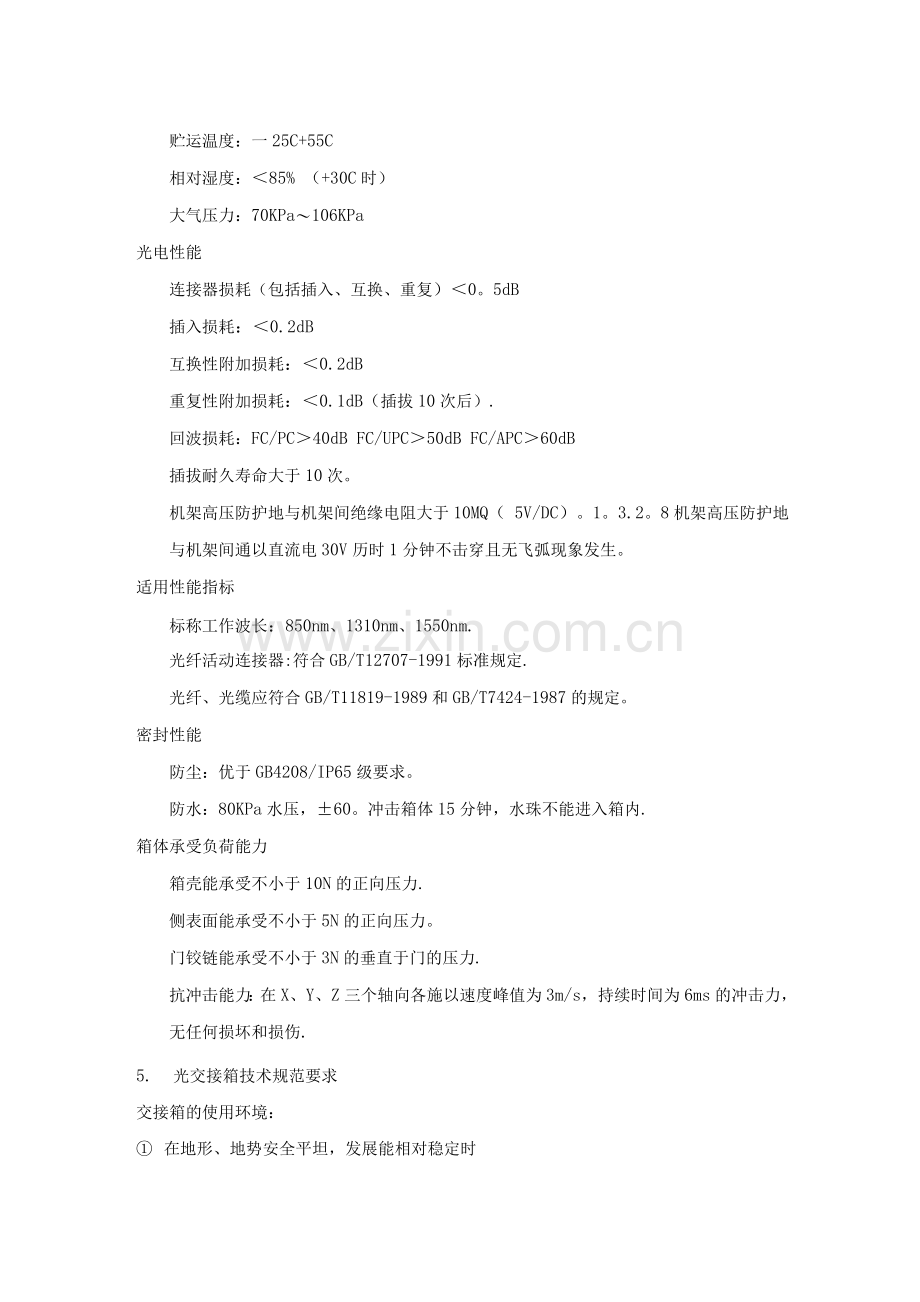

相对湿度：＜85% （+30C时）
大气压力：70KPa〜106KPa
光电性能
连接器损耗（包括插入、互换、重复）＜0。5dB
插入损耗：＜0.2dB
互换性附加损耗：＜0.2dB
重复性附加损耗：＜0.1dB（插拔10次后）.
回波损耗：FC/PC＞40dB FC/UPC＞50dB FC/APC＞60dB
插拔耐久寿命大于10次。
机架高压防护地与机架间绝缘电阻大于10MQ（ 5V/DC）。1。3.2。8机架高压防护地与机架间通以直流电30V历时1分钟不击穿且无飞弧现象发生。
适用性能指标
标称工作波长：850nm、1310nm、1550nm.
光纤活动连接器:符合GB/T12707-1991标准规定.
光纤、光缆应符合GB/T11819-1989和GB/T7424-1987的规定。
密封性能
防尘：优于GB4208/IP65级要求。
防水：80KPa水压，±60。冲击箱体15分钟，水珠不能进入箱内.
箱体承受负荷能力
箱壳能承受不小于10N的正向压力.
侧表面能承受不小于5N的正向压力。
门铰链能承受不小于3N的垂直于门的压力.
抗冲击能力：在X、Y、Z三个轴向各施以速度峰值为3m/s，持续时间为6ms的冲击力，无任何损坏和损伤.
5. 光交接箱技术规范要求
交接箱的使用环境：
① 在地形、地势安全平坦，发展能相对稳定时
② 室外交接箱应才采用混凝土底座，底座与人(手)孔间采用管道连通，不得砌成通道式。底座与管道、箱体间应有密封防潮措施。
交接箱及基座的安装规范：
(1) 交接箱安装必须坚实、牢固、安全可靠，箱体横平竖直,箱门应有完好的锁定装置。
(2) 交接箱装配应零配件齐全，端子牢固.
(3) 交接箱编号、光缆及纤芯编号等标志应正确、完整、清晰、整齐。
落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。基座高度可根据各地区地势情况而定.一般防雨的高度3mm为宜。
1、交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。
2、交接箱基础浇筑:交接箱基础要求为10cm厚、150#的混凝土基础，浇基础前应清理杂物。

15呻融I'

3、交接箱基础砖砌体：砌体采用标号为1#的砂浆，砖砌体砂浆饱和度不底于80%,四周墙角、底边、窗需要抹八字，墙体宽度为24cm。
4、基座砂浆抹面：批荡在没有特殊的情况下一般采用标号为1#的砂浆，内批荡厚度达到1.5cm，外批荡厚度达到2cm，抹墙体要严密、贴实、光滑、不空鼓、无飞刺、无断裂。如井四周有泛水等特殊情况，要加大水泥标号和加厚外批或加防漏剂。
:.宅 15mnT
.外批荡NQuim
：其
K^
Jib. [fli
1
底座示意留（单曲:岫
K
K

isott混凝E

5、基座预埋铁：穿钉的规格、位置符合设计规定，在交接箱的基座四角上
有预先铸好的地脚螺丝（螺栓M12X30）用来固定交接箱.并在基座中央预留一个
长方洞（822nmx 622颇）作光缆的出入。
光交接箱底座螺拴安装示意图（CM）

6、交接箱与基座接触处，应抹“八字灰”，以防进水。
CMGD-DG-10
3U0
_地再一 F
it
ir
90 D
itLJfiii

•密封方法：
箱体的性能达到了室外环境的要求，那么光缆交接箱内部被侵蚀的最后途径就是光缆进孔。显然，如果进孔密封不好，人井中的大量潮气会直接涌入箱体内，对箱内部件甚至光无源器件造成直接损害。通常，工程上采用松香加石蜡(1: 1)混合密封的方法，也有使用玻璃胶、橡皮泥或专用合成密封材料的。如采用”非凝固型防火泥(SealingPutty) ”能有效的防止火、灰尘、潮气从人井内进入交接箱。但是不论使用什么材料，都必须具有凝结快速、不溶于水、温度性能好、不干燥龟裂等基本性能。同时规范化的施工和箱体底座的防潮处理，均能进一步保证箱体的密封.

光交接箱安装示意总图

柜体安装
水泥基座的安装调试举例说明:
预制水泥基座，如图一所示:

图一预制水泥基座示意图

•水泥基座外形尺寸(长x宽x高)为810mm x 410mm x 4mm,地基中心留550mm x 150mm x 4mm 的进线孔。
•预埋地脚螺钉，保证地脚螺钉的中心距离为617mm x 165mm,螺钉高出水平
面50mm （也可采用膨胀螺栓固定）。
•将箱体放在水泥基座上，其固定孔与预埋地脚螺钉对齐放置，然后将地脚螺钉锁紧，安装时应使箱体与水泥基座保持垂直水平。
•在已有水泥基座的情况下，用4个M12x 1膨胀螺钉固定即可。

•当配套安装时，箱体可根据用户实际情况将底座首先固定于水泥基座上，
再用4个M12x 1螺钉将箱体固定底座连接。
•当光缆交接箱架空时，则提供相匹配的交接箱站台。
