毛石挡土墙施工方案.doc.doc

毛石挡土墙施工方案。doc
长沙危(医）废处理中心项目
安置区内A区挡土墙工程施工方案 一、工程概况:
333本工程是石挡土墙2388m，石挡土墙反滤层194m，垫层144m,挖基
3础土方1001m。
二、施工程序:测量定位放线 ？ 土方开挖 ？ 垫层施工 ? 砌筑挡墙 ? 石挡土墙反滤层施工 ？ 挡墙勾缝 三、施工方法：
1、 土方工程:
？ 土方开挖：
基础采用反铲挖掘机开挖、装车～自卸汽车运土运往堆土场～基底余土人工随机械随挖随清～降低人工劳动强度。清槽结束要及时组织验收～避免基坑槽长时间遭暴晒~及雨水进入。
2、毛石挡墙工程:
要求：毛石不得低于MU40，尺寸以20,30cm为宜～毛石砌体应采用铺浆法砌筑，M7。5水泥砂浆，～砂浆必须饱满～叠砌面的粘灰面积(即砂浆饱满度）应大于80,～挡墙每隔15m设一道伸缩缝～缝宽约30m,用沥青麻丝塞入深度不小于100mm～挡墙顶采用1:2水泥砂浆找平～厚度为20mm.
挡墙砌筑:在砌筑前清除基槽内虚土杂物～然后对基槽进行夯实，砌筑前应做好放线定位～在端头及中间用钢管当桩位点～在钢管上抄平严格控制高度，
挡墙采用丁顺组砌的砌筑方式~挡墙每隔3,4皮毛石为一个分层高度～每个分层高度应找平一次，外露面的灰缝厚度不得大于40mm～两个分层高度间分层处的错缝不得小于80mm,做到砂浆砂浆饱满、砌筑密实。

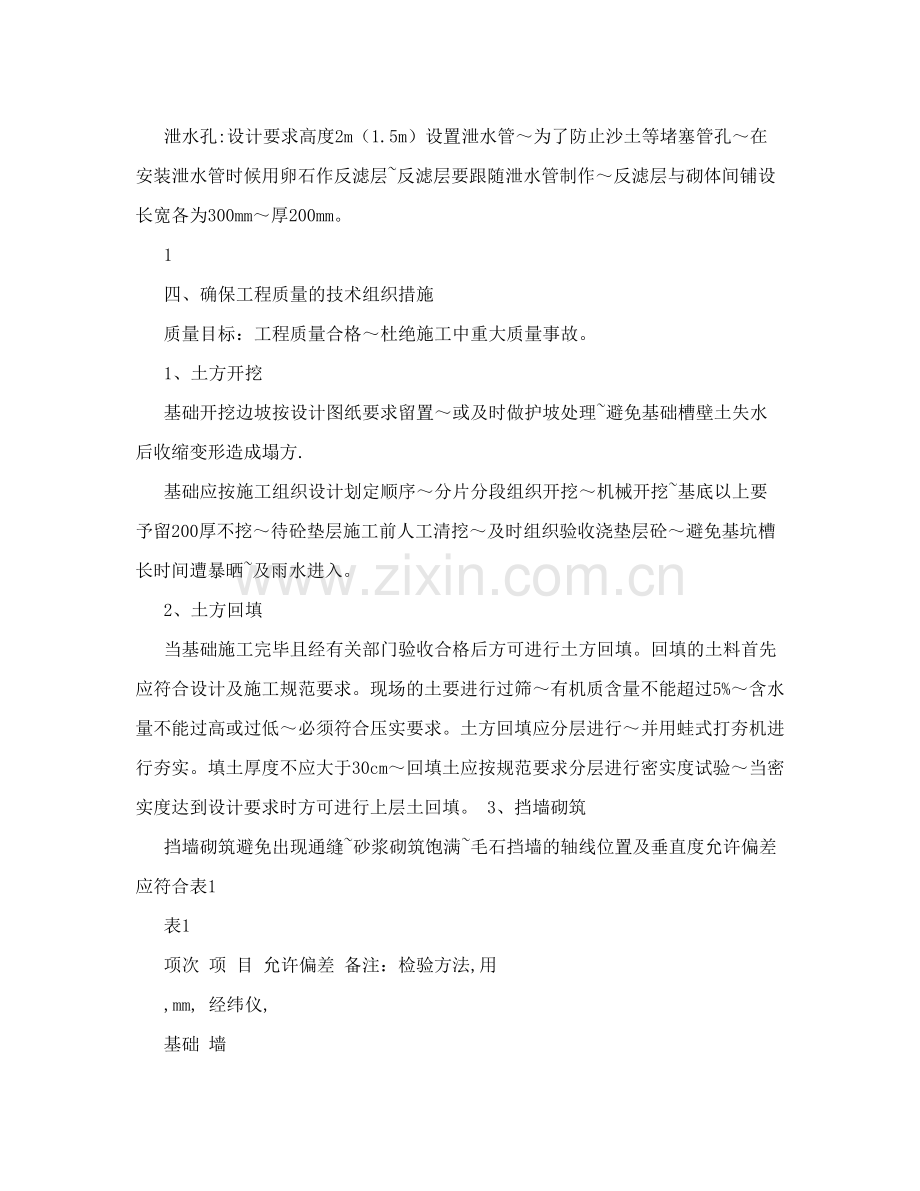

泄水孔:设计要求高度2m（1.5m）设置泄水管～为了防止沙土等堵塞管孔～在安装泄水管时候用卵石作反滤层~反滤层要跟随泄水管制作～反滤层与砌体间铺设长宽各为300mm～厚200mm。
1
四、确保工程质量的技术组织措施
质量目标：工程质量合格～杜绝施工中重大质量事故。
1、土方开挖
基础开挖边坡按设计图纸要求留置～或及时做护坡处理~避免基础槽壁土失水后收缩变形造成塌方.
基础应按施工组织设计划定顺序～分片分段组织开挖～机械开挖~基底以上要予留200厚不挖～待砼垫层施工前人工清挖～及时组织验收浇垫层砼～避免基坑槽长时间遭暴晒~及雨水进入。
2、土方回填
当基础施工完毕且经有关部门验收合格后方可进行土方回填。回填的土料首先应符合设计及施工规范要求。现场的土要进行过筛～有机质含量不能超过5%～含水量不能过高或过低～必须符合压实要求。土方回填应分层进行～并用蛙式打夯机进行夯实。填土厚度不应大于30cm～回填土应按规范要求分层进行密实度试验～当密实度达到设计要求时方可进行上层土回填。 3、挡墙砌筑
挡墙砌筑避免出现通缝~砂浆砌筑饱满~毛石挡墙的轴线位置及垂直度允许偏差应符合表1
表1
项次 项 目 允许偏差 备注：检验方法,用
,mm, 经纬仪,
基础 墙
1 轴线位置 20 15
每 20
2 墙面垂直层
度 全 30
高
2
毛石挡墙的一般尺寸允许偏差符合表2
表2
项次 项 目 允许偏差 备注：备注：检验方
，mm, 法,用经纬仪,
基础 墙
1 基础和墙砌体顶?25 ？15
面标高
4、原材料、成品、半成品检验实验见证取样保证措施
(1）对新进场水泥和过期或受潮水泥进行检验。同品种、同标号、同编号的水泥每200t为一批~不足者也为一批。
必须检验项目：安定性、凝结时间、强度。3天或7天检验结果合格后方可使用。
（2）砂检验
按同产地、同规格分批验收～以400m3为一批、不足的按一批验收。必须检验项目:颗粒级配、含泥量、泥块含量。
（3） 碎石检验
3按同产地、同规格分批验收～以400m~为一批、不足的按一批验收。必须检验项目:颗粒级配、含泥量、泥块含量、针、片状颗粒含量. 五、确保安全施工的技术组织措施
1、安全保证目标
一般工伤事故频率不超过3‰~杜绝重大伤亡事故和重大机械设备事故发生～不发生重大火灾事故~不发生负主要责任的重大生产交通事故～职工安全培训教育达100,,专业安全管理工作人员和兼职安全员培训教育达100,～特种作业人员培训教育达100,～持证上岗人员达100,～单位建筑施工安全达标100，.
3

2、安全管理组织机构
业主代表 公司本部
项目经理部
公
司
安施工安检科 检
处
各施工作业队
班组兼职安全员
3、安全管理措施
为切实保证现场施工人员的安全～为了贯彻执行好国家关于“安全生产、预防为主”的方针～根据《建筑安全工作规程》结合本标工程特点～特编制如下保证安全的管理制度:
?专职安全管理
项目设立专职安全员～各施工队设立兼职安全员～施工现场建立安全管理小组～由主管生产负责人主持安全活动～建立专业检查、职工自检和安全值日巡回检查制度～发生隐患～立即整改。安全技术管理资料～应由专人管理～做到及时准确齐全。
？土方工程安全施工方案： 土方施工时～操作人员之间要保持大于2.5m的安全距离机械挖土时～要保持间距大于10m～多台阶同时开挖时应验算边坡稳定性～按要求放坡～随时注意边坡稳定情况。
?脚手架安全施工方案: 搭设脚手架前～应清除搭设范围内的障碍物~平整场地~夯实基土～作好现场排水工作。立杆基底要坚实～应在立杆底座上加垫木～垫木宽不小于200mm~厚不小于60mm。同时在纵横向均设扫地杆。
脚手架在搭设前必须进行技术交底~搭设完毕办理验收手续。拆除脚手架～周围应设围拦或警戒标志～并设专人看管～禁止入内。拆除脚手架前～
4
把存在脚手架上的材料等物清理干净。拆除顺序应自上而下～按后装构件先拆~一步一清的原则～依次进行～不准上下同时作业。
?施工现场安全标志及管理:施工现场道路平整畅通～通行危险地段设置警告标志.大门口和建筑物明显位置~出入口等易看的地方应挂安全标语和安全标志牌.
进行施工现场人人必须戴安全帽、高空及悬挑部位作业时～必须佩戴安全带。强制执行安全违章罚款制度。
？施工用电、大中型机械设备管理:非机电作业人员不准动用机电机械设备.机电设备的防护装置应齐全～操作人员穿绝缘鞋~戴绝缘手套。现场电源必须按施工平面布置图～严禁乱拉乱接电线.加强夜间施工照明管理～确保施工区施工部位的规定亮度。对于大型机械设备的安全、拆卸～必须持有《许可证》方可从事专业施工。机械作业时~操作人员思想要集中～不得擅自离开工作岗位并将机械交给非本机操作人员操作。严禁无关人员进入作业区和操作区。施工现场所有用电设备~除作保护接零外～必须在设备负荷线的首端处设置两级漏电保护装置。遇到跳闸时~不得强行合闸～应查明原因～排除故障后再行合闸.
湖南广福建筑股份有限公司
2012年8月1日
5
长沙危（医)废处理中心项目安置区A区挡土墙工程
投标服务承诺书
一旦我公司中标，我公司对工程服务承诺如下：
1、工程质保期为1年，从工程竣工验收合格后开始计算.
2、我公司在接到业主单位的售后服务通知后12小时内响应，24小时内到达现场予以售后服务，并在3天内修复完毕。
3、售后服务范围:按规定的全部范围。
4、服务保障方式:如我公司在接到业主单位的服务通知后，未进行售后服务，业主单位可委托其他单位进行售后服务,售后服务费用由我公司承担，并且取以双倍售后服务费用的罚款。
竞 标 单 位：湖南广福建筑股份有限公司
授权代表签字:
2012年8月1日
6
长沙危(医)废处理中心项目安置区A区挡土墙工程
投标质量承诺书
一旦我公司中标,我公司对工程质量承诺如下：
1、各项指标符合《工程质量检验评定标准》及其他国家和行业相关质量检验评定标准要求，并符合国家和本省有关质量法律法规的规定，承诺单位分项工程一次检验合格率达100％，工程质量达到合格.
2、按中标的内容所述，全部符合文件中的质量、规格、型号等要求。
投 标 单 位：湖南广福建筑股份有限公司
授权代表签字:
2012年8月1日
7
