超超临界锅炉防磨防爆技术措施
   针对超超临界锅炉可能发生的四管泄漏型式与原因，可以对不同型式的爆管采纳以下措施。
    1. 节流孔堵塞
       为防止节流孔堵塞，必必需在锅炉选型、制造控制、安装、调试、运行与维护中采纳以下措施。
    1.1.  选型
       在锅炉选型时应尽量要求锅炉厂少制定节流孔调节阻力的结构。如果必必需制定应控制节流孔尺寸不能过小。安装节流孔的换热管应制定在集箱上部进汽，减少杂物进到节流孔的几率。节流孔结构尽量不采纳节流短管结构，可以合计在集箱开孔时平衡换热管阻力。在水冷壁进口处安装节流孔时，应将集箱出水口制定在上部，宜在集箱端部设置捕积杂物的结构。
    1.2.  制造控制
       制造检验时应注意清理干净加工杂物与屑末，清除干净锈皮、焊渣。按工艺要求进行防腐保护和密封。在运输与储存过程中注意按要求储存和密封。
    1.3.  安装
       在安装过程中注意清除干净制造遗留的杂物和内壁氧化皮，对锅炉系统及其附属系统应按制定要求进行处理。该防腐应防腐，该保护应进行保护，该酸洗的应该进行酸洗。防止处理不当引起管道内积聚杂物和锈皮、氧化皮等。在安装密封时应注意检查管道内杂物清理状况，尽量降低系统内积存杂物的可能。

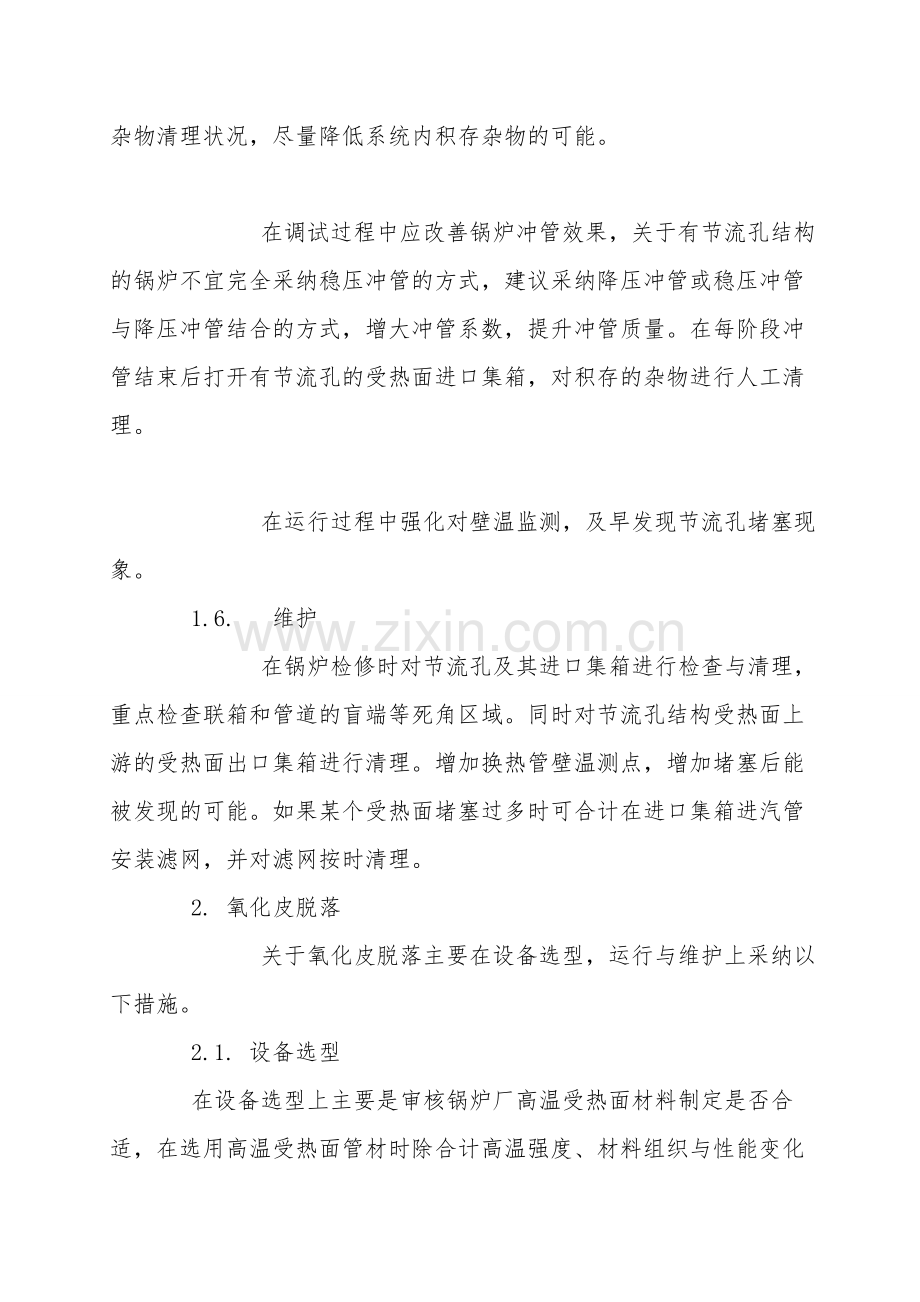

       在调试过程中应改善锅炉冲管效果，关于有节流孔结构的锅炉不宜完全采纳稳压冲管的方式，建议采纳降压冲管或稳压冲管与降压冲管结合的方式，增大冲管系数，提升冲管质量。在每阶段冲管结束后打开有节流孔的受热面进口集箱，对积存的杂物进行人工清理。

       在运行过程中强化对壁温监测，及早发现节流孔堵塞现象。
    1.6.  维护
       在锅炉检修时对节流孔及其进口集箱进行检查与清理，重点检查联箱和管道的盲端等死角区域。同时对节流孔结构受热面上游的受热面出口集箱进行清理。增加换热管壁温测点，增加堵塞后能被发现的可能。如果某个受热面堵塞过多时可合计在进口集箱进汽管安装滤网，并对滤网按时清理。
    2. 氧化皮脱落
       关于氧化皮脱落主要在设备选型，运行与维护上采纳以下措施。
    2.1. 设备选型
    在设备选型上主要是审核锅炉厂高温受热面材料制定是否合适，在选用高温受热面管材时除合计高温强度、材料组织与性能变化外，还应当重点合计材料抗高温氧化性能。超超临界锅炉大量采纳国外进口不锈钢，国内没有这方面的使用经验，国外对这些管材的使用经验也有限，没有完全掌握其各方面的性能。其性能数据也不断修正。对高温受热面管材选用时建议采纳以下原则。
        (1)关于运行经验少的管材选用时应相对保守，选用材料时应选高一个等级的材料。
        (2) 尽量选用国内运行经验较多的材料，少选或不选运行经验很少的新材料。
        (3) 一根换热管尽量采纳二种以下的材料，不宜采纳很多种材料。
        (4) 换热管内经尽量选用一致，避免过多的变径结合面造成堵塞。
       在制定上另外一个重要方面是调温手段和旁路容量选择，从防止氧化皮大尺寸脱落的角度看，不宜选择无旁路系统。对喷水减温器的选择特别应注意其漏流问题，不能选择漏流量大的减温水调节阀 〔不管在高压或低压〕。
    2.2. 运行
       在运行中防止氧化皮大尺寸脱落是减少氧化皮堵塞最重要的环节。我们在2021 年就提出了一些措施，今天我们看到很多电厂都采纳了类似的措施来防止氧化皮堵塞。
       (1) 在锅炉停炉时应避免锅炉快速冷却，降低换热管壁温降低速率。同时避免在低负荷投用减温水。
       (2) 在锅炉启动过程中尽量早地投用启动旁路，缩短换热管内“U〞型弯内积水的蒸干温升时间。
       (3) 在冲转和初始升负荷期间，采纳带旁路启动，尽量建立较大的主蒸汽流量，同时提升冲转及并网时蒸汽参数。
       (4) 在刚并网时，减小机组升负荷速度，降低主蒸汽温度升温速率。防止主蒸汽升温过快影响汽轮机运行安全而在很低负荷时投用减温水。
       (5) 注意在机组开始升负荷时应确保蒸汽流量的同步增加，避免出现蒸汽流量不增加，蒸汽温度快速增加的现象。
       (6) 在第一次投粉时，尽量减少磨煤机初始给煤量，同时减慢磨煤机给煤量增加的速率，减缓机组升负荷速度。
       (7) 开始投减温水降温时，应严格控制减温水流量，控制屏过与高过进口汽温有一定的过热度。如果减温水调门漏流量大，必必需避免在低负荷时投用减温水。
       (8) 建议首次投用减温水时，尽量投一级减温水，不要同时投一级减温水与二级减温水。
       (9) 假设开始投减温水时减温水量难以控制，建议增加容量小、低蒸汽流速状况下雾发好的启动旁路减温器。
       (10) 建议每次启动时，带负荷至机组一半负荷时，应保持一段时间采纳低参数振荡负荷运行方式。之后较长时间运行在2/3~3/4  负荷区，并采纳大流量、低参数运行方式，最好蒸汽流速能超过满负荷运工况；由于氧化皮的堵塞是一个亚稳态结构，扰动有可能将这种亚稳定状态破坏，可以在此负荷范围内采纳蓄压变负荷或者同时采纳调节旁路等措施，采纳较大流量扰动等类似冲管方式冲洗换热管内可能存在的氧化皮搭桥现象。
       (11) 建议增加锅炉高过、屏过与高再等高温受热面出口壁温监测点，防止运行中换热管超温，同时也能使换热管堵塞现象尽可能多地被监测到。
       (12) 在运行过程中强化壁温监视，做好燃烧调整工作，减少高温受热面换热管的壁温偏差。防止各别换热管超温运行，内壁氧化皮生成速率大大加快。
       (13) 特别提醒的是在机组抢修事故时应注意氧化皮脱落问题。应注意控制锅炉蒸汽温降速率；维持正常的闷炉时间，不能过早进行通风冷却。防止因抢修一次事故引起另外的一次或多次事故。
    2.3.  维护
    在维护过程中主要是检测内壁氧化皮厚度和氧化皮脱落后堆积状况，清理堵塞在换热管内的氧化皮， 同时维护好壁温测点与减温水调节阀门。
    3. 水冷壁、包覆管鳍片焊缝拉裂泄漏
     的咬边及其他易引起应力集中的尖锐缺陷，均必需打磨补焊，并采纳圆滑过渡处理。
    (2) 合计在安装鳍片和制造厂鳍片交接部位的鳍片中部开膨胀缝，安装补板侧开至一半位置，端部必需打止裂孔，制造厂鳍片管中间安装拼缝如已开裂，可不补焊，否则建议开膨胀缝，为防止裂痕向管子延伸，可继续在膨胀缝前端磨出导向槽。
    (3) 检查修复溢流水箱及平衡水箱。防止水位过低。选型时尽量选用捞渣机等连续出渣方式。
    (4) 适当缩短出渣时间，防止出现堆渣现象；可在下弯头区域的鳍片上加装测温元件，控制使渣斗内热负荷不致于过高。
    (5) 使用恰当的固定方式在渣斗上部的宽鳍片管表面加装保温浇注料，使其不易损坏和大面积的剥落。
       关于渣斗水封板吊耳焊缝拉裂应采纳以下措施
    (6) 对弯头等密封焊缝端部、吊耳板拼接处，检查发现裂痕或咬边等及时消缺。
    (7) 吊耳板拼接焊缝凡采纳不开坡口单面焊的，均必需采纳双面焊或单面全焊透形式。
    (8) 检查水封板与吊耳间螺栓连接处是否存在卡涩现象，腰形孔预留膨胀间隙是否足够。
    (9) 最好对水封板吊耳与水冷壁的密封连接方式进行改造，尽量不要直接与水冷壁管进行焊接。
    4. 异种钢焊接接头早期失效
    (1)首先在制定上，尽量避免使用奥氏体和铁素体类钢的异种钢焊接接头，确实无法避免时，应尽量使异种钢焊接接头位于低应力区。
    (2)建议在今后异种钢接头的焊接严格按规范要求操作，确保根部焊接质量。
    (3)建议TP347H/T91异种钢接头应严格按工艺要求进行焊后热处理。热处理一般应先冷却至100℃左右， 然后进行760℃左右的高温回火。
