低压电气装置的配电演示幻灯片.ppt

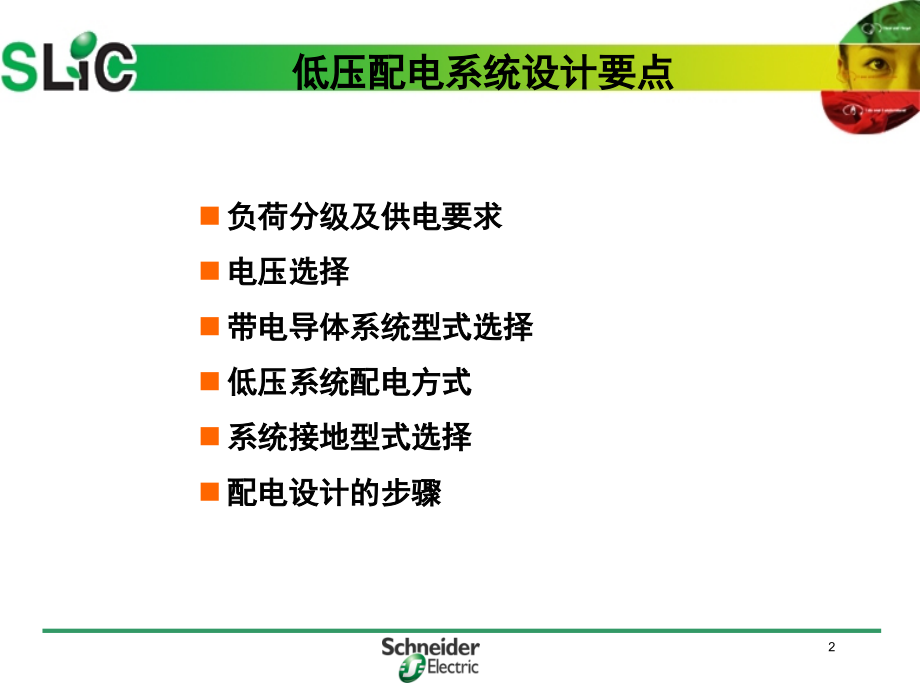

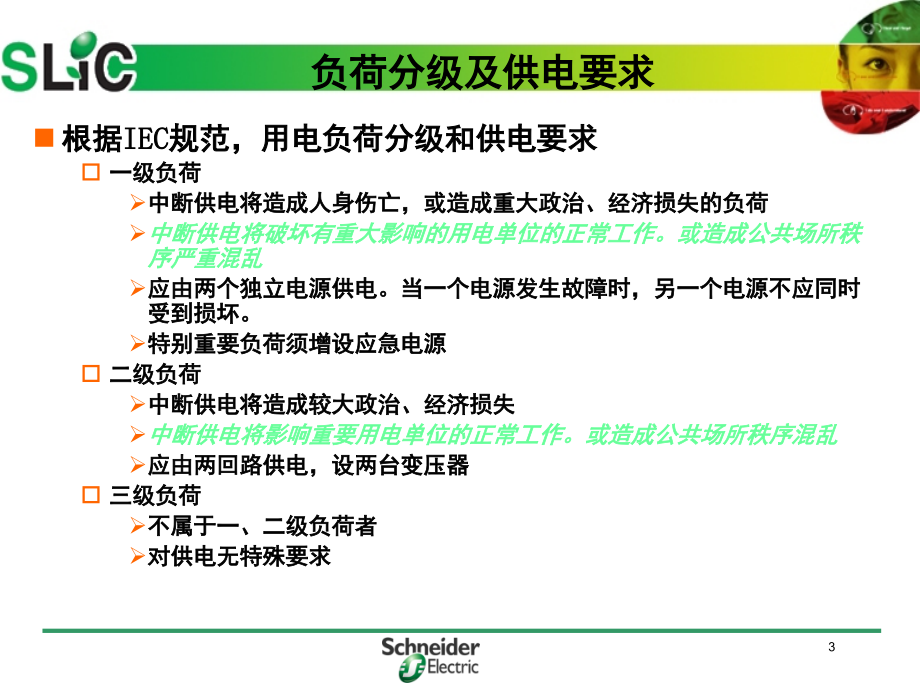

Cliquez pour modifier le style de titre du,Cliquez pour modifier les styles de texte du masque,Second niveau,Troisime niveau,Quatrime niveau,Cinquime niveau,*,低压电气装置的配电,Building a New Electric World,低压配电系统设计要点,负荷分级及供电要求,电压选择,带电导体系统型式选择,低压系统配电方式,系统接地型式选择,配电设计的步骤,负荷分级及供电要求,根据,IEC,规范，用电负荷分级和供电要求,一级负荷,中断供电将造成人身伤亡，或造成重大政治、经济损失的负荷,中断供电将破坏有重大影响的用电单位的正常工作。或造成公共场所秩序严重混乱,应由两个独立电源供电。当一个电源发生故障时，另一个电源不应同时受到损坏。,特别重要负荷须增设应急电源,二级负荷,中断供电将造成较大政治、经济损失,中断供电将影响重要用电单位的正常工作。或造成公共场所秩序混乱,应由两回路供电，设两台变压器,三级负荷,不属于一、二级负荷者,对供电无特殊要求,负荷分级及供电要求,根据,GB50052,（,供配电系统设计规范）,第,2.0.1,条，用电负荷分级和供电要求,一级负荷,中断供电将造成人身伤亡时。,中断供电将在政治、经济上造成重大损失时。,中断供电将影响有重大政治、经济意义的用电单位的正常工作。,一级负荷应由两个电源供电；当一个电源发生故障时，另一个电源不应同时受到损坏。,一级负荷中特别重要的负荷，除由两个电源供电外，尚应增设应急电源，并严禁将其它负荷接入应急供电系统。,二级负荷,中断供电将在政治、经济上造成较大损失时。,中断供电将影响重要用电单位的正常工作。,二级负荷的供电系统，宜由两回线路供电。,三级负荷,不属于一级和二级负荷者应为三级负荷,常用应急电源,蓄电池组、不间断电源,(UPS),适用于允许断电时间毫秒级的负荷,EPS,应急电源,适用于允许断电时间为,0.25s,以上的负荷,带自投的独立专用供电线路,适用于允许断电时间,1.5s,以上的负荷,快速自起动发电机组,适用于允许断电时间,15s,以上的供电,系统电压的选择,低压用电设备的额定电压及系统标称电压,6,12,24,36,42,220/380,380/660V,供电设备的电压,6,12,24,36,42,230/400,400/690V,电压偏差的允许范围,电压偏差出现的原因：,线路阻抗过大，线路压降；谐波压降。,电源端电压波动。,系统功率因素影响。,三相不平衡。,大电动机启动压降。,带电导体系统型式的选择,三相四线制,三相三线制,两相三线制,单相二线制,注：带电导体是指正常通过工作电流的相线和中性线（包括,PEN,线但不包括,PE,线）,带电导体系统型式的选择,L1,L2,L3,三相四线,L1,L2,L3,L1,L2,N,L1,N,三相三线,两相三线,单相二线,N(PEN),低压系统配电方式,供电可靠，接线简单，操作方便，具有灵活性,配电层次不宜超过三级,放射式配电,树干式配电,链式配电,系统接地型式的选择,TN,TN-S,TN-C,TN-C-S,TT,IT,注：配电系统接地是指电源点对地关系，和负荷侧电气装置外露可导电部分对地关系,T,T,I,第,1,个字母,第,2,个字母,T,N,T,电源系统对地的关系,:,T=,一点直接接地,I=,所有带电部分与地隔离，,或一点经阻抗接地,q,TN,系统,装置的外露可导电部分与地的关系,:,T=,与地直接电气连接，独立于电源系统的任一接地点,N=,与电源系统的接地点直接电气连接,（交流系统中，该点通常是中性点）,S=,保护功能由一根与中性导体或接地导体相独立的导体提供,C=,中性导体和保护功能组合在一根导体,(PEN),中,补充的字母,系统接地的类型,字母的含义,T-Terra,大地,I-Isolate,隔离,N-Neutral,中性点,S-Separate,分开,C-Combine,合并,中性线,(N),保护线,(PE),保护中性线,(PEN),标注符号的含义,系统接地的类型（续）,L1,L2,L3,N,PE,系统接地点,外露可导电部分,L1,L2,L3,PE,外露可导电部分,系统接地点,TT,系统,电源系统有一点直接接地，装置的外露可导电部分通过接地极接地，该接地极在电气上独立于电源系统的接地极。,L1,L2,L3,PEN,系统接地点,外露可导电部分,TN-C,系统,在整个系统中，中性导体的和保护的功能组合在一根导体中。,q,整个系统具有独立的中性导体和保护导体,q,整个系统具有独立的接地相导体和保护导体,L1,L2,L3,PE,系统接地点,外露可导电部分,L1,L2,L3,PE,系统接地点,外露可导电部分,N,TN-S,系统,在整个系统中，使用一根独立的保护导体。,L1,L2,L3,PE,系统接地点,外露可导电部分,PEN,N,TN-C-S,系统,在系统的某一部分中，中性导体的和保护的功能组合在一根导体中。,1),系统可以对地隔离,中性线可以以配出或不配出,L1,L2,L3,系统,接地点,外露可导电部分,PE,阻抗,1),L1,L2,L3,PE,阻抗,1),系统,接地点,外露可导电部分,N,IT,系统,电源系统中所有带电部分与地隔离或者一点通过阻抗接地，电气装置的外露可导电部分或独立或集中地接地或与系统的接地点相连。,接地系统的选择要求,符合一般的标准,例如,:,在欧洲一些国家中，,TT,系统用于家庭及学校。,IT,系统用于个别的地区,由于每种系统都有它的优缺点，故没有最佳系统。倘若遵照规则，它们都是非常良好的。,没有超优的接地系统。,特别注意,持续供电的重要性,维护人员的技能水平,考虑某些负载的特性,:,电动机对大电流很敏感，某些负载具有较低的绝缘水平。,特殊场合可以考虑将几种接地系统组合的可能性，用一台,LV/LV,变压器可使接地系统适合于负载的需要。,保护电器额定电流,低压配电保护设计流程,Isc,Ib,Icu,，,Ics,In,负荷计算，短路电流计算,选择保护电器,总需要容量,(kVA),系统短路容量,MVA,各回路计算电流,保护电器的短路分断能力,各级短路电流,设备分组,计算负荷,(kW),根据敷设条件确定修正系数,根据规范和用电设备要求校验最大电压降,回路导体的截面,选择断路器,或保护电器,校验电缆热稳定,IT,或,TN,系统,校验回路的电缆,最大允许长度,确认电缆线路的截面积和选择它的电气保护,TT,系统,确定导体的截面积,选定开关长延时,选定开关短延时,选定开关动作时间,需要系数，利用系数法计算,选定开关瞬动,谢谢大家！,
