XXX片石混凝土挡墙施工方案
一、工程概况
片石混凝土挡土墙位于XXX，为了尽量减少加宽路段填筑时对原 水渠的占用面积，并确保加宽路基的整体稳定性，在XXX段采用重力 式片石混凝土挡土墙进行防护。
二、施工准备
1、测量放样：已完成导线联测和导线、水准点的复核工作，能 够满足挡土桥施工控制测量的要求。
2、施工场地及临时设施
修筑临时施工便道及平整施工场地，以便于机械设备进入，用电 已接至施工现场。
3、机械、人员准备
开挖机械、模板已全部到场；配备具有同种工程施工经验的技术 管理人员进行质量控制和管理，安排挑选具有同种施工经验班组施 作，进场人员都经过安全和质量教育。
三、片石混凝土挡土墙施工方法
（一）基坑开挖
1、片石混凝土挡土墙采用跳槽式分段（考虑伸缩缝尺寸）开挖， 由中间向两侧逐段施工，即开挖一段施工一段，待前一段浇注完成后， 方可开挖下一段。

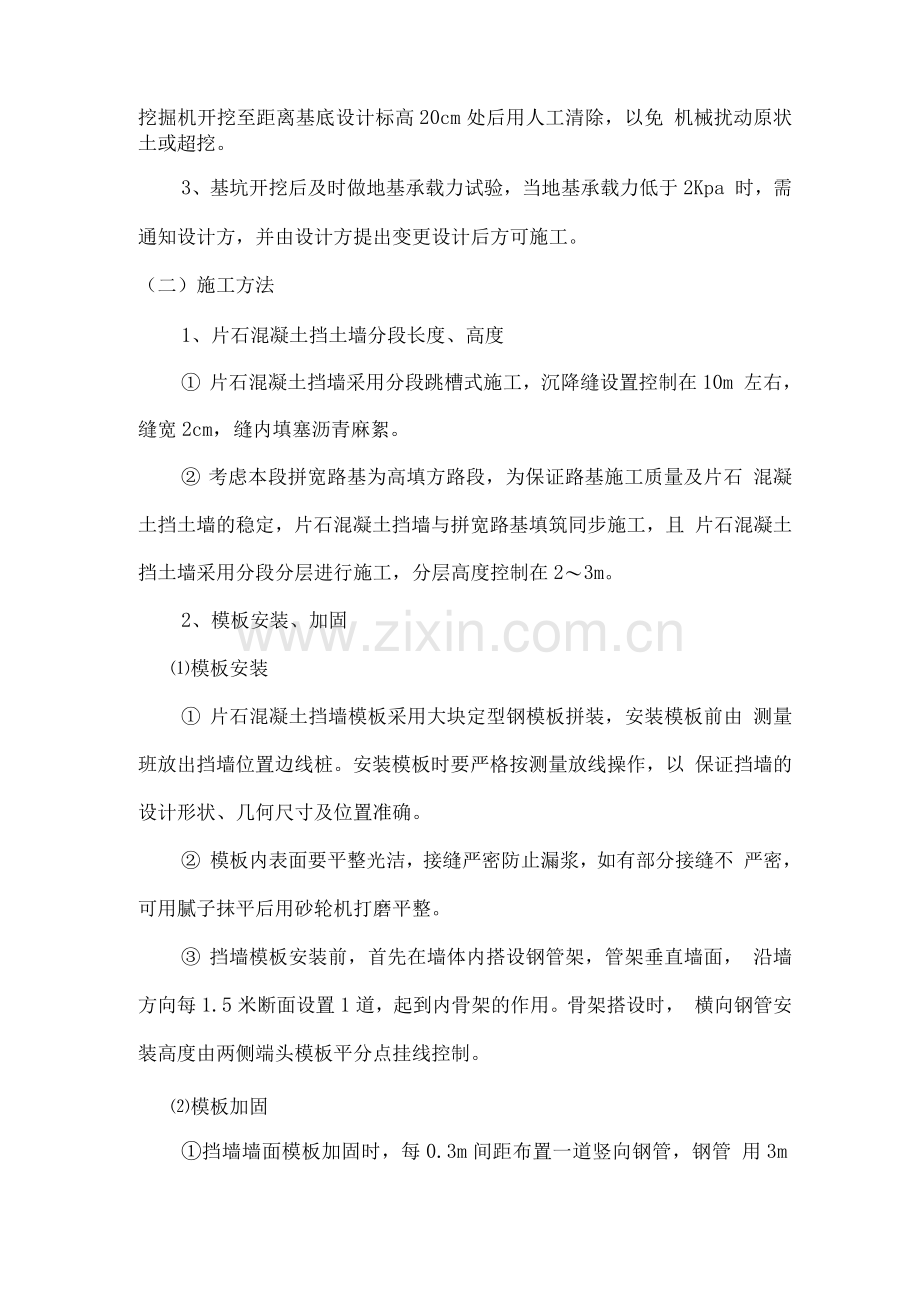

2、片石混凝土挡土墙基坑由挖掘机开挖，人工配合清理、整平 基底，挖掘机开挖至距离基底设计标高20cm处后用人工清除，以免 机械扰动原状土或超挖。
3、基坑开挖后及时做地基承载力试验，当地基承载力低于2Kpa 时，需通知设计方，并由设计方提出变更设计后方可施工。
（二）施工方法
1、片石混凝土挡土墙分段长度、高度
① 片石混凝土挡墙采用分段跳槽式施工，沉降缝设置控制在10m 左右，缝宽2cm，缝内填塞沥青麻絮。
② 考虑本段拼宽路基为高填方路段，为保证路基施工质量及片石 混凝土挡土墙的稳定，片石混凝土挡墙与拼宽路基填筑同步施工，且 片石混凝土挡土墙采用分段分层进行施工，分层高度控制在2〜3m。
2、模板安装、加固
⑴模板安装
① 片石混凝土挡墙模板采用大块定型钢模板拼装，安装模板前由 测量班放出挡墙位置边线桩。安装模板时要严格按测量放线操作，以 保证挡墙的设计形状、几何尺寸及位置准确。
② 模板内表面要平整光洁，接缝严密防止漏浆，如有部分接缝不 严密，可用腻子抹平后用砂轮机打磨平整。
③ 挡墙模板安装前，首先在墙体内搭设钢管架，管架垂直墙面， 沿墙方向每1.5米断面设置1道，起到内骨架的作用。骨架搭设时， 横向钢管安装高度由两侧端头模板平分点挂线控制。
⑵模板加固
①挡墙墙面模板加固时，每0.3m间距布置一道竖向钢管，钢管 用3m和6m钢管间隔布置。每0.6m横向布置一道双钢管，横竖钢管 安装时均由挂平分线控制安装方向。模板外采用打地锚斜顶方式加 固，并用拉线斜拉，以保证模板的稳定性。
② 模板加固完成后，挂线检查模板大面是否顺直，保证横竖钢管 无弯曲变形。
③ 模板之间在同一平面上采用对拉螺杆连接加固，为保证混凝土 浇注时不漏浆，成型美观，在模板连接处帖双面密封胶带。为加强模 板刚度和稳定性，保证片石混凝土挡土墙不跑模，并为操作人员提供 方便，模板背10cmx15cm方木或10#槽钢，其间距均不得大于50cm。 拉杆均设置在10cmx 15cm方木或10#槽钢上。拉杆水平方向的间距 为60cm,两端第一根拉杆应设置在距边30cm的位置。拉杆采用穿PVC 管的直径16mm的圆钢制作，拉杆螺母采用双螺母及配套的垫圈，以 保证模板在片石混凝土浇注过程中不会发生移动。
④ 模板加固完成后将模板内钢管骨架立杆拆除。横杆随着片石混 凝土面上升将支撑钢管逐层拆除。
3、片石混凝土
⑴混凝土拌合、运输
①混凝土采用75m3/h强制式拌和机集中拌制，混凝土拌和严格 按照C20设计配合比进行，认真控制混凝土拌制各组分的称量，确保 偏差不超过规定值。混凝土各成分必须拌和均匀，拌和程序和时间按 要求执行。
