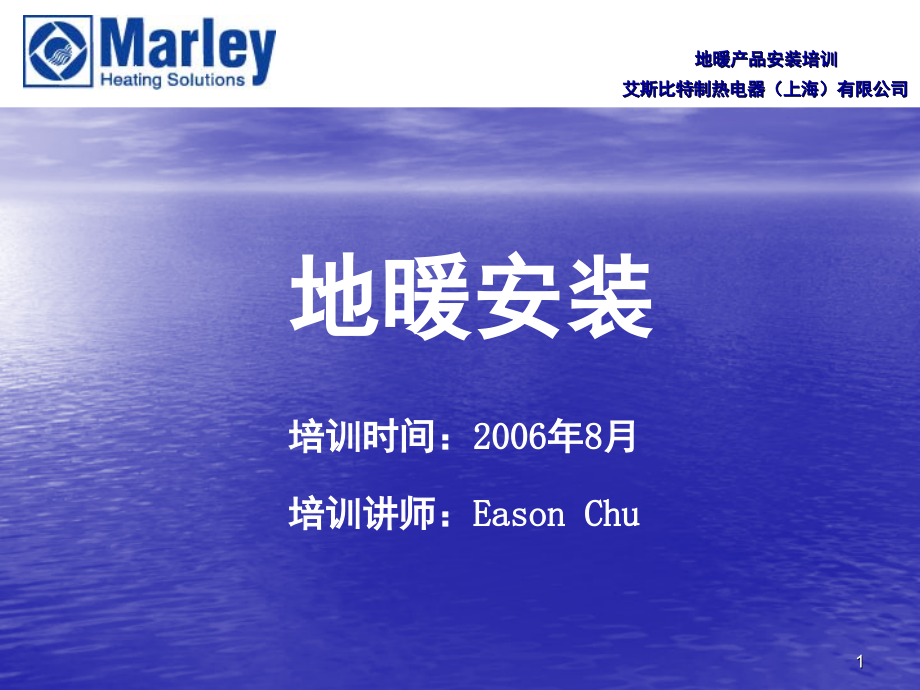

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,地暖,产品安装培训,艾斯比特制热电器（上海）有限公司,地暖安装,培训时间：2006年8月,培训讲师：Eason Chu,1,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,结构形式,性能指标,选型,2,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,结构形式,3,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,结构形式,照片（电缆接头）,4,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,性能指标-OLD,电缆类型,双,导，带有金属屏蔽网,线芯类型阻值固定，阻值公差-5+10%,电 压240V,发热功率17W/m,电缆温度6570（20 标况下）,耐压性能1500V试验电压不击穿,弯曲半径,最,小30mm,重 量,平,均60g/m,质量认证IEC、CE,电源(冷)线3,0.75mm2(1400w)或,31.0mm2(1400w)，2m长,5,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,性能指标-NEW,电缆类型,双,导，带有金属屏蔽网,线芯类型阻值固定，阻值公差-5+10%,电 压220V,发热功率19W/m,温度等级70（20 标况下）,耐压性能1500V试验电压不击穿,弯曲半径,最,小30mm,重 量,平,均60g/m,质量认证IEC、CE,电源(冷)线3,0.75mm2(1400w)或,31.0mm2(1400w)，2m长,6,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,选型,利用,马利电缆快速选购指南,或以下地热产品选型表选择所需电缆长度，由于南北方建筑保温性能差异，一般在北方城市，室内的保温条件很好，只需要配置90100W/功率，室内保温条件中等的华中地区，需要配置110120W/功率，南方地区，外墙没有保温的建筑，室内保温条件较差，就需要130140W/功率。,7,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,马利电缆快速选购指南,8,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,选,型,表,O,L,D,序号,型号,功率（W）,长度（m）,1,EC-9,150,9.5,2,EC-14,250,15,3,EC-18,300,18,4,EC-29,450,29,5,EC-37,600,37,6,EC-49,800,49,7,EC-61,1000,61,8,EC-73,1200,73,9,EC-85,1400,85,10,EC-100,1600,100,11,EC-113,1850,113,12,EC-135,2200,136,13,EC-146,2400,146,9,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆常识,选,型,表,N,E,W,序号,型号,功率（W）,长度（m）,1,EC-4A,422,22.2,2,EC-6A,600,31.6,3,EC-8A,800,42.1,4,EC-10A,1000,52.6,5,EC-12A,1200,63.2,6,EC-14A,1400,73.7,7,EC-16A,1600,84.2,8,EC-18A,1850,97.4,9,EC-22A,2200,115.8,10,EC-24A,2400,126.3,11,EC-28A,2800,147.4,12,EC-32A,3200,168.4,13,EC-34A,3400,178.9,10,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,测量,设计方案,客户确认,检查电源情况,查看环境,准备施工材料,11,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,测量,计算房间面积应按净面积或墙线（轴线）面积计算，不能减除边距。因为不铺电缆的地方，也必须铺设保温板，防止热量散失。,计算电缆铺设面积时，应将地面上遮挡物所占的面积减除，不列在电缆布局范围内。因为电缆在辐射散热的过程中，地面上如果有阻挡物，将影响地缆散热效果以及电缆的使用寿命。并且应注意电缆铺设必须离墙面之间的距离要大于15cm的距离。,12,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,13,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,设计方案,1.选型,2.计算有效面积,3.计算电缆铺设间距,4.,绘制电缆的安装布局图及电缆合理走势图,14,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,设计方案,1.选型,根据测量的房间面积，使用马利电缆快速选购指南或经验值选择电缆功率，根据选型表选择电缆型号，确定电缆长度。,例如：保温性能一般，面积10的房间，选择供热功率100W/，则所需供热功率总计1000W，由地热产品选型表可以选择型号为EC-61的产品，长度61m。,15,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,设计方案,2.计算有效面积,电缆和墙体之间必须留有至少15cm的间隙，如果房间里有摆放家具、沙发、或在浴室里的浴缸、台盆占用的地面，应将所占的面积减除掉，不列在电缆布局范围内。因为电缆在辐射散热的过程中，地面上如果有阻挡物，将影响地缆散热效果以及电缆的使用寿命。因此房间有效面积 100W/,17,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,设计方案,2.计算有效面积,如果有效安装面积与房间实际面积的比值较低，需要按整个房间的计算热负荷乘以相应的附加修正系数，以保证单位面积实际安装功率不超标（一般情况实际安装量应在90120w/，最好在150w/以下，普通住宅最高不超过200w/）。,18,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,设计方案,2.计算有效面积,供暖区面积与,房间总面积比值,0.55,0.40,0.25,附加系数,1.30,1.35,1.50,19,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,设计方案,3.计算电缆铺设间距,可采用公式：间距1400/单位面积热功率,上例中电缆铺设间距=14001439.79cm,但，必须保证电缆能够铺设完毕并能够覆盖全部有效面积，且离墙面至少15cm距离。,20,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,设计方案,4.,绘制电缆的安装布局图及电缆合理走势图,根据测得的数据、房间情况分析结果及房屋结构图，绘制CAD标准安装布局图。,21,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,客户确认,客户根据电缆供应商提供电缆长度、安装布局设计图纸等专业指导意见，确认无误后，方可进行施工准备阶段。,22,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,检查电源情况,用检测仪器检查电路中的电压，确认是否符合电缆运行电压，在国内标准电压为220V；检查电线的规格（电线表皮均有标注），判断载流量，一般建议电源的载流大于将安装的电缆额定电流的20%，,且电源配电箱内必须设置漏电保护装置。,23,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,检查电源情况,例如：通常1.5m,铜导线，PVC管电流量是15安培，XLPE管电流量是19安培，如果房间面积为20,，选定热功率为120W/,，则需要安装功率为2400W的电缆,电流为2400W220V=10.9A，电源的建议载流量为10.9(1+20%)13.1，所以1.5m,铜导线可以保证安全带动电缆的正常运行。,24,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,查看环境,1.,在铺设电缆前先将地面清扫干净，地面上保持干燥、平整。地面不平突起，凹凸程度不得高于0.5cm；,2.有防水层或防潮层要求的地面基层须施工完毕并通过闭水试验验收；,3.发热电缆电源引线布线系统中的穿线管、温控器安装暗盒（含传感线管、电缆线管的预埋）已按设计要求完成预埋；,25,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,查看环境,4.铺设区域内其它专业隐蔽工程已全部完成，现场符合封闭独立施工条件（本项工程不宜与其它单项工程交叉施工）；,5.准备施工所需用水、电等设施；,6.做好安装前铺设区域清理工作。,26,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,查看环境,注意：,通常情况下往往会集中时间进行装修，但切忌地缆的安装与室内装潢同时进行。,有水管或线管的应事先在地面上切槽埋入，或将水管或线管沿墙壁排放。,27,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,准备施工材料,安装前，准备好电缆、辅料及使用工具。,28,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装准备,准备施工材料,保温板,反射膜,钢丝网,电缆,塑料卡钉,29,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,检测电缆,铺设绝缘保温层,铺设反射层,铺设钢丝网,铺设电缆,再次检测电缆,温控器安装,通电检测,30,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,31,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,保温层,反射膜,钢丝网,电缆,混凝土层,地面装修材料,32,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,检测电缆,铺设之前必须进行发热电缆测试，检查电缆的标称电阻和绝缘电阻，确保发热电缆无断路、短路现象，如果有多个电缆，则全部电缆都要经过检查。,33,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,检测电缆,测量出标称电阻后，将测量值与标称电阻比较，标称电阻已印制在电缆绝缘层表面，偏差值应在510之间。,或根据公式：PU2/R计算功率，然后与所选产品的功率比较，偏差应在5之内。,比较测量出的绝缘电阻，绝缘电阻阻值在潮湿环境下应大于0.5兆欧姆，干燥环境下应大于1兆欧姆。,34,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,检测标称电阻,查看数据,电源线,35,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,电源线,电缆,36,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,铺设绝缘保温层,在打扫干净的铺设场地，将聚苯乙烯发泡硬质隔热保温板（XPS，俗称挤塑板）铺设在平整干净的结构面上。保温板应切割整齐，铺设间隙不得大于5mm，保温板可用胶带粘接平顺。铺设此层是起到保温、隔热的作用。,37,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,垃圾清理干净,38,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,边缘切割整齐,39,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,间隙小于5mm,墙沿也需铺设,40,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,铺设反射层,铺设反射复合铝箔，材料为聚酯真空镀铝膜，可以起到热量均匀传导的作用，以使地表温度均匀，铺设在挤塑板上，铺设必须平整，并用胶带固定。,41,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,反射膜,42,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,边缘要固定,43,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,可用卡钉,44,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,连接处用胶带封好,45,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,铺设钢丝网,铺设钢丝网，可以确定电缆位置，,防止电缆塌陷到保温板内,。将钢丝网铺设在反射膜上，将其固定在保温板上。接头处应用绑扎带捆扎牢固，钢丝间应搭接并绑扎固定；市场上的钢丝网有多种规格的，建议用户使用质量较好的2cm钢丝网。,46,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,钢丝网,47,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,沿边缘铺设,48,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,铺设电缆,按设计图纸铺设电缆。首先将电缆的一端和温度传感器，从地面通过的PVC预埋管，连接到温控器底盒内；固定好电缆到底盒的这段距离，一般在1m1.8m之间，要保证电缆有足够的长度接入温控器；地面伸出部分，使用塑料卡钉将电缆和钢丝网固定。然后按照U型平直铺设，U型处最小弯曲半径为5倍电缆直径，一般最小弯曲半径3cm，电缆需按设计要求间距铺设在钢丝网上，误差10mm，每隔30cm的距离将电缆与铁丝卡紧。,49,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,墙,体,温控,地 面,PVC管,电缆,接头,电源线,1m1.8m,50,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,地面伸出30cm左右,51,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,卡钉固定,上部已预埋,52,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,弯曲半径3cm,53,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,弯曲半径3cm,54,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,间距误差10mm,55,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,卡钉间距30cm,56,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,整体效果,57,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,再次检测电缆,电缆铺设完成后，必须再次检测电缆的标称电阻和绝缘电阻。如施工过程造成电缆损坏，可及时发现并处理。检测方法同第一次检测方法。,58,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,温控器安装,将地温探头穿管，穿管末端应封闭并尽可能设置在两条电缆线之间，并用困扎带与钢丝网固定；温控器安装于墙壁距离地面1m-1.8m之间，,一般可安装在与房间灯开关的并列位置。,温控器在出厂前已经组装完整，只须将2组导线温度传感器、预留电缆分别连接在温控开关上，一个控制电缆的运行，另一个用来测量出地面的温度，温度探头放在两根电缆中间的位置。,59,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,温控器安装,温控器是地面温度传感器，可以控制供热电缆运行温度。在铺设完成后水泥填充前，必须安装调试，如果发现线路出现问题，可以及时处理和更换。,安装完成后,要做好成品保护措施，避免后续操作造成意外损坏。,60,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,墙,体,温控,地 面,PVC管,温控器导线,感温头,封口,61,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,感温头,电缆之间,固定,62,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,封口，完成后拿出,感温头位置,63,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,64,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,通电检测,温控器安装完成后，如果有条件，需进行通电检测，检查电缆是否发热，并且检测电缆各处发热量是否均匀。,65,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,后续工程,填充混凝土,铺设地板、地砖等,最终测试、验收、客户确认,填写保修卡及安装单,66,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,填充混凝土,浇注混凝土填充层，所用材料必须符合设计要求，混凝土进入铺设区域时必须设垫板运送，推车等工具不得直接挤压发热电缆，填充完成48小时内不许踩踏，严禁剔凿、重载。,通常由施工单位铺设水泥，混凝土铺设仅提供参考。,67,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,可能损坏电缆,68,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,铺设地板、地转等,进行表面装饰材料装修,建议用户采用地砖装饰,如果选用木质材料,切忌不能使用实木地板,一定先要咨询木质材料的含水量,确认是否适合使用地热电缆系统，否则木地板加热时间过长，容易变形，造成地面装修损坏。,69,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,不得随意踩踏,70,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,最终测试、验收、客户确认,系统运行调试必须在混凝土填充层养护期满（一般为2128天）后才可以进行，严禁利用电缆升温护养护覆盖层；首次启动，调试发热电缆供暖系统时，应将系统设定在510低温范围运行一段时间，然后逐步调升温度，直至达到采暖舒适温度。,同时向用户介绍产品特性及使用方法。,71,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,电缆安装,填写保修卡及安装单,调试完成，用户确认无误后，必须填写产品保修卡及安装单，填写需真实、详细、规范。,72,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,注意,安装过程中，注意金属工具的使用安全等，以免对电缆造成损伤。,环境温度低于5时，严禁进行发热电缆的铺设施工。,在发热电缆铺设前、铺设后、覆盖层工程完成后，必须进行3次电缆阻值和绝缘电阻的检测，并认真做好记录和分部/分项验收。,发热电缆系统必须安装漏电保护开关。,安装完成后必须注意成品保护，做好标识工作，以免其它工序对成品造成破坏。,温控器最好在建筑全部工程完工后进行安装。,73,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,安装样板,74,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,安装样板,75,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,安装样板,76,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,安装样板,77,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,安装样板,78,地暖产品安装培训,艾斯比特制热电器（上海）有限公司,79,
