变压器运行方式.docx

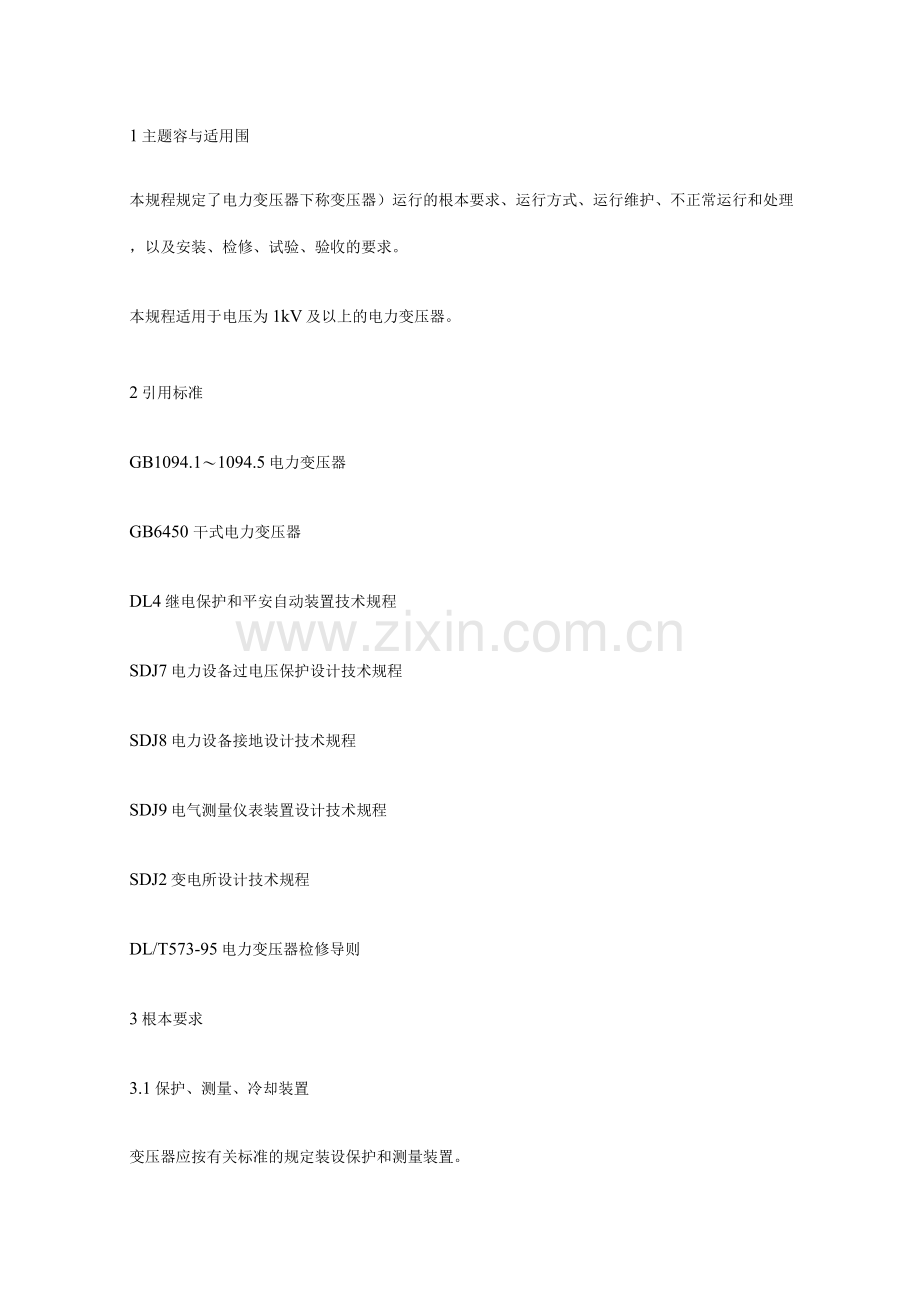

1主题容与适用围
本规程规定了电力变压器下称变压器）运行的根本要求、运行方式、运行维护、不正常运行和处理，以及安装、检修、试验、验收的要求。
本规程适用于电压为1kV及以上的电力变压器。
2引用标准
GB1094.1〜1094.5电力变压器
GB6450 干式电力变压器
DL4继电保护和平安自动装置技术规程
SDJ7电力设备过电压保护设计技术规程
SDJ8电力设备接地设计技术规程
SDJ9电气测量仪表装置设计技术规程
SDJ2变电所设计技术规程
DL/T573-95电力变压器检修导则
3根本要求
3.1保护、测量、冷却装置
变压器应按有关标准的规定装设保护和测量装置。
干式变压器有关装置应符合相应技术要求。
装有气体继电器的油浸式变压器，无升高坡度者，安装时应使顶盖沿气体继电器方向有1%〜1.5%的升高坡度。
变压器的冷却装置应符合以下要求：
a. 按制造厂的规定安装全部冷却装置；
b. 风扇的附属电动机应有过负荷、短路及断相保护；
变压器应按以下规定装设温度测量装置：
a. 应有测量顶层的温度计柱上变压器可不装），无人值班变电站的变压器应装设指示顶层最高值的温度计；
b. 干式变压器应按制造厂的规定，装设温度测量装置。
3.2有关变压器运行的其它要求
变压器应有铭牌，并标明运行编号和相位标志。
变压器在运行情况下，应能平安地查看顶层温度。
室安装的变压器应有足够的通风，防止变压器温度过高。
变压器室的门应采用阻燃或不燃材料，并应上锁。门上应标明变压器的名称和运行编号，门外应挂“止步，高压危险的标志牌。
3.3技术文件
变压器投入运行前，应保存好技术文件和图纸。
a. 制造厂提供的说明书、图纸及出厂试验报告；
.2检修竣工后需交：
a. 变压器及附属设备的检修原因及检修全过程记录；
每台变压器应有下述容的技术档案：
a. 检修记录；
b. 预防性试验记录；
c. 变压器保护和测量装置的校验记录；
4变压器运行方式
4.1 一般运行条件
变压器的运行电压一般不应高于该运行分接额定电压的105%。对于特殊的使用
情况，允许在不超过110%的额定电压下运行。
干式变压器的温度限值应按制造厂的规定。
变压器三相负载不平衡时，应监视最大一相的电流。
接线为YN , yn0的大、中型变压器允许的中性线电流，按制造厂及有关规定。
接线为Y, yn0（或YN，yn0）和Y，Zn11（或YN，zn11）的配电变压器，中性线电流的允许值为额定电流的25%和40%，或按制造厂的规定。
4.2变压器在不同负载状态下的运行方式
负载电流和温度的最大限值。
各类负载状态下的负载电流和温度的最大限值如表2所示，顶层油温限值为
105 °C。当制造厂有关于超额定电流运行的明确规定时，应遵守制造厂的规定。
表2变压器负载电流和温度最大限值
负载类型
配电变压器
中型电力变压器
大型电力变压器
正常周期
性负载
负载电流标么值）
1.5
1.5
1.3
热点温度
与绝缘材料接触
的金属部件的温
度（C）
140
140
120
长
负载电流标么值）
1.8
1.5
1.3

期
热点温度

急
与绝缘材料接触

救
的金属部件的温

周
度(°C)
150
140
130
期

性

负

载

短
负载电流标么值）
2.0
1.8
1.5
期
热点温度

急

救
与绝缘材料接触

160
160
负
的金属部件的温

载
度(C)

长期急救周期性负载的运行

.1长期急救周期性负载下运行时，将在不同程度上缩短变压器的寿命，应尽量减少出现这种运行方式的时机；必须采用时，应尽量缩短超额定电流运行的时间，降低超额定电流的倍数，按制造厂规定投入备用冷却器。
.2当变压器有较严重的缺陷如冷却系统不正常，有局部过热现等。）或绝缘有弱
点时，不宜超额定电流运行。
.3在长期急救周期性秀载下运行期间，应有负载电流记录。
短期急救负载的运行
.1短期急救负载下运行，相对老化率远大于1,绕组热点温度可能到达危险程度。在出现这种情况时，应投入包括备用在的全部冷却器制造厂另有规定的除外），并尽量压缩负载、减少时间，一般不超过0.5h。当变压器有严重缺陷或绝缘有弱点时，不宜超额定电流运行。
5变压器的运行维护
5.1变压器的运行监视
无人值班变电站的变压器，应经常监视仪表的指示，及时掌握变压器运行情况。监视仪表的抄表 数由现场规程规定。当变压器超过额定电流运行时，应作好记录。
无人值班变电站的变压器应在每次定期检查时记录其电压、电流和顶层温度，以及曾到达的最高顶层温度等。对配电变压器应在最大负载期间测量三相电流，并设法保持根本平衡。
变压器的日常巡视检查，可参照以下规定：
a. 变压器每小时巡视一次，夜间应有一次巡检；
在以下情况下应对变压器进展特殊巡视检查，增加巡检查次数：
a. 新设备或经过检修、改造的变压器在投运72h ；
b. 有严重缺陷时;
c. 气椽突变如大风、大雾、大雪、冰雹、寒潮等）时；
d. 雷雨季节特别是雷雨后；
e. 高温季节、顶峰负载期间；
f. 变压器急救秀载运行时。
变压器日常巡视检查一般包括以下容：
a. 变压器的温度和温度计应正常；
b. 外部无破损裂纹、无放电痕迹及其它异常现象；
c. 变压器音响正常；
d. 各冷却器手感温度应相近，风扇、运转正常；
e. 引线接头、电缆、母线应无发热迹象；
仁有载分接开关的分接位置及电源指示应正常；
g. 干式变压器的并部外表应无积污；
i.变压器室的门、窗、照明应完好，房屋不漏水，温度正常；
应对变压器作定期检查检查周期由现场规程规定），并增加以下检查容:
a. 外壳应无异常发热;
b. 各部的接地应好；必要时应测量铁芯和夹层的接地电流；
c. 各种标志应齐全明显；
d. 各种保护装置应齐全、良好；
e. 各种温度计应在检定周期，超温信号应正确可靠；
f. 消防设施应齐全完好；
g. 室变压器通风设备应完好；
下述维护工程的周期，可根据具体情况在现场规程中规定：
a. 清扫变压器污物；
b. 清扫冷却系统影响散热的污物；
c. 各种控制箱和二次回路的检查和清扫，各种接线点和二次回路的检查清扫。
5.2变压器的投运和停运
在投运变压器之前，值班人员应仔细检查，确认变压器及其保护装置在良好状态，具备带电运行条件。并注意外部有无异物，临时接地线是否已撤除，分接开关位置是否正确。
运用中的备用变压器应随时可以投入运行。长期停运者应定期充电，同时投入冷却装置。
变压器投运和停运的程序在现场规程中规定，并须遵守以下各项：
a. 变压器的充电应在有保护装置的电源侧用断路器操作，停运时应先停负载侧，后停电源侧。
b. 允许用熔断器投切空载配电变压器和66kV的站用变压器。
新投运的变压器应按GBJ148中条和条规定试运行。更换绕组后的变压器参照执行，其冲击合闸次数为3次。
新装、大修、事故检修后的变压器，应空载运行24小时。
干式变压器在停运和保管期间，应防止绝缘受潮。
5.3瓦斯保护装置的运行
变压器运行时瓦斯保护装置应接信号和跳闸，有载分接开关的瓦斯保护应接跳闸。
5.5变压器分接开关的运行维护
无励磁调压奕压器在变换分接时，应作屡次转动，以便消除触头上的氧化厝和油污。在确认变换分接正确并锁紧后，测量绕组的直流电阻。分接变情况应作记录。
10kV及以下变压器和消弧线圈变换分接时的操作和测量工作，也可在现场规程
中自行规定。
为防止开关在严重过负载或系统短路时进展切换，宜在有载分接开关控制回路中加装电流闭锁装置，其整定值不超过变压器额定电流的1.5倍。
5.6厂用变压器，应加强清扫，防止污闪、封堵孔洞，防止小动物引起短路事故。
5.7.新装或变动过外连接接线的变压器，运行前必须核定相位。
5.8变压器的经济运行
变压器的投运应按照负载情况，从平安、经济原则出发，合理安排，使总损耗最小。
6变压器的不正常运行和处理
6.1运行中的不正常现象和处理
值班人员在变压器运行中发现不正常现象时，应设法尽快消除，并报告上级和做好记录。
变压器有以下情况之一者应立即停运，运用中的备用变压器，应尽可能先将其投入运行：
a. 变压器声响明显增大，很不正常，部有爆裂声；
b. 套管有严重的破损和放电现象；
c. 变压器冒烟着火。
当发生危及变压器平安的故障，而变压器的有关保护装置拒动时，值班人员应立即将变压器停运。
当变压器附近的设备着火、爆炸或发生其他情况，对其压器构成严重威胁时，值班人员应立即将变压器停运。
变压器温升高超过制造厂规定的限值时，值班人员应按以下步骤检查处理：
a.检查变压器的负载和冷却介质的温度，并与在同一负载和冷却介质温度下正常的温度核对；
^核对温度测量装置；
c. 检查变压器冷却装置或变压器室的通风情况。
假设温度升高的原因是由于冷却系统的故障，且在运行中无法修理者，应将变压器停运修理；假设不能立即停运修理，则值班人员应按现场规程的规定调整变压器的负载至允许运行温度下的相应容量。
在正常负载和冷却条件下，变压器温度不正常并不断上升，且经检查证明温度指示正确，则认为变压器已发生部故障，应立即将变压器停运。
变压器在各种超额定电流方式下运行，假设顶层温度超过105 °C时，应立即降低负载。
铁芯多点接地而接地电流较大时，应安排检修处理。在缺陷消除前，可采取措施限流，并加强监视。
系统发生单相接地时，应监视变压器的运行情况。
6.2瓦斯保护装置动作的处理
在查明原因消除故障前不得将变压器投入运行。为查明原因应重点考虑以下因
素，作出综合判断：
a. 保护及直流等二次回路是否正常；
b. 变压器外观有无明显反映故障性质的异常现象；
c. 必要的电气试验结果；
d. 变压器其它继电保护装置动作情况。
6.3变压器跳闸和灭火
变压器跳闸后，应立即查明原因。如综合判断证明变压器跳闸不是由于部故障所引起，可重新投入运行。
假设变压器有部故障的征象时，应作进一步检查。
变压器跳闸后，应立即投入运用中的备用中变压器。
变压器着火时，应立即断开电源，停运冷却器，并迅速采取灭火措施，防止火势蔓延。
7变压器的安装、检修、试验和验收
7.1奕压器的安装工程和要求，应按GBJ148中的要求，以及制造厂的特殊要求。
7.2运行中的变压器是否需要检修和检修工程及要求，应在综合分析以下因素的根底上确定：
a. 电力变压器检修工艺导则推荐的检修周期和工程；
b. 构造特点和制造情况；
c. 运行中存在的缺陷及其严重程度；
d. 负载状况和绝缘老化情况；
e. 历次电气试验结果；
f. 与变压器有关的故障和事故情况；
g. 变压器的重要性。
7.4变压器的试验周期、工程和要求，按电力设备预防性试验规程的规定。
7.5运行中的变压器是否需要枯燥，应在出现下述现象时，经综合分析作出判断。
a. 折算至同一温度下的电力设备预防性试验规程的参考限值；较上次测得值增高30%以上；
b. 折算至同一温度下的绝缘电阻值较上次测得值降低30%以上，吸收比和极化指数均低于电力设备预防性试验规程的参考限值；
c. 变压器有明显的进水受潮迹象。
7.6新安装变压器的验收应按GBJ18中2.10条的规定和制造厂的要求。
7.7变压器检修后的验收按GB/T573和电力设备预防性试验规程的规定。
附录
自耦变压器的等值容量补充件）
本附录适用于额定容量2MVA 及以下的三相自耦变压器的等值容量变换，其等值容量St不超过1MVA 。等值容量在0〜1MVA 之间时，其相应的短路阻抗Zt从25%线性降至15%。
组成三相变压器组的单相变压器，其额定容量及等值容量的适用限值分别不超过66.6MVA/ 柱和 33.3MVA/ 柱。
三相自耦变压器等值变换：
S广 S /（U1-U2）/U1
Z广 Z U]/ CU1-U2：
自耦变压器每柱额定容量变换：
St=S /Wx〔气-七〕/U]
Z广 Z U]/ CU]-U2：
式中U1 --高压侧电压主分接;
U2--低压侧电压；
Sr--自耦变压器额定容量，MVA ;
St--等值容量，MVA ；
Zt--f相应于St的短路阻抗，% ；
Zr--相应于Sr的短路阻抗，% ；
W--心柱数。
附加说明：
本标准由电力工业部平安监察及生半国调司、国调中心提出
本标准由电力工业部变压器标准化技术委员会归
本标准由电力科学研究院、供电局负责起草。高压研究所、东北电业管理局、省电力局、省电力局、供电局、供电局、供电局、洲坝电厂、石景山发电总厂参加
本标准主要起草人：承宗、凌、（以下按姓氏笔划为序）丁镇华、王世阁、尤爱珍、王厚义、俊瀛、满元、肖定娱、振文、宫涉君、凌子恕、傅锡年
