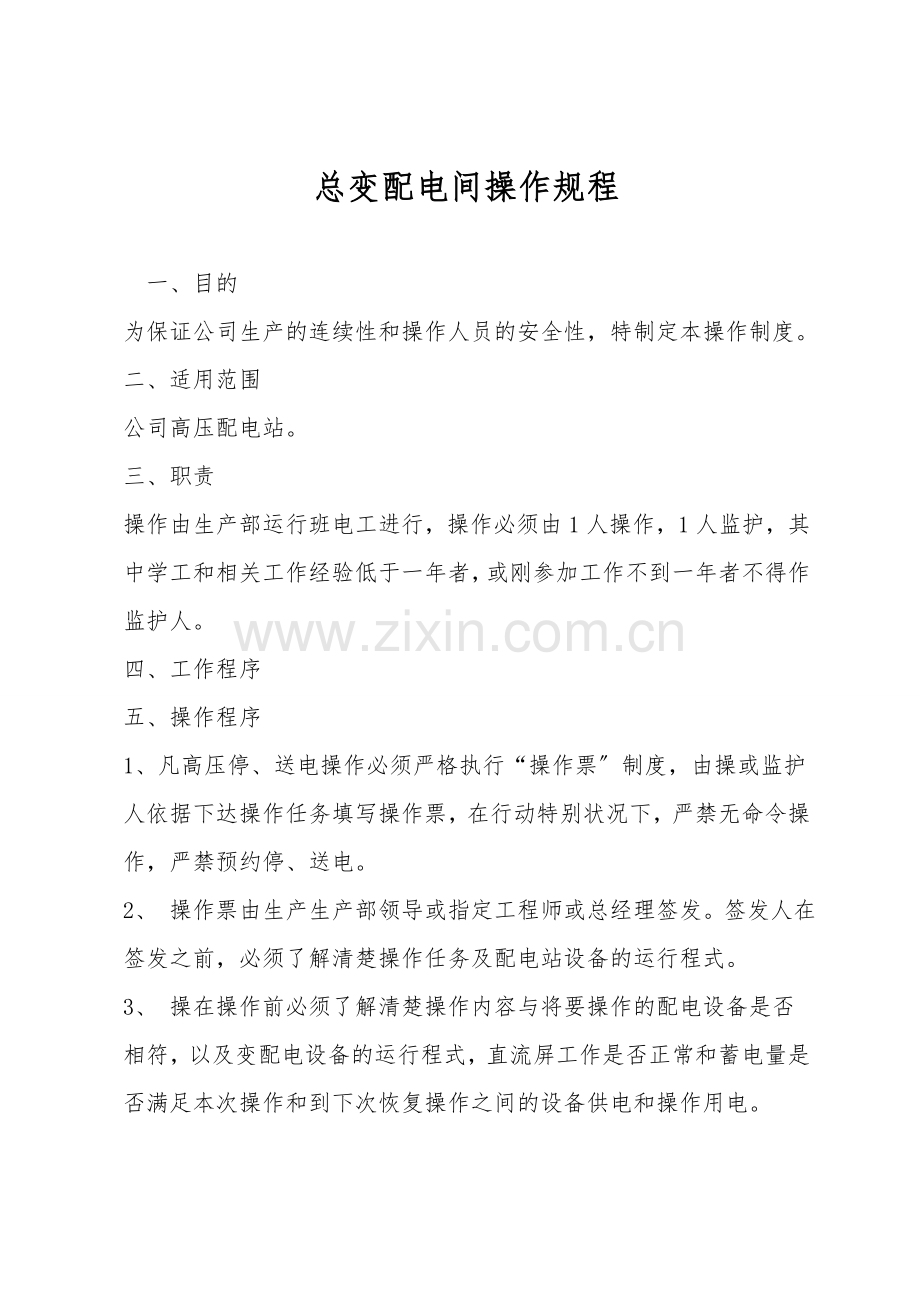

总变配电间操作规程

一、目的
为保证公司生产的连续性和操作人员的安全性，特制定本操作制度。
二、适用范围
公司高压配电站。
三、职责
操作由生产部运行班电工进行，操作必须由1人操作，1人监护，其中学工和相关工作经验低于一年者，或刚参加工作不到一年者不得作监护人。
四、工作程序
五、操作程序
1、凡高压停、送电操作必须严格执行“操作票〞制度，由操或监护人依据下达操作任务填写操作票，在行动特别状况下，严禁无命令操作，严禁预约停、送电。
2、 操作票由生产生产部领导或指定工程师或总经理签发。签发人在签发之前，必须了解清楚操作任务及配电站设备的运行程式。
3、 操在操作前必须了解清楚操作内容与将要操作的配电设备是否相符，以及变配电设备的运行程式，直流屏工作是否正常和蓄电量是否满足本次操作和到下次恢复操作之间的设备供电和操作用电。

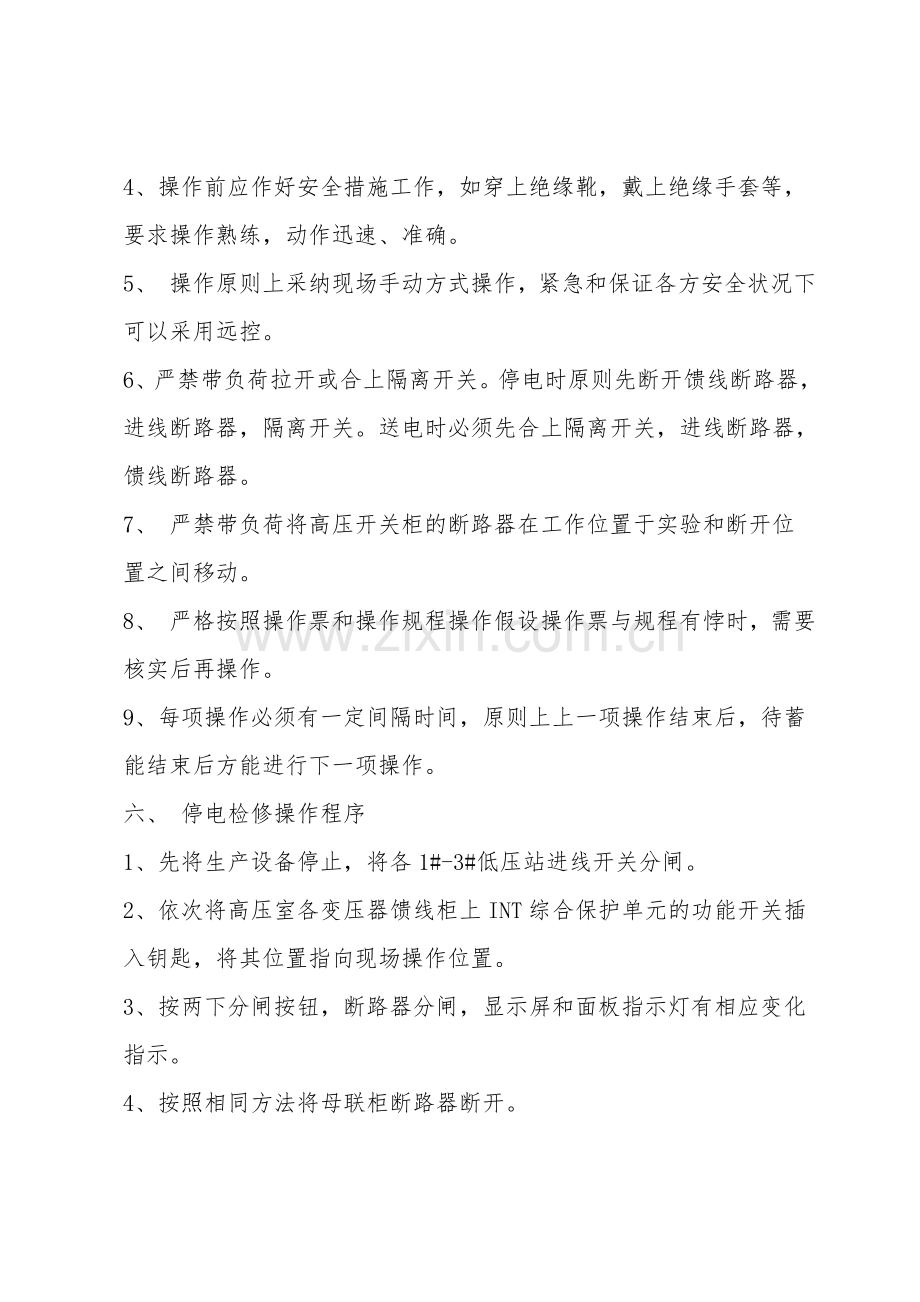

4、操作前应作好安全措施工作，如穿上绝缘靴，戴上绝缘手套等，要求操作熟练，动作迅速、准确。
5、 操作原则上采纳现场手动方式操作，紧急和保证各方安全状况下可以采用远控。
6、严禁带负荷拉开或合上隔离开关。停电时原则先断开馈线断路器，进线断路器，隔离开关。送电时必须先合上隔离开关，进线断路器，馈线断路器。
7、 严禁带负荷将高压开关柜的断路器在工作位置于实验和断开位置之间移动。
8、 严格按照操作票和操作规程操作假设操作票与规程有悖时，需要核实后再操作。
9、每项操作必须有一定间隔时间，原则上上一项操作结束后，待蓄能结束后方能进行下一项操作。
六、 停电检修操作程序
1、先将生产设备停止，将各1#-3#低压站进线开关分闸。
2、依次将高压室各变压器馈线柜上INT综合保护单元的功能开关插入钥匙，将其位置指向现场操作位置。
3、按两下分闸按钮，断路器分闸，显示屏和面板指示灯有相应变化指示。
4、按照相同方法将母联柜断路器断开。
5、将进线柜断路器断开。
6、将所有断路器和负荷开关小车用专用手柄摇至试验位置，面板指示灯有相应指示。
7、在进线柜上挂上“设备检修，禁止合闸〞警示牌。
8、有接触可能带电部分的检修时需要将接地开关合上。
七、 计划停电和恢复操作程序
1、先将生产设备停止，将各1#-3#低压站进线开关分闸。
2、依次将高压室各变压器馈线柜上INT综合保护单元的功能开关插入钥匙，将其位置指向现场操作位置。
3、按两下分闸按钮，断路器分闸，显示屏和面板指示灯有相应变化指示。
4、按照相同方法将进线断路器断开。
5、计划停电时间结束后，先检查高压进线是否带电，是否缺相。
6、将INT综合保护单元的功能开关插入钥匙，将其位置指向现场操作位置，按两下合闸按钮，将进线断路器合闸。
7、检查PT柜电压指示是否在额定值±5%范围内，否则检查原因。
8、 进线电压正常后，依次按变压器馈线柜INT综合保护单元合闸按钮将需要供电的变压器供电。
9、 检查配电屏工作无异常后操作结束。
八、 突然停电和停电检修后恢复供电程序
1、 突然停电后需要依次将高压室各变压器馈线柜和进线柜上INT综合保护单元的功能开关插入钥匙，将其位置指向现场操作位置，按两下分闸按钮，将变压器馈线断路器和进线断路器分闸。
2、检修结束后需要将所有断路器按以前对应关系摇至工作位置，面板指示灯有相应指示。
3、检查高压进线是否带电，是否缺相。
4、将进线柜INT综合保护单元的功能开关插入钥匙，将其位置指向现场操作位置，按两下合闸按钮，将进线断路器合闸。
5、检查PT柜电压指示是否在额定值±5%范围内，否则检查原因。
6、 进线电压正常后，依次按变压器馈线柜INT综合保护单元合闸按钮将需要供电的变压器供电。
7、检查配电屏工作无异常后操作结束。
九、 注意事项
1、 单项操作时可以不需要操作监护人，特别状况下可以先操作后填写签发操作票。
2、 单项操作是指对变压器馈线柜操作，停电操作后需将停电工作内容记录和挂相应安全警示牌，送电时，保证无人员在该线路上工作后由挂牌人先摘牌再操作。警示牌的挂摘必须为同一人。
