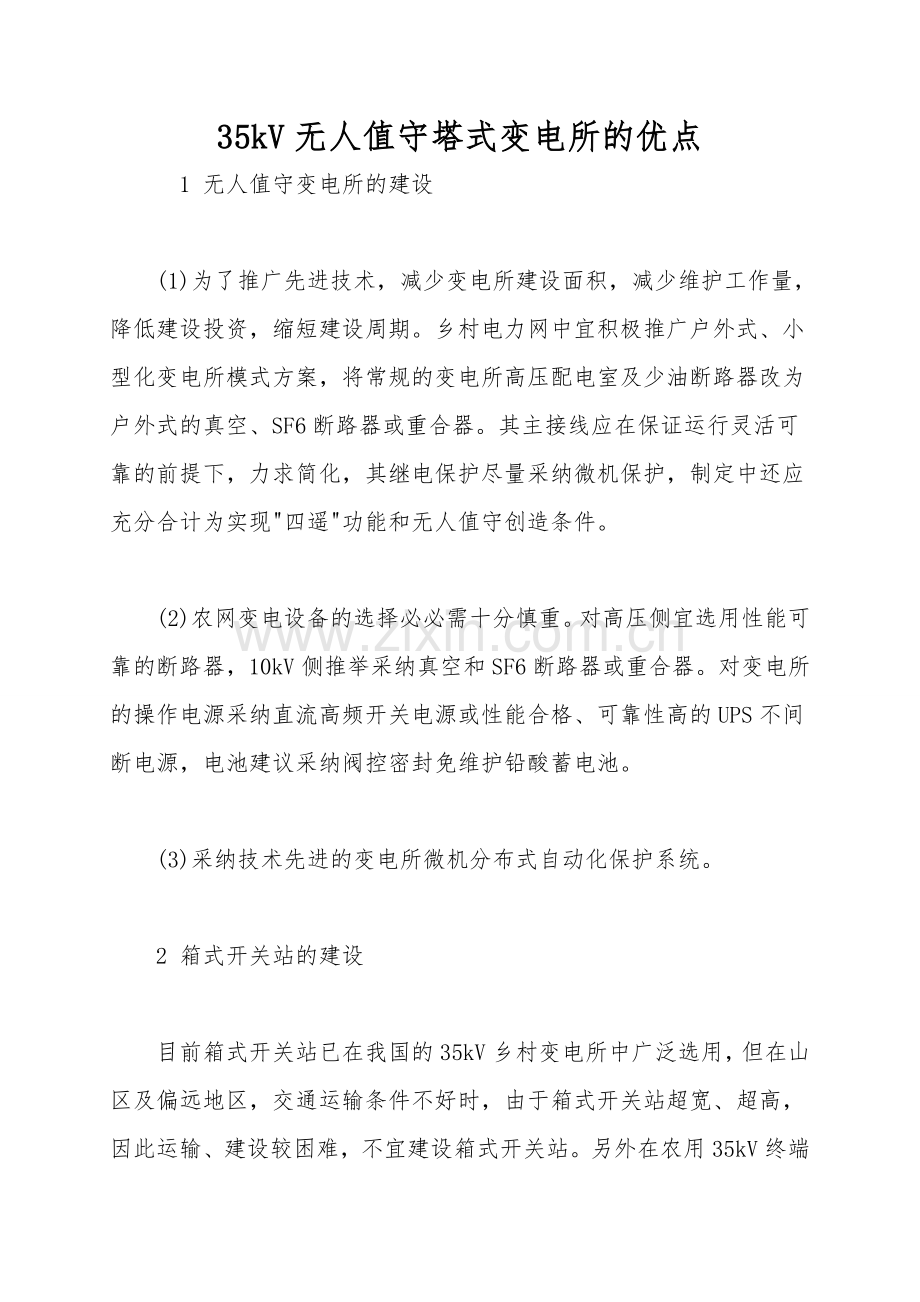

35kV无人值守塔式变电所的优点
　　1 无人值守变电所的建设

　　(1)为了推广先进技术，减少变电所建设面积，减少维护工作量，降低建设投资，缩短建设周期。乡村电力网中宜积极推广户外式、小型化变电所模式方案，将常规的变电所高压配电室及少油断路器改为户外式的真空、SF6断路器或重合器。其主接线应在保证运行灵活可靠的前提下，力求简化，其继电保护尽量采纳微机保护，制定中还应充分合计为实现"四遥"功能和无人值守创造条件。

　　(2)农网变电设备的选择必必需十分慎重。对高压侧宜选用性能可靠的断路器，10kV侧推举采纳真空和SF6断路器或重合器。对变电所的操作电源采纳直流高频开关电源或性能合格、可靠性高的UPS不间断电源，电池建议采纳阀控密封免维护铅酸蓄电池。

　　(3)采纳技术先进的变电所微机分布式自动化保护系统。

　　2 箱式开关站的建设

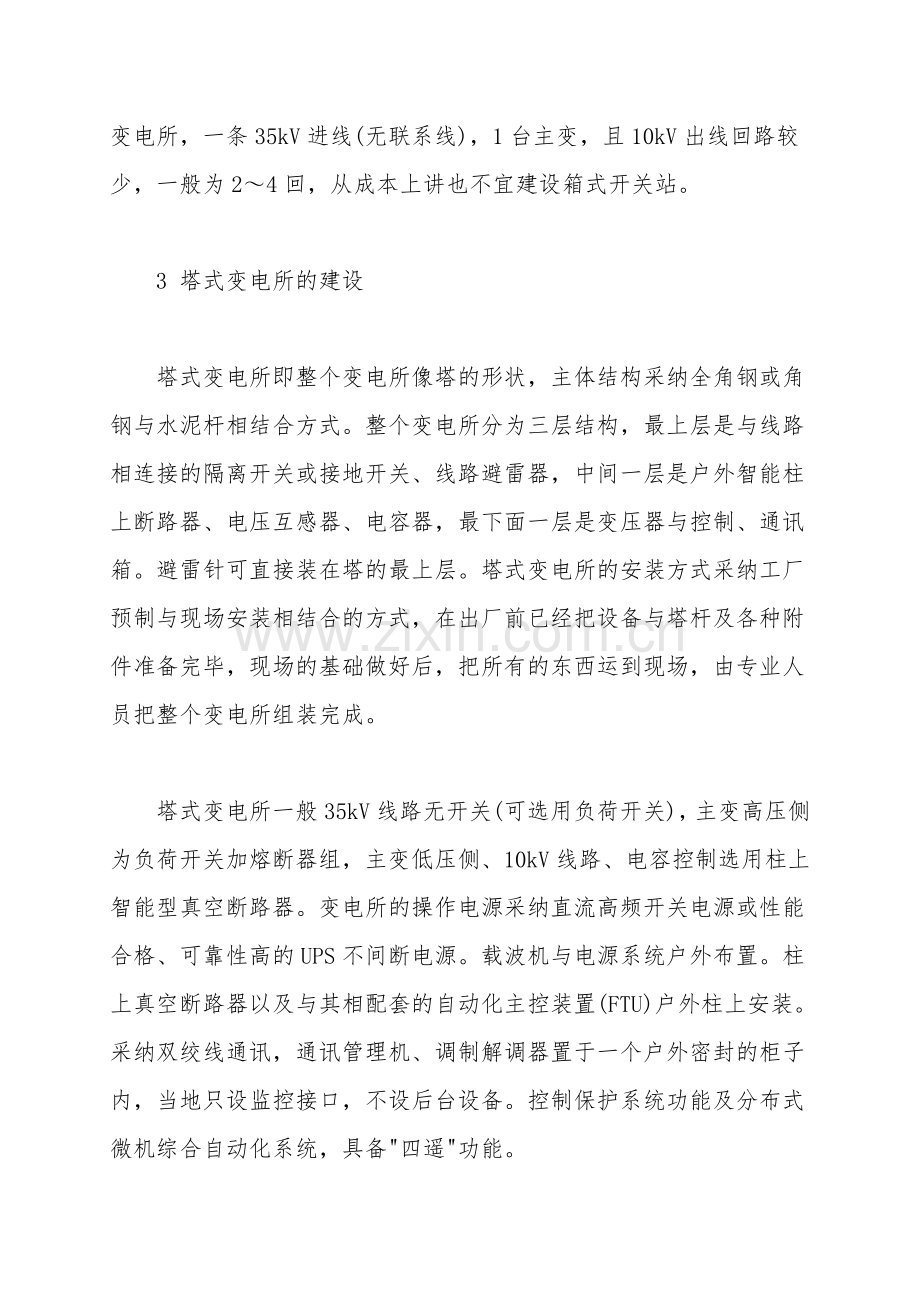

　　目前箱式开关站已在我国的35kV乡村变电所中广泛选用，但在山区及偏远地区，交通运输条件不好时，由于箱式开关站超宽、超高，因此运输、建设较困难，不宜建设箱式开关站。另外在农用35kV终端变电所，一条35kV进线(无联系线)，1台主变，且10kV出线回路较少，一般为2～4回，从成本上讲也不宜建设箱式开关站。

　　3 塔式变电所的建设

　　塔式变电所即整个变电所像塔的形状，主体结构采纳全角钢或角钢与水泥杆相结合方式。整个变电所分为三层结构，最上层是与线路相连接的隔离开关或接地开关、线路避雷器，中间一层是户外智能柱上断路器、电压互感器、电容器，最下面一层是变压器与控制、通讯箱。避雷针可直接装在塔的最上层。塔式变电所的安装方式采纳工厂预制与现场安装相结合的方式，在出厂前已经把设备与塔杆及各种附件准备完毕，现场的基础做好后，把所有的东西运到现场，由专业人员把整个变电所组装完成。

　　塔式变电所一般35kV线路无开关(可选用负荷开关)，主变高压侧为负荷开关加熔断器组，主变低压侧、10kV线路、电容控制选用柱上智能型真空断路器。变电所的操作电源采纳直流高频开关电源或性能合格、可靠性高的UPS不间断电源。载波机与电源系统户外布置。柱上真空断路器以及与其相配套的自动化主控装置(FTU)户外柱上安装。采纳双绞线通讯，通讯管理机、调制解调器置于一个户外密封的柜子内，当地只设监控接口，不设后台设备。控制保护系统功能及分布式微机综合自动化系统，具备"四遥"功能。

　　4 塔式变电所的优点及问题

　　(1)优点：

　　①变电所不必需要建设控制室和相应的辅助厂房，小型塔式变电所与常规变电所相比，投资减少约1/3，占地面积小，1台主变4条出线的小型塔式变电所占地245m2；1台主变4条出线的微型塔式变电所仅占地189m2；

　　②柱上智能型真空断路器在出厂时已调试好，现场安装简单，几乎不使用高压电缆，减少了维护工作量，制定施工周期短，与常规所比较施工期可缩短一半以上；

　　③自动化系统功能类同于箱式变电站，采纳先进技术，自动化程度高，配置灵活，高集成化、单元化和积木式的组合，可真正实现无人值守；

　　④维护检修量小、方便；

　　⑤出线间隔的扩展方便；

　　⑥适用于山区及偏远地区运输困难场所和符合小容量多布点，深入负荷中心的原则；

　　⑦其出线断路器的FTU配置可兼顾配网自动化功能。

　　(2)应注意的问题：

　　建设塔式变电所，从方案制定上虽然可节约大量资金，但在设备选型上不能过于强调低价，特别是在智能断路器的选型上应满足如下要求：①具有合格的密封性能；②适应户外严酷环境条件；③免维护、高可靠性。

　　5 结束语

　　35kV无人值守塔式变电所，是农网变电所建设的另一种型式，是箱式开关站的有效补充，在使用中可依据状况进行选择，随着农网改造的深入，如同箱式开关站一样，无人值守塔式变电所也将得到广泛的使用。
