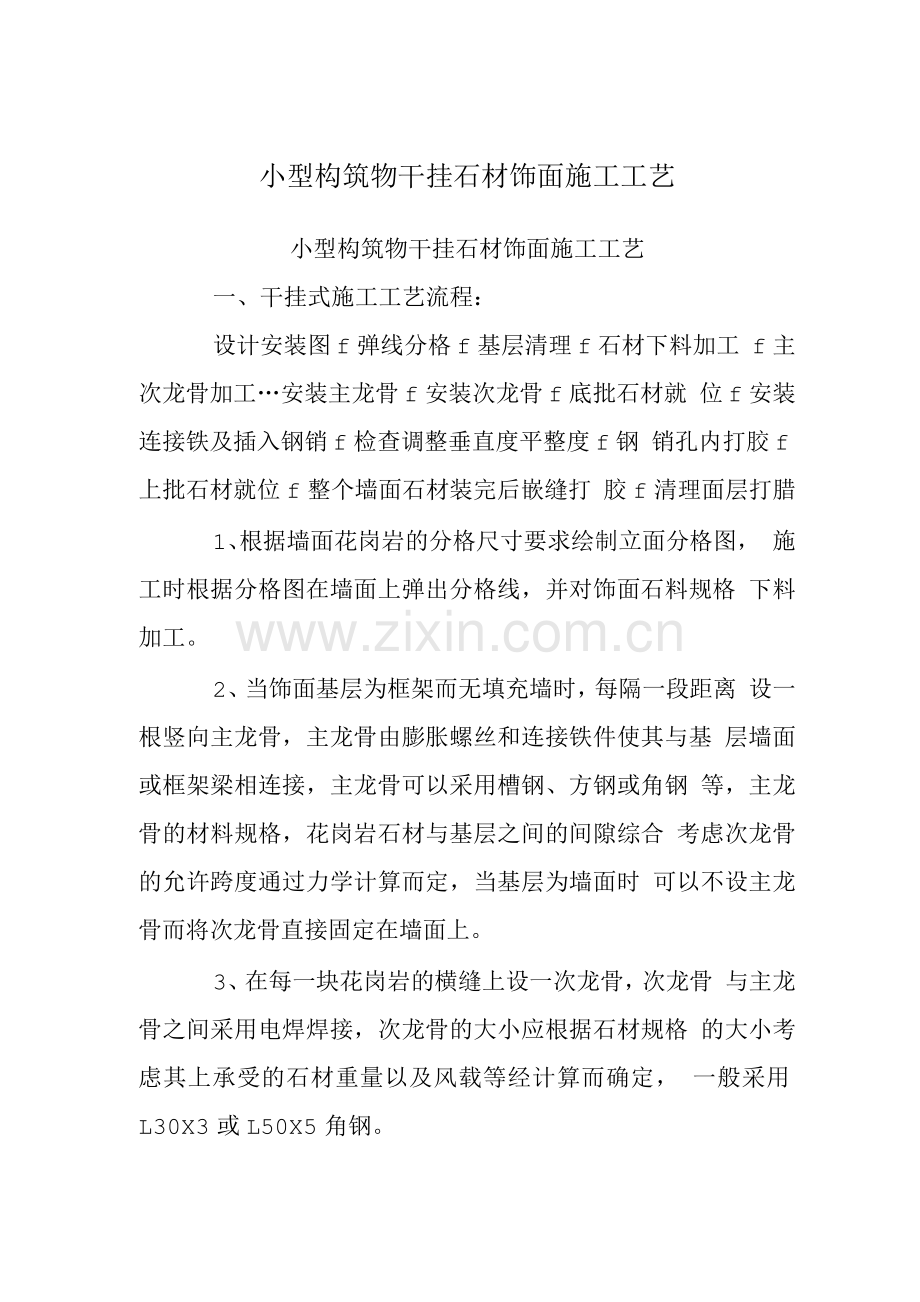

小型构筑物干挂石材饰面施工工艺
小型构筑物干挂石材饰面施工工艺
一、干挂式施工工艺流程：
设计安装图f弹线分格f基层清理f石材下料加工 f主次龙骨加工…安装主龙骨f安装次龙骨f底批石材就 位f安装连接铁及插入钢销f检查调整垂直度平整度f钢 销孔内打胶f上批石材就位f整个墙面石材装完后嵌缝打 胶f清理面层打腊
1、根据墙面花岗岩的分格尺寸要求绘制立面分格图， 施工时根据分格图在墙面上弹出分格线，并对饰面石料规格 下料加工。
2、当饰面基层为框架而无填充墙时，每隔一段距离 设一根竖向主龙骨，主龙骨由膨胀螺丝和连接铁件使其与基 层墙面或框架梁相连接，主龙骨可以采用槽钢、方钢或角钢 等，主龙骨的材料规格，花岗岩石材与基层之间的间隙综合 考虑次龙骨的允许跨度通过力学计算而定，当基层为墙面时 可以不设主龙骨而将次龙骨直接固定在墙面上。
3、在每一块花岗岩的横缝上设一次龙骨，次龙骨 与主龙骨之间采用电焊焊接，次龙骨的大小应根据石材规格 的大小考虑其上承受的石材重量以及风载等经计算而确定， 一般采用L30X3或L50X5角钢。
4、每一块花岗岩的顶端与下端均开设①5的小孔，花 岗岩与次龙骨之间采用连接铁及钢销相连接，连接铁与次龙 骨的连接采用螺栓固结，该节点可以使连接件进行前后左右 位置的微调，以便调整花岗岩的垂直度与平整度，钢销一般 采用①4的镀锌钢筋或不锈钢，钢销与花岗岩钻孔之间隙可 以用环氧树脂或502胶等填堵。
5、缝隙处理：干挂式花岗岩饰面的板材之间一般留 有8〜12mm的空隙，在整体墙面安装完毕以后，缝隙用打硅 胶封没，硅胶的色彩可以根据石材的颜色选定。为使硅胶均 匀美观，在打硅胶之前缝内先嵌一条轻质泡沫塑料条作硅胶 的背衬。
6、如在室内墙面上装饰大理石或花岗岩板时，次龙 骨可以直接固定在墙面上，这样就可以取消主龙骨，而用膨 胀螺栓和连接铁件将次龙骨与基层墙面连接。
二、干挂式施工工艺的质量控制要点：
1、花岗岩板材的尺寸要根据结构实际尺寸进行分格 排布，在下料之前在饰面的基层墙面上（或框架梁柱上）弹出 分格线，在分线分格闭合后将分格绘制成板材分格排布图， 然后根据排布图下料加工主次龙骨与饰面板材，这样才能确 保整个饰面分格的协调美观。
2、主龙骨与次龙骨及与基层之间的连接要牢固，采 用多大的螺栓（或焊缝）要经过设计计算而定，施工时要确保 质量，并做好防锈处理，一般龙骨采用镀锌钢材或在钢材表 面涂刷防锈漆，特别是焊接点的防锈处理尤为重要。
3、为确保整个立面的平整度与垂直度，应在整个立 面上下左右挂线拉线安装板材，每安完一块板要仔细检查调 整它的垂直度与平整度，在满足要求后才能安装上层板材。
4、为防止底层板被碰撞破坏或移位，在最底层板与 基层的空隙之间可灌3mm高的砂浆或细石砼。
5、板材之间的板缝打胶是影响美观和防渗漏的关键， 所以在打胶前要清除板缝内的灰尘，内衬条均匀，确保硅胶 厚度10mm以上，打胶要连续均匀，平面凹进2mm左右，不 得使胶打在缝外污染饰面板材的表面。
