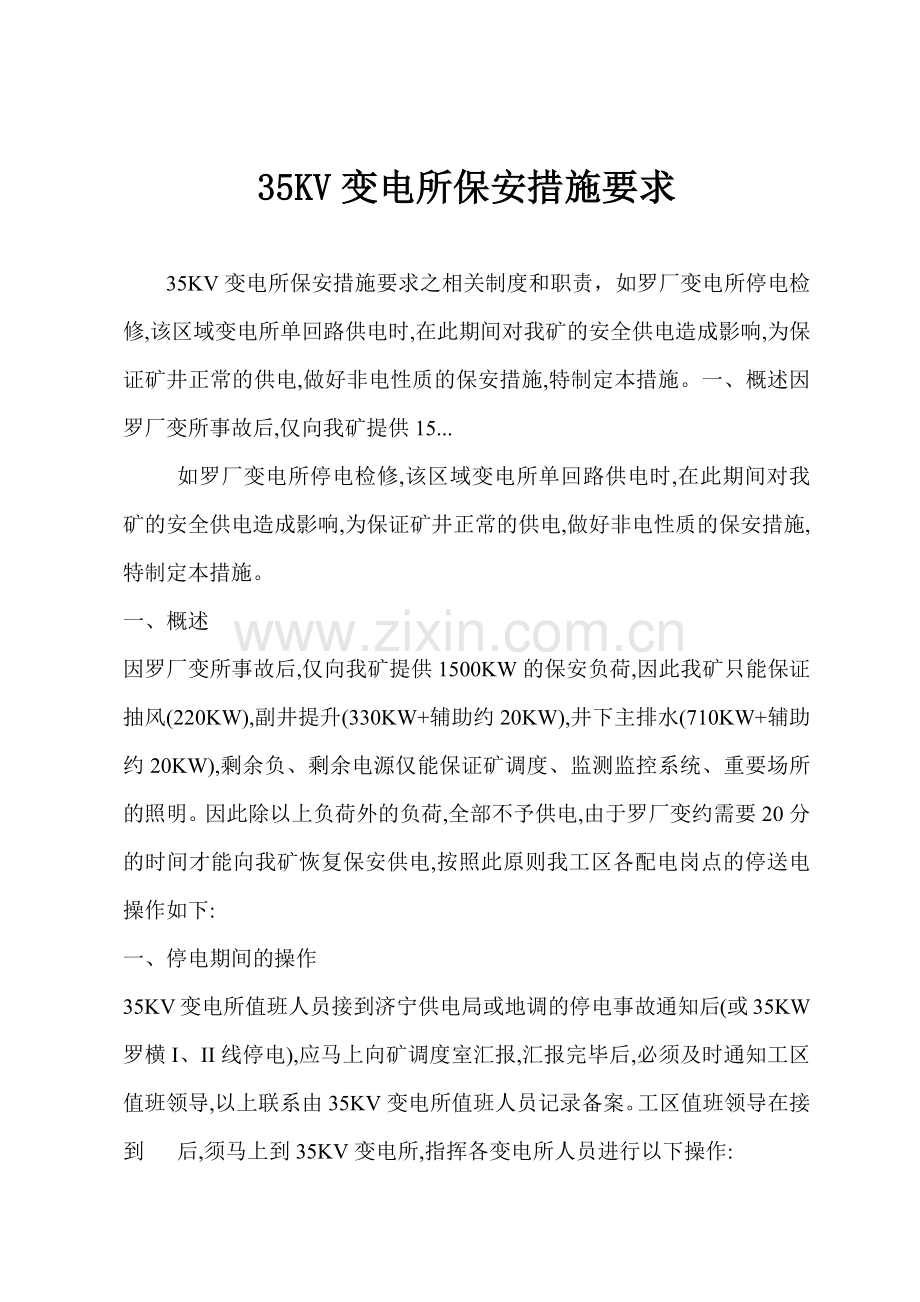

35KV变电所保安措施要求

35KV变电所保安措施要求之相关制度和职责，如罗厂变电所停电检修,该区域变电所单回路供电时,在此期间对我矿的安全供电造成影响,为保证矿井正常的供电,做好非电性质的保安措施,特制定本措施。一、概述因罗厂变所事故后,仅向我矿提供15...
如罗厂变电所停电检修,该区域变电所单回路供电时,在此期间对我矿的安全供电造成影响,为保证矿井正常的供电,做好非电性质的保安措施,特制定本措施。
一、概述
因罗厂变所事故后,仅向我矿提供1500KW的保安负荷,因此我矿只能保证抽风(220KW),副井提升(330KW+辅助约20KW),井下主排水(710KW+辅助约20KW),剩余负、剩余电源仅能保证矿调度、监测监控系统、重要场所的照明。因此除以上负荷外的负荷,全部不予供电,由于罗厂变约需要20分的时间才能向我矿恢复保安供电,按照此原则我工区各配电岗点的停送电操作如下:
一、停电期间的操作
35KV变电所值班人员接到济宁供电局或地调的停电事故通知后(或35KW罗横I、II线停电),应马上向矿调度室汇报,汇报完毕后,必须及时通知工区值班领导,以上联系由35KV变电所值班人员记录备案。工区值班领导在接到 后,须马上到35KV变电所,指挥各变电所人员进行以下操作:

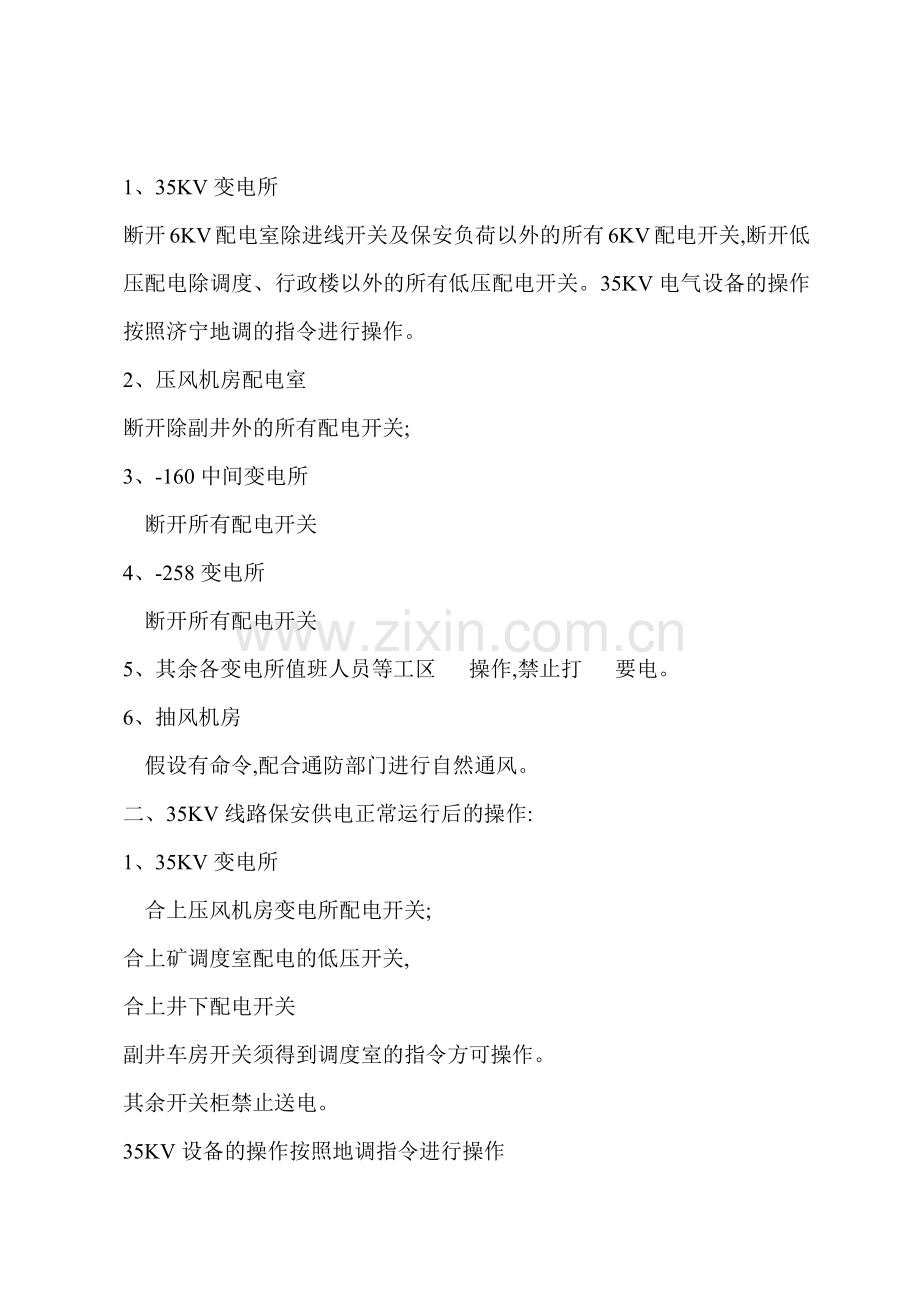

1、35KV变电所
断开6KV配电室除进线开关及保安负荷以外的所有6KV配电开关,断开低压配电除调度、行政楼以外的所有低压配电开关。35KV电气设备的操作按照济宁地调的指令进行操作。
2、压风机房配电室
断开除副井外的所有配电开关;
3、-160中间变电所
断开所有配电开关
4、-258变电所
断开所有配电开关
5、其余各变电所值班人员等工区 操作,禁止打 要电。
6、抽风机房
假设有命令,配合通防部门进行自然通风。
二、35KV线路保安供电正常运行后的操作:
1、35KV变电所
合上压风机房变电所配电开关;
合上矿调度室配电的低压开关,
合上井下配电开关
副井车房开关须得到调度室的指令方可操作。
其余开关柜禁止送电。
35KV设备的操作按照地调指令进行操作
2、压风机房变电所
合上抽风机房开关
副井辅助供电须得到调度室指令方可操作
其余开关禁止送电
3、抽风机房
配合通防部门进行正常的通风操作。
4、-160中间变电所
合上进线开关
合上-258变电所电源开关
副井口操车电源开关须得到调度室指令方可操作
5、-258变电所
合上进线开关,
合上大泵及辅助供电开关
其余各开关禁止操作
6、其余各变电所及岗点禁止操作各开关
三、安全措施
1、在保安供电期间,各变电所值班人员严格按照措施的规定对所属各开关进行操作,擅自操作本措施规定以外的开关,造成严重后果的,依法追究其相应责任。
2、各岗位值班人员须将各开关的操作专门记录在案。
3、在保安供电期间,各岗位值班人员在调度室的命令下操作其他开关时,必须得到工区值班领导的同意后方可操作。没有工区值班领导的同意,严禁操作任何开关。
4、在保安供电期间,工区值班领导必须在35KV变电所控制室进行值班,并认真观察负荷变化状况,配合矿调度室的各项操作命令。
5、当负荷为1350KW至1450KW之间时,严禁增加任何负荷,如因安全需要增加负荷,必须在压缩其他负荷后,方可操作。
6、副井车房的提升与大泵排水须避开运行,此操作应在调度室命令下操作。
7、工区须对保安负荷的各设备进行维护,保证性能可靠。
8、工区在罗厂变电所检修前,应对35KV外线巡察一次,发现问题,及时清除,保证外线安全运行,并留有记录。
9、抽风机房值班人员在停电期间,如有命令,须配合通防工区进行自然通风操作。
10、抽风机值班人员在恢复供电后,应配合通防工区完成正常通风操作。
11、工区值班领导应安排专人协助35KV变电所及通风机房值班人员进行相应操作。
12、保安供电期间,35KV变电所留有修理人员24小时值班,岗位值班人员须认真观察负荷变化,每15分记录一次有功负荷,并留有记录。
13、如遇非电性质故障马上汇报调度所并启动电力事故应急预案。
