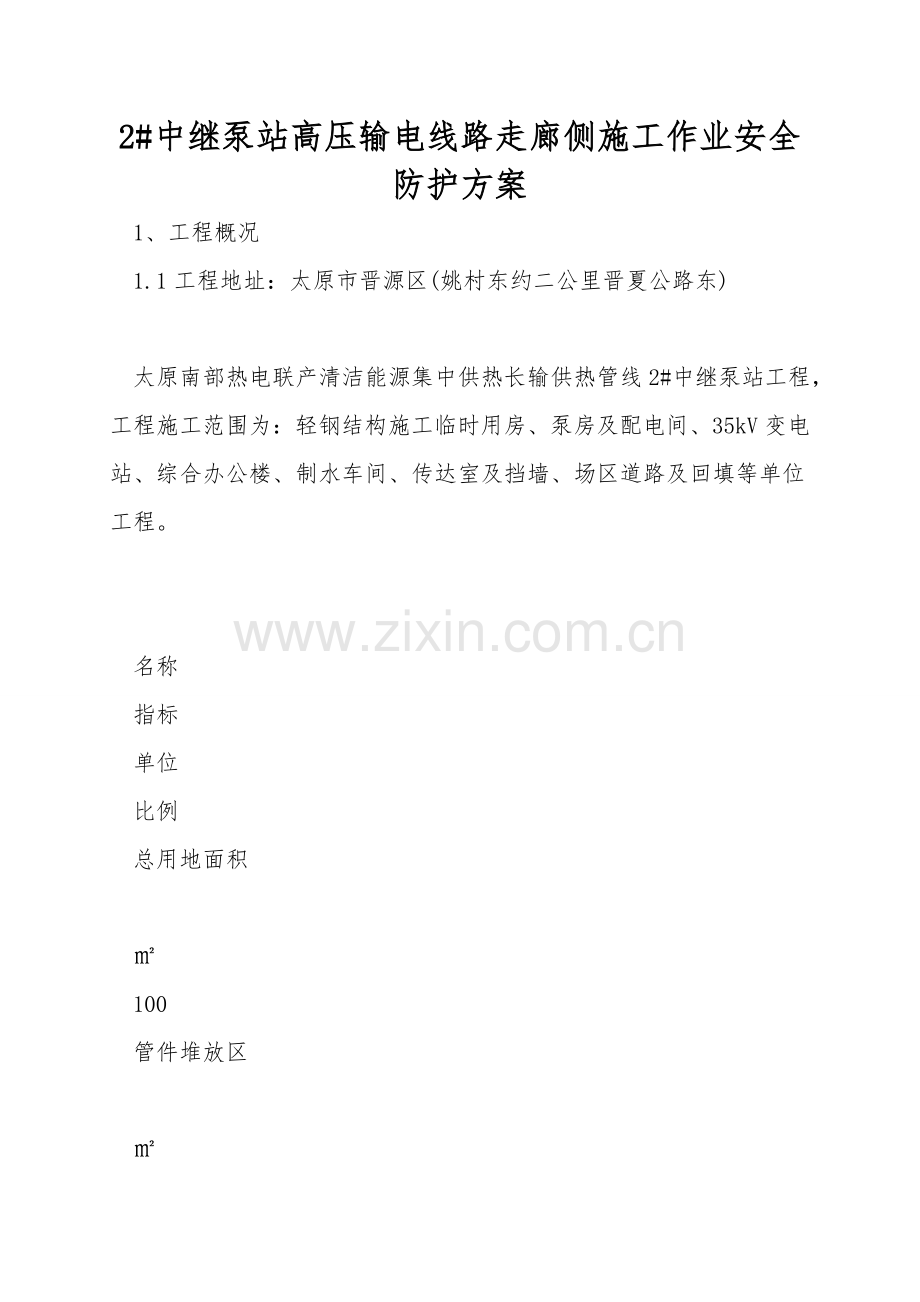

2#中继泵站高压输电线路走廊侧施工作业安全防护方案
1、工程概况
1.1工程地址：太原市晋源区(姚村东约二公里晋夏公路东)

太原南部热电联产清洁能源集中供热长输供热管线2#中继泵站工程，工程施工范围为：轻钢结构施工临时用房、泵房及配电间、35kV变电站、综合办公楼、制水车间、传达室及挡墙、场区道路及回填等单位工程。

名称
指标
单位
比例
总用地面积

㎡
100
管件堆放区

㎡

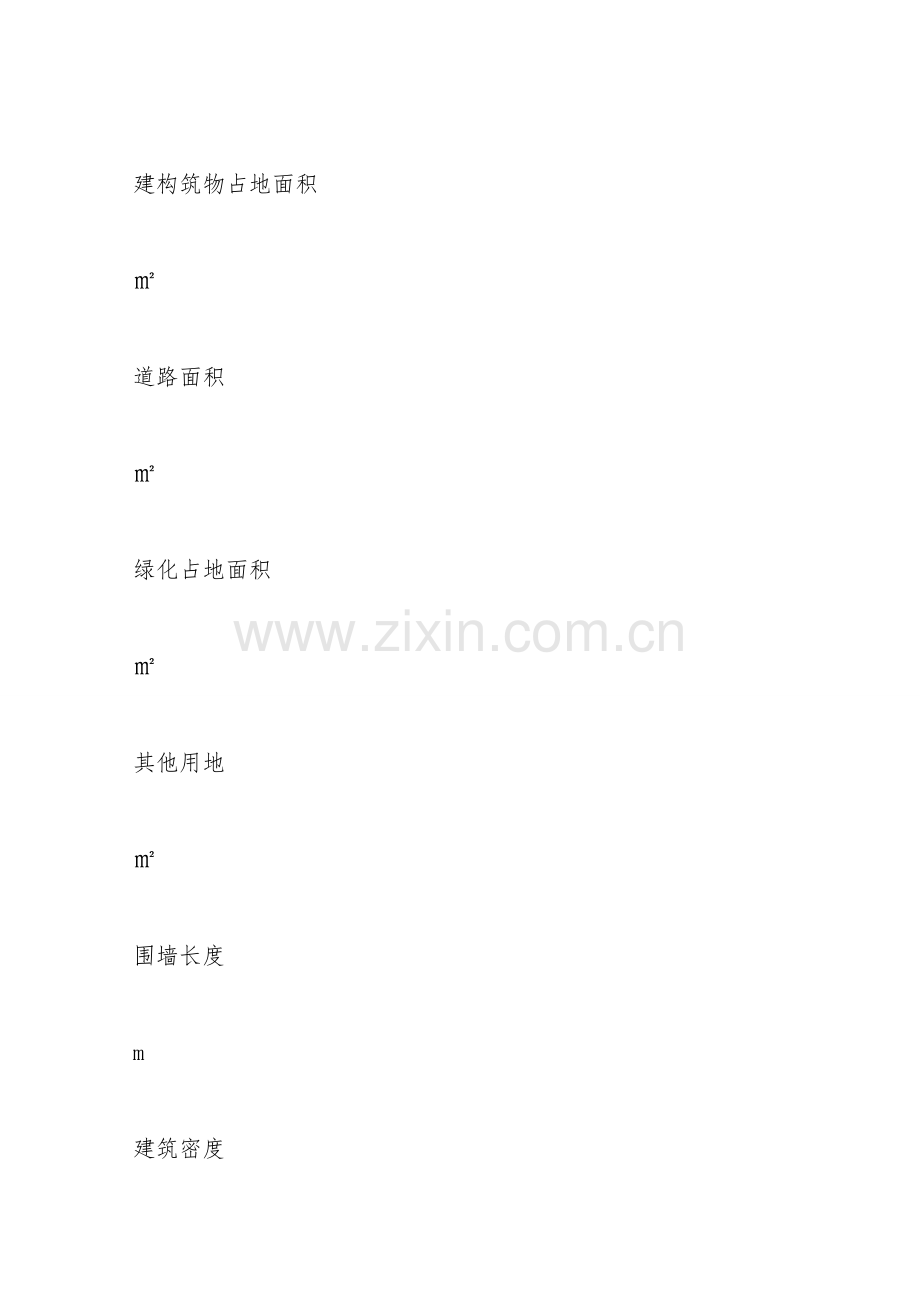

建构筑物占地面积

㎡

道路面积

㎡

绿化占地面积

㎡

其他用地

㎡

围墙长度

m

建筑密度

%

绿化率

%

容积率

——

地上停车位
7
辆

序号
名称
建筑
面积
地基
处理
建筑
基础
结构
建筑
高度
层数
1
临时建筑
700㎡
换填
筏板
钢结构
9m
2
2
制水车间
600.20㎡
桩基
独立
框架

1
3
泵房及变配电间
2463.20㎡
桩基
碎石桩
独立
框架、钢结构

1
4
35KV变电站
989.00㎡
碎石桩CFG
筏板
框架

2
5
综合办公楼楼
2190.00㎡
桩基
独立
框架
14m
3
6
传达室
60.00㎡
碎石桩
独立
/

1
7
厂区设施
/
/
/
/
/
/

2、术语定义
2.1输电线路走廊：沿高压架空电力线路边导线，向两侧伸展规定宽度的线路下方带状区域。
2.2架空电力线路保护区：导线边线向外侧水平延伸并垂直于地面所形成的两平行面内的区域，在一般地区各级电压导线的边线延伸距离如下：
1----10千伏      5米     35----110千伏  10米
154----330千伏  15米     500千伏        20米
在厂矿、城镇等人口密集地区，架空电力线路保护区的区域可略小于上述规定。但各级电压导线边线延伸的距离，不应小于导线边线在最大计算弧垂及最大计算风偏后的水平距离和风偏后距建筑物的安全距离之和。
3、施工现场概况
施工现场西侧为晋夏Ⅰ线48#～49#塔220kV高压输电线路，依据现场目测，高压线最高点距离地面18m左右，最低点距离地面10m。现场施工机械有轮胎式汽车起重机、履带式起重机、打桩机、装载机、挖掘机等。由于甲方指定项目部现场办公场地、露天材料场地、钢筋制作场地为该高压线路走廊保护区域内〔高压输电线路下方〕，220kV高压输电线路穿过现场办公、材料、钢筋制作施工场地等区域，与现场临时建筑物距离较近，电压及电场强度很高，故成为本工程施工中的安全管理重点之一。
4、安全因素分析
4.1高压输电线路下方存在着电力频率〔俗称工频〕电场强度，故必定会对四周环境带来一定的危害，在高压走廊的分布区域内必定会出现高压输电线路四周环境电磁场对人体健康的影响以及对无线电的干扰(手机通讯)。
4.2在输电线路4m范围内存在强大的高频电场，当地面上的导体进入高频电场范围内，便产生高频放电，高压电流瞬间到达地面，并在地面形成高压接地电流散流场，俗称“跨步电压〞。
4.3工频磁场对计算机显示器偏转系统可能产生较严重的干扰，具体现象是，使显示器的显示画面发生抖动，显示器边缘可能出现色斑。
高强度的工频电磁辐射还可能造成计算机死机。
4.4高压输电线路电磁辐射对人体健康的不良影响。
据高压输电线路走廊进行卫生学和流行病调查，发现线路四周的居民有显然的不愉快效应和头晕、头痛、失眠、疲乏、乏力等主诉特异性症状，并普遍反映线路经常有放电声和打火现象，阴雨天尤为显然。线路下打伞会在撑开的伞上产生激烈的感应，使人产生不愉快的“麻电〞 感觉。并且在距输电线路中心35 m的范围内，人假设接触对地绝缘的小汽车就会产生有刺痛感的电击，接触大型车辆或其他大型绝缘体则会达到引起惊跳的电击水平。如果在发生暂态电击后，人体与感应带电导体继续牢固接触，就会由于在人体中继续流过短路电流而造成电击，即稳态电击。我国模拟220kV超高压线路进行的动物实验也说明，当辐射强度超过一定的限值后，较长时间的作用可导致中枢神经系统、心血管系统等机能障碍。
高压输电线路电磁辐射污染的危害表现为热效应、非热效应和累积效应三个方面。人体接受电磁辐射后，体内水分子会随电场方向的转换快速运动而使人体升温，这就是电磁辐射的热效应。热效应会引起中枢神经和植物神经系统的机能障碍，主要症状为神经衰弱综合症和植物神经功能紊乱，如心动过缓、血压下降等，特别是能加速晶体状正常体的老化过程。非热效应是指汲取的辐射能量不够于引起体温升高，但确实出现了生理变化和反应。因为人体的器官和组织都存在微弱的电磁场，它们是稳定和有序的，一旦受到外界电磁场的干扰，处于平衡状态的微弱电磁场马上遭到破坏，人体也会遭受损伤。累积效应是指热效应和非热效应作用于人体后，对人体的伤害尚将来得及自我修复之前(通常所说的人体承受力——内抗力)，再次受到电磁波辐射时，其伤害程度就会发生累积，久之会成为永久性病态，危及生命。关于长期接触电磁波辐射的群体，即使功率很小，频率很低，也可能会诱发想不到的病变，应引起警惕。
5、可能产生的危险后果
5.1如发生影响高压输电线路的安全事件，可能使整个晋夏Ⅰ线220kV输电线路的输、变、供电系统瘫痪，将给国家造成庞大的经济损失；
5.2工程机械设备烧毁：如各类吊车、混凝土泵车、材料运输车辆、现场垂直运输设备和其他高大机械设备。给单位造成经济损失；
5.3充气设备爆裂：如轮胎、氧气瓶、乙炔气瓶等。造成事故的扩大化和连锁灾害；
5.4生命死亡：包括人员、牲畜等。将酿成重大生产安全事故。
6、施工现场安全距离控制措施
6.1安全距离的控制必必须执行《施工现场临时用电安全技术规范》(JGJ46—2021)的规定：
⑴在建工程(含脚于架)的周边与外电架空线路的边线之间的最小安全操作距离应符合下表的规定。
在建工程(含脚手架)的周边与架空线路的边线之间的最小安全操作距离

外电线路电压等级(kV)
1
1～10
35～110
220
330～500
最小安全操作距离(m)

10
15
注: 上、下脚手架的斜道不宜设在有外电线路的一侧。
⑵施工现场的机动车道与外电架空线路交叉时，架空线路的最低点与路面的最小垂直距离应符合下表的规定。
施工现场的机动车道与架空线路交叉时的最小垂直距离

外电线路电压等级(kV)
1
1～10
35
最小垂直距离(m)

⑶起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路四周吊装时，起重机的任何部位或被吊物边缘在最大偏斜时与架空线路边线的最小安全距离应符合下表的规定。
起重机与架空线路边线的最小安全距离

电压(kV)安全距离(m)
1
10
35
110
220
330
500
沿垂直方向

沿水平方向

6.2安全净空距离控制：严格按照《施工现场临时用电安全技术规范》规定，确保最小安全净空距离为6.0m，垂直作业净空高度不得小于9.0m。
